BOOST升压电路原理详解

今天介绍一个经典的升压电路：BOOST升压电路。

BOOST升压电源是利用开关管开通和关断的时间比率，维持稳定输出的一种开关电源，它以小型、轻量和高效率的特点被广泛应用在各行业电子设备找那个，是不可缺少的一种电源架构。

公众号后台回复：boost仿真文件

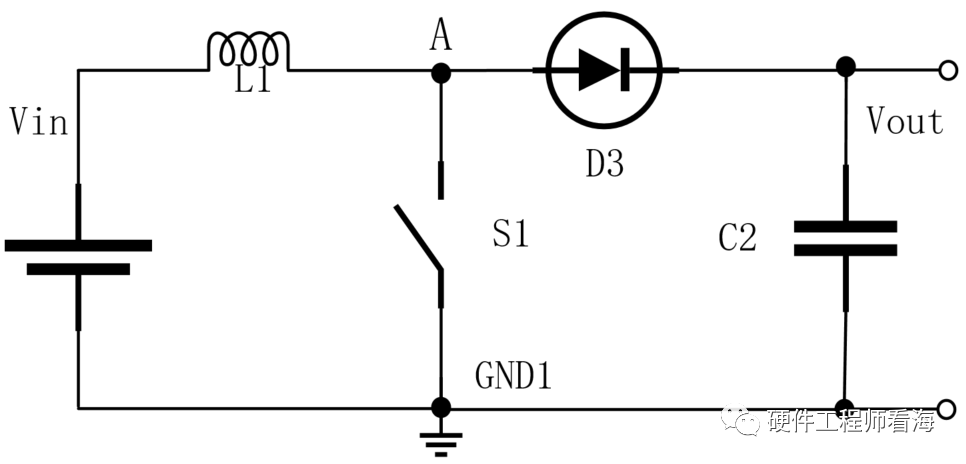

Boost升压电路主要由控制IC、功率电感和mosfet基本元件组成，为了解原理，我们以非同步boost为介绍对象，详细了解boost架构升压电源的工作原理，下图即为一个BOOST基本架构框图。

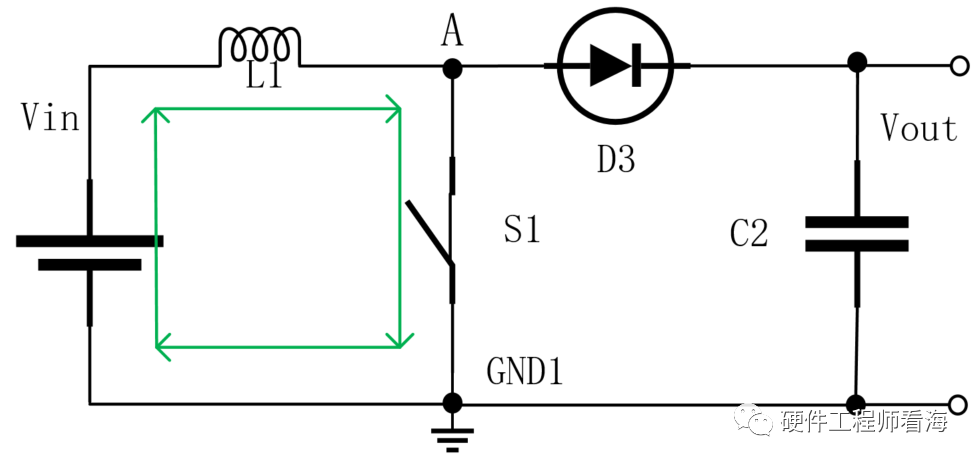

和BUCK一样，L依然是储能元件，当开关闭合时，A点的电压为0，Vi直接给电感L充电，充电电流路径见下图，开关导通时间dt=占空比*开关周期=D*T。

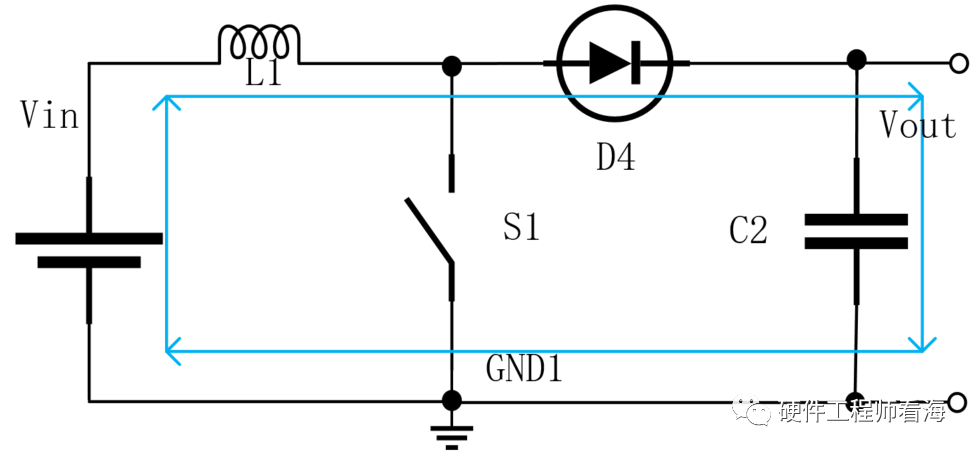

当开关断开时，L中存储的能量会通过二极管，给负载放电；同时，Vi也会通过二极管给负载放电，二者叠加，实现升压，放电时间dt=(1-占空比)*开关周期=(1-D)*T。

在开关闭合和断开的两个时间内，电感充电和放电是一样的，有人称之为电感的幅秒特性，其实本质都一样，无外乎是充放电的过程。

整理得

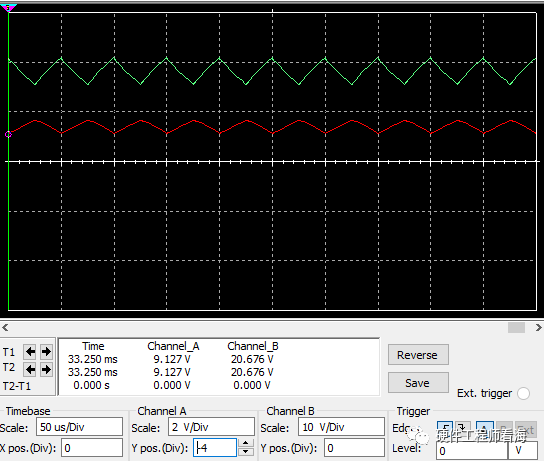

仿真框图和输出波形如下，公众号后台回复：boost仿真文件，绿色是输出电压，红色是电感充放电波形。

以上就是boost电路原理分析，下节讨论怎么选择boost电路的重要器件：电感。
