屏幕是手机重要组成部分之一，有LCD和OLED两大类，LCD类型的屏幕需要单独的背光面板，非自发光，而OLED屏幕不需要背光面板，发光二极管可以自发光，因此LCD的对比度没有OLED高，一般来说OLED屏幕显示效果更好，直观的来讲就是，同样显示纯黑色，LCD屏幕还在发光，不够黑，而OLED就是纯黑，不会发光。同时OLED屏幕的功耗更低，因此很多高端机器倾向于使用OLED屏幕，追求极致的体验。

今天以OLED为主，介绍下屏幕接口的组成，屏幕接口电路部分主要包括电源、IO和通信引脚3大类。

对于OLED屏幕而言，AVDD是提供给屏幕内部模拟电路部分供电，电压通常在5.6~7.9V，使用boost升压架构，通过ASWIRE引脚来控制电源模块改变电压。ELVDD和ELVSS是给屏幕显示像素电路供电， ELVDD电压固定不可调，是4.6V；ELVSS电压可调，通常在-1.4~-5.4V，通过ESWIRE引脚通信来改变ELVSS电压。VCI是给屏幕核心电路供电，IOVDD是给除MIPI外的接口供电。对于LCD屏幕还需要高压背光，常达到二十几伏。

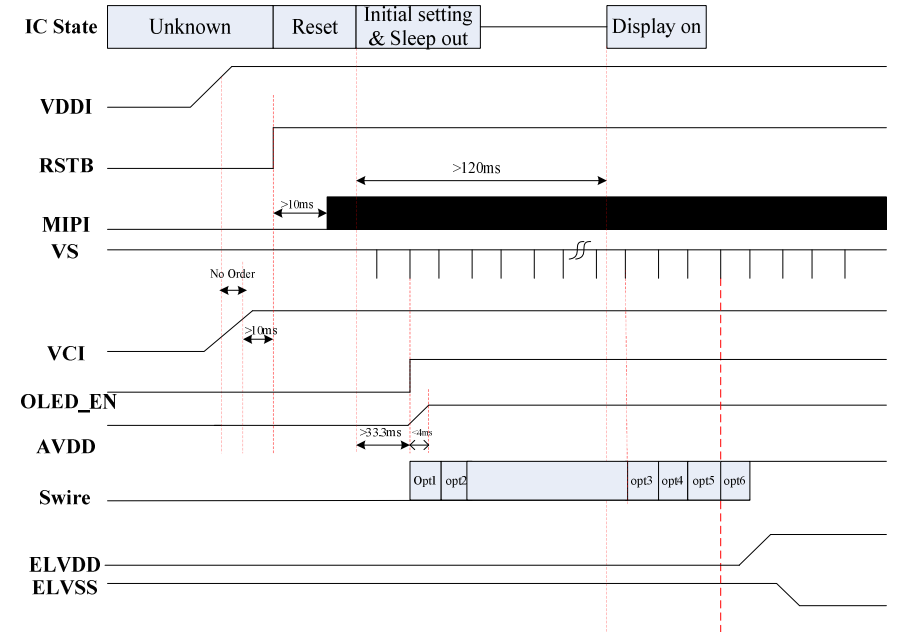

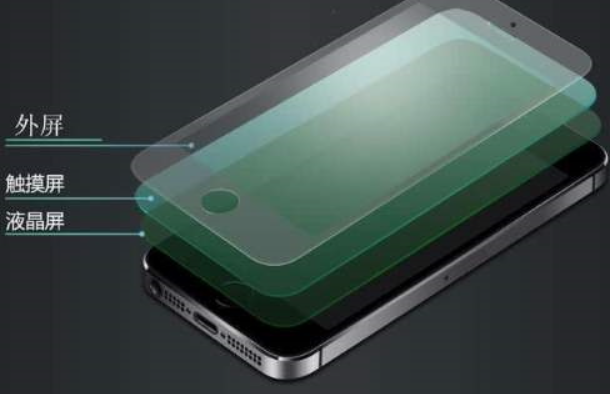

除了上述电源外，还有TPVDD，因为屏幕上集成有触控部分，TPVDD就是给触控电路供电，屏幕从外到内依次为CG玻璃盖板、触控、显示三个部分。所以有的人屏幕不小心摔碎了，但是却依然可以正常使用，这就是外面的玻璃盖板碎了，内部触控和显示部分并没有收到损伤。

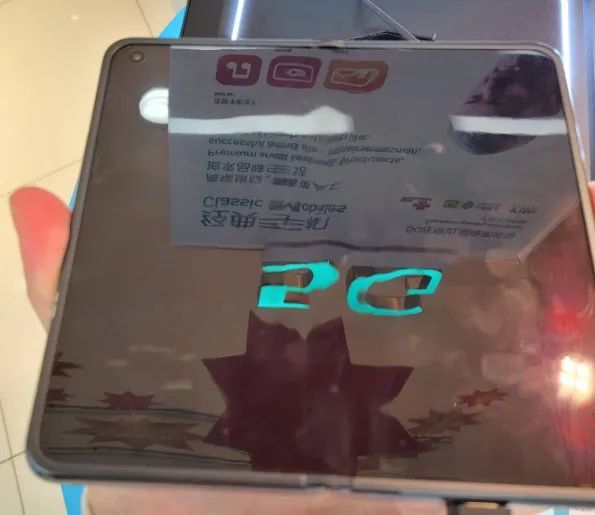

现在市场上使用的折叠手机，由于需要折叠，表面不能有坚硬的玻璃盖板，因此在折叠位置容易出现折痕。

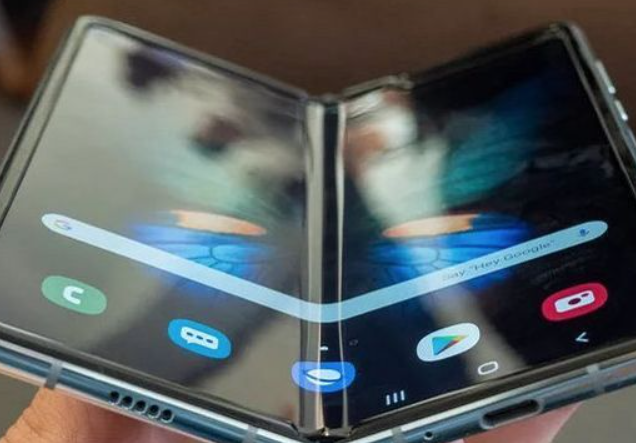

同时，没有坚固的玻璃盖板保护，折叠屏幕的表面看起来凹凸不平，容易产生划痕，甚至指甲扣一下都会留下指甲印。

转回我们的话题，除去电源之外，还有一些简单的IO引脚，比如复位引脚和异常中断引脚。当屏幕发生异常时，中断引脚会发送中断信号给CPU，CPU获取屏幕状态可以初步判断异常是由于电源还是静电或是其他原因引起的。

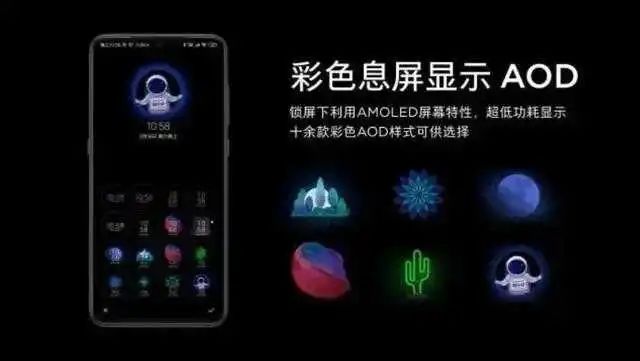

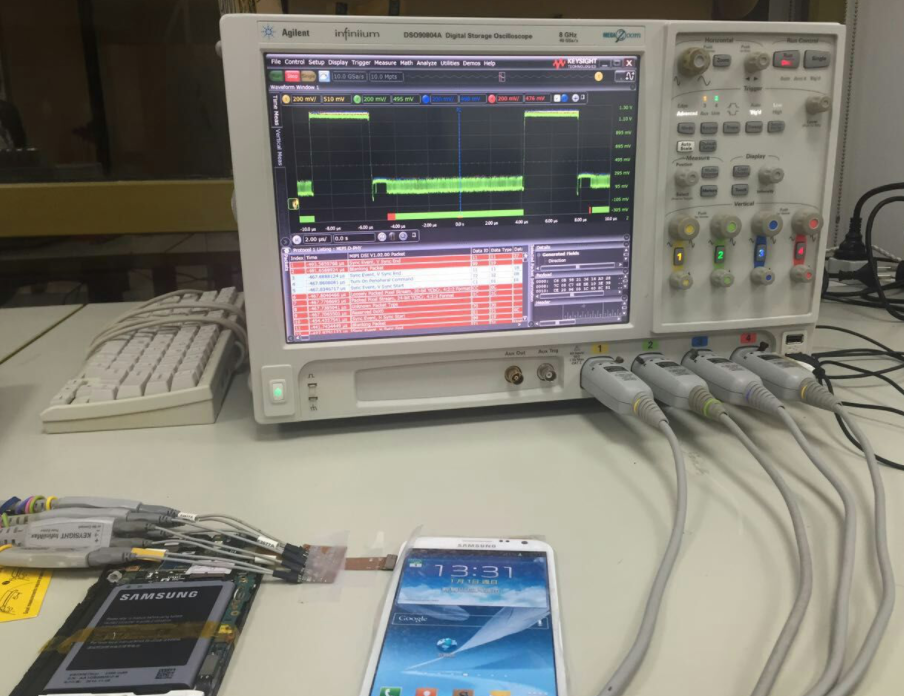

IIC/SPI用于与屏幕上的触控进行通信，MIPI用于传输屏幕的显示数据，为了降低功耗，当屏幕显示内容不变，也就是静态画面时，MIPI往往不工作，静态画面已经存储到屏幕内部存储中，比如手机的AOD息屏显示功能（always on display），CPU和屏幕是没有显示数据交互的，因此如果想要测试MIPI信号，要保持显示内容一直处于变化状态，比如我哥们，往往一边追剧一边测MIPI，这就是高效。
