文章来源:先进制造(LAM_JHL)
全息术[1]自1948年由Gabor发明以来,就凭借其记录和再现原物光波的振幅和相位的突出特点,不断发展。进入20世纪八九十年代,随着计算机技术的快速发展和数字器件制备工艺的不断进步,数字全息及数字全息干涉术[2]也取得了突飞猛进的发展,并且已经成为信息光学领域的一个重要分支学科。不仅在记录介质和记录方式上取得了实质性的进展, 而且应用领域从三维再现、信息存储, 发展到了位移和形变测量、形貌测量, 方法也多种多样。
数字全息干涉术可实现快速高精度表面形貌检测,且其检测对象适用范围广。但是传统单波长数字全息干涉术的主要缺点是测量范围小。因为相位信息只能从0~2π,对应一个波长范围,当超过2π之后,干涉信号相位和0~2π混叠,无法分辨。
鉴于此,来自德国乌尔姆大学医学和测量技术激光技术研究所的团队展示了利用两个垂直腔面射型激光器 (VCSEL) 搭建的双波长全息数字干涉仪,其实现了10mm * 10mm 视场,毫秒级别单次检测曝光,微米级不确定度的物体表面形貌检测,并且其被检测对象适用于镜面反射表面,粗糙表面,及不同颜色的各类物体。
该工作以“Snap-shot topography measurement via dual-VCSEL and dual wavelength digital holographic interferometry”发表于最新一期的Light: Advanced Manufacturing。

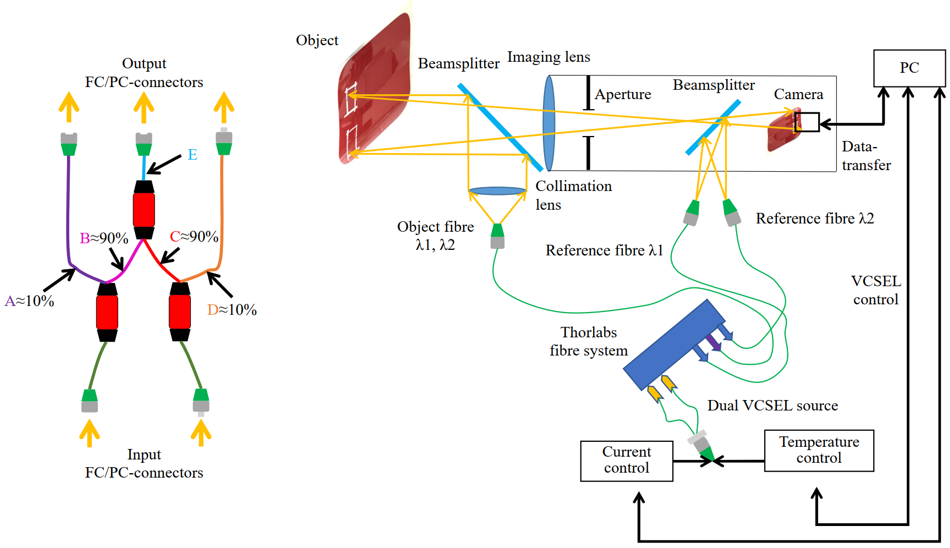

图1:双波长数字全息干涉术对物体形貌检测的原理图

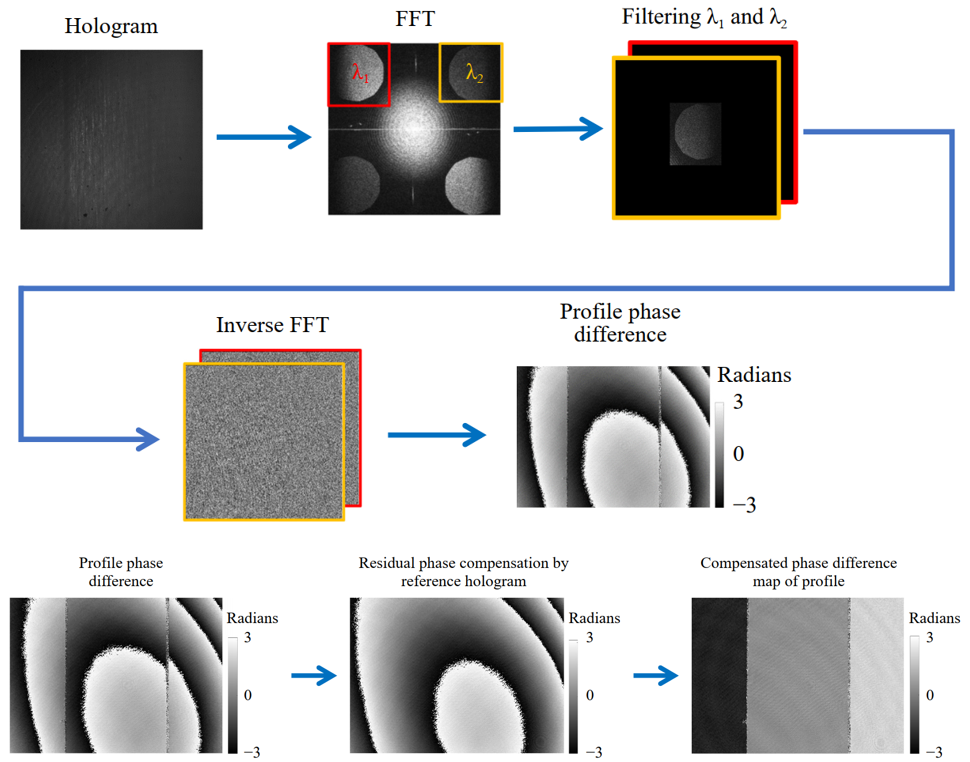

图2:双波长数字全息干涉术的相位信息反演过程

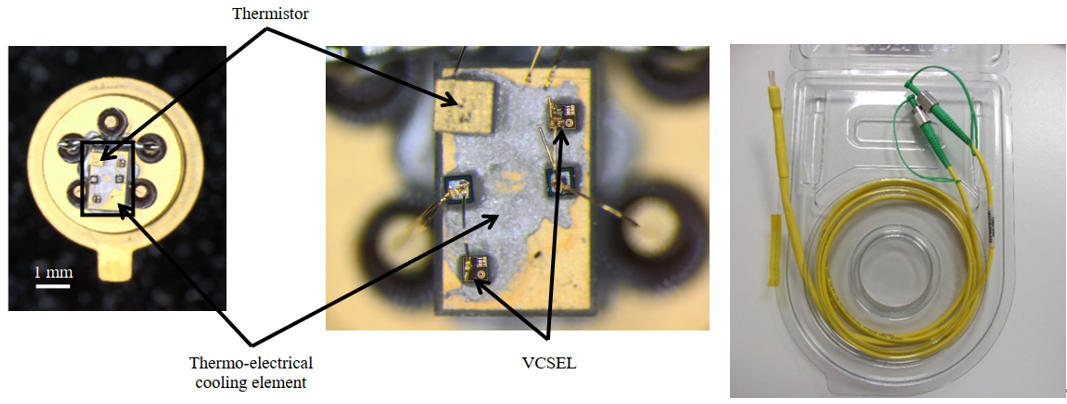

图3:双VCSEL 激光器封装结构

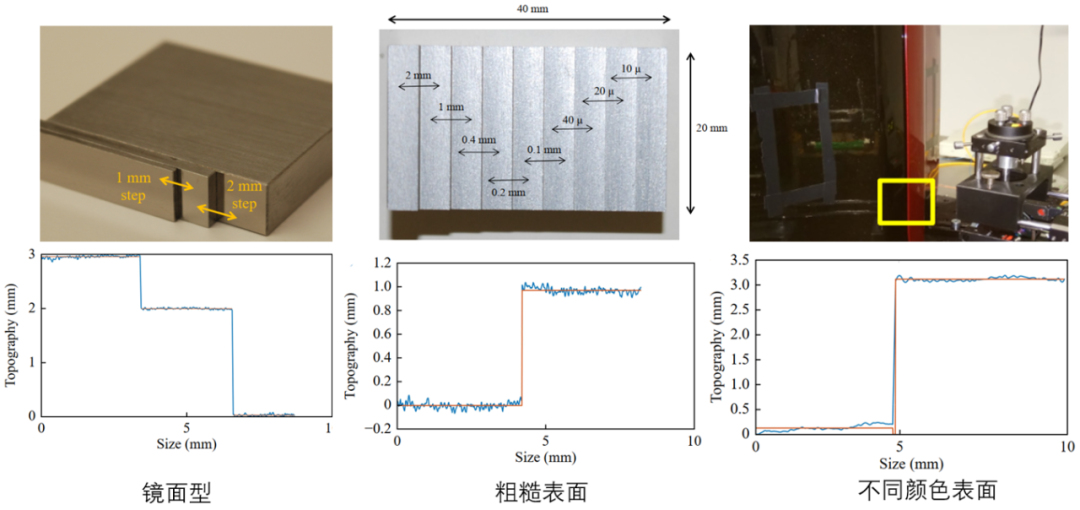

图4:双波长数字全息干涉术对不同物体形貌测量结果论文信息
Claus et al. Light: Advanced Manufacturing (2021)2:29 https://doi.org/10.37188/lam.2021.0292. 全息干涉术,百度百科
编辑:Lemon
