INA350是微型 (2mm × 2mm)、低功耗 (100μA)、可选增益仪表放大器

产品详情

描述：

INA350 是一款可选增益仪表AO4484放大器，提供四种增益选项，涵盖采用小封装的 INA350ABS 和 INA350CDS 变体。INA350ABS 具有 10 或 20 的增益选项，INA350CDS 具有 30 或 50 的增益选项。可以通过切换增益选择 (GS) 引脚来选择这些增益选项。INA350 是桥式感应和差分到单端转换应用的理想选择。

INA350 采用精密匹配的集成电阻器构建，无需使用精密或紧密匹配的外部电阻器，从而节省了 BOM 成本、贴片机处理成本和电路板空间。该器件直接与低速 10 位至 14 位模数转换器 (ADC) 接口，非常适合替代使用商品放大器和分立电阻器构建的仪表放大器的分立实现。

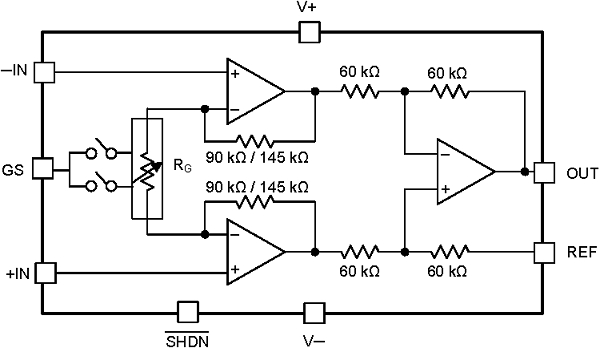

INA350 采用三放大器架构设计，针对提供性能进行了优化。它在所有增益选项中实现了 85 dB 的最小 CMRR 和 0.6% 的最大增益误差，以及 1.2 mV 的最大偏移，同时仅消耗 125 μA 的最大静态电流。它具有集成的关闭选项，可在空闲时关闭放大器，从而在电池供电的应用中进一步节省电能。

特性：

●尺寸、成本和功耗意识设计的理想选择

●可选择的增益选项

◎G = 10 或 G = 20 (INA350ABS)

◎G = 30 或 G = 50 (INA350CDS)

●节省空间的超小型封装选项

◎10 针 X2QFN(地毯) – 3 毫米2

◎8 针 WSON (DSG) – 4 毫米2

◎8 针 SOT23-THN (DDF) – 4.64 毫米2

●针对 10 位到 14 位系统的优化性能

◎CMRR：所有增益均为 95 dB（典型值）

◎失调电压：所有增益均为 0.2 mV（典型值）

◎增益误差（典型值）：

■G = 10 时为 0.05%；G = 20 时为 0.06%

■G = 30 时为 0.075%；G = 50 时为 0.082%

●带宽：100 kHz，G = 10（典型值）

●以低于 20% 的过冲（典型值）驱动 500 pF

●优化的静态电流：100 μA（典型值）

●适用于功耗敏感应用的关机选项

●电源范围：1.8 V (±0.9 V) 至 5.5 V (±2.75 V)

●指定温度范围：–40°C 至 125°C

参数：

通道数 (#)：1

VS（最大）（V）：5.5

VS (分钟) (V)：1.8

输入偏移 (+/-) (最大值) (uV)：1200

增益（最小值）（V/V）：10

增益（最大值）（V/V）：50

1 kHz (Typ) 时的噪声 (nV/rt (Hz))：43

特征：成本优化，停产

CMRR (最小值) (dB)：85

Iq (典型值) (mA)：0.1

最小增益带宽 (Typ) (MHz)：0.1

增益误差 (+/-) (最大值) (%)：0.6

工作温度范围（℃）：-40 到 125

类型：固定增益

输出摆幅裕量（至负电源） (Typ) (V)：0.015

输出摆幅裕量（至正电源） (Typ) (V)：0.015

输入共模裕量（至负电源） (Typ) (V)：0

输入共模裕量（至正电源） (Typ) (V)：0

0.1 Hz-10Hz（典型值）时的噪声 (uVpp)：4
