什么是跳线架？什么是配线架？附110配线架的标准打线方法

什么是跳线架

什么是跳线架?所谓跳线架就是由阻燃的模块塑料件组成，其上装有若干齿形条，用于端接线对，用788J1专用工具可将线对按线序依次“冲压”到跳线架上，完成语音主干线缆以及语音水平线缆的端接，常用的规格有：100对、200对、400对等。

为什么要用电话跳线架?

一般用在有程控电话的机房里。电话线接入程控机后从程控机接出来的就是分机号的线。然后把这些线全部卡到跳线架上面去，然后从出线架上出线到你的分机号码上去，你在配线架上面标上号码。这样那部电话有问题了。你检修的时候查看配线架上面的标号，然后顺着线就找到那根线了。很容易。不用跳线架那就折腾死你。线都是乱麻团一样的。

跳线架的作用

1、可以减少交换机等网络设备接口的损耗。(例如：网络管理人员会经常插拔线路、测试线路，这样长时间的会造成交换机结果的松动，连接不严密的情况，这时就需要使用跳线架，将来自工作区的网线使用打线器，安装到跳线架上，然后，制作一小段网线--俗称跳线，将跳线架与交换机连接到一起，这样网络管理人员在测试时，只需拔掉跳线架一端的RJ-45接口就以。跳线架要比交换机上接口卡要便宜的多)

2、布线时规整、整洁、漂亮、专业。外貌上，跳线架看起来就像一排排的鱼骨头一样，也称为鱼骨架。一般是电话连线使用的。跳线架的作用就是为高密度语音数据线缆连接，提供方便快速的端接方式配线方式。跳线架既可以用于墙装机也可用于立式机柜。跳线架的作用范围很广，适用于所有话音通讯系统、多媒体等方面的高速应用。

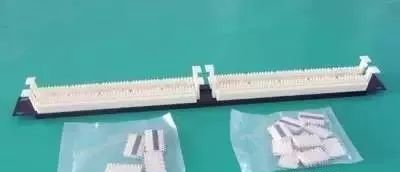

跳线架一般配合110连接块才能发挥跳线架的作用。跳线架种类很多，目前市场上提供有腿和无腿的50对和100对两种选择;连接块有4对、5对可供选择。跳线架的作用也跟跳线架的种类有关，不同种类的跳线架有不同的作用，用户在综合布线时要选择适用的跳线架。

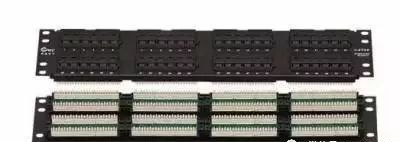

什么是配线架

用于终端用户线或中继线，并能对它们进行调配连接的设备。配线架是管理子系统中最重要的组件，是实现垂直干线和水平布线两个子系统交叉连接的枢纽。配线架通常安装在机柜或墙上。通过安装附件，配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。在网络工程中常用的配线架有双绞线配线架和光纤配线架。根据使用地点、用途的不同，分为总配线架和中间配线架两大类。

用途

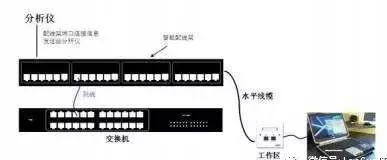

配线架的定位是在局端对前端信息点进行管理的模块化的设备。前端的信息点线缆(超5类或者6类线)进入设备间后首先进入配线架，将线打在配线架的模块上，然后用跳线(RJ45接口)连接配线架与交换机。总体来说，配线架是用来管理的设备，比如说如果没有配线架，前端的信息点直接接入到交换机上，那么如果线缆一旦出现问题，就面临要重新布线。此外，管理上也比较混乱，多次插拔可能引起交换机端口的损坏。配线架的存在就解决了这个问题，可以通过更换跳线来实现较好的管理。

用法和用量主要是根据总体网络点的数量或者该楼层(以及相近楼层，这要看系统图是怎么设计的)的网络点数量来配置的。不同的建筑，不同系统设计，主设备间的配线架都会不同。如，一栋建筑只有四层，主设备间设置在一层，所有楼层的网络点均进入该设备间，那么配线架的数量就等于该建筑所有的网络点/配线架端口数(24口、48口等)，并加上一定得余量;如果，一栋建筑有9层，主设备间设置在4层，那么为了避免线缆超长，就可能每层均设有分设备间，且有交换设备。那么主设备间的配线架就等于4层的网络点数量/配线架端口数(24口、48口等)。

配线架是管理子系统中最重要的组件，是实现垂直干线和水平布线两个子系统交叉连接的枢纽。配线架通常安装在机柜或墙上。通过安装附件，配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。在网络工程中常用的配线架有双绞线配线架和光配线架。

在作用上跳线架和配线架的作用也就大大不同。

配线架作为综合布线系统的核心产品，起着传输信号的灵活转接、灵活分配以及综合统一管理的作用。是一种规范，也是为了整洁，看上去不乱，能够清楚知道什么是什么。是使线路的改动更简单。

跳线架为高密度语音数据线缆连接，提供方便快速的端接方式配线方式。跳线架既可以用于墙装机也可用于立式机柜。

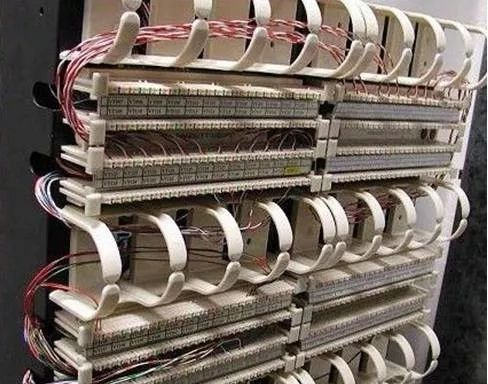

配线架完工后实景图片（注意整齐划一）

一. 超五类模块化配线板的端接

首先把配线板按顺序依次固定在标准机柜的垂直滑轨上，用螺钉上紧，每个配线板需配有1个19U的配线管理架。

（1）在端接线对之前，首先要整理线缆。用带子将线缆缠绕在配线板的导入边缘上，最好是将线缆缠绕固定在垂直通道的挂架上，这可保证在线缆移动期间避免线对的变形。

（2）从右到左穿过线缆，并按背面数字的顺序端接线缆；

（3）对每条线缆，切去所需长度的外皮，以便进行线对的端接；

（4）对于每一组连接块，设置线缆通过末端的保持器（或用扎带扎紧），这使得线对在线缆移动时不变形；

（5）当弯曲线对时，要保持合适的张力，以防毁坏单个的线对；

（6）对捻必需正确地安置到连接块的分开点上。这对于保证线缆的传输性能是很重要的；

（7）开始把线对按顺序依次放到配线板背面的索引条中，从右到左的色码依次为紫、紫/白、橙、橙/白、绿、绿/白、蓝、蓝/白；

（8）用手指将线对轻压到索引条的夹中，使用打线工具将线对压入配线模块并将伸出的导线头切断，然后用锥形钩清除切下的碎线头。

（9）将标签插到配线模块中，以标示此区域。

二. 接插式配线架的端接

（1）第1个110配线架上要端接的24条线牵拉到位，每个配线槽中放6条双绞线。左边的线缆端接在配线架的左半部分，右边的线缆端接在配线架的右半部分。

（2）在配线板的内边缘处将松弛的线缆捆起来，保证单条的线缆不会滑出配线板槽，避免线缆束的松弛和不整齐。

（3）在配线板边缘处的每条线缆上标记一个新线的位置。这有利于下一步在配线板的边缘处准确地剥去线缆的外衣。

（4）拆开线缆束并握紧住，在每条线缆的标记处划痕，然后将刻好痕的线缆束放回去，为盖上110配线板做准备。

（5）当4个缆束全都刻好痕并放回原处，用螺钉安装110配线架，并开始进行端接（从第一条线缆开始）；

（6）在刻痕处外最少375px处切割线缆，并将刻痕的外套滑掉；

（7）沿着110配线架的边缘将“4”对导线拉进前面的线槽中；

（8）拉紧并弯曲每一线对使其进入到索引条的位置中去，用索引条上的高齿将一对导线分开，在索引条最终弯曲处提供适当的压力使线对的变形最小。

（9）当上面两个索引条的线对安放好，并使其就位及切割后，再进行下面两个索引条的线对安置。在所有4个索引条都就位后，再安装110连接模块。

三. 信息插座端接

（1） 安装要求：

信息插座应牢靠地安装在平坦的地方，外面有盖板。安装在活动地板或地面上地信息插座，应固定在接线盒内。插座面板有直立和水平等形式；接线盒有开启口，应可防尘。

安装在墙体上的插座，应高出地面750px，若地面采用活动地板时，应加上活动地板内净高尺寸。固定螺钉需拧紧，不应有松动现象。

信息插座应有标签，以颜色、图形、文字表示所接终端设备的类型。本系统采用TIA/EIA 568A标准接线。

（2） 信息模块端接

信息插座分为单孔和双孔，每孔都有一个8位/8路插针。这种插座的高性能、小尺寸及模块化特点，为设计综合布线提供了灵活性。它采用了标明多种不同颜色电缆所连接的终端，保证了快速、准确的安装。

a. 从信息插座底盒孔中将双绞电缆拉出约20-750px；

b. 用环切器或斜口钳从双绞电缆剥除250px的外护套；

c. 取出信息模块，根据模块的色标分别把双绞线的4对线缆压到合适的插槽中；

d. 使用打线工具把线缆压入插槽中，并切断伸出的余缆；

e. 将制作好的信息模块扣入信息面板上，注意模块的上下方向；

f. 将装有信息模块的面板放到墙上，用螺钉固定在底盒上；

g. 为信息插座标上标签，标明所接终端类型和序号。

1、把线对按顺序依次放到配线板背面的索引条中，从右到左的色码依次为紫、紫/白、橙、橙/白、绿、绿/白、蓝、蓝/白；

2、用手指将线对轻压到索引条的夹中，使用打线工具将线对压入配线模块并将伸出的导线头切断，然后用锥形钩清除切下的碎线头。
