泰克示波器探头在开关损耗测试方案中的应用

如今的开关电源技术很大程度上依托于电源半导体开关器件，如MOSFET和IGBT。这些器件提供了快速开关速度，能够耐受没有规律的电压峰值。同时在On或Off状态下小号的功率非常小，实现了很高的转化效率，热损耗极低。

开关设备极大程度上决定了SMPS的整体性能。开关器件的损耗可以说是开关电源中最为重要的一个损耗点，课件开关损耗测试是至关重要的。本文仅就开关损耗测试方案中的探头应用进行介绍。

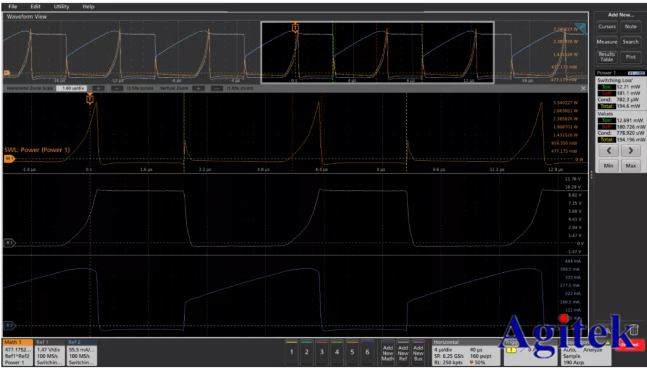

上图使用MSO5配合THDP0200及TCP0030A等探头。

以上方案中通过示波器专门的开关损耗算法，配合泰克探头，完美补偿探头延迟，减少了开关损耗运算过程中产生的误差。测试结果极为可靠。

TCP0030A及THDP0200参数：

探头外观图

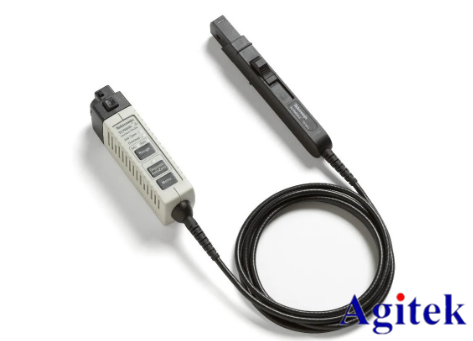

TCP0030A

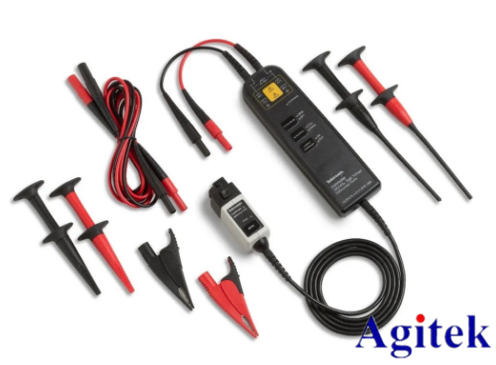

THDP0200

附：常见参数介绍

1、带宽，代表了探头可测到的最大信号频率

2、共模抑制比，代表了探头抑制共模干扰的能力，越大代表抑制能力越强

3、输入电容，代表探头对于被测系统的负载影响，输入电容越低，影响越小测试效果越好。
