超小封装、超低功耗充电芯片LP4077

可穿戴产品应用广泛，品种越来越多，如智能手表、运动手环、智能眼镜和蓝牙耳机等。针对可穿戴产品体积小、待机时间长的应用要求，微源半导体推出超小封装、超低功耗的充电芯片LP4077。

01LP4077 性能及功能介绍

LP4077最高输入工作电压为6V，BAT端静态电流低至10nA（VIN floating, VBAT=4.2V），输入端静态电流仅1.7uA，为传统充电芯片的1/50，用于TWS耳机（小电池）应用时基本可忽略充电芯片自身的待机功耗。此外，LP4077的预充电流为恒流充电电流Icc的30%，克服系统在低电池电压时由于预充电流过低而不能启动的问题。

另外LP4077还有很多其它优势：EN控制功能，可搭配MCU配置充或者不充电的状态；5%的充电电流精度，最大支持300mA充电电流；带电池防反接保护，短路保护等，避免生产作业过程中异常操作导致芯片损坏；1x1m㎡超小的DFN-6封装，不占用空间。

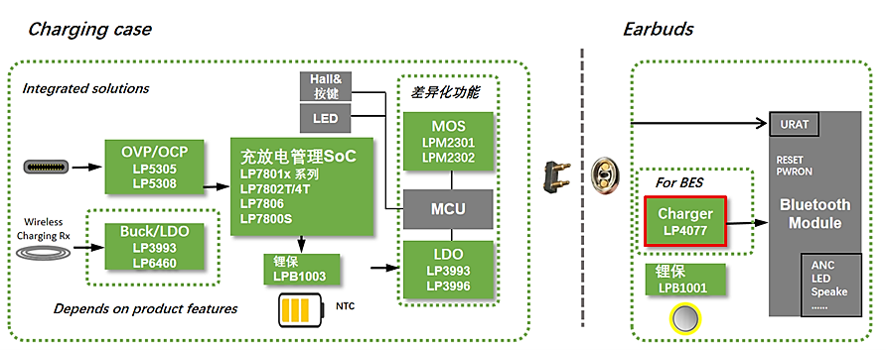

02TWS典型应用

LP4077在TWS耳机里的典型应用及更多关于LP4077的信息，请参阅下面TWS典型应用和原理图及参数部分。

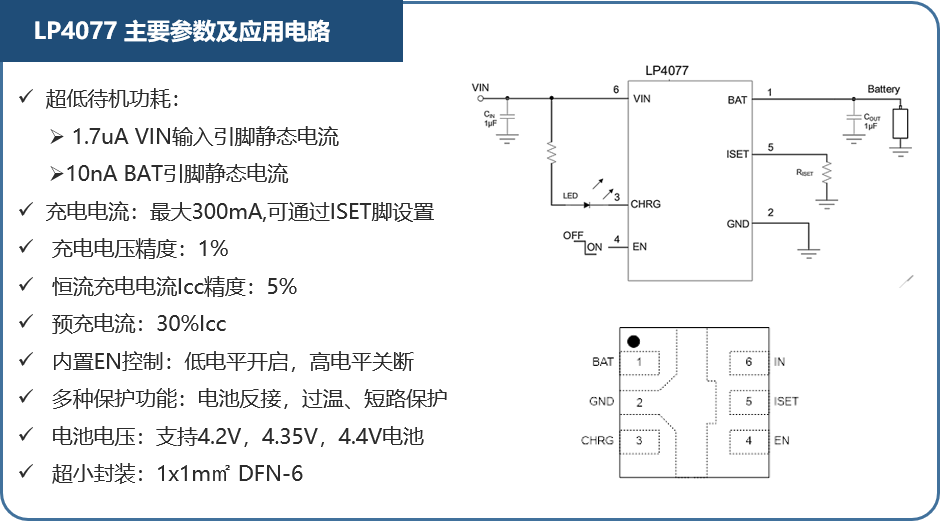

03LP4077 原理图及参数
