泰克示波器在开关损耗测试的应用方案

【测试需求】

开关电源(SMPS)技术依托电源半导体开关器件，如场效应晶体管(MOSFET)和绝缘门双极晶体管(IGBT)。这些设备提供了快速开关速度，能够耐受没有规律的电压峰值。同样重要的是，其在On 状态或Off 状态下消耗的功率非常小，实现了很高的转化效率，而产生的热量很低。开关设备在极大程度上决定着SMPS 的整体性能。开关器件的损耗对开关电源来说也是最重要的一个损耗点，所以开关损耗测试是非常关键的。

【测试平台搭建】

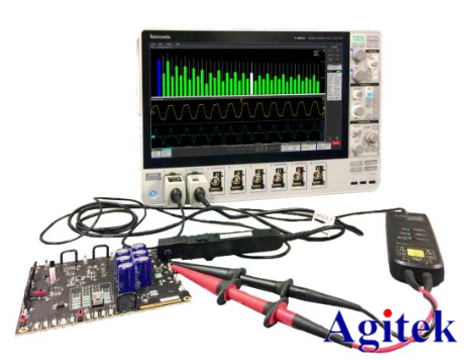

实物连接图

【测试说明】

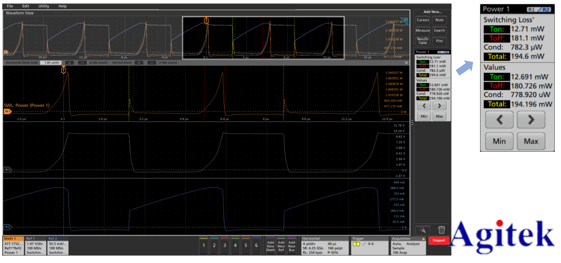

实测图

【方案配置】

推荐解决方案：

泰克示波器MSO5+5-PWR+THDP0200+TCP0030A

方案特点：使用泰克示波器及原厂电源探头，可补偿探头的延迟，专用的开关损耗算法，提供可靠的测试结果。
