电感参数有哪些？怎么选择电感？

被绕制成螺旋形状的线圈具有感性，用于电气用途线圈被称为电感器，电感这个元件在电子电路中使用非常广泛，并且可以分为两类，一类是用于信号系统的电感，另一类是用于电源系统的功率电感。

电感这个元件使用非常普遍，也很容易被人忽视其一些基本参数，造成设计不足，导致产品出现严重的使用问题。

越是细节的东西就越值得仔细推敲，这是硬件工程师的基本功。

下面以功率电感为例，介绍电感的基本参数。

1 电感值

电感值电感的基本参数，也是影响纹波电流和负载响应的一个重要参数。电感和电容是对偶元件，电感有一个最重要也是最基本的公式：

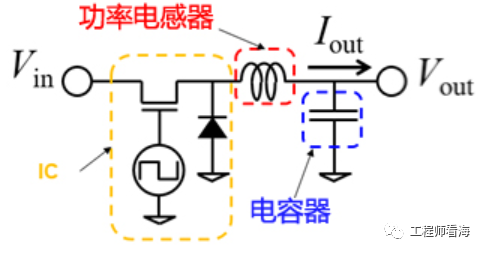

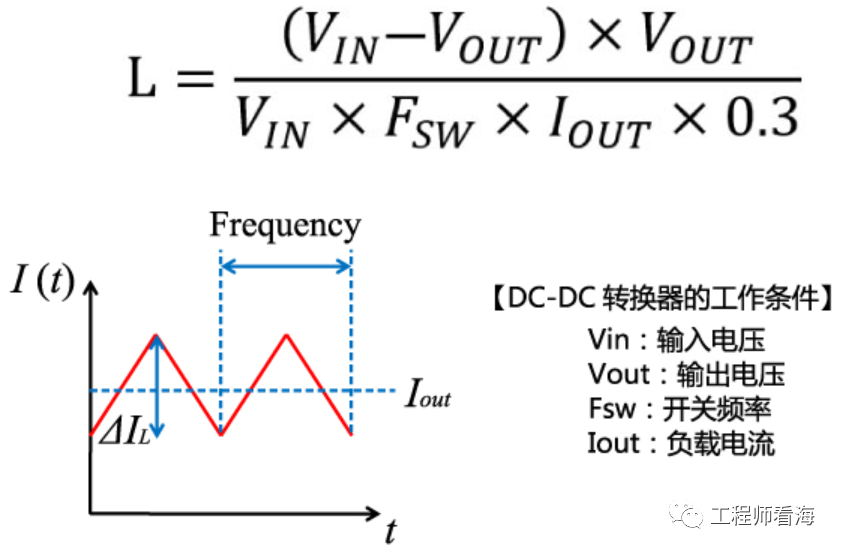

流过DC-DC转换器中功率电感的电流是三角波电流。一般来说，可将纹波电流△I设置为负载电流Iout的30%左右。因此，只要决定DC-DC转换器的条件，就能根据以下算式粗略计算适当的功率电感器电感。

在DC-DC转换器的SPEC或datasheet中都推荐了不同电感值作为参考值。因此，即使不进行上述算式之类的计算，也能按照制造商的参考值选定，如果想更换新的电感型号，其参数也不应该与供应商推荐的参考值相差太远。

2 饱和电流Isat

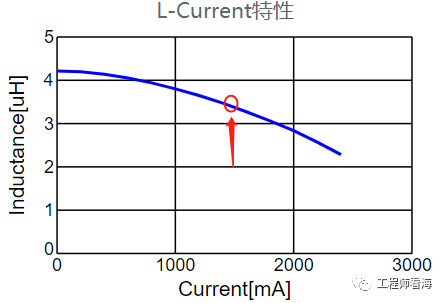

饱和电流特性也叫做直流叠加特性，其影响了电感工作时的有效感值，如果选择不合适，电感容易饱和，引起实际感值下降，不能满足设计需求，甚至有可能烧坏电路。饱和电路各家的定义略有不同，通常而言指的是初始电感值减小30%时的电流，如下图，一个4.7uH的电感，在1.5A时，电感下降了30%，只有大约3.3uH。如果Isat不够的话，纹波电流会随着电感值的下降而增加。因为根据上面的公式，在负载电流不变时，L减小了，I自然就会变大。

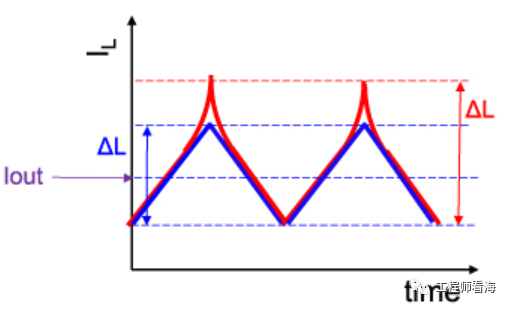

特别说明：如果此参数选择不合适，很可能引起输出电流纹波增加，进而导致峰值电流增加，引起电感值下降，电感值下降进一步增加输出电流纹波，行程恶性循环。

3 温升电流Itemp

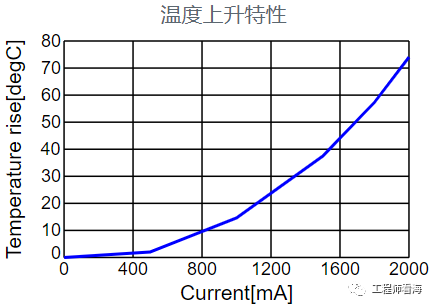

这是规定使用电感时的环境温度容许范围的参数。温升电流的定义各家厂商也有区别，一般而言，指的是将电感温度上升了30℃时的电路。温度的影响因电路的工作环境而异，因此要设想实际使用环境后选定。

4 直流阻抗Rdc

表示通过直流电时的电阻值。这个参数影响最大最直接的就是发热损耗，所以直流阻抗越小损耗越少。减小Rdc与尺寸小型化等条件略有冲突。只要从上述的满足电感、额定电流等必要特性的电感器当中，选定Rdc更小的产品即可。

5 阻抗频率特性

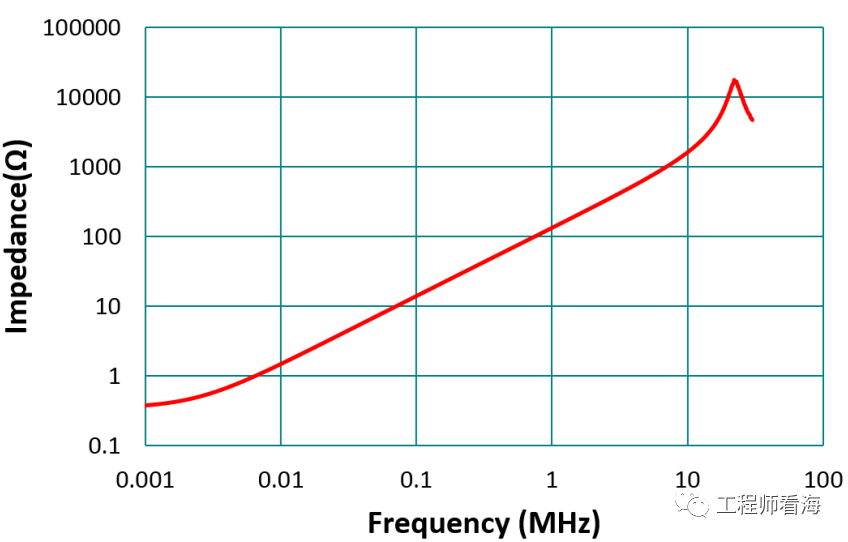

理想电感的阻抗随着频率增加而增加，然而实际电感由于寄生电容和寄生电阻的存在，在一定频率下呈现感性，超过一定频率呈容性，阻抗反而随着频率的增加而减小，这个频率就是转折频率。

以上就是电感相关的特性参数，在选择电感时务必要仔细评估每个参数。
