PCB 丝印

很多画PCB的人，会认为丝印不影响电路的性能，所以，对丝印并不重视。但是，对于一个专业的硬件工程师来说，必须重视这些细节。

1、摆放的位置

一般来说，电阻、电容、管子等器件的丝印，摆放的时候，不要使用四个方向，这样会导致调试、维修、焊接的时候，看丝印看得很累（板子要转几个方向）。

所以，建议摆放成两个方向，如下图所示。这样，将会非常方面查看丝印。

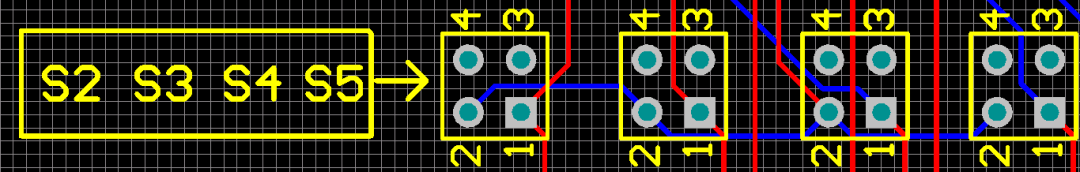

如下图所示，元件附近太密集，放不下丝印的话，可以在附近空白的地方，写上丝印，标好箭头，最好再画个框，这样好辨认一些。

2、过孔尽量不要打在丝印上

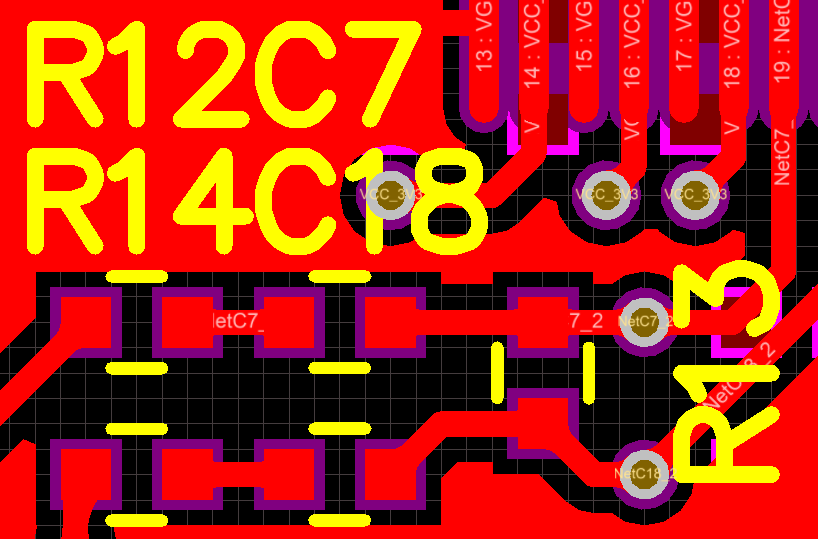

如下图所示，过孔了打在8字那里，打板回来之后，你会分不清，它是R48还是R49。

3、丝印不要压在高速信号线上

这条建议是针对在顶层或底层的高速信号线，因为这类信号线，可以看作是微带线。相关推荐:从PCB设计下手，让信号完整性不再难！

而微带线上的信号跑的速度（相速度）跟介质有关，如果丝印压到线了，如下图所示，介质将会变得不均匀，导致相速度发生变化，最终表现为阻抗不连续，影响信号质量。

当然，在内电层的信号线将不存在这种问题。

4、丝印的阅读方向要跟使用方向要一致

如下图所示，丝印的阅读方向和芯片的使用方向一致，主要是焊接的时候，减少焊反的概率。

其它的，如：电解电容等，也可以不遵循该建议，因为你可以标明正负极性。

5、丝印上要标清楚引脚号

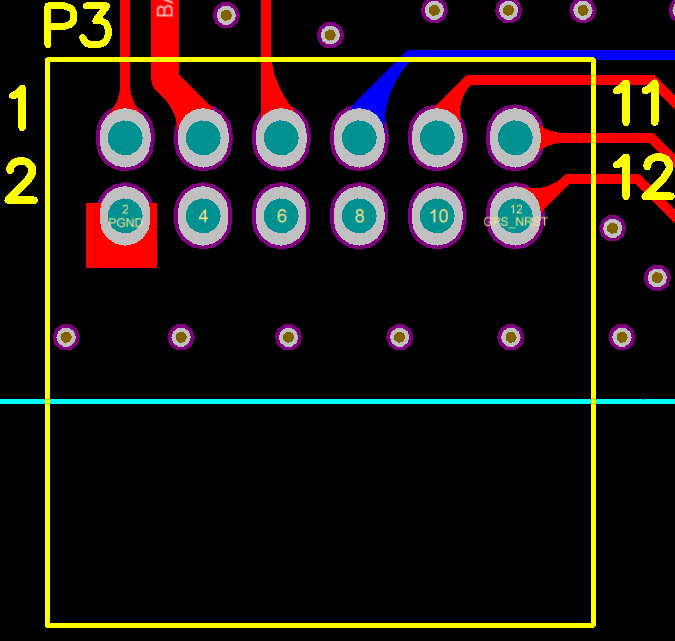

如下图所示，P3接插件上，标了4个引脚号，方便调试/安装。此外，在引脚密集的地方最好也标一下，如：芯片、FPC插座等。

同时，也符合上一条建议，P3的阅读方向，跟接插件的使用方向一致。

6、特殊封装的丝印

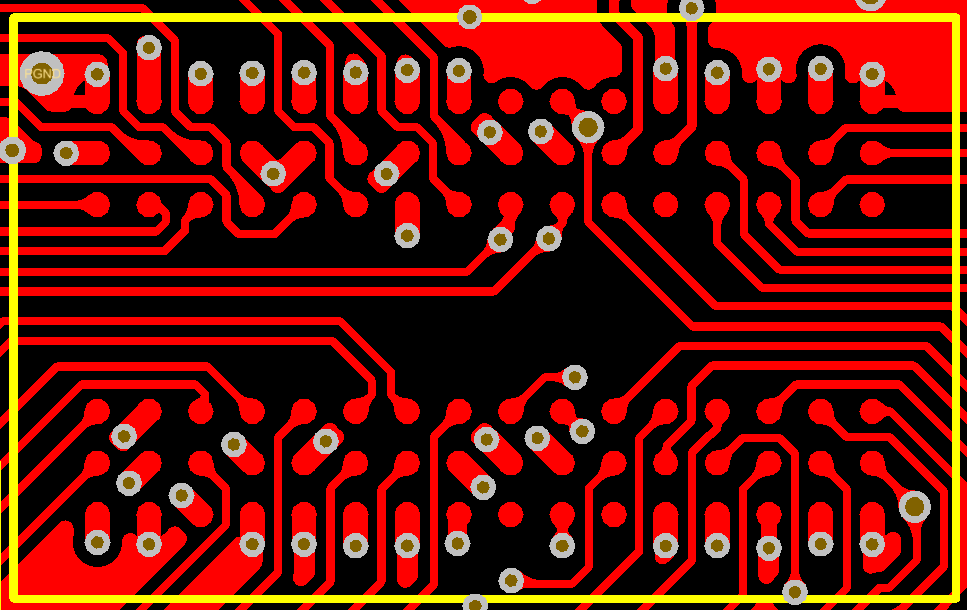

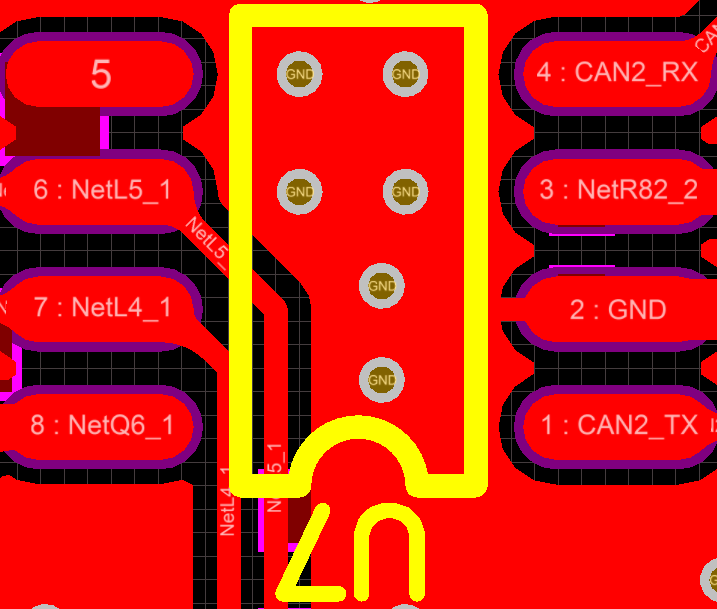

针对BGA、QFN这类特殊封装，丝印的尺寸要跟芯片的尺寸完全一致（如下图所示），否则，会很难对齐，从而影响焊接。

7、安装孔的丝印

这里，在安装孔附近增加了螺丝的丝印，同时标明了长度和螺丝总数，方便安装。

8、丝印的二义性

 最常用的RS232，很多人会标注RX和TX，但是PC端也有RX和TX啊，什么时候用交叉线，什么时候用不交叉的？

这就导致了丝印产生了歧义，让人傻傻地分不清。

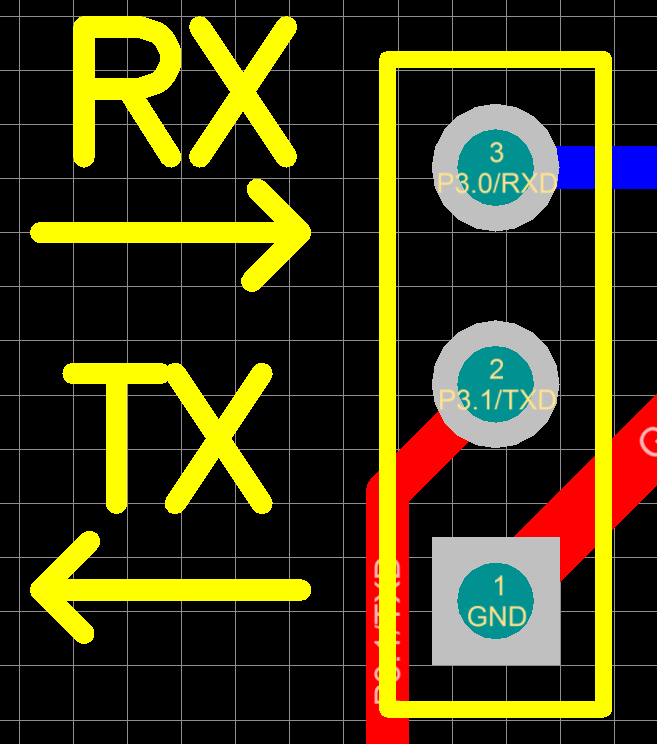

这里增加了两个箭头，以指标信号的流向（如下图所示），这样，一看就知道该怎样接线了。

不光是RS232可以这样做，其它的，如：SPI等，带收发信号线的，都可以这样做。

9、标明功能

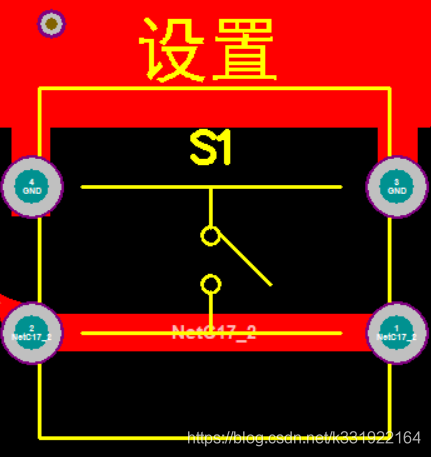

一些用户使用的元件，如：按键、灯、旋钮等，需要写上功能、用途。如下图所示，按键为设置键，灯是状态指示灯。

10、增加LOGO

有空间的话，可以在板子上增加公司的LOGO、防静电标志、一维码、二维码。

有做认证的话，要加上认证的LOGO。

有发热元件，可以加高温标志。

有强电元件，可以加高压标志。
