原理图中VCC、VDD、VEE、VSS、VBAT各表示什么意思？

一、名词解析

（1）VCC：C=circuit 表示电路的意思, 即接入电路的电压

（2）VDD：D=device 表示器件的意思, 即器件内部的工作电压;

（3）VSS：S=series 表示公共连接的意思，通常指电路公共接地端电压

（4）VEE：负电压供电;场效应管的源极(S)

（5）VBAT：当使用电池或其他电源连接到VBAT脚上时，当VDD 断电时，可以保存备份寄存器的内容和维持RTC的功能。如果应用中没有使用外部电池，VBAT引脚应接到VDD引脚上。

（6）VPP：编程/擦除电压。

（7）GND：在电路里常被定为电压参考基点。

（8）V与VA的区别是：数字与模拟的区别

-数字电路供电VCC- 模拟电路供电VCCA- VDD是指数字工作电压，就是供电进芯片的- VDDA是模拟电压或者叫模拟正电源，是从芯片向外供电的

（9）CC与DD的区别是：供电电压与工作电压的区别（通常VCC>VDD）

二、应用讲解

1、对于数字电路来说，VCC是电路的供电电压,VDD是芯片的工作电压(通常Vcc>Vdd)，VSS是接地点。例如，对于ARM单片机来说，其供电电压VCC一般为5V，一般经过稳压模块将其转换为单片机工作电压VDD = 3.3V

2、有些IC既带VDD引脚又有VCC引脚，说明这种器件自身带有电压转换功能。

3、在场效应管(或COMS器件)中，VDD为漏极，VSS为源极，VDD和VSS指的是元件引脚，而不表示供电电压。

4、一般来说VCC=模拟电源,VDD=数字电源,VSS=数字地,VEE=负电源

5、从电气意义上说，GND分为电源地和信号地。PG是 Power Ground（电源地）的缩写。另一个是 Signal Ground（信号地）。实际上它们可能是连在一起的（不一定是混在一起哦！）。两个名称主要是便于对电路进行分析。

进一步说，还有因电路形式不同而必须区分的两种“地”：数字地，模拟地。

数字地和模拟地都有信号地、电源地两种情况。数字地和模拟地之间，某些电路可以直接连接，有些电路要用电抗器连接，有些电路不可连接。

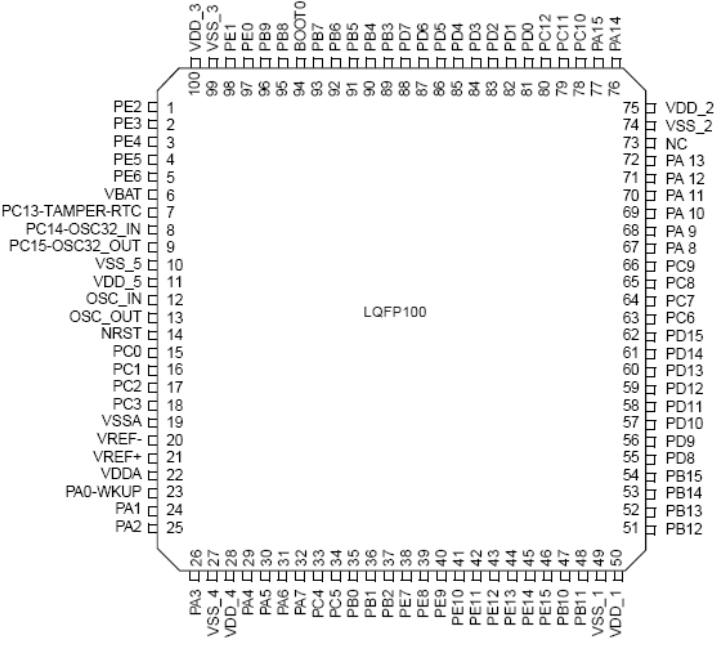

三、举例分析：为什么stm32vet6中要分出5对VDD VSS？它们分别负责哪些模块的供电？

1、这和芯片的设计有关系，一般VDD和VSS管脚均匀分布在芯片的四周的，是基于电源完整性的考虑，可以为芯片提供最好的电源质量，降低电源阻抗，保证高速数字电路可靠工作的手段。

2、DSP内部有很多功能单元，这些单元都需要供电，采用多引脚供电可以就近获取电源，无需在内部穿越。

3、不同单元之间，有时不希望电源互相影响，采用独立的电源引脚，可以避免这种影响。

4、实际使用时，每个引脚不但要连接电源，还应在电源引脚附近加上退藕电容。其目的是当器件工作时，电流的变化会引起电源的电压微小波动，加上退藕电容后，这种波动就不容易传递到另外的电源引脚。
