最近中二所播出的科普轻喜剧《闹起来，费先生》得到了粉丝们的关注

还有没看的小伙伴不赶紧补补课？

打开bilibili，搜索《闹起来，费先生》

现在开始还不算晚

好多朋友在后台留言让我们复刻其中的小实验？

这不就大家安排上了

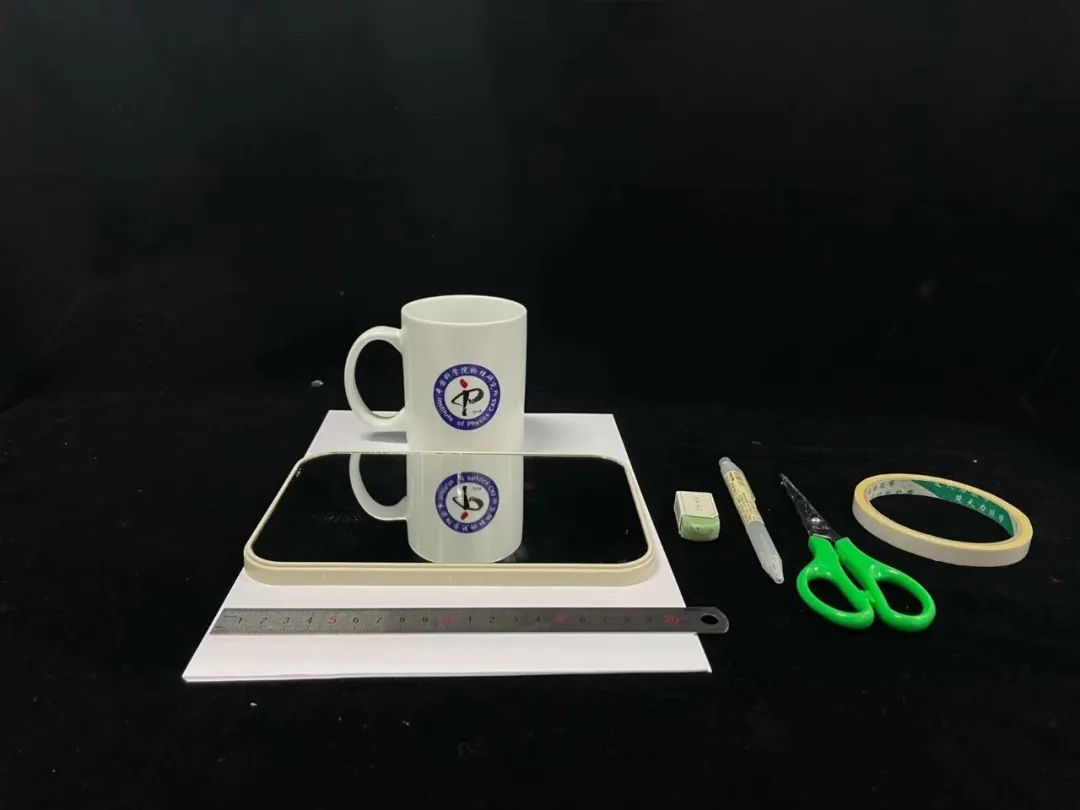

实验器材

所标杯、剪刀、镜子、双面胶、白纸、铅笔、橡皮、尺子

（硬纸板、打印机等替换器材）

实验过程

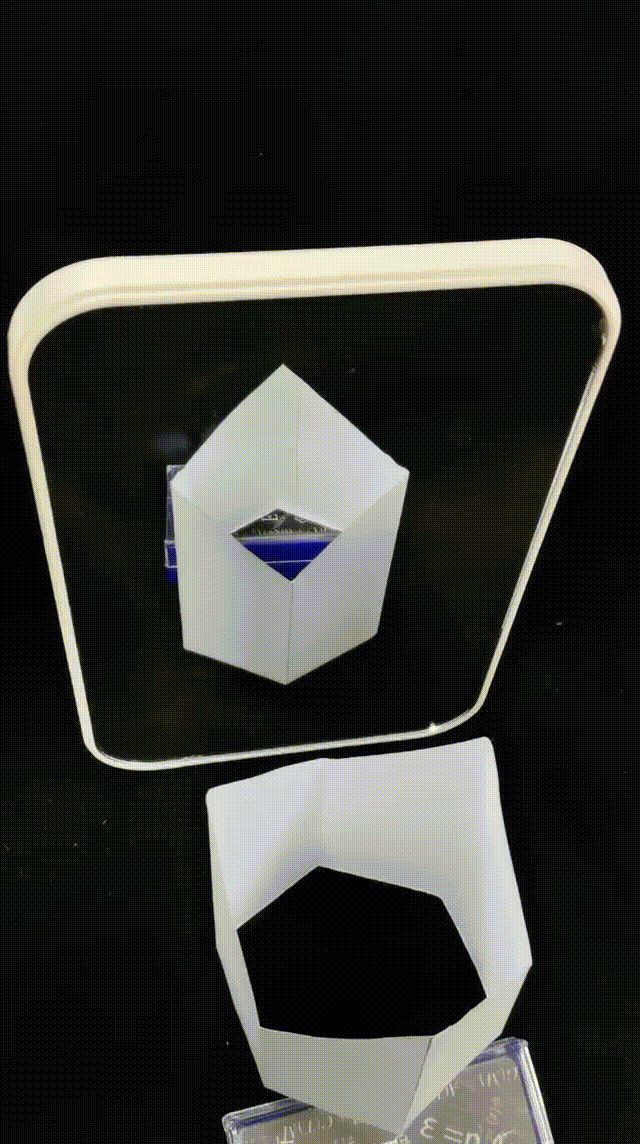

首先，我们来看一个简单的小例子

将一个特殊的纸片翻转并粘贴

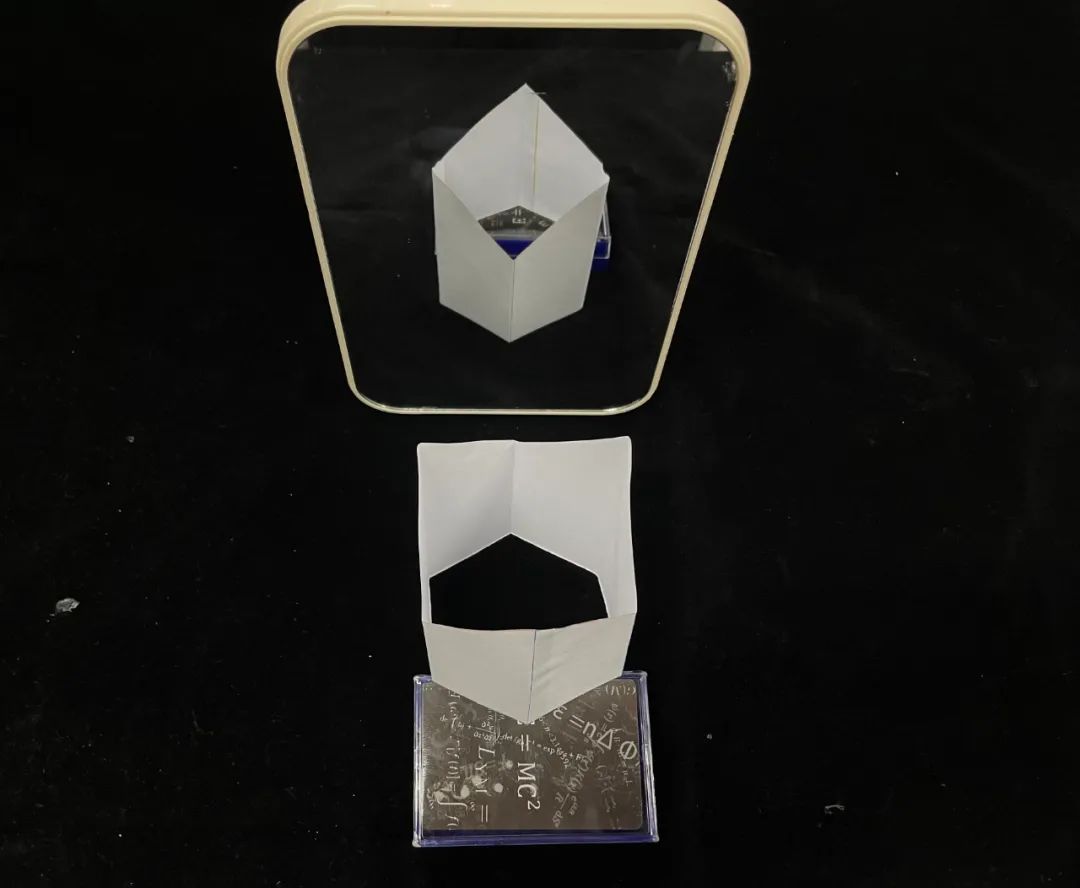

我们在外面看到的是正方形

从镜子里面看到的是菱形

尝试换一个角度去观察它

就看到其中的奥妙所在

那么我们怎样去制作这样一个视错觉玩具呢？



我们可以从一张白纸，或者借助电脑的图形工具开始：

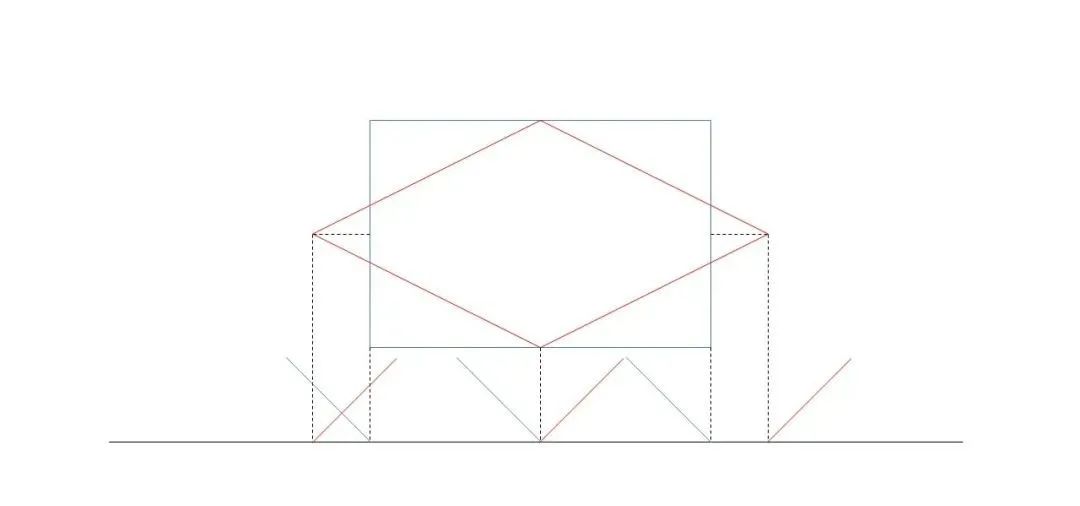

首先画出我们想要直接看到的、和想从镜子中看到的截面图形

两个图形需要是由线段组成的多边形，

且要使得两者的宽度相等

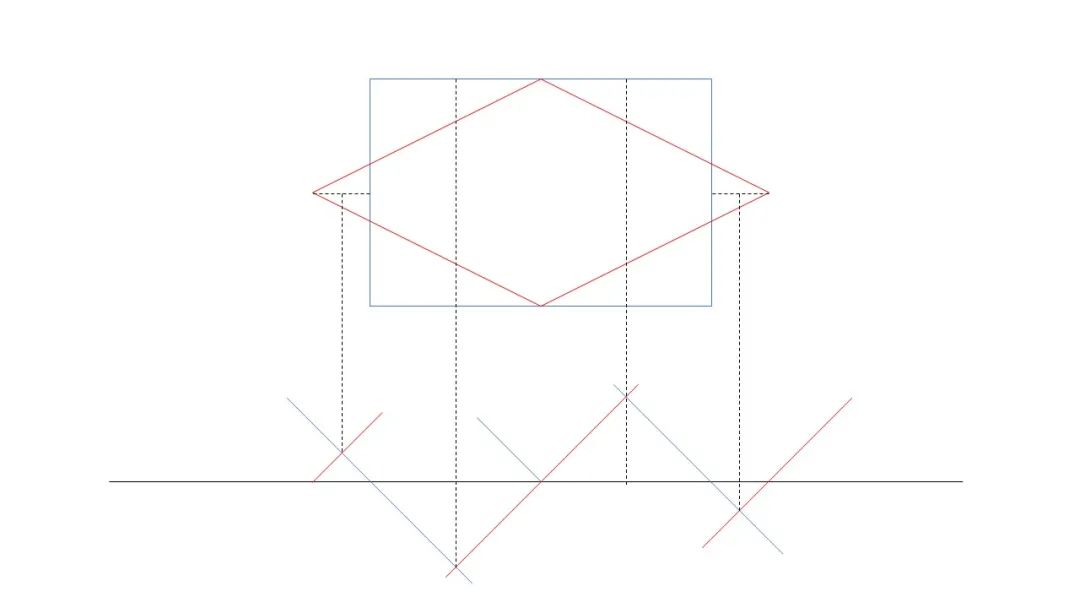

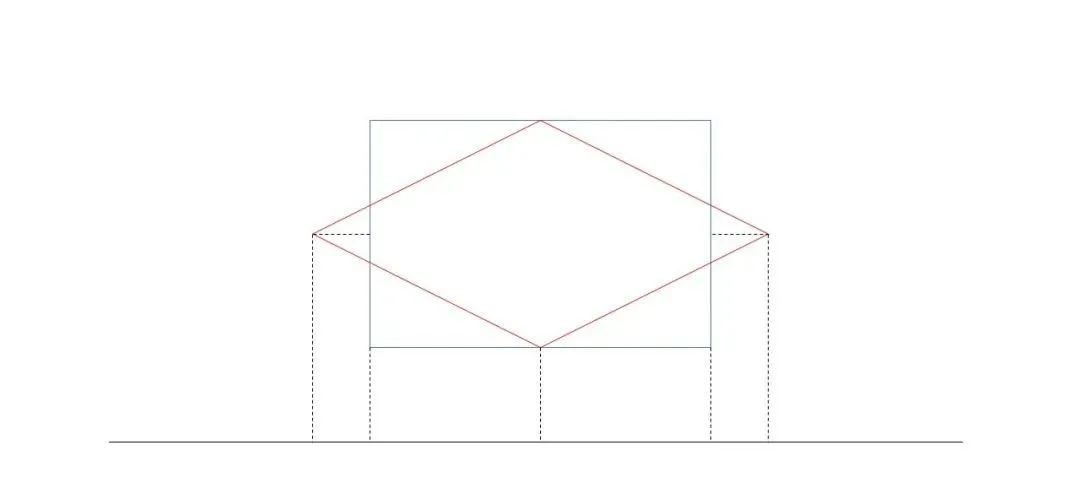

然后画一条水平线，将多边形的各个顶点投影至水平线上

然后在每个图形顶点对应的投影处

分别画出两个方向倾斜45°的斜线

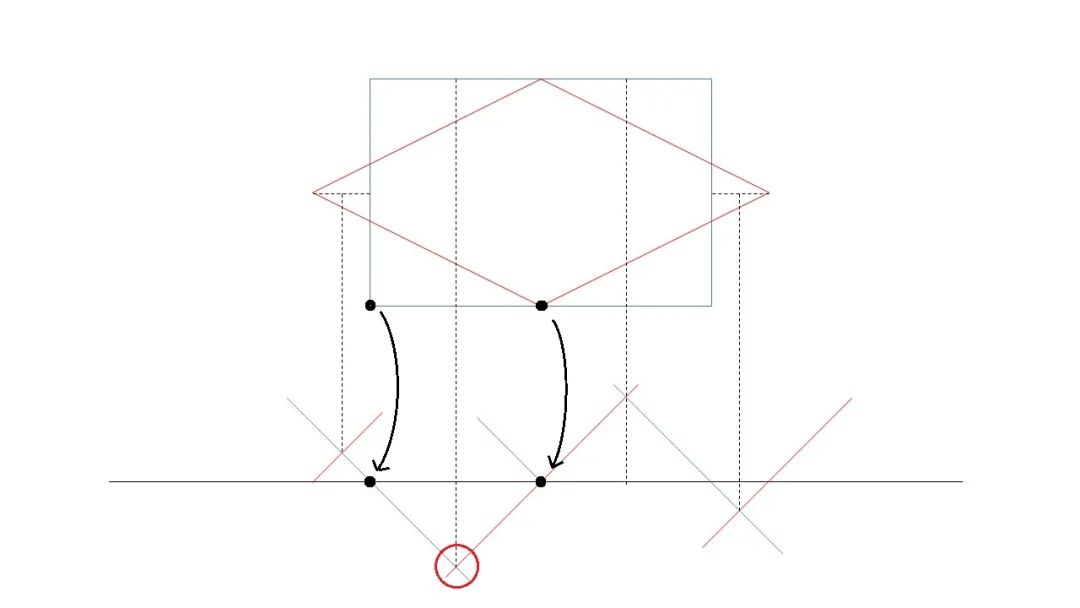

延长这些斜线来获得一些交点

注意每个交点都是由在截面图中处在同一水平位置的点，投影处的斜线所交汇而成

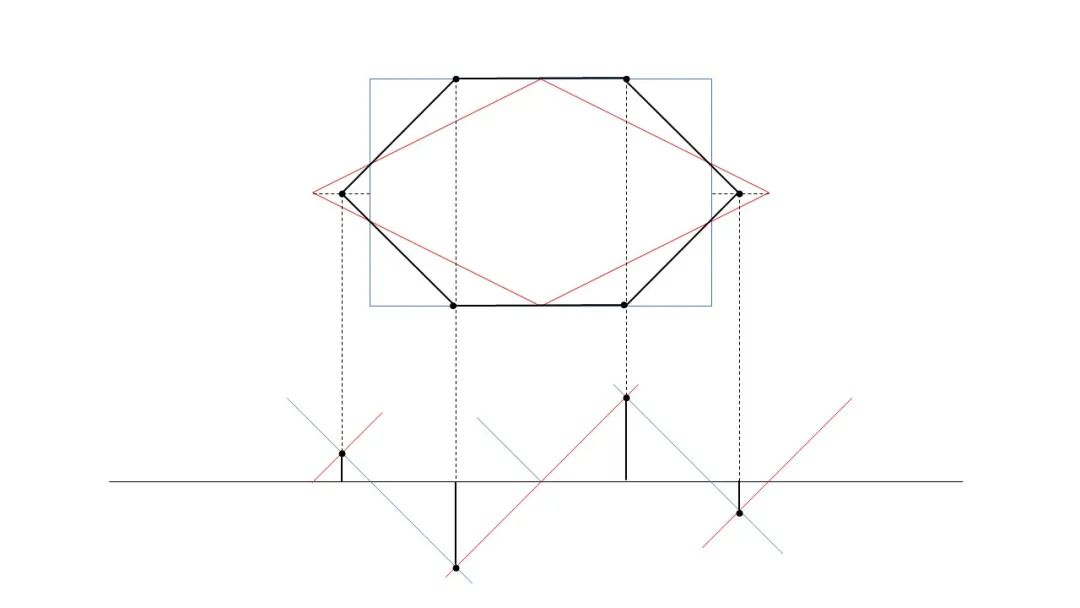

做这些交点到水平线的中垂线段，

并且做辅助线延长这些线段到截面中对应的水平高度并标点

然后连接这些标点：

大家可以花几秒钟思考一下这组图形像什么？

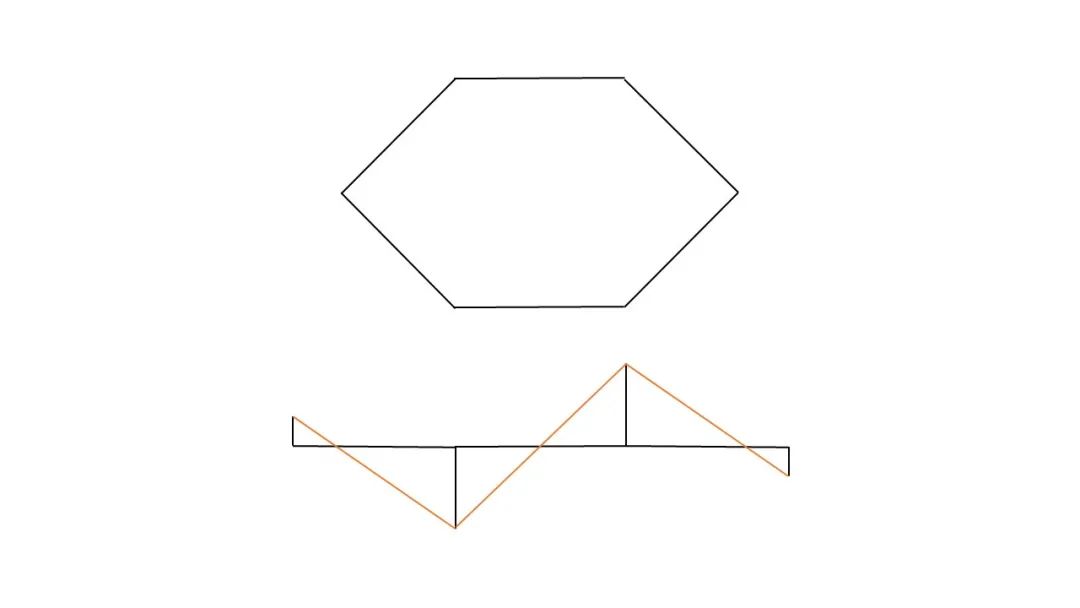

对啦，上图的黑线实际上就是我们所需柱体的俯视图，

而下图是柱体的正视图~



之后我们可以借助纸、笔、尺，或者打印机

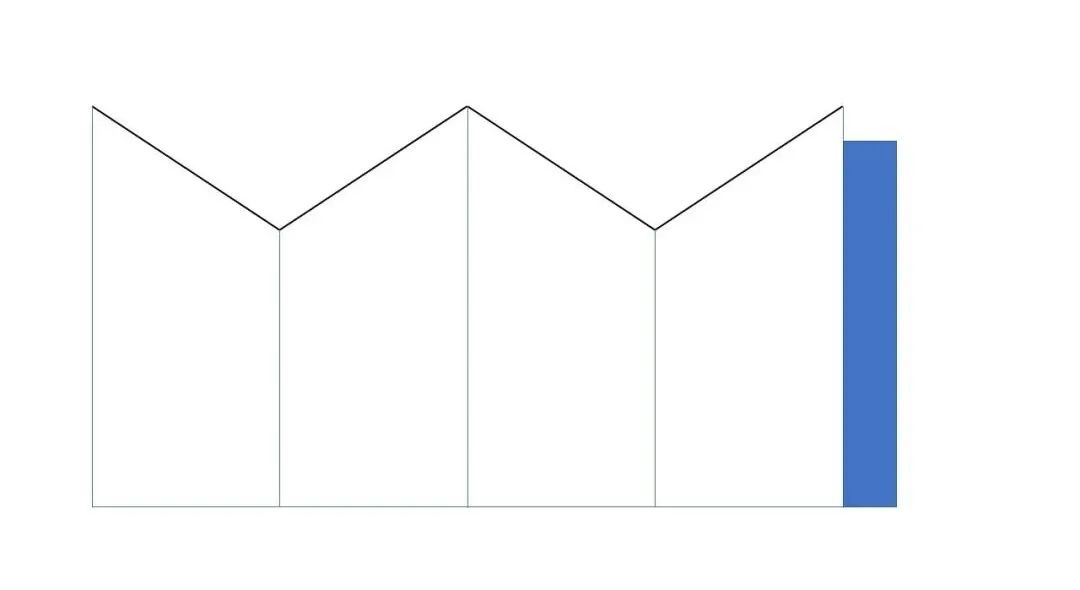

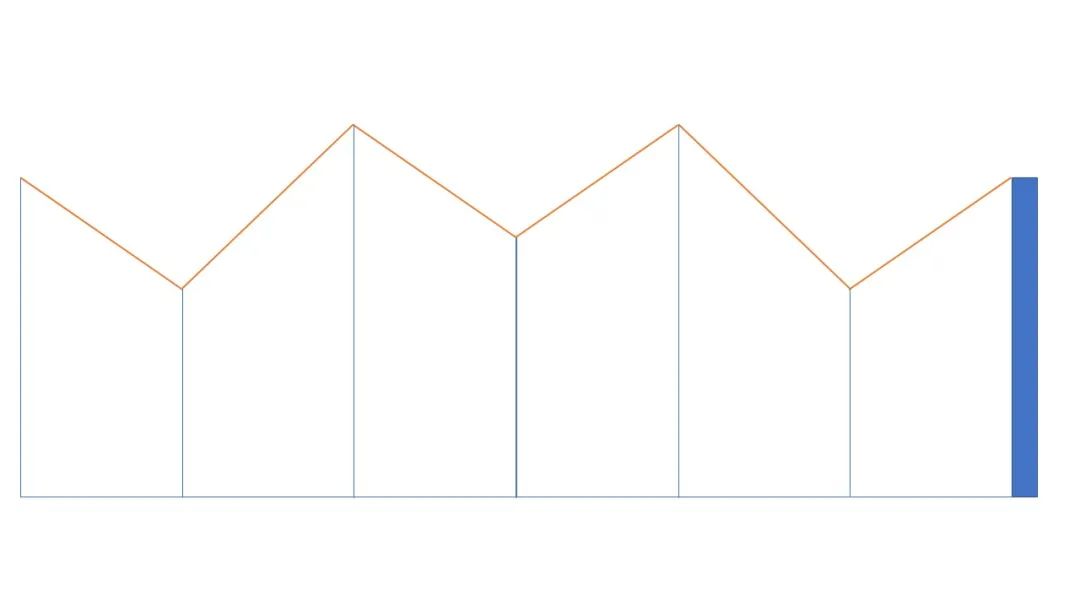

将我们的俯视图与主视图变成一张展开的轮廓图：

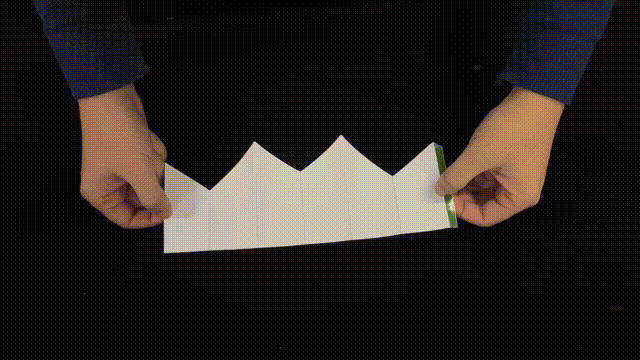

将轮廓图做一个水平对称，然后在旁边预留方便粘贴的部分，

就完成了所需柱体的完整展开图啦

有了这个方法我们就可以创造各种我们想要的视错觉小玩具

而这其中也有更有意思的事可以发现：

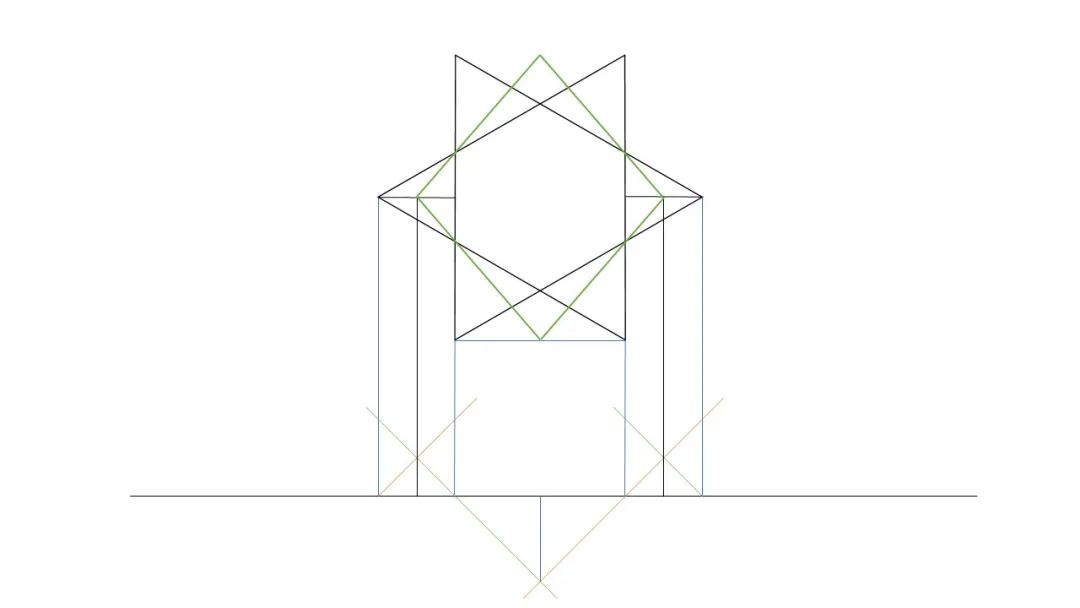

比如如果我们设想一个对称性比较高的错觉图案：

在上图中我们想从两侧观测到两个形状一样但是方向相反的三角形

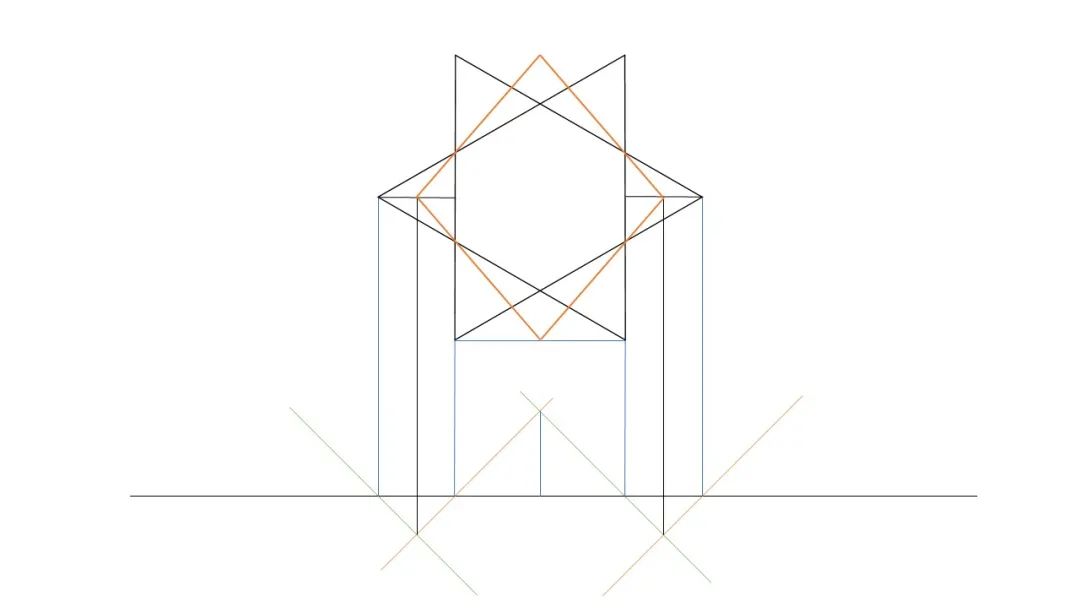

如果我们对调两个三角形被观测的角度，三视图会怎样变化呢？

我们发现二者如此的相似，最终的展开图也是如此：

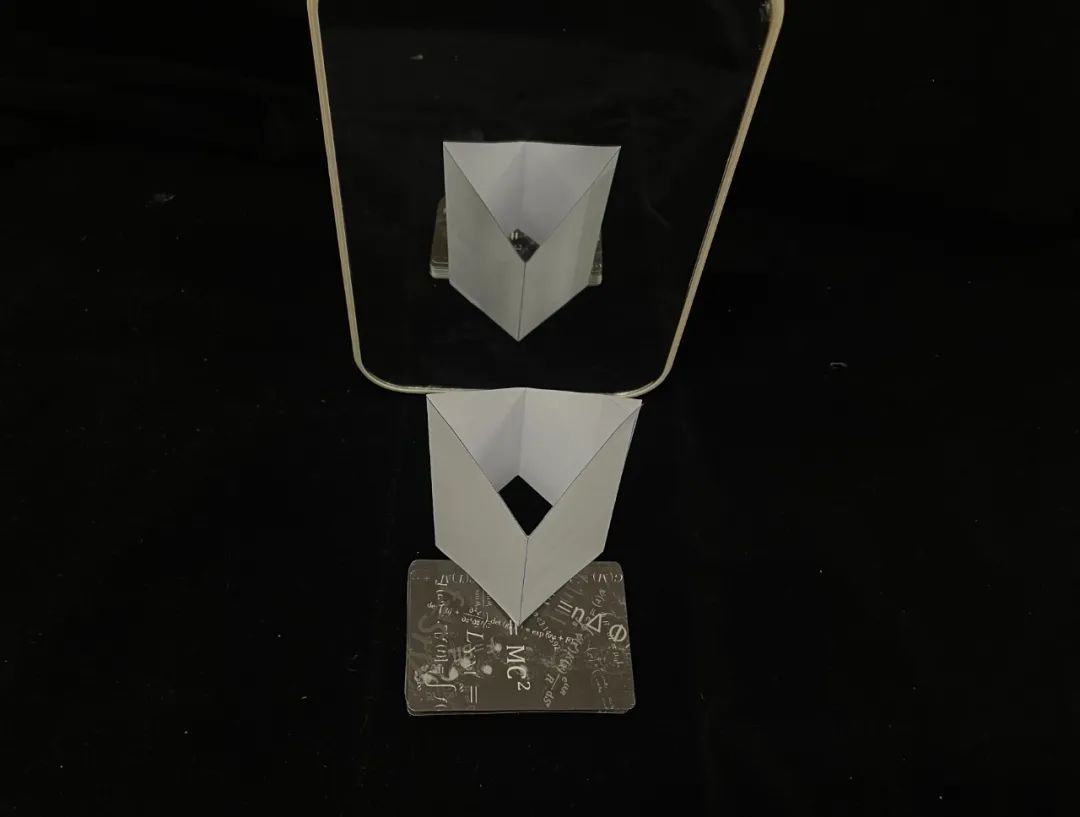

所以当我们从一个方向观测这组错觉图时，

我们看到了同向向前的两个三角形：

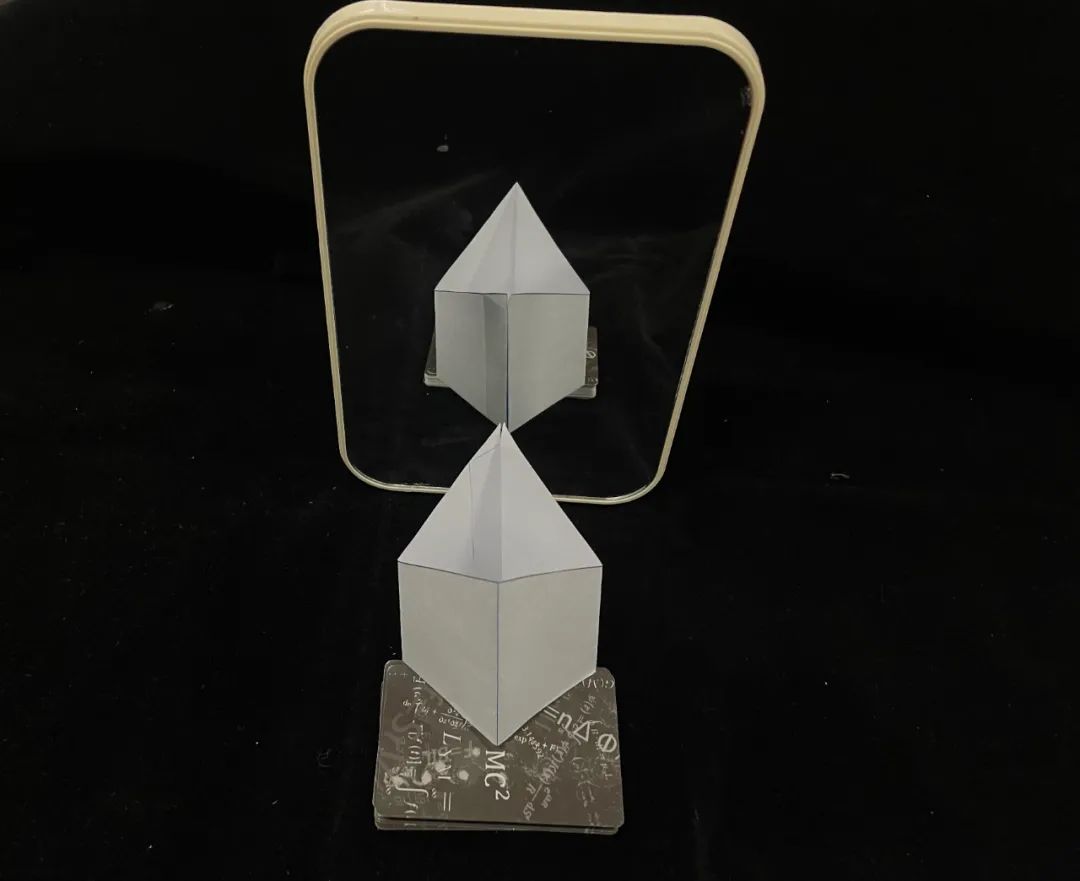

将它旋转90°再观察，便能看到两个同向向后的三角形

是不是很神奇呢~

原理解说

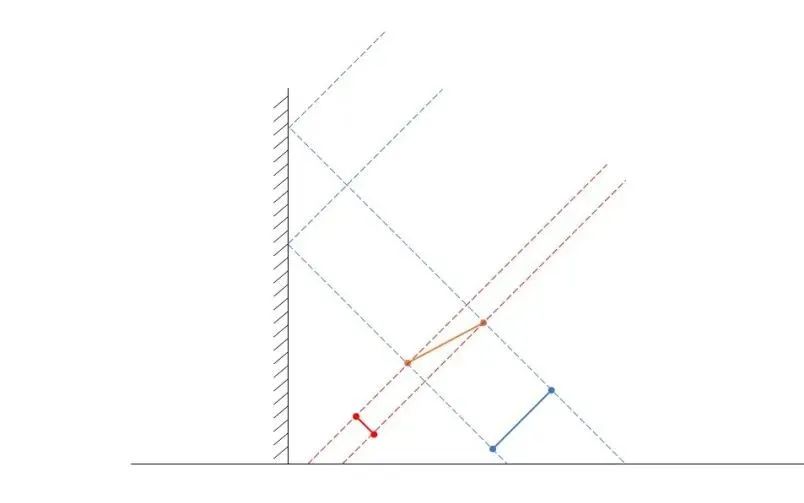

对于处在镜子同一法平面的两个点来说，我们直接观测它们和观测它们在镜子中呈的虚像时，光路图的简化版本如下：

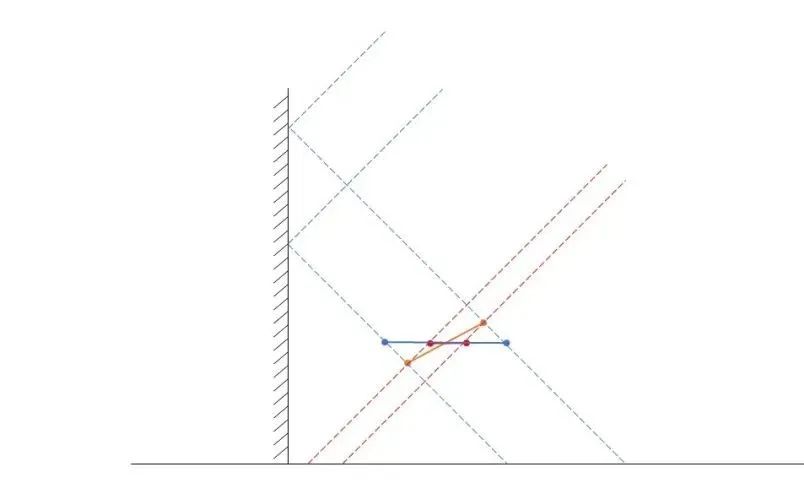

对于连接两点的边缘（橙色线段），我们从两侧看到的像的投影分别为红蓝两条线段。而当我们把这个像投影至同一水平线时，就能看出我们制作步骤的方法来源：

我们只需要确定每个端点的投影位置来确定柱边高度，是因为当两个像都是直边时，端点之间的相对位置是线性变化的，所以作为物的柱边也是在同一平面内的直线。这也是为什们我们在最开始推荐大家用多边形作为想要看到的像。如果想要看到带有曲边的像时，借助编程或者取多点做近似，也是可以实现的。 在以上的分析中我们做了平行光的近似，实际上我们的眼睛离物体与镜子都很近，会产生近大远小的透视效应，会使我们实际看到的图形有一些变形。这种变形可以用增加柱体的厚度来缓解，所以如果大家有硬纸板的话做出的效果应该会更好一些~

---

---
