ASUS TUF GAMING Z690 PLUS WIFI D4 主机板开箱 隐藏在中阶定位的实力派选择

虽然说 Intel 第 12 代处理器发表时，官方主要都是搭配新一代的 DDR5存储器来达到更好的效能表现，不过以目前 DDR5 存储器的市场价格与到货状态，实在不是现阶段搭配组机的好选择。而陈拔也在第二波实测时，搭配了 DDR4存储器进行实测（Intel 第 12 代 Core 处理器搭 DDR4 存储器实测 效能与价格兼具的主流选择），而今天要来详细介绍的，就是在搭配DDR4 存储器进行测试时，所使用的 ASUS TUF GAMING Z690PLUS WIFI D4 这张主机板。

●ASUS TUF GAMING Z690 PLUS WIFI D4 主机板开箱与外观

首先来看一下 ASUS TUF GAMING Z690 PLUS WIFI D4 的开箱与外观，跟 ROG 系列的红黑尊贵配色相比，TUF 感觉就相对『朴实』许多。

ASUS TUF GAMING Z690 PLUS WIFI D4 主机板的盒装正面，除了主机板的实际影像外，下方还加注了许多这次 TUF GAMING Z690 PLUS WIFI D4 的附加规格，包括 dts 音效译码支援、华硕 AURA SYNC 灯效同步、ARGB Gen2灯效支援等等。

ASUS TUF GAMING Z690 PLUS WIFI D4 主机板所支援的附加规格，包括 dts 音效译码、HDMI 输出、WiFi 6 无线网络、PCIe 5.0 Ready、华硕 AURA 灯效同步等等。

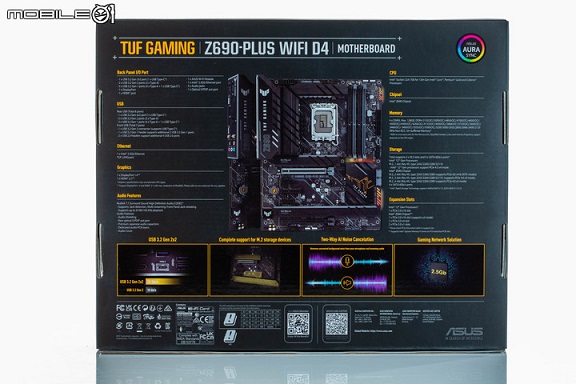

ASUS TUF GAMING Z690 PLUS WIFI D4 主机板盒装背面，详细列出主要连接埠种类与数目，并且列出四大硬件特色，包括 USB 3.2 Gen 2x2 连接埠，四个 M.2 SSD 插槽、双向 AI 语音降噪以及 2.5G 游戏网络配置。

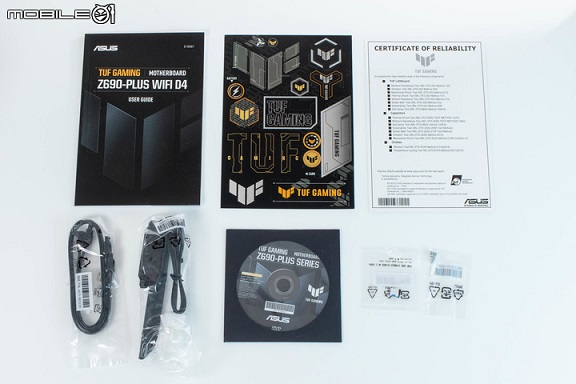

ASUS TUF GAMING Z690 PLUS WIFI D4 主机板的内部配件，包括说明书、贴纸、可靠度认证证书、SATA 传输线、WiFi 天线、程序光盘以及 M.2 SSD 固定螺丝。

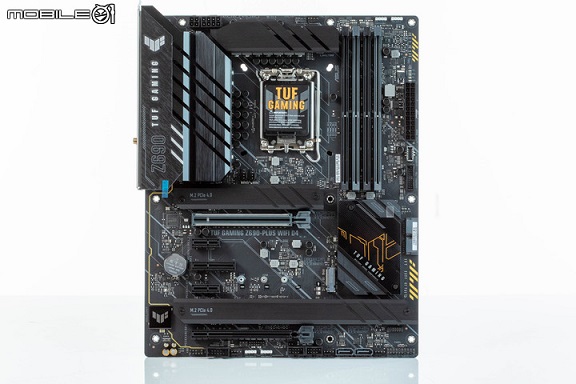

ASUS TUF GAMING Z690 PLUS WIFI D4 主机板本体正面。TUF GAMING Z690 PLUS WIFI D4 在 Z690 芯片组主机板中算是中阶定位等级，包括处理器供电设计、PCIe 插槽配置、M.2 SSD 插槽、主机板内建连接埠的配置上，都与中高阶定位的 ROG 系列有所落差，这也与这次主机板厂商大多将搭载 DDR4 存储器的产品，定位设定在中阶以下有关。

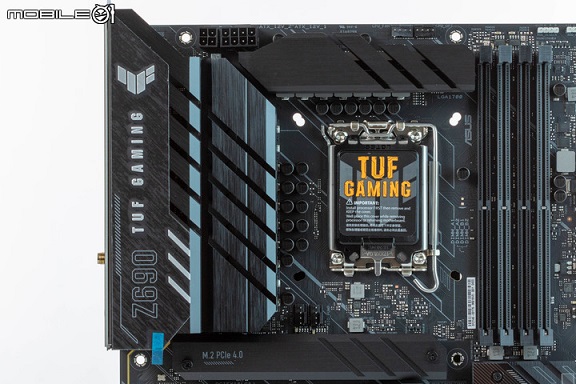

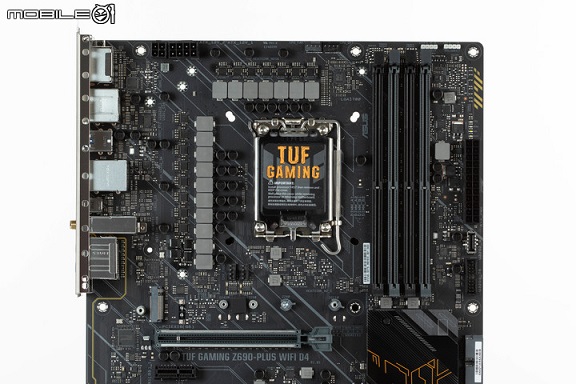

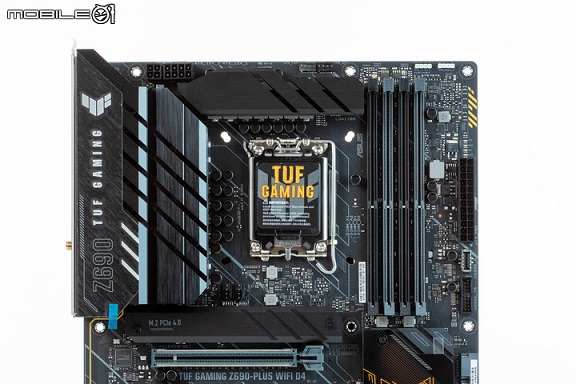

ASUS TUF GAMING Z690 PLUS WIFI D4 主机板的上半部配置。

不过即便如此，ASUS TUF GAMING Z690 PLUS WIFI D4 主机板该有的还是不会差太多，象是加大处理的 VRM 散热片设计以及延长第一组的 M.2 SSD 散热片设计，基本上仍然可以在搭配 Intel 第 12 代 K 版未锁频处理器时，提供一定的超频能力。

ASUS TUF GAMING Z690 PLUS WIFI D4 主机板的处理器供电设计与散热布局，可以看到处理器供电插座为 8+4 Pin 设计，供电模块上方也覆盖了大型的金属散热块，并且透过多层+立体刻痕的方式增加空气接触面积，提高散热效率。

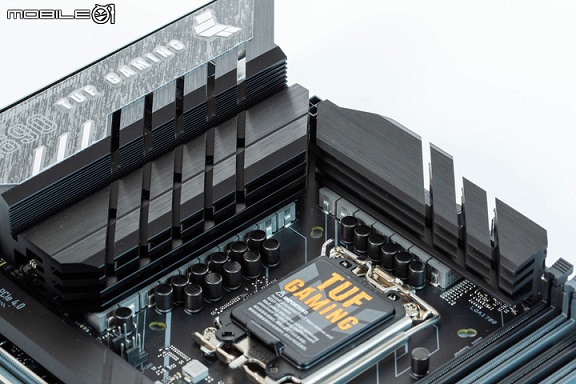

从斜向角度来看 ASUS TUF GAMING Z690 PLUS WIFI D4 主机板处理器供电的散热设计，采用两组散热片的配置，左侧的散热片并且与主机板 IO 护盖整合 。

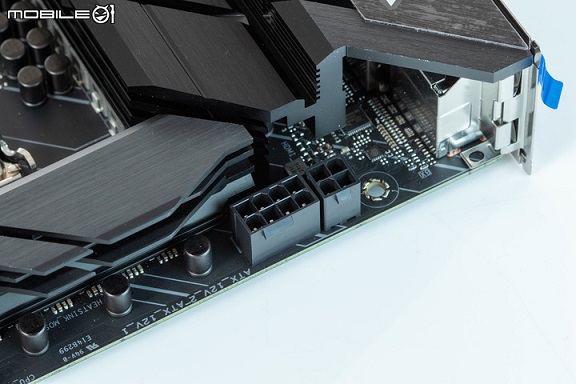

处理器供电插座，为 8+4 Pin 的配置，插座并没有做出强化处理。

移除处理器供电散热模块后的状况，ASUS TUF GAMING Z690 PLUS WIFI D4 主机板的处理器供电配置，采用 14+1 个 DrMOS 功率级，每相 80A 配置。

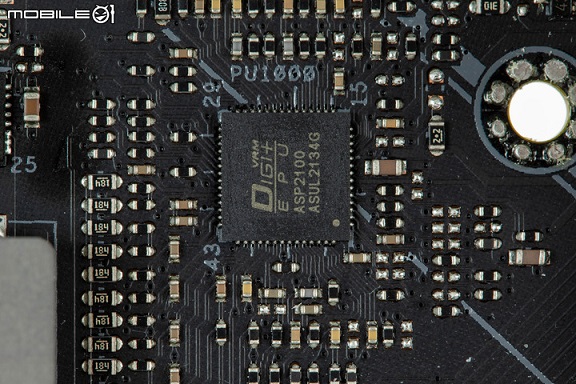

负责处理器核心以及内显供电控制的 ASP 1200。

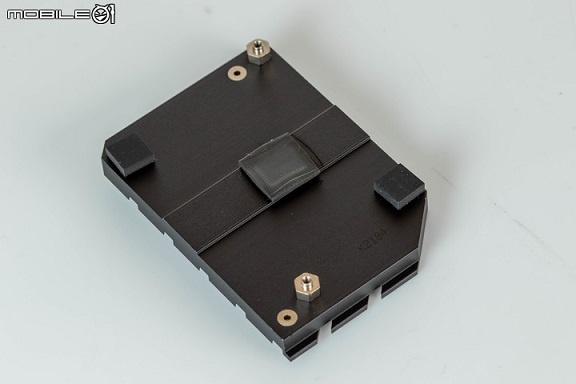

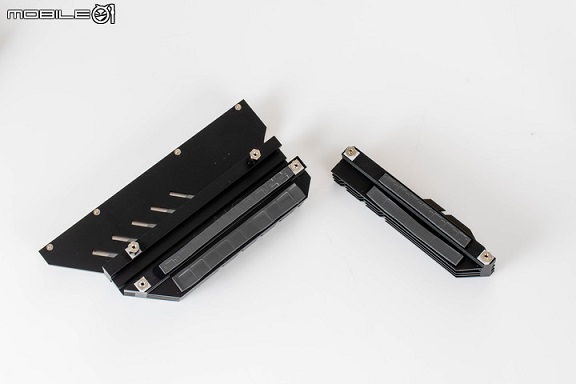

处理器供电模块散热片的背后也有导热胶条与供电模块连接。

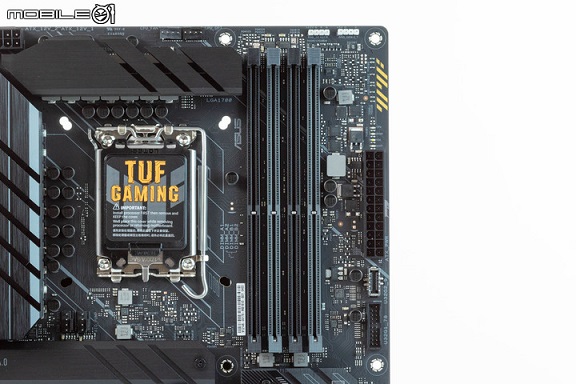

存储器侧的配置，ASUS TUF GAMING Z690 PLUS WIFI D4 主机板提供四组 DIMM 插槽，最高可安装 128 GB 存储器（32 GB x 4 配置），表定的最高超频时脉为 DDR4-5133。另外在处理器风扇部分仅提供一组 CPU-FAN 与 CPU-OPT 4-Pin 插座。

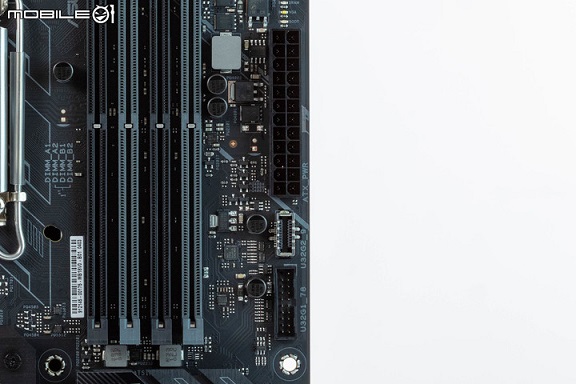

存储器侧的主机板 IO 界面，由上至下分别为主机板 ATX 24 Pin 电源输入、USB 3.2 Gen 2 前面版连接线插座（Type-C）以及 USB 3.2 Gen 1 前面版插座（可连接两个 USB 3.2 Gen 1 Type-A 连接埠）。

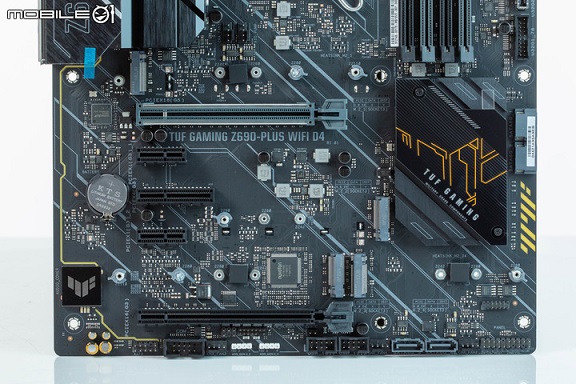

ASUS TUF GAMING Z690 PLUS WIFI D4 主机板的下半部配置，可以看到在上下两侧的 M.2 SSD 插槽，以及 Z690 芯片组的上方具有大型金属散热片的配置。在 PCIe 插槽的部分，由上至下提供了一组 PCIe x 16（Gen 5）、一组 PCIe x1（Gen 3）、一组 PCIe x 4（Gen 3）、一组 PCIe x1（Gen 3）、一组 PCIe x 16（Gen 3 规格，支援 x4 模式），共五组 PCIe 插槽，除了第一组 PCIe x16 插槽为处理器直连设计外，其余均连接 Z690 芯片组。

而在 M.2 SSD 插槽部分，ASUS TUF GAMING Z690 PLUS WIFI D4 主机板共提供四组 M.2 SSD 插槽，均为 PCIe Gen 4x4 的规格，其中第二组 M.2 SSD 插槽并支援 SATA Mode。

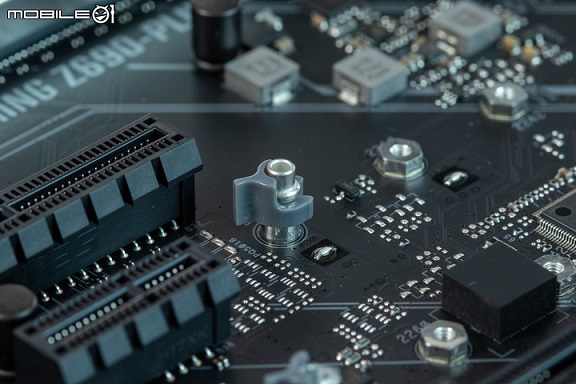

而这次在 Z690 芯片组主机板上常见的 Q-Latch SSD 快装螺丝，在 ASUS TUF GAMING Z690 PLUS WIFI D4 也具备，提供更为方便的 SSD 安装／扩充选择。

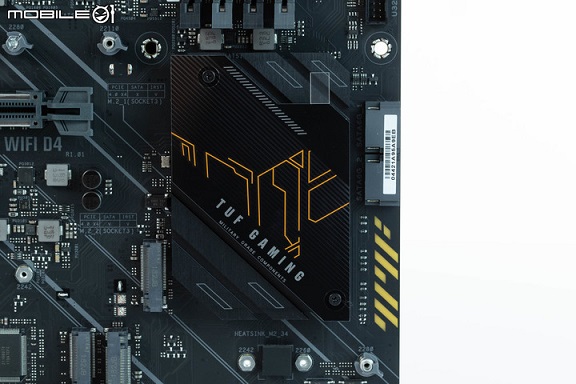

ASUS TUF GAMING Z690 PLUS WIFI D4 主机板的 Z690 芯片组散热块设计。

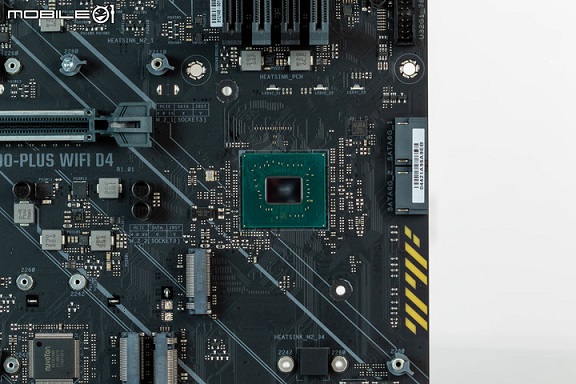

移除散热块就可见到下方的 Z690 芯片组。

散热块的背面也有导热胶的配置。

至于在 SATA 界面部分，ASUS TUF GAMING Z690 PLUS WIFI D4 分别在主机板侧面与底部各提供两组 6Gbps 连接插座，在通道配置部分并没有冲突问题，可以说这次 ASUS TUF GAMING Z690 PLUS WIFI D4 在扩充埠的配置上，并没有把 Z690 芯片组所提供的配置用满。

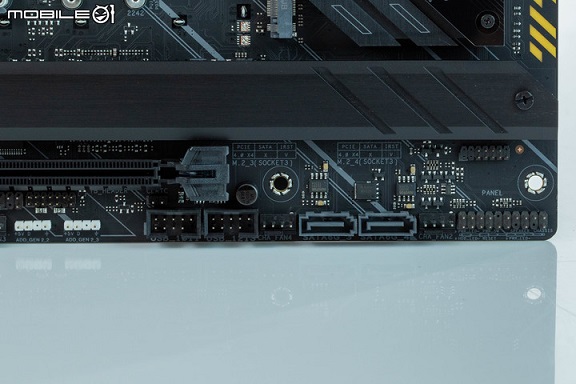

ASUS TUF GAMING Z690 PLUS WIFI D4 主机板的底部配置，由左至右分别为 Thunderbolt 扩充卡排线插座、定址 RGB 灯效针脚 x2、USB 2.0 排线插座 x2、 4 Pin 机壳风扇电源插座 x1、SATA 6 Gbps 插座 x2、4 Pin 机壳风扇电源插座 x1、前面板连接针脚组。

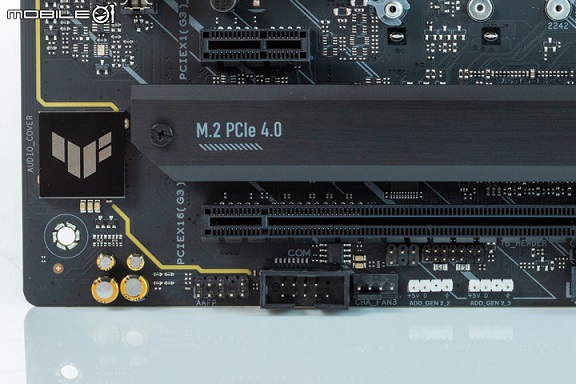

ASUS TUF GAMING Z690 PLUS WIFI D4 主机板底部另一侧的连接配置，由左至右分别为机壳音源面板插座、COM Port 插座以及 4 Pin 机壳风扇电源插座，保留了 RS-232COM Port 在现今已经是相当少见了。另外在最左侧可以看到覆盖金属外壳的AFE1230E音效芯片，并且与主要电路间具有绝缘阻隔设计。

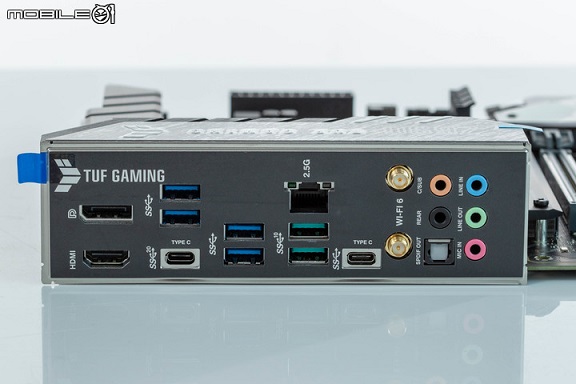

ASUS TUF GAMING Z690 PLUS WIFI D4 主机板的 IO 配置，由左至右分别为 DisplaPort 1.4 连接埠（上）、HDMI 2.1 连接埠（下）（最高均支援 4K60p 分辨率）、USB 3.2 Gen 1 Type-A 连接埠 x4（蓝色）、USB 3.2 Gen 2x2 Type-C 连接埠、2.5 Gbps 有线网络连接埠、USB 3.2 Gen 2 Type-A 连接埠 x2 （绿色）、USB 3.2 Gen 1 Type-C 连接埠、WiFi 6 无线网络天线、SPDIF 光纤输出、3.5 mm 音源孔 x 5。

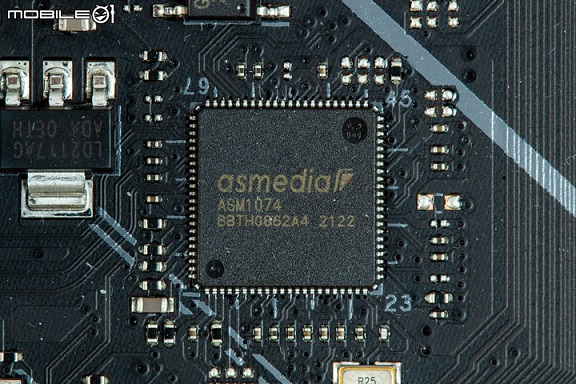

负责 USB 3.0／2.0 界面的祥硕 ASM1074。

2.5 Gbps 有线网络不意外的是采用 Intel i225v 解决方案。

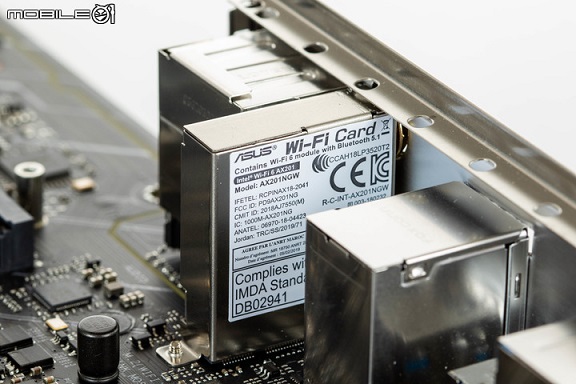

无线网络则是 Intel AX201无线网卡，提供 WiFi 6 无线网络与蓝牙 5.1 连线规格。

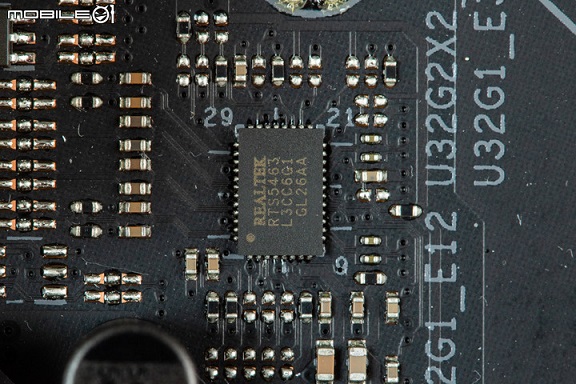

负责 USB 3.2 Gen 2x2 的则是 Realtek RTS 5463控制芯片，提供 20 Gbps 的传输频宽。

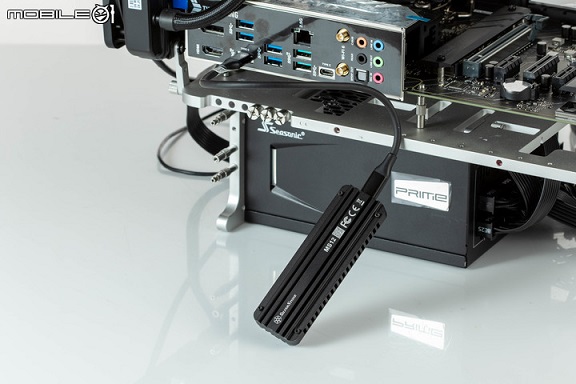

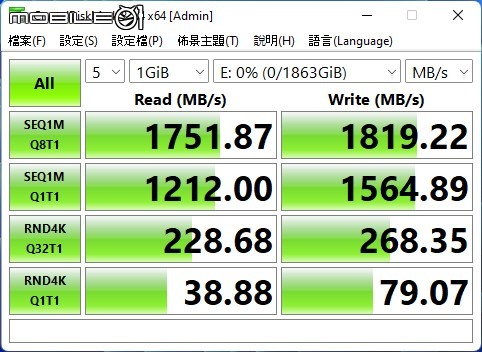

陈拔实际接上搭载 ASM2364 桥接芯片的 SILVERSTONE MS12M.2 SSD 外接盒进行测试，所跑出来的数据如下：

●ASUS TUF GAMING Z690 PLUS WIFI D4 主机板 BIOS 与效能测试

接下来就将处理器、存储器、SSD 等组件装上 ，来看看 ASUS TUF GAMING Z690 PLUS WIFI D4 主机板的效能配置，以下是搭配测试的系统组合：

○处理器：Intel Core i9-12900K

○存储器：G.Skill Trident Z Royal 皇家戟 DDR4-3600 C16 8GB x2

○系统 SSD：Samsung 980 Pro 1TB

○电源供应器：Seasonic TX-1000

○散热系统：ROG RYUJIN 2 360 AIO

○作业系统：Windows 11 Pro 21H2

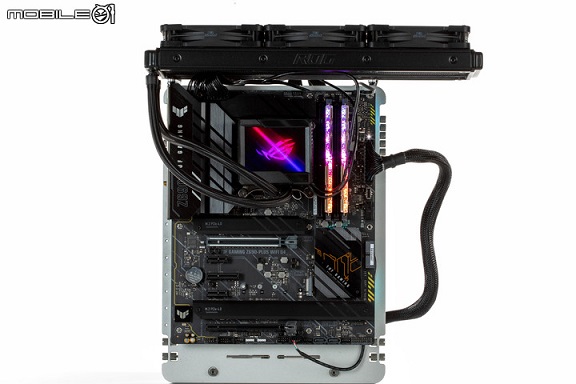

这次的测试平台状态。

●ASUS TUF GAMING Z690 PLUS WIFI D4 主机板 BIOS 设定

首先来看 BIOS 的部分，以下是 ASUS TUF GAMING Z690 PLUS WIFI D4 主机板载入预设值后的状态，相较于 ROG 系列主机板，TUF 系列提供了比较图像化的简易界面模式，首先陈拔先以这个模式进行介绍。

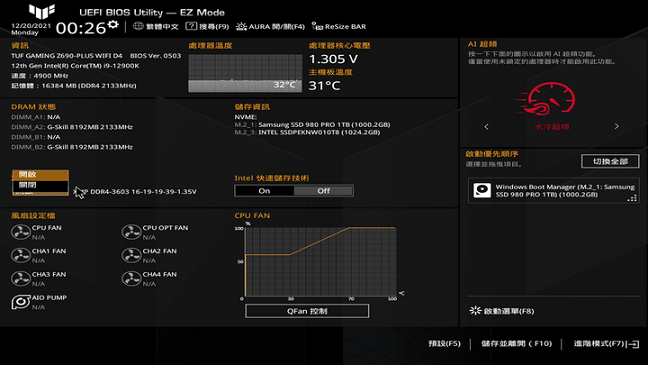

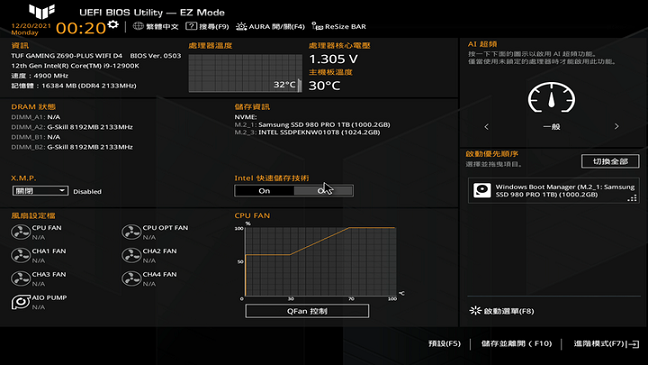

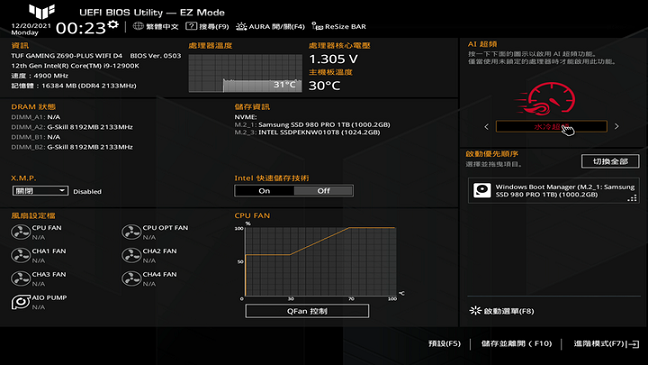

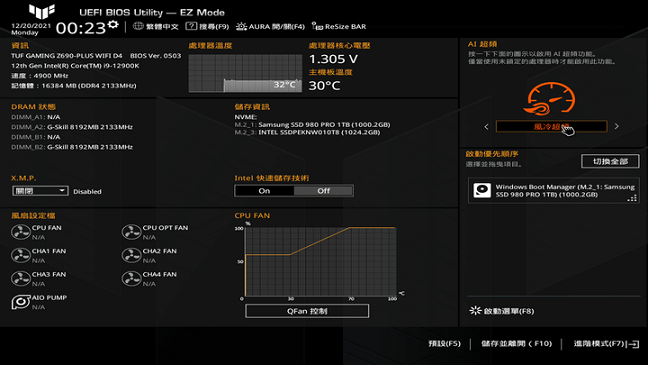

载入预设值后开机的状态，可以看到将 Core i9-12900K 处理器的最高时脉设定为 4.9 GHz，另外并未套用 XMP 存储器超频设定。

风冷超频

水冷超频

在这个设定模式下，ASUS TUF GAMING Z690 PLUS WIFI D4 主机板提供了简单的一键超频选项，除了预设的『一般』模式下，还提供了『风冷超频』以及『水冷超频』两个选项，主要针对处理器的 PL1 功耗墙限制加以设定。

而这个模式仅提供一组 XMP 存储器超频设定档套用。

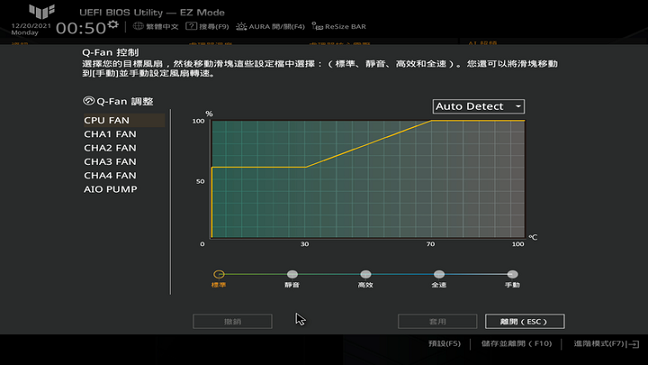

即便是在简易模式下，也能够进入 Q-Fan 功能选单调整风扇运作模式。

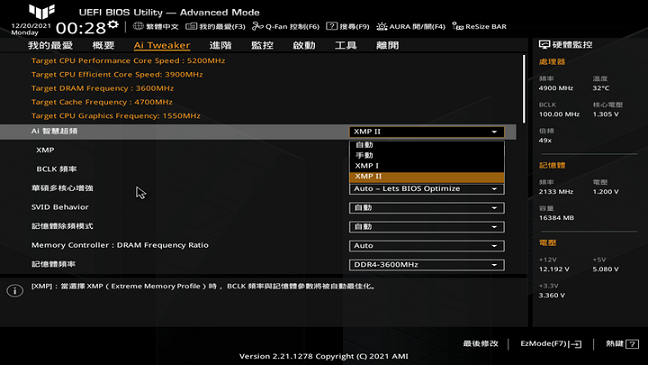

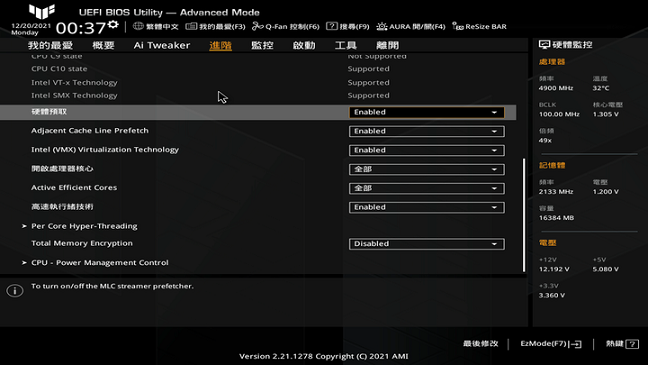

而在进入『进阶模式』后，就有比较多 XMP 模式可套用，但仍要看存储器模块本身的设定，另外在 P-Core 效能核心的最高频率部分也有所提升。

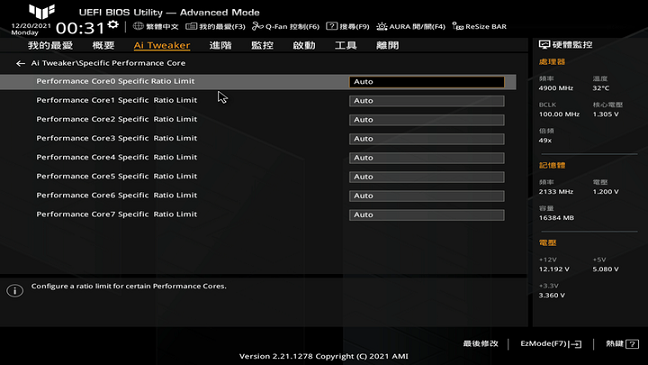

在 Ai Tweaker 功能下，可以针对个别 P-Core 效能核心的倍频限制进行设定。

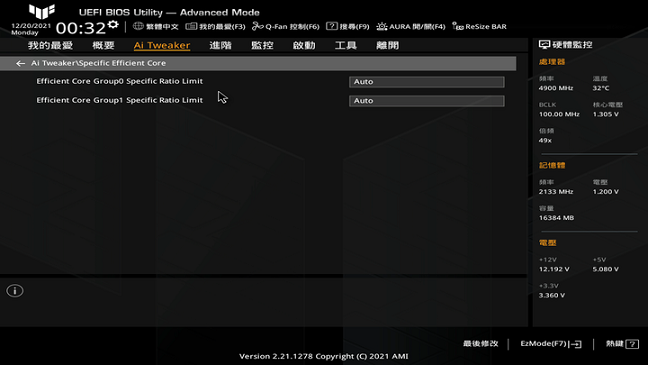

Efficient Core 效率核心的部分则是以群组进行设定。

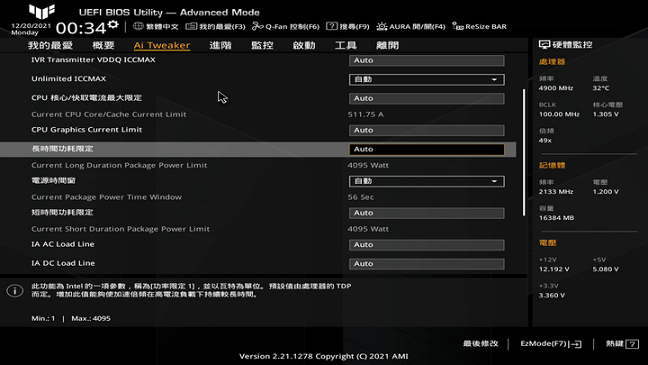

另外若是在简易模式下设定为水冷超频，在处理器 PL1 的功耗限制部分会自动调整到 4096w 的最高数值。

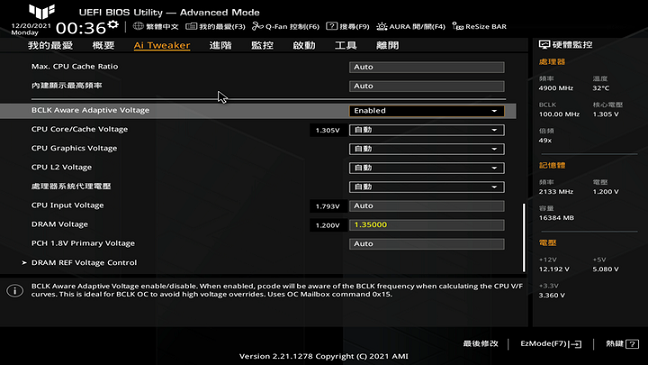

处理器与存储器电压的调整栏位。

处理器核心工作的调整栏位。

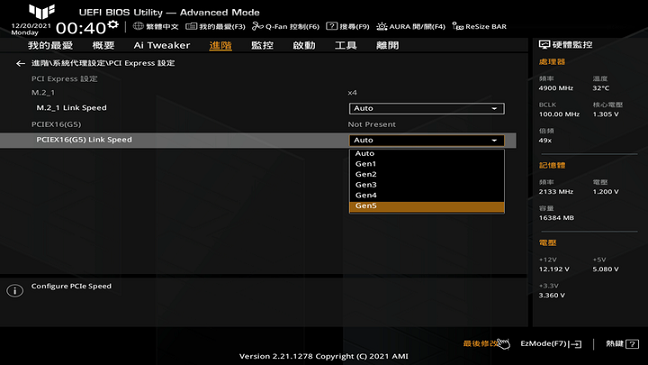

与处理器直连的 M.2_1 SSD 插槽以及 PCIe x16 插槽的设定栏位。

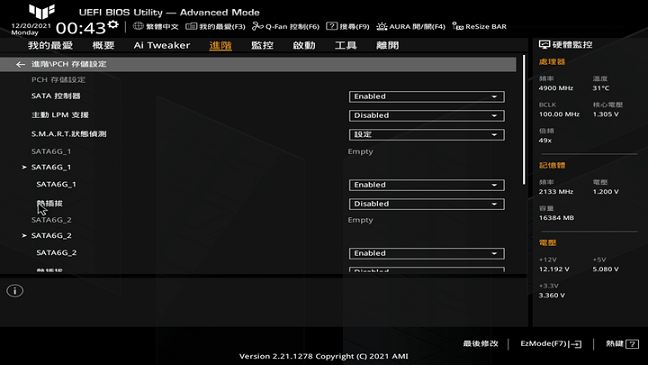

SATA 部分的储存界面设定。

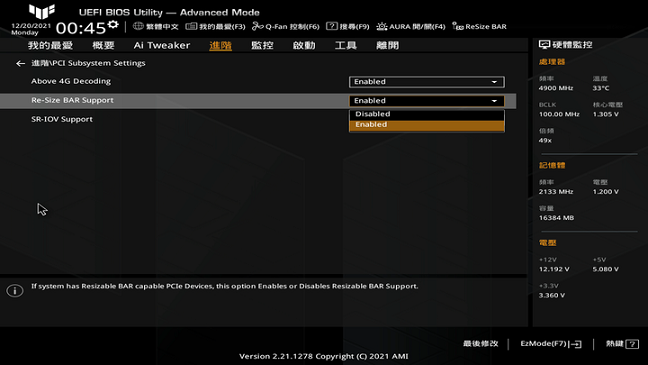

也提供可直接存取显示卡存储器的 Re-Size BAR 功能支援。

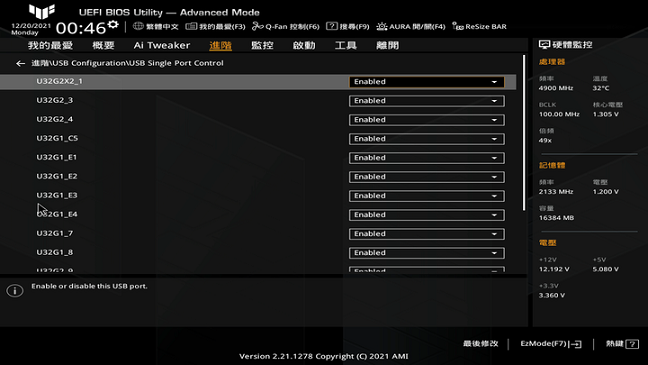

个别 USB 连接埠的控制页面。

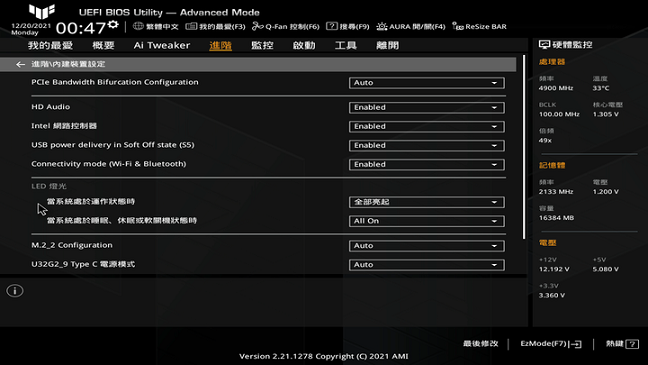

内建装置的设定页面。

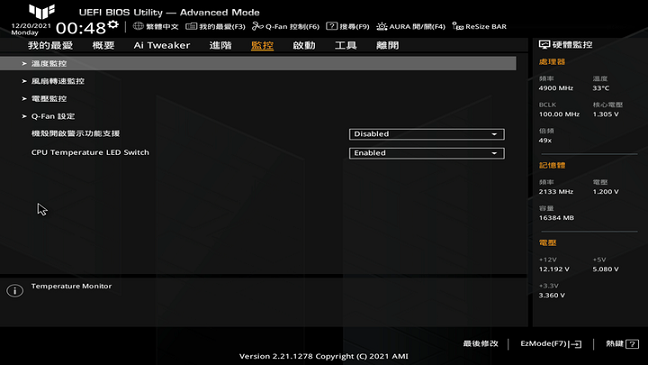

提供系统的温度、风扇转速、电压监控功能，并且可在此进行 Q-Fan 的风扇设定。

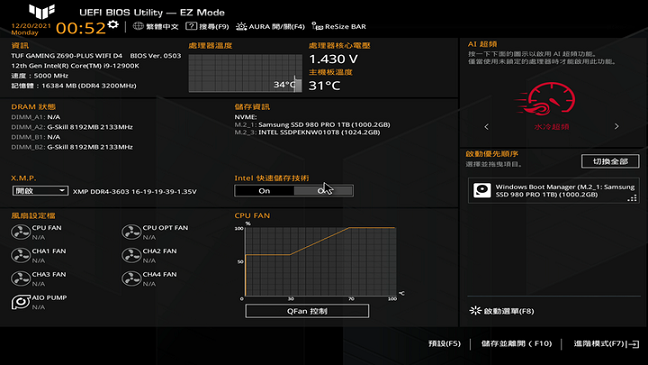

接着就在简易模式中套用 XMP 存储器超频设定，设定『水冷超频』模式下进行测试，主机板自行设定的处理器最高时脉为 5.0 GHz。

●ASUS TUF GAMING Z690 PLUS WIFI D4 主机板效能测试

接着就在上述设定下，对系统核心效能做简单的测试，以下是测试结果：

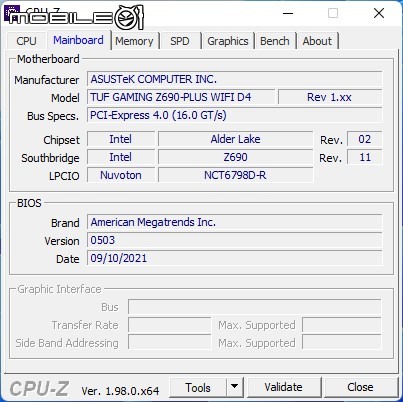

先用 CPU-Z 来看一下主机板的信息。

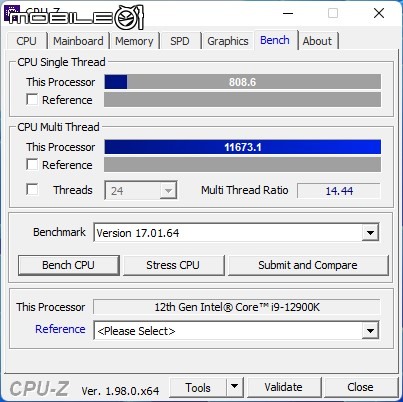

在 CPU-Z 的效能测试项目中，单核心的成绩为 808.6，多核心为 11673.1。

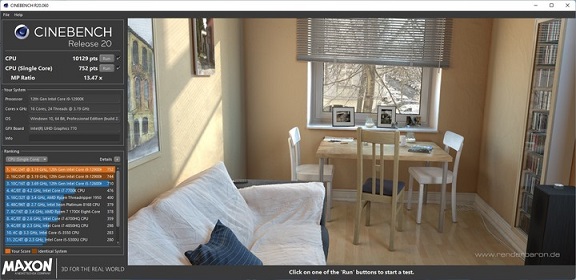

在 CineBench 处理器核心效能测试部分，R15 的分数是单核心 282 cb／多核心 3978cb、R20 是单核心 752 pts／多核心 10129pts、R23 是单核心 1957pts／多核心 27168pts。

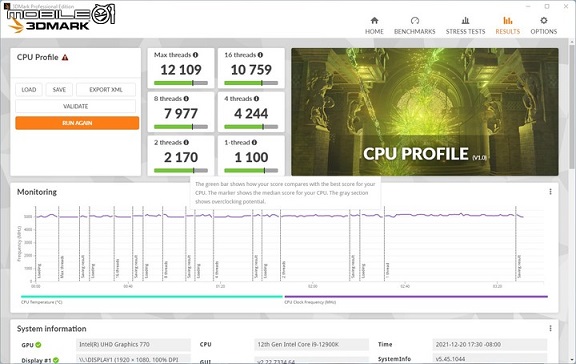

而在 3DMark 的 CPU PROFILE 测试项目中，单核心的表现分数为 1100，最大核心数的表现分数为 12109。

就核心效能表现成绩来看，只要搭配足够的处理器散热方案，在自动超频的 5.0GHz 设定下，ASUS TUF GAMING Z690 PLUS WIFI D4 主机板的供电设计可以扛住 Intel Core i9-12900K 的要求，那如果往更高一点的设定走呢？陈拔利用 Intel Extreme Tuning Utility（ XTU）超频应用程序来进行设定，以下是测试的结果：

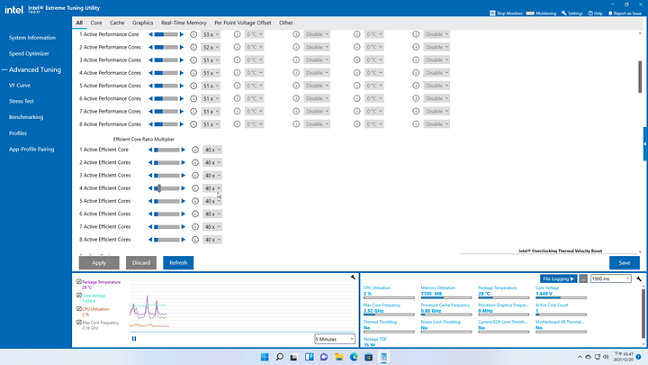

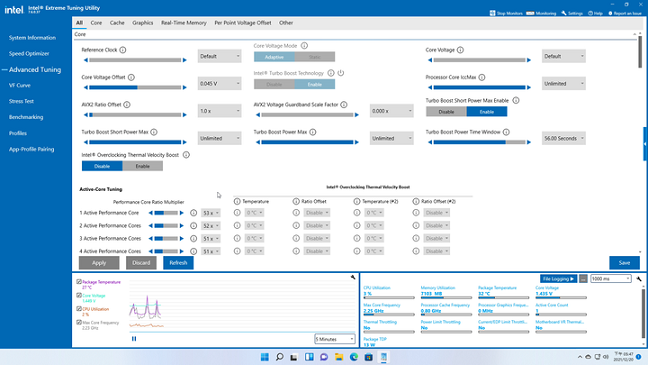

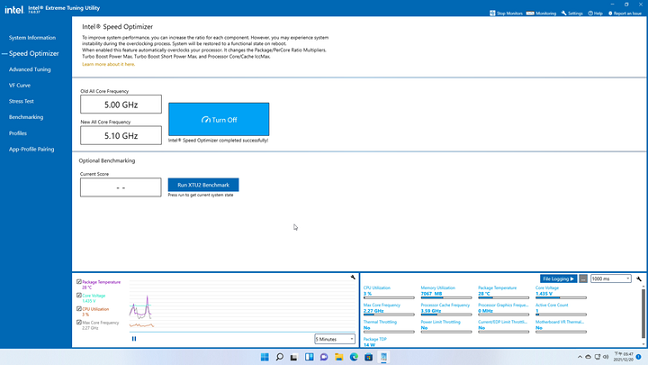

利用 Intel XTU 程序中的自动最佳化功能进行设定，所得到的最高核心时脉为 5.1GHz。

进入进阶调整页面来看一下详细的设定，将处理器功耗限制都设定为『Unlimited』。

可以看到 XTU 自动设定下，将 Intel Core i9-12900K 调整为官方设定的超频上限：P-Core 效能核心部分为 5.3 GHz x1、5.2 GHz x1、5.1 GHz x6，E-Core 效率核心则是全核 4.0 GHz 的设定。

压力测试

AVX 压力测试

AVX2压力测试

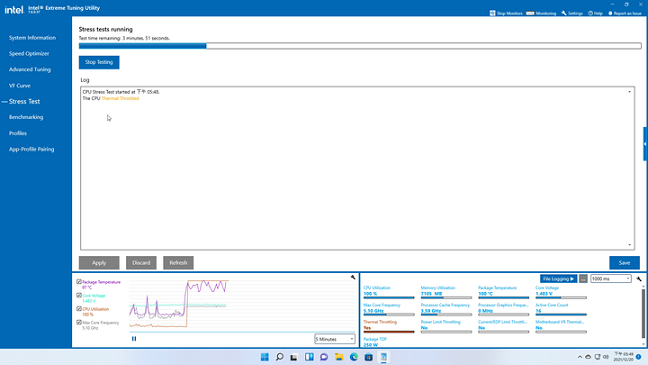

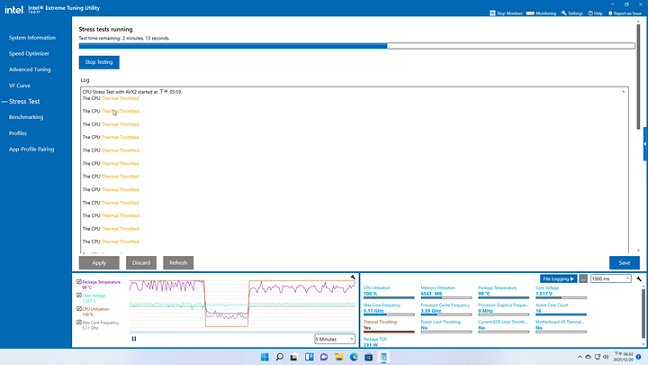

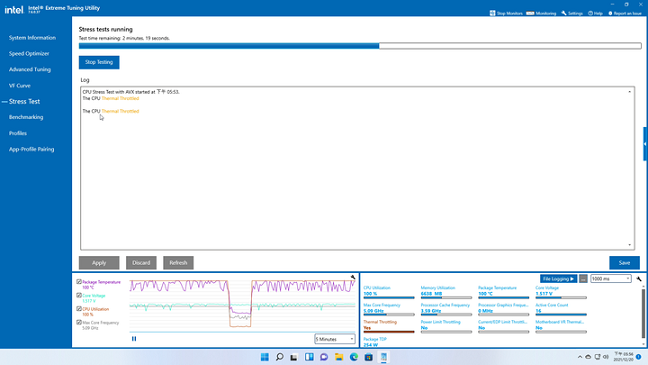

可以看到在 Intel 官方预设的超频设定下，虽然撞上温度墙的次数不少，但整体来说都维持在 5.1 GHz 的水平，处理器功耗则是在 250 至 260 W 左右。

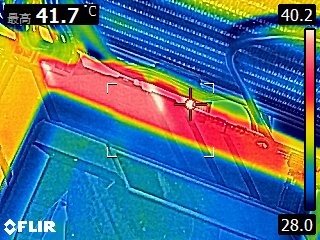

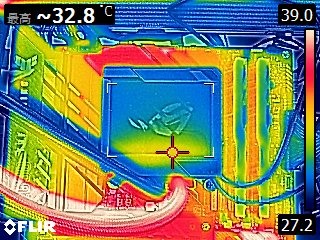

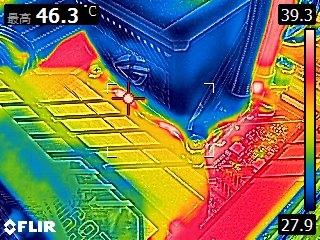

陈拔也在进行处理器压力测试时，利用 FILR 红外线测温仪量测处理器供电模块散热片的表面温度，所拍摄到的数值如下：

整体

侧面

上方

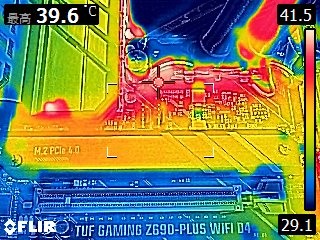

第一组 M.2

在处理器供电散热模块的表面温度大约可控制在 50 ℃ 以内，比拟高阶主机板的大型散热设计的确有不小的帮助。

●ASUS TUF GAMING Z690 PLUS WIFI D4 主机板开箱测试总结

虽然说 Intel 官方在发表第 12 代 Core 处理器时，是搭配 DDR5 存储器作为主推搭配，但是以目前市面上 DDR5 存储器的缺货以及价格状况来看，消费者的主力还是会选择 DDR4 存储器来进行组机搭配，而虽然这张 ASUS TUF GAMING Z690 PLUS WIFI D4 主机板在产品定位上并非是高阶的主机板，但是在用料与散热配置上，都能扛住 Core i9-12900K 在自动超频设定下的需求，只差在 PCIe 扩充卡插槽与 Thunderbolt 4 连接埠的配置上，仍与高阶主机板有所差距，若是在这方面没有未来扩充的需求，ASUS TUF GAMING Z690 PLUS WIFI D4 主机板可说是相当实惠的选择。
