LMV551是单个 5.5V、3MHz、低静态电流 (37μA) 运算放大器

产品详情

描述：

LMV55x是采用 TI 先进的 VIP50工艺实现的高性能、低功耗运算放大器。它们具有 3 MHz 的带宽，同时每个放大器仅消耗 37 μA 的电流，这是此类运算放大器中出色的带宽功率比。这些超低功率放大器具有稳定的单位增益，为需要宽带宽的超低功率应用提供了出色的解决方案。

LMV55x 具有轨到轨输出级和扩展到地以下的输入共模范围。

LMV55x 的工作电源电压范围为 2.7V 至 5.5V。这些放大器可以在很宽的温度范围（–40°C 至 125°C）内工作，使其成为汽车应用、ADS7818PG4传感器应用以及便携式仪表应用。LMV551采用超小型 5 引脚 SC70和 5 引脚 SOT-23封装。LMV552采用 8 引脚 VSSOP 封装。LMV554采用 14 引脚 TSSOP 封装。

特性：

●指定的 3V 和 5V 性能

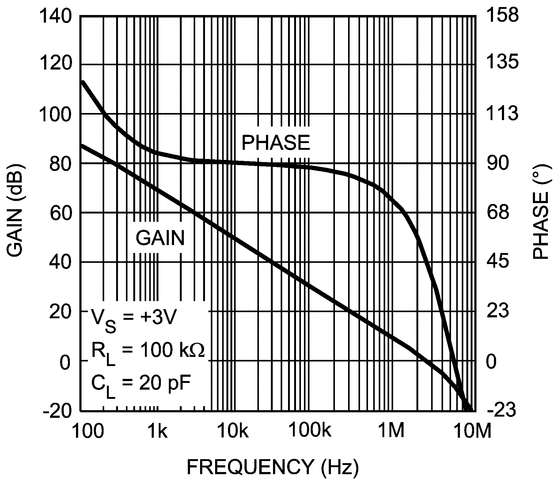

●高单位增益带宽 3 MHz

●电源电流（每个放大器） 37 μA

●共模抑制比 93 分贝

●PSRR 90 分贝

●压摆率 1 V/μs

●100kΩ 负载下的输出摆幅 70mV 离轨

●总谐波失真：0.003% at 1 kHz, 2 kΩ

●温度范围：–40°C 至 125°C

参数：

通道数 (#)：1

总电源电压（最大值）（+5V=5，+/-5V=10）：5.5

总电源电压 (Min) (+5V=5, +/-5V=10)：2.7

轨对轨：输入到 V-，输出

GBW (典型值) (MHz)：3

压摆率（典型值）（V/us）：1

Vos（偏移电压@ 25 C）（最大值）（mV）：3

每通道 Iq (Typ) (mA)：0.037

1 kHz 时的 Vn（典型值）（nV/rtHz）：70

工作温度范围 (℃)：-40 到 125

偏移漂移（典型值）（uV/C）：3.3

输入偏置电流 (Max) (pA)：38000

CMRR（典型值）(dB)：93

输出电流（典型值）（mA）：10

建筑学：双极
