四种常见的示波器探头介绍

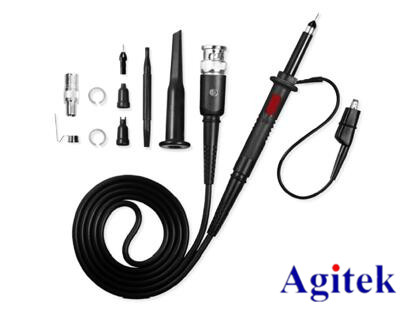

一、无源探头

衰减无源电压探头是最常用的探头，常见的无源探头带宽都在500MHz以下，大部分的中低端示波器都会标配两支或者四支无源探头。它是一种非常方便、价格相对便宜的探头。

高压探头和传输线探头也是属于无源探头的范畴。

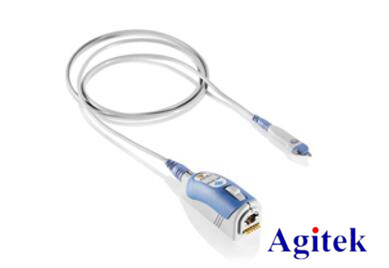

二、有源探头

有源探头输入阻抗高，带宽也可以做到很高。有源探头的不利条件是成本高，尺寸大，也需要电源进行供电。

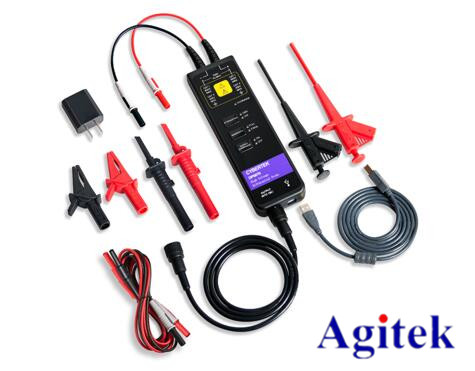

三、差分探头

差分探头分为有源差分探头和高压差分探头。测试高速信号，特别是差分信号时，只能使用对应的有源差分探头来测试。有源差分探头具有低的负载效应，更高的信号保真度，高动态范围以及极微小的温漂等特点。而在很多高压信号的测试上，一般使用高压差分探头测试。

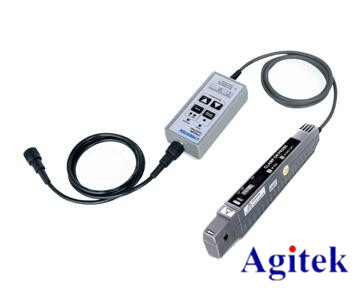

四、电流探头

用示波器来测试电流就会用到电流探头，常用的电流探头是利用霍尔原理来制作的。它通过测量电路周围磁场的变化来获得电流信号。

在选择电流探头时应注意几个主要参数：待测物电流大小、电流频率、交流还是直流、钳口的形状和大小、供电方式、接口形式等。

在实际测试过程中，我们应当选择合适的示波器探头。也只有这样，我们才能得到准确的测试结果。
