指针式万用表功能原理

指南针数字万用表是一种多用途、多测量范围的携带式测试工具，它是从业电器设备检修、电器产品检修工作人员们常常应用的测量仪表。

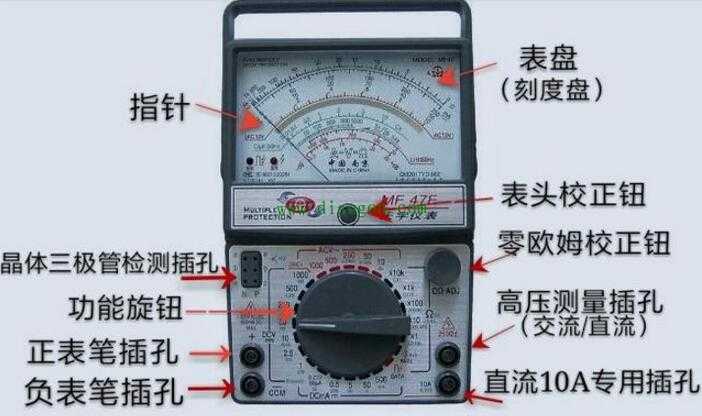

指南针数字万用表又称之为仿真模拟数字万用表。它关键由表杆内径量表、作用旋纽、表头校准钮、零欧母调整旋纽、直流电流表插口、直流电流表等组成。

指南针数字万用表重点部位是表头，它由一个含有电子整流器的“磁电式”仪表盘。能够 用于精确测量交流电流、交流电压、直流电流、电阻、晶体三极管变大倍率。也有指南针数字万用表额外一些作用，能够 精确测量交流电路、电感器、电容器、声频脉冲信号（輸出）这些。

指南针数字万用表的特性优劣关键以表头的敏感度来表明。敏感度是以精确测量工作电压时每伏若千欧（Ω/V）来考量的。敏感度越高，表明检测仪表对被测电源电路的危害越小，精确测量的偏差（不包含仪表盘表头自身的偏差）也越小。一般不错的指南针数字万用表表头的敏感度在10000~20000Ω/v（MF47型）。

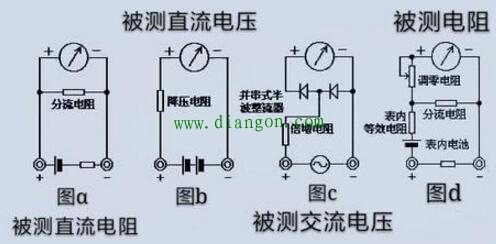

指南针数字万用表表头是一个仅有uA级的电流计头，它在精确测量交流电流、交流电压时，依据不一样的测量范围，在电源电路中串连了尺寸不一样阻值的电阻器，以保证表头的安全性，不会串连电流量过大而促使表头被烧毁。

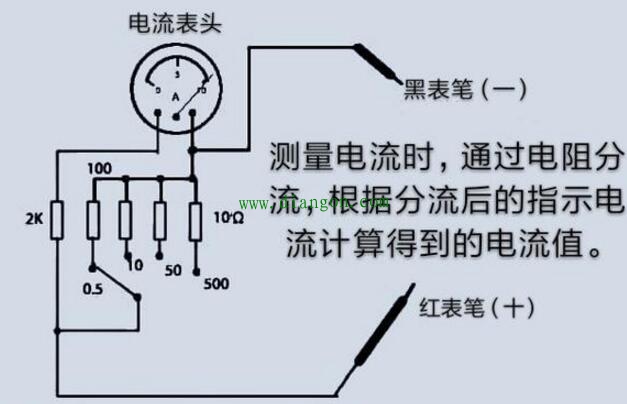

它在精确测量直流电流的情况下，也是依据不一样的挡位，串联了不一样阻值的电阻器，那样在电容串联的两边的电流，务必达到满度的标示，又不会数字万用表表头过电流。精确测量直流电流时，根据电容串联分离，依据分离后的标示电流计算获得的电流。

它在精确测量被测电阻的阻值情况下是依据全。电源电路欧姆定律的公式计算。那样就规定数字万用表內部额外一只1.5v电池和一块9v的髙压层叠池。而1.5v的电池，→关键用以欧母档1Ω~1kΩ的低阻精确测量，而9v层叠充电电池关键用以数字万用表的高阻档10K、100K挡位来精确测量兆欧级（MΩ）电阻的阻值的精确测量。

下边简易的介绍一下指南针数字万用表的应用常见问题；
①测量范围切换开关务必拨在必须精确测量的挡位上，不可以弄错，假如精确测量工作电压时误将切换开关拨在电流量档或是电阻器档，则可能毁坏数字万用表。
②在精确测量电流量或工作电压时，假如针对被测电流量、工作电压尺寸心里沒有数，应当先调到较大测量范围上，以保证表针（表头）不会打烂，随后再调到适合的测量范围上精确测量，以减少偏差。可是谨记不能通电变换测量范围电源开关。
③在精确测量交流电压或直流电流时，务必留意数字万用表直流电流表的旋光性。diangon.com正负极端应各与电源电路的正负极端相连。在精确测量电流量时，应需注意务必把电源电路断掉，将直流电流表串连在电源电路中。
④在精确测量2500v沟通交流或直流高压电源工作电压时，要留意生命安全，检测直流电流表应当各自插进“2500v”及“一”插口中。
⑤精确测量电阻器时务必将被测电源电路与开关电源断开，当电源电路中有电容器存有时务必先将电容器开展充放电，以防毁坏表头。电阻器精确测量时，测量范围应当挑选适合。在精确测量低电阻器时要留意回路电阻，在精确测量高电阻器时（超过10kΩ），应当留意不能添加并联电路（比如不可将每人必备触碰直流电流表的金属材料一部分或电阻的导线一部分）。
⑥数字万用表上有一个“零欧母校准钮”，它是供精确测量电阻器时要的，精确测量时最先将正负极直流电流表接线，调节零欧母校准旋纽，使表针偏移指到0部位，若没法调整表针的0点，则表明数字万用表內部的电池电压不够或內部触碰一部分空气氧化。
⑦相匹配指南针数字万用表而言，每一次精确测量结束后，应当将切换开关拨到精确测量交流电流的最大一档上，以防别人误用，导致数字万用表的毁坏。
