常用电路保护元件有哪些？

电子电路很容易在过压、过流、浪涌等情况发生的时候损坏，随着技术的发展，电子电路的产品日益多样化和复杂化，而电路保护则变得尤为重要。电路保护元件也从简单的玻璃管保险丝，变得种类更多，防护性能更优越。

电路保护的意义是什么？

在各类电子产品中，设置过压保护和过流保护变得越来越重要，那么电路保护的意义到底是什么，今天就来跟大家聊一聊：
(1)由于如今电路板的集成度越来越高，板子的价格也跟着水涨船高，因此我们要加强保护。
(2)半导体器件，IC的工作电压有越来越低的趋势，而电路保护的目的则是降低能耗损失，减少发热现象，延长使用寿命。
(3)车载设备，由于使用环境的条件比一般电子产品更加恶劣，汽车行驶状况万变，汽车启动时产生很大的瞬间峰值电压等。因此，在为这些电子设备配套产品的电源适配器中，一般要使用过压保护元件。
(4)通信设备，通信场所对防雷浪涌有一定的要求，在这些设备中使用过压保护、过流保护元件就变得重要起来，它们是保证用户人身安全和通信正常的关键。
(5)大部分电子产品出现的故障，都是电子设备电路中出现的过压或者电路现象造成的，随着我们对电子设备质量的要求越来越高，电子电路保护也变得更加不容忽视。
那么电路保护如此重要，常用的电路保护元件有哪些？今天就给大家介绍几种。

一、防雷器件

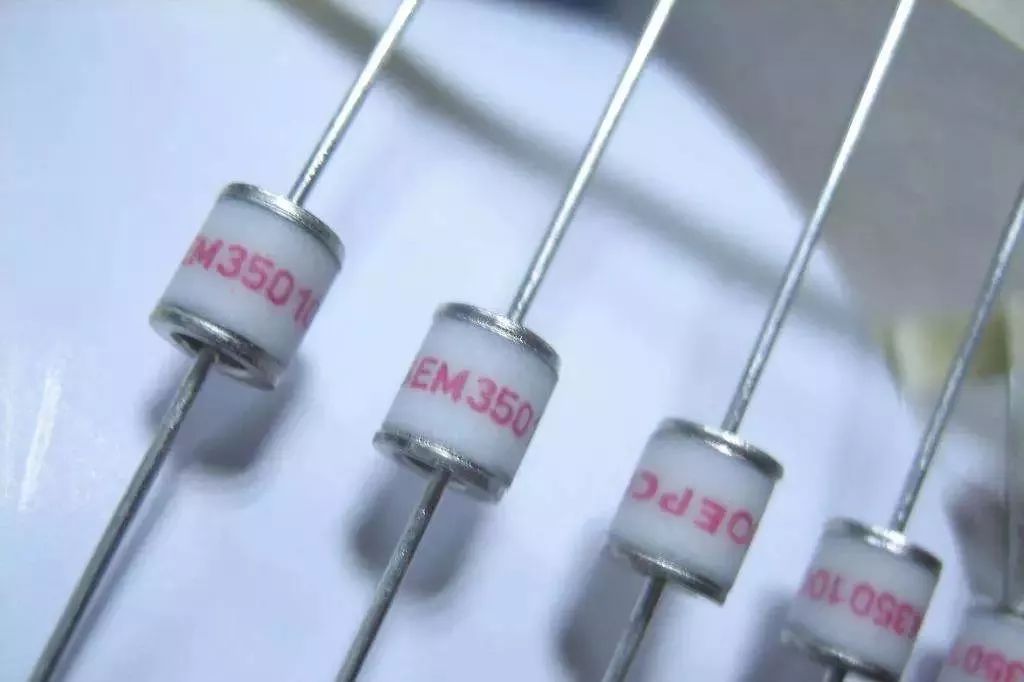

1、陶瓷气体放电管：
防雷器件中应用最广泛的是陶瓷气体放电管，之所以说陶瓷气体放电管是应用最广泛的防雷器件，是因为无论是直流电源的防雷还是各种信号的防雷，陶瓷气体放电管都能起到很好的防护作用。

其最大的特点是通流量大，级间电容小，绝缘电阻高，击穿电压可选范围大。

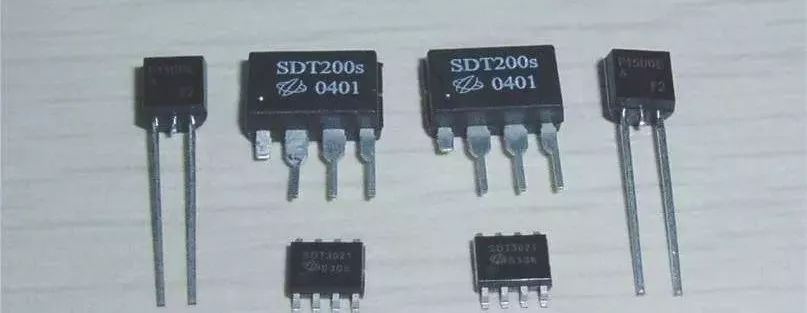

2、半导体放电管：
半导体放电管是一种过压保护器件，是利用晶闸管原理制成的，依靠PN结的击穿电流触发器件导通放电，可以流过很大的浪涌电流或脉冲电流。其击穿电压的范围，构成了过压保护的范围。

固体放电管使用时可直接跨接在被保护电路两端。具有精确导通、快速响应（响应时间ns级）、浪涌吸收能力较强、双向对称、可靠性高等特点。

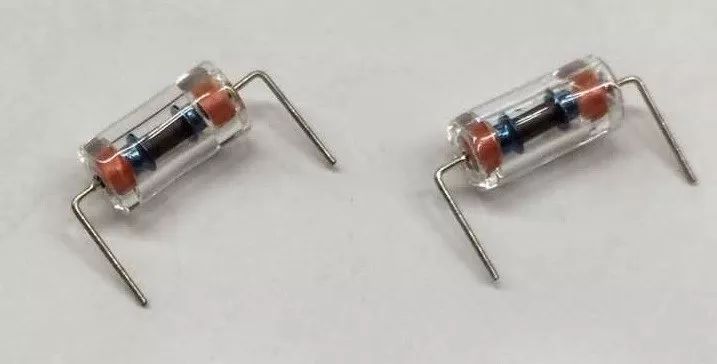

3、玻璃放电管：
玻璃放电管（强效放电管、防雷管）是20世纪末新推出的防雷器件，它兼有陶瓷气体放电管和半导体过压保护器的优点：绝缘电阻高（≥10^8Ω）、极间电容小（≤0.8pF）、放电电流较大（最大达3 kA）、双向对称性、反应速度快（不存在冲击击穿的滞后现象）、性能稳定可靠、导通后电压较低，

此外还有直流击穿电压高（最高达5000V）、体积小、寿命长等优点。其缺点是直流击穿电压分散性较大（±20%）。

二、过压器件

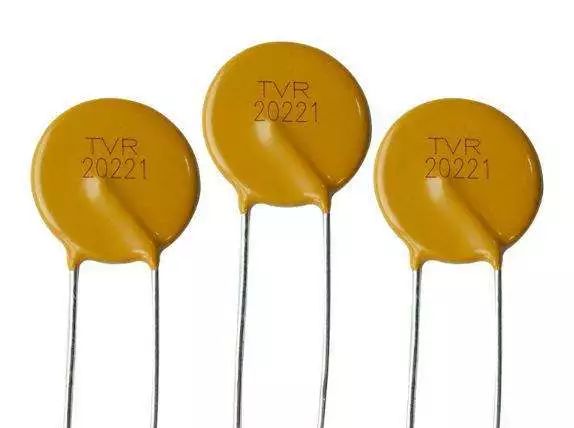

1、压敏电阻：
压敏电阻也是一种用得最多的限压器件。利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。
压敏电阻的响应时间为ns级，比空气放电管快，比TVS管稍慢一些，一般情况下用于电子电路的过电压保护其响应速度可以满足要求。压敏电阻的结电容一般在几百到几千pF的数量级范围，很多情况下不宜直接应用在高频信号线路的保护中，应用在交流电路的保护中时，因为其结电容较大会增加漏电流，在设计防护电路时需要充分考虑。压敏电阻的通流容量较大，但比气体放电管小。

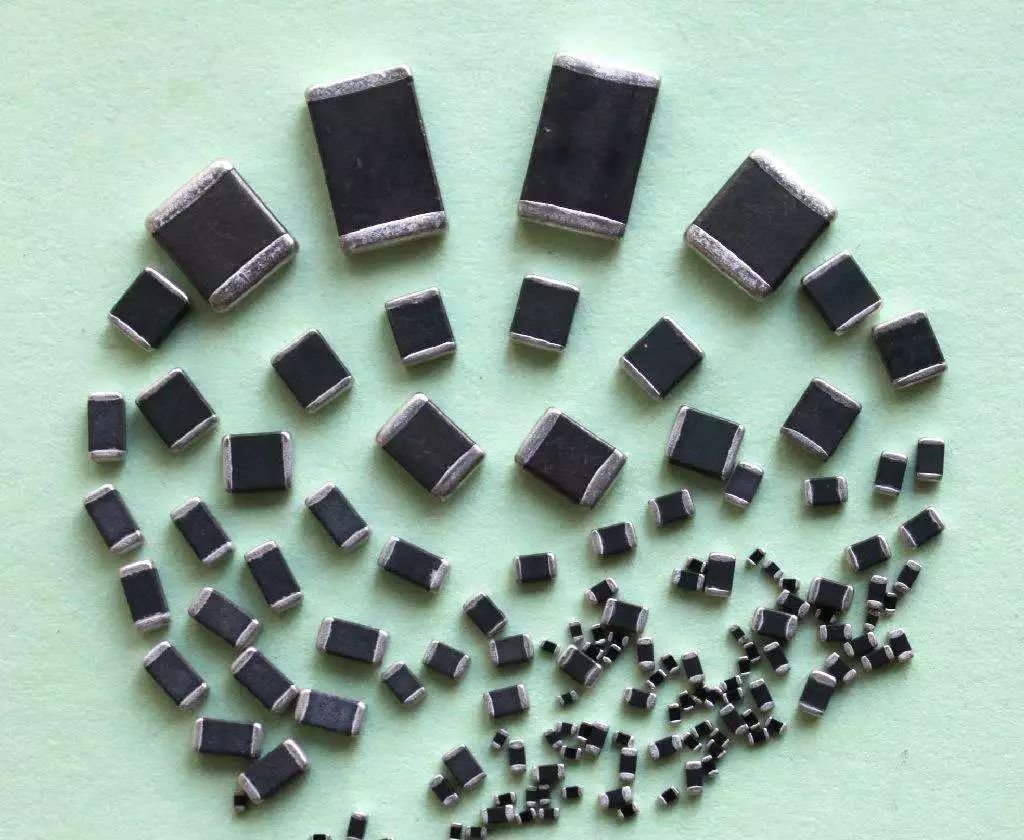

2、贴片压敏电阻的作用：
贴片压敏电阻主要用于保护元件和电路，防止在电源供应、控制和信号线产生的ESD。

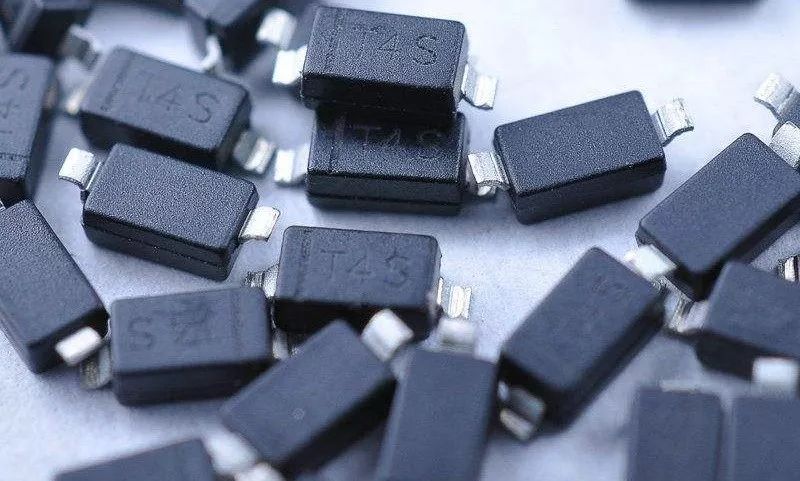

3、瞬态抑制二极管：
瞬态抑制器TVS二极管广泛应用于半导体及敏感器件的保护，通常用于二级保护。基本都会是用于在陶瓷气体放电管之后的二级保护，也有用户直接将其用于产品的一级保护。

其特点为反应速度快(为 ps 级) ，体积小 ，脉冲功率较大 ，箝位电压低等。其 10/1000μs波脉冲功率从400W ～30KW，脉冲峰值电流从 0.52A～544A ；击穿电压有从6.8V～550V的系列值，便于各种不同电压的电路使用。

三、过流器件

1、自恢复保险丝：
自恢复保险丝PPTC就是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，硫化反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。自恢复保险丝（PPTC：高分子自恢复保险丝）是一种正温度系数聚合物热敏电阻，作过流保护用，可代替电流保险丝。电路正常工作时它的阻值很小（压降很小），当电路出现过流使它温 度升高时，阻值急剧增大几个数量级，使电路中的电流减小到安全值以下，从而使后面的电路得到保护，过流消失后自动恢复为低阻值。

四、静电元件

1、ESD静电放电二极管：
ESD静电放电二极管是一种过压、防静电保护元件，是为高速数据传输应用的I/O端口保护设计的器件。ESD静电二极管是用来避免电子设备中的敏感电路受到ESD(静电放电)的影响。可提供非常低的电容，具有优异的传输线脉冲（TLP）测试，以及IEC6100-4-2测试能力，尤其是在多采样数高达1000之后，进而改善对敏感电子元件的保护。

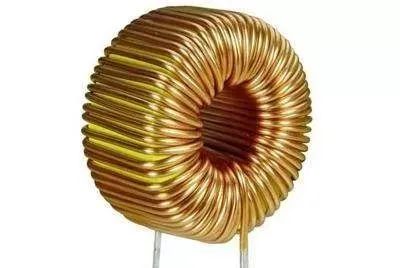

2、电感的作用：
电磁的关系相信大家都清楚，电感的作用就是在电路刚开始的时候，一切还不稳定的时候，如果电感中有电流通过，就一定会产生一个与电流方向相反的感应电流(法拉第电磁感应定律)，等到电路运行了一段时间后，一切都稳定了，电流没有什么变化了，电磁感应也就不会产生电流，这时候就稳定了，不会出现突发性的变故，从而保证了电路的安全，就像水车，一开始由于阻力转动的比较慢，后来慢慢趋于平和。
3、磁珠的作用：
磁珠有很高的电阻率和磁导率，他等效于电阻和电感串联，但电阻值和电感值都随频率变化。他比普通的电感有更好的高频滤波特性，在高频时呈现阻性，所以能在相当宽的频率范围内保持较高的阻抗，从而提高调频滤波效果，在以太网芯片上用到过。
