LM99是采用 TruTherm 技术和 SMBus 接口的远程和本地温度传感器

产品详情

描述：

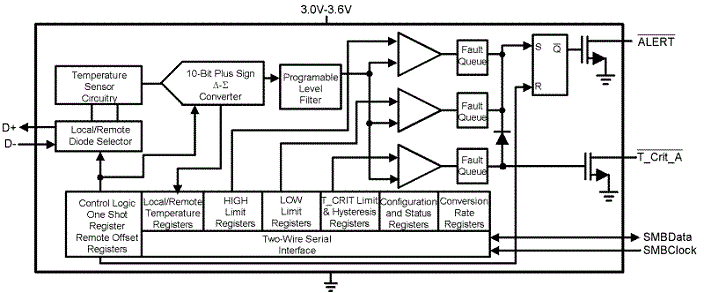

LM99是具有 2 线系统管理总线 (SMBus) 串行接口的 11 位远程二极管温度传感器。LM99 可准确测量：(1) 自身温度和 (2) 远程二极管连接晶体管的温度，例如 2N3904或图形处理器单元 (GPU)、计算机处理器单元（CPU 或其他 ASIC）上常见的热二极管. LM99 远程二极管温度传感器将远程ADSP-21160NCB-100传感器的温度降低 16°C 并在该转换温度下运行：

T实际二极管结= T LM99 + 16°C

本地温度读数不需要偏移。

LM99 有一个偏移寄存器，它提供了一种与各种热二极管精确匹配的方法。

LM99 和 LM99-1功能相同，但 SMBus 从机地址不同。这允许每个中的一个同时在同一总线上。

当任何温度超出由高和低温度限制寄存器设置的预编程窗口或超过 T_CRIT 温度限制时，就会激活ALERT输出。所述的激活T_CRIT_A当任何温度超过T_CRIT编程的限制发生。

特性：

●准确感应远程二极管的温度

●偏移寄存器允许使用各种热二极管

●板载本地温度传感

●10 位加号远程二极管温度数据格式，0.125 °C 分辨率

●T_CRIT_A输出对系统关闭有用

●ALERT输出支持 SMBus 2.0 协议

●SMBus 2.0 兼容接口，支持超时

●8 引脚 VSSOP 封装

主要规格：

●电源电压 3.0V 至 3.6V

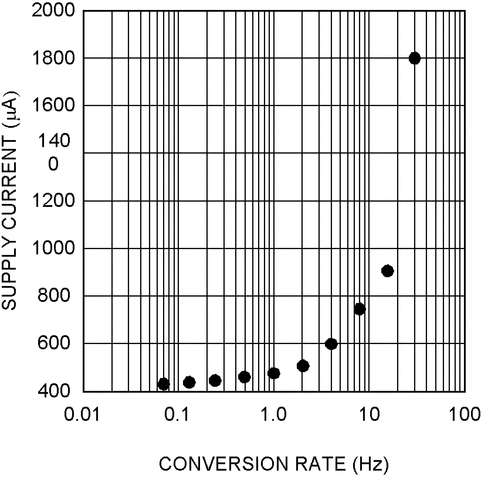

●电源电流 0.8 mA（典型值）

●本地温度精度（包括量化误差）

○T A = 25°C 至 125°C ±3.0°C（最大值）

●远程二极管温度精度（包括量化误差）

○T A = 30°C 至 50°C，TD = 120°C 至 140°C ±1.0°C（最大值）

○T A = 0°C 至 85°C，TD = 25°C 至 140°C ±3.0°C（最大值）

参数：

本地传感器精度 (Max) (+/- C)：3

类型：偏僻的

工作温度范围 (℃)：0 到 85

电源电压 (Min) (V)：2.7

接口类型：I2C、SMBus

电源电压 (Max) (V)：5.5

电源电流（最大） (uA)：1700

温度分辨率（最大）（位）：8

特征：一键转换，ALERT

远程通道 (#)：1

地址：2
