钳形电流表的构造及运用办法

当咱们电工需求在不断开电路的状况下丈量电流的场合，便需求运用到钳形电流表（有时简称钳形表、钳表）。钳形电流表即是一种用于丈量正在作业的电气线路中电流巨细的外表，是电工们很常用的丈量东西。钳形电流表分为钳形沟通电流表和钳形交直流表两大类，有的还能够丈量沟通电压。

构造

钳形表通常作为沟通电流表运用，在其表头上有一个钳形头，在丈量电流时，钳形表不需求与待测电路联接，只需将供电导线（只一条）穿过钳口，便可直接进行电流的丈量。

钳形表首要是由钳头、钳头扳机、坚持按钮、功用旋钮、液晶显现屏、表笔插孔以及红、黑两支表笔等有些构成的。钳头用来钳住导线丈量电流，红表笔和黑表笔首要用来联接钳形表丈量电阻和电压。

钳形表的钳头首要用于在丈量沟通电流时钳住被测导线，运用电流互感器原理感应导线电流。

钳形表的钳头扳机首要用于开闭钳头，按下时钳头翻开，松开时钳头闭合。

钳形表的坚持按钮首要用于查看电子电路时坚持所丈量的数据，以便当读取记载数据。

钳形表的功用旋钮首要关于钳形表一表多用的特征，为纷歧样的查看设置相对应的量程。

钳形表的液晶显现屏首要用于显现查看数据、数据单位、挑选量程等信息。

表笔插孔首要用于联接表笔的引线插头和绝缘测验附件。红表笔联接VΩ插孔，黑表笔联接接地端。

钳形沟通电流表本质上是由一只电流互感器和一只整流系外表所构成，被丈量的载流导线恰当于电流互感器的原绕组，在铁芯上的是电流互感器的副边绕组，副边绕组与整流系外表接通。依据电流互感器原、副边绕组间必定的改动份额联络，整流系外表的便能够显现出被丈量线路的电流值。

钳形交直流表是一个电磁系外表，放置在钳口中的被丈量载流导线作为励磁线圈，磁通在铁芯中构成回路，电磁式丈量安排坐落铁芯的缺口基地，受磁场的效果而偏转，取得读数。因其偏转不受丈量电流的影响，所以可丈量交直流电流。

钳形表的作业原理：

钳形电流表的作业原理是：树立在电流互感器作业原理的根底上的，当握紧钳形电流表扳手时，电流互感器的铁心能够翻开，被测电流的导线进入钳口内部作为电流互感器的一次绕组。当放松扳手铁心闭合后，依据互感器的原理而在其二次绕组上发作感应电流，电流表指针偏转，然后指示出被测电流的数值。

值得留心的是：因为其原理是运用互感器的原理，所以铁心是不是闭合严密，是不是有许多剩磁，对丈量效果影响很大，当丈量较小电流时，会使得丈量差错增大。这时，可将被测导线在铁心上多绕几圈来改动互感器的电流比，以增大电流量程。

运用办法

钳形电流表的运用办法简略，如上右图所示，丈量电流时只需求将正在作业的待测导线夹入钳形电流表的钳形铁芯内，然后读取数显屏或指示盘上的读数即可。运用很简略吧，夹住丈量导线就行了。不过如今数字钳形电流表的广泛运用，给钳形表增加了许多万用表的功用，比方电压、温度、电阻等（有时称这类多功用钳形表为钳形万用表，如右图所示，外表上有两个表笔插孔），可经过旋钮挑选纷歧样功用，运用办法与通常数字万用表相差无几。关于一些特有功用按钮的意义，则应参阅对应的阐明书。此外运用钳形电流表时应留心以下几个疑问：

挑选适宜的量程挡，不能够用小量程挡丈量大电流，假定被测电流较小，可将载流导线多绕几个圈放入钳口进行丈量，可是应将读数除以绕线圈数后才是实习的电流值。丈量结束后要将调停开关放在最许多程挡方位（或封闭方位），以便下次安全运用。不要在丈量进程中切换量程挡。留心电路上的电压要低于钳形表额定值，不行用钳形电流表去丈量高压电路的电流，不然，简略构成事端或致使触电风险。

在住所运用中运用钳形表：

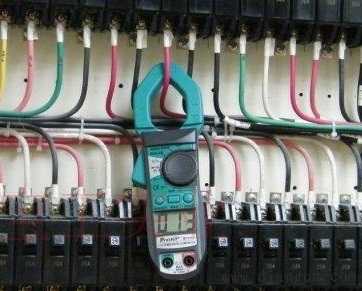

关于住所设备电工来说，钳形表是用于在配电盘处对各个分支电路上的负载进行丈量的必备东西。尽管对电流进行查看常常现已满意，但有时这种查看不会跟着负载的接通与断开以及履历若干个周期等而供给无缺画面。电气体系中的电压应当是安稳的，但电流却改动很大。

为了查看某个电路上的峰值或最差状况负载，请运用一个具有最小值/最大值功用的钳形表，该功用是关于丈量存在时刻善于 十0 ms 或大概 8 个周期的高电流而方案的。这些电流会致使可致使断路器的恼人脱扣的间歇过载状况。

在断路器或熔断器的负载侧进行丈量。断路器将介意外事端短路时将电路断开。这关于任何类型的直触摸摸电压丈量来说都尤为首要。即便钳形表的夹钳具有绝缘，因而具有一种直触摸摸电压丈量所没有的维护等级，当心慎重依然是必要的。

住所设备中电气作业中的一个多见疑问是要将电气插座与断路器对应起来。在辨认一个特定插座坐落哪个电路方面，钳形表十分有用。首要要在配电盘上取得电路的现有电流的基准读数。然后，将钳形表置于最小值/最大值办法。来到有关插座处，刺进一个负载(一个电吹风较为抱负)，接通其电源一两分钟。查看钳形表的最大电流读数是不是改动。一个电吹风通常会吸入 十-13 A 电流，因而，应当有可发觉的纷歧样。假定读数一样，则阐明运用的断路器不精确。

在商业运用中运用钳形表：

钳形表用于在配电盘处对馈线以及分支电路上的电路负载进行丈量。分支电路上的丈量总应在断路器或熔断器的负载侧进行。
1.应对馈线电缆的平衡状况和负载状况进行查看：悉数三相上的电流应当大概一样，以将回来中线的电流降到最低。
2.还应查看中线是不是过载。在带有谐波负载时，即便馈线各相平衡，中线也有或许带着大于馈线的电流。
3.还应当查看每个分支电路是不是或许发作过载。
4.究竟，应当对接地回路进行查看。应具有极小的对地电流。

钳形表的丈量：

测验走漏电流：

要查看分支电路上是不是有走漏电流，将前方和中线放在钳形表的夹爪中。丈量到任何电流均为走漏电流，即回来到接地回路的电流。供给电流(黑线)和回来电流(白线)生成相对的磁场。电流应当持平(而且方向相反)，相对的磁场应当互相抵消。假定没有抵消，则意味着一些电流(称为走漏电流)正在从另一条通路回来，仅有的其它通路即是接地回路。假定您在供给电流和回来电流之间查看到一个净电流，则需求思考负载和电路的性质。一个接线过错的电路或许使高达总负载电流一半巨细的电流流过接地体系。假定丈量到的电流十分高，则很或许存在接线疑问。走漏电流也或许由负载走漏或绝缘不良而致使。

电机中的绕组发作磨损或夹持安排中存在湿气是多见的元凶巨恶。假定您置疑存在走漏，则运用一个兆欧表进行断电测验将有助于评价电路绝缘的无缺性，并协助断定是不是存在疑问以及哪里呈现了疑问。

丈量各个负载：

要丈量各个负载，能够在插座处运用一条引出线。它只不过是一条延伸的电缆，其外部绝缘已被剥除以使黑色、白色和绿色导线显露。这比将插座撤出而触摸到导线要简略得多。将负载插到电缆上，并将电缆插到插座中。要丈量负载电流，夹住黑色导线。直接在绿色导线上或在黑色导线连同白色导线上进行接地电流查看。

电机和驱动器丈量：

加载：以三相的均匀值丈量的电机吸入电流不该逾越电机的满负载电流额定值(乘以容许过载系数)。另一方面，负载电流低于满负载电流的 60% 的电机(大都是这么)功率越来越低，功率因数也会降低。

电流平衡：电流不平衡或许标明电机绕组呈现疑问(例如，因内部短路而在磁场绕组上发作纷歧样电阻)。通常来说，不平衡应当低于 十 %。(为了核算不平衡，首要要核算三相读数的均匀值;然后找到与均匀值的最大差错并除以均匀值。)当三相中有一相没有电流时，极高的电流不平衡为单相不平衡。这通常由断开的熔断器致使。

浪涌电流 直接加压起动(经过机械起动器)的电机具有一个冲击电流)。冲击电流在旧式电机上可抵达大概 500 %，而在节能型电机上高达 1200 %。冲击电流假定过高，常常会致使电压突降和恼人的脱扣。高级钳形表具有一个“突波”功用，可在突波电流上触发，并捕获正本在值。

峰值负载(冲击负载)：一些电机遇饱尝冲击负载，它们能够致使满意的电流浪涌以使电机操控器中的过载电路脱扣。幻想一下作业中遇到一个硬结的电锯。能够运用最小值/最大功用来记载由冲击负载吸收的最差状况电流。

钳形表的运用进程：

1.依据被测电流的品种电压等级精确挑选钳形电流表。通常沟通500V以下的线路，选用T301型。丈量高压线路的电流时，应选用与其电压等级相符的高压钳形电流表。
2.精确查看钳形电流表的外观状况，钳口闭合状况及表头状况等是不是正常。若指针没在零位，应进行机械调零。
3.依据被测电流巨细来挑选适宜的钳型电流表的量程。挑选的量程应稍大于被测电流数值。若不知道被测电流的巨细，应先选用最许多程估测。
4.精确丈量。丈量时，应按紧扳手，使钳口翻开。将被测导线放入钳口基地，松开扳手并使钳口闭合严密。
5.读数后，将钳口翻开，将被测导线退出，将档方坐落电流最高级或OFF档。
丈量实例：丈量作业中笼型异步电动机作业电流。依据电流巨细，能够查看区分电动机作业状况是不是正常，以确保电动机安全作业，延伸运用寿数。首要精确挑选钳型电流表的电压等级，查看其外观绝缘是不是杰出，有无破损，指针是不是摇摆活络，钳口有无锈蚀等。依据电动机功率估量额定电流，以挑选表的量程。丈量时，能够每相测一次，也能够三相测一次，此刻表上数字应为零，(因三相电流相量和为零)，当钳口内有两根相线时，表上显现数值为第三相的电流值，经过丈量各相电流能够区分电动机是不是有过载景象(所测电流逾越额定电流值)，电动机内部或电源电压是不是有疑问，即三相电流不平衡是不是逾越十%的极限。

钳形表的运用留心：

1.因为钳形电流表要触摸被测线路，所以丈量前必定查看表的绝缘功用是不是杰出。即外壳无破损，手柄应清洗枯燥。
2.丈量时，应带绝缘手套或洁净的线手套。
3.丈量时，应留心身体各有些与带电体坚持安全间隔(低压体系安全间隔为0.1～0.3 m)。
4.钳形电流表不能丈量裸导体的电流。
5.严厉按电压等级选用钳形电流表：低电压等级的钳形电流表只能测低压体系中的电流，不能丈量高压体系中的电流。
6.阻止在丈量进跋涉程中切换钳形电流表的档位;若需求换档时，应先将被测导线从钳口退出再替换档位。

钳形表的的挑选要害：

1.查看方针：
依据纷歧样的查看方针，沟通电流，直流电流，仍是漏电电流来挑选机种；
2.可查看的最大导体规范协作查看场合，有从 21mm 直径到 53mm 直径纷歧样规范。
3.真效值查看是不是必要运用均匀值办法的钳形电流表不能精确查看电机等非正弦波的电路和变压器的电路。查看这种电路应当运用真有用值办法的钳形电流表。
4.别的功用：
不只能查看电流，还有查看功用与记载输出于一体的机种。
