泰克示波器在LED驱动电源测试的应用

来源:EEFOCUS发布时间:2021-12-11389浏览

系统背景：

LED作为当前最为节能的照明产品，经历了前几年高速增长，大量企业投入的繁荣，近几年随着厂商的激烈竞争，产品价格下降，市场技术要求的变高，逐渐步入行业正常的发展轨道。传统照明市场增速趋缓是现状，不过随着很多新的应用采用，例如汽车照明，植物照明，IR，VR等，LED厂商找到新的商机。通过大量的市场调研，市场对LED行业尤其是驱动电源部分提出更高的要求，尤其是出口的产品。工程师需要花费大量的时间和精力进行产品的研发及测试工作，不但要保证基本的性能指标，还要面对越来越严格的行业内的各种标准的挑战。对此泰克公司与合作伙伴使用示波器，功率分析仪，电压电流探头及交流电源为LED驱动电源的研发和设计验证客户量身订做一套自动测试系统。

系统说明：

泰克公司与合作伙伴共同开发的TSP-5000-LED LED驱动电源自动测试系统，能为您提供LED驱动电源指标一键测试。系统核心使用泰克公司示波器及功率分析仪，通过强大的产品测试能力以及对LED行业测试规范的详细解读，为您提供一键式自动测试系统。通过上位机软件可以实现对测试条件的设定，软件简单易用，可以根据您的要求自行添加及减少测试项目，为更科学，准确的评价您的测试系统，提高工程师的工作效率提供坚实的保障。

测试系统特点：

-配置简单，仪器设定由上位机软件完成

-测量效率高，至少提高10倍测试效率

-电流测试范围1mA-20A，电压最高可以到10mV-600V。

-功率测试精度高达0.08%-

可设定测试限值，测试过程一键完成

-自动生成测试报告，数据可后续处理

-对于整个系统各过程进行运行状态实时检查

其他特色功能:

-为您提供符合IEC62301 2.0待机功耗一致性测试软件

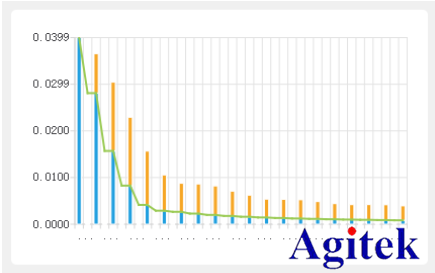

-为您提供符合IEC61000-3-2电流谐波预一致性测试软件

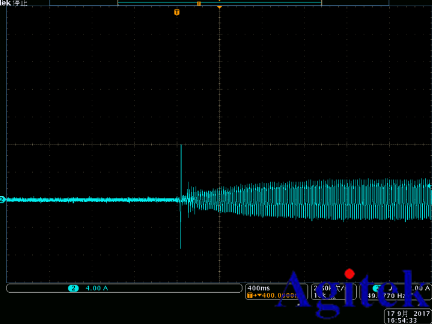

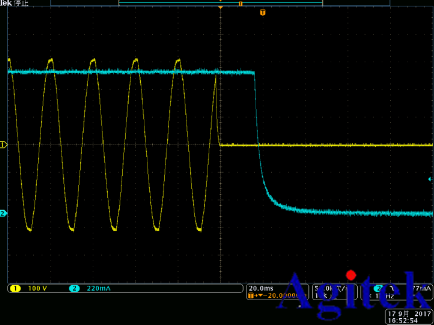

TSP-5000-LED软件配合泰克高精度仪器，简单方便的实现LED驱动电源的自动测试。TSP-5000-LED软件是对于LED驱动电源行业测试的项目及标准进行研究总结，罗列出较完整的电性能测试功能。能帮助您测试LED驱动电源的输入特性包括电压电流有效值，功率因数，电源谐波等参数；输出特性电压电流，功率，效率；时序和顺态特性，如开机时间，关机时间，上升时间，下降时间及开机过冲电流测试；驱动电源的标准测试，待机功耗IEC62301标准一致性测试，IEC61000-3-2标准的预一致性测试；调光测试，调光电流，调光频率，占比调制等功能。该软件要求运行在windows7以上系统。

通过TSP-5000-LED软件，用户以往需要花费2个小时的测试可以在几分钟之内实现测量。在大多数情况下，用户只需要几步设置即可，具体的软件界面如下：

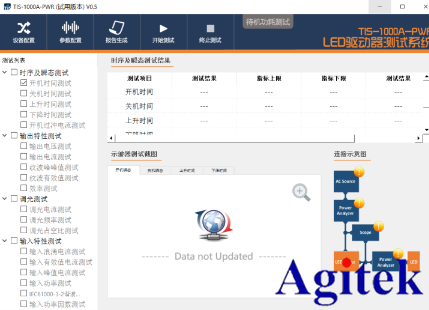

TSP-5000-LED软件操作界面

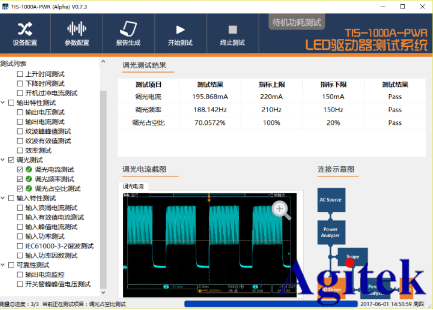

进行调光测试时的软件界面软件界面简单明了，遵从从左到右的逻辑，首先开始测量之前，进行仪器的配置，确定系统中需要的各种仪器是否连接正常。第二部进行参数设定，用户可以设定测试项目的限值，方便进行实测中比对。第三部进行测试项目勾选，将需要测试测试的项目勾选，然后开始测试，测试结果以数据及测试图形形式显示，可将数据存储于PC硬盘中，用于非测试时在软件环境下进行深入分析。第四步将测试结果自动生成报告，数据是Excel方便后续进行数据的处理。另外，客户根据不同的测试产品可以保存系统的配置，后续进行同型号的测试可以直接调用配置，节省设定时间，保持前后测试条件一致。
