INA823是精密 (100 μV)、低功耗 (250 μA)、宽电源（2.7 V 至 36 V）、仪表放大器

产品详情

描述：

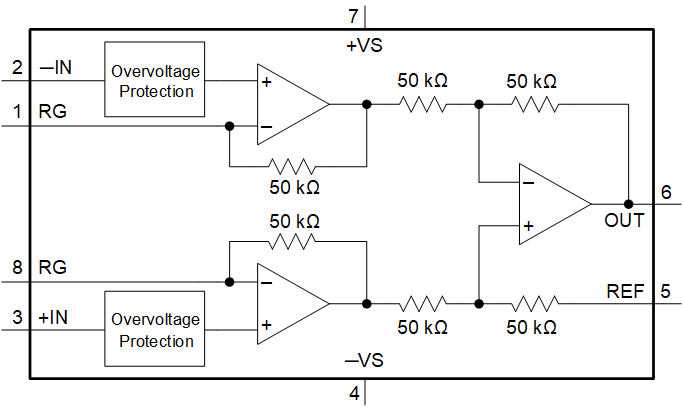

INA823 是一款集成仪表BAT54A放大器，功耗低，可在较宽的单电源或双电源范围内工作。单个外部电阻器可设置从 1 到 10,000 的任何增益。该器件提供低输入失调电压、低失调电压漂移、低输入偏置电流和低电流噪声，同时保持成本效益。附加电路可保护输入免受高达 ±60 V 的过压影响。

INA823 经过优化以提供高共模抑制比。G = 1 时，共模抑制比在整个输入共模范围内超过 84 dB。INA823 具有低至负电源以下 150mV 的宽共模电压范围。该器件专为采用 2.7V 单电源和高达 ±18V 的双电源进行低电压操作而设计。低功耗和单电源操作支持手持式电池供电系统。

特性：

●高达 ±60 V 的输入过压保护

●输入电压比负电源低 150 mV

●低电源电流：180 μA（典型值）

●精密性能：

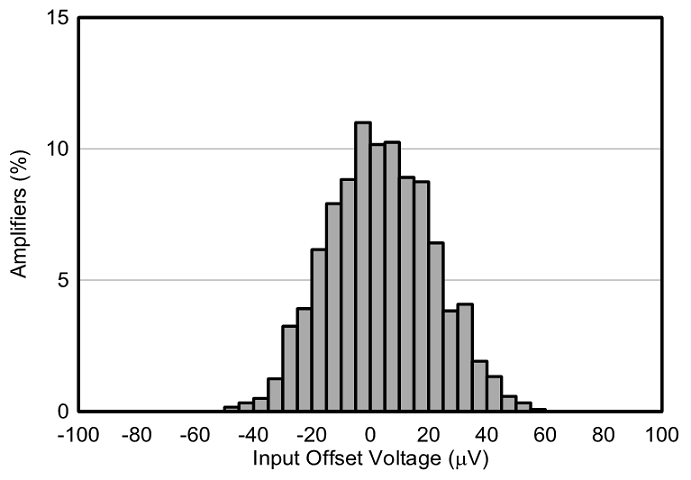

○低失调电压：20 μV（典型值）、100 μV（最大值）

○低输入偏置电流：8nA（最大值）

○共模抑制：

◆84 分贝，G = 1（最小值）

◆104 分贝，G = 10（分钟）

◆120 分贝，G ≥ 100（分钟）

○电源抑制：100 dB，G = 1（最小值）

●输入电压噪声：21 nV/ √Hz

●带宽：1.9 MHz (G = 1)，60 kHz (G = 100)

●在 1nF 容性负载下稳定

●供货范围：

○单电源：2.7V 至 36V

○双电源：±1.35V 至 ±18V

●指定温度范围：–40°C 至 +125°C

●封装：8 引脚 SOIC 和 8 引脚 VSSOP

参数：

通道数 (#)：1

Vs（最大值）（V）：36

Vs (最小值) (V)：2.7

输入偏移 (+/-) (Max) (uV)：100

增益（最小值）（V/V）：1

增益（最大）（V/V）：1000

1 kHz 时的噪声（典型值）（nV/rt (Hz)）：21

特征：成本优化、低功耗、过压保护

CMRR（最小值）（dB）：120

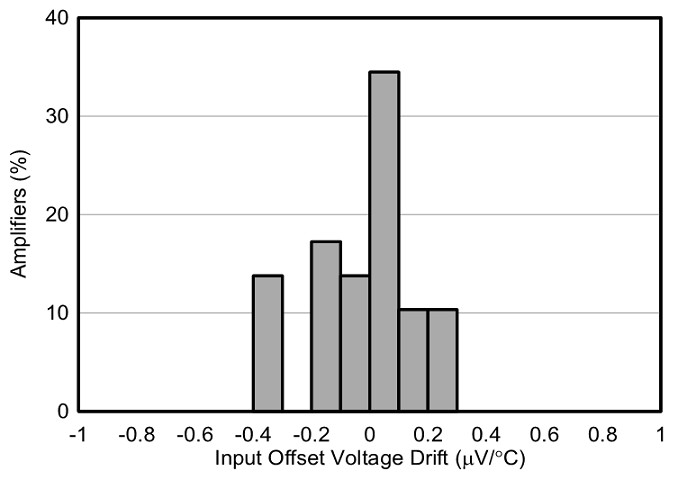

输入失调漂移 (+/-) (Max) (uV/C)：1.2

输入偏置电流 (+/-) (Max) (nA)：8

Iq (典型值) (mA)：0.18

最小增益带宽 (Typ) (MHz)：1.9

增益误差 (+/-) (Max) (%)：0.2

工作温度范围 (℃)：-40 到 125

类型：电阻

输出摆幅裕量（至负电源）（典型值）（V）：0.15

输出摆幅裕量（至正电源）（典型值）（V）：-0.15

输入共模裕量（至负电源）（典型值）（V）：-0.15

输入共模裕量（至正电源）（典型值）（V）：-1

0.1 Hz-10Hz 时的噪声（典型值）(uVpp)：0.4

增益非线性 (+/-) (Max) (%)：0.001
