是德/安捷伦8720D网络分析仪锁相失败维修案例

一.型号：8720D

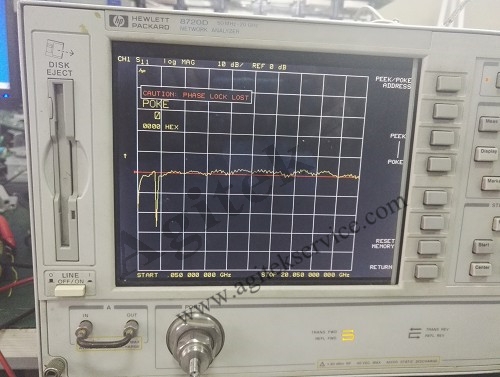

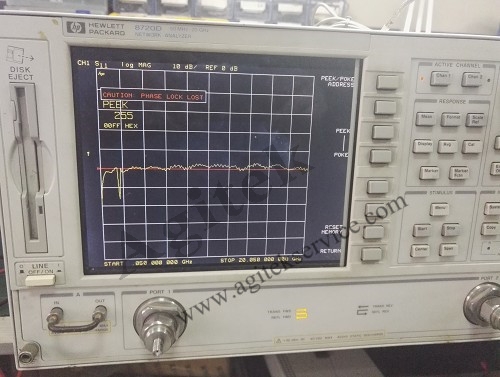

二.故障：仪器3G以下，锁相失败；

三.检测：源输出信号异常。进一步检测发现输出模块组件损坏。

四.维修：更换损坏源输出模块组件，维修电路，整机调整仪器，恢复功能指标。

五.结论：网络分析仪维修成功。

网络分析仪注意事项：

电缆连接器、阻抗转换器、驻波电桥和匹配负载等器件应严格区分75Ω和50Ω两种特性阻抗、因其外径及连接螺纹相同，容易混淆。应避免将75Ω阳头与50Ω阴头连接，这样会造成电路不连续无法测试;更应避免将50Ω阳头与75Ω阴头连接，因为这将彻底损坏75Ω阴头的插孔;阻抗转换器、匹配负载、驻波电桥及测量探头均应小心轻放，妥善保管，防止从高处跌落而影响其性能及最终测量结果;各器件连接时，应注意连接转动时的方法，只允许转动活动螺母保证插针与插孔作直线移动。否则插针和插孔会发生螺旋运动而加快磨损，以及很可能使内部插针插空松动而无法正常使用;电缆连接头装好后，应仔细检查插针是否位于正中，必要时应设法校正，使其对中，避免损坏待连接的连接器插孔。
