是德E4438C信号发生器维修无法开机故障案例

故障一：通电后无反应，无法开机

检测结果：经检测，仪器CPU板损坏，造成不开机；开机后自检报错，4G以上输出电平低，高频板损坏。

维修措施：更换CPU板损坏组件，更换高频板损坏组件，调整检测仪器。

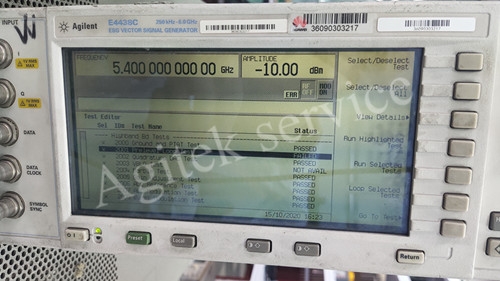

故障二：仪器自检报错UNlevel

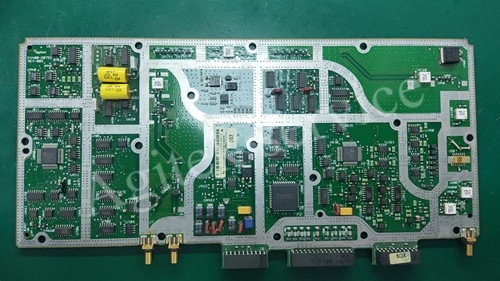

检测结果：经检测，仪器自检报错4个，Highband BD，4G以上输出UNlevel，幅度低10dBm左右，高频板多个组件损坏。

维修措施：更换高频板损坏组件，调整检测仪器。

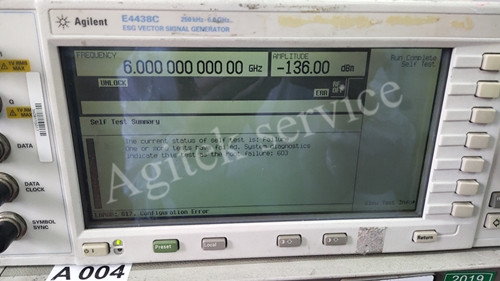

故障三：开机报错UNlock

检测结果：经检测，仪器CPU板损坏造成不开机，开机后报错，无输出信号，报错UNlock，702/4/5、2302/3/6/7/8/11/13/14、603，高频板损坏。

维修措施：更换高频板组件，更换CPU板损坏组件，调整检测仪器。

以上3台仪器经过工程师努力已经全部修复交付给客户，下面安泰信号源维修工程师分享信号发生器使用操作注意事项：

1、使用仪器原装电源线；

2、确认电网稳定。当电网中有大功率电器接入时，先关闭仪器，拔下电源线，待电网稳定后再使用；

3、开机时：先插上AC电源线，再按开机键开机；

关机时：先按关机键关机，再拔掉AC电源线；

4、注意仪器使用环境，定期清理灰尘。

5、严禁用手或身体其他部位碰触外部接口，防静电损伤；

6、使用前先估算信号幅度，使用合适衰减器/测试线缆进行测试；

7、测试时先将转接头/衰减器/测试线缆接好，再通入信号；测试完毕后先断开测试信号，再取下转接头/衰减器/测试线缆。
