ISOUSB211是低排放、高速/全速/低速隔离 USB 中继器

产品详情

描述：

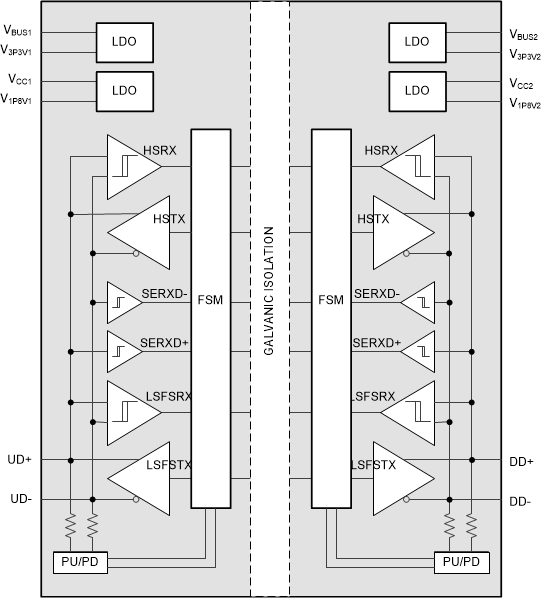

ISOUSB211 是一种电隔离 USB 2.0 兼容AO4478中继器，支持低速 (1.5 Mbps)、全速 (12 Mbps) 和高速 (480 Mbps) 信号传输速率。该器件支持自动连接和速度检测、上拉/下拉反射以及允许插入式 USB 集线器、主机、外设和电缆隔离的链路电源管理。该设备还支持自动角色反转 - 如果断开连接后，在面向上行的端口上检测到新的连接，则反转上行和下行端口定义。ISOUSB211 内置可编程均衡，可消除电路板走线造成的信号损失，有助于满足 USB2.0 高速 TX 和 RX 眼图模板。该设备使用二氧化硅 (SiO 2 ) 绝缘屏障，耐受电压高达 5700VRMS和 1500V RMS的工作电压。该器件与隔离电源结合使用，可防止高压，并防止来自总线的噪声电流进入本地接地。ISOUSB211 设备可用于基本和增强隔离（请参阅增强和基本隔离选项）。它支持 –40°C 至 +120°C 的宽环境温度范围。该器件采用小尺寸 SSOP-28(28-DP) 封装。

特性：

●符合 USB 2.0

●支持低速 (1.5 Mbps)、全速 (12 Mbps) 和高速 (480 Mbps) 信令

●自动速度和连接检测

●可编程均衡以补偿高速模式下的电路板走线损失

●下游CDP广告

●对面供应OK指示

●支持自动角色反转

●高 CMTI：100 kV/μs

●V BUS电压范围：

○4.25 V 至 5.5 V

○3.3 V 和 1.8 V 内部 LDO

●符合 CISPR32 B 类排放限制

●环境温度范围：–40°C 至 +120°C

●小尺寸 28-SSOP封装

●安全相关认证：

○符合 DIN VDE V 0884-11 的8000-V PK V IOTM和 2121-VPK V IORM（增强型和基本选项）

○5700-V RMS隔离 1 分钟，符合 UL 1577

○IEC 62368-1、IEC 60601-1和 IEC 61010-1认证

○CQC、TUV和CSA认证

○计划中的所有认证

参数：

TI.com 库存：294

隔离等级 (Vrms)：5700

数据速率（最大）（Mbps）：480

工作温度范围 (℃)：-40 到 120
