安捷伦E4447A便携式频谱分析仪开机自检报错故障维修案例

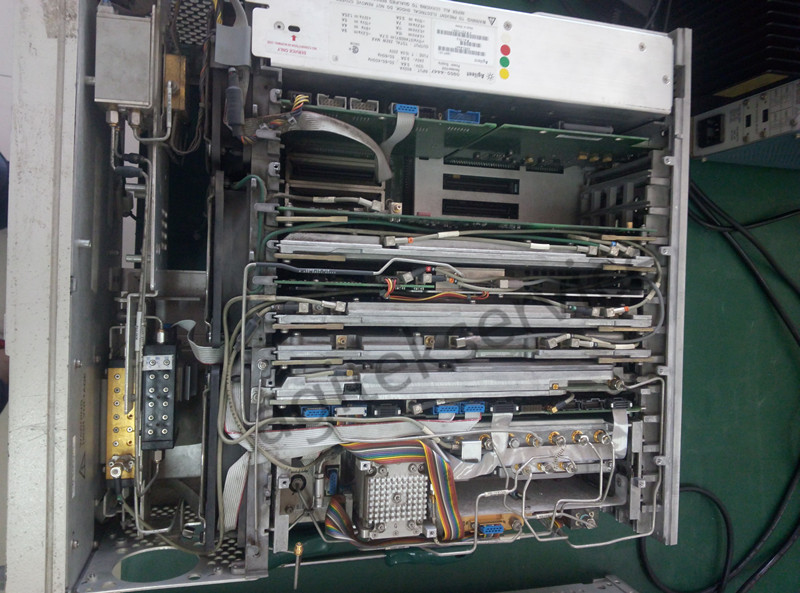

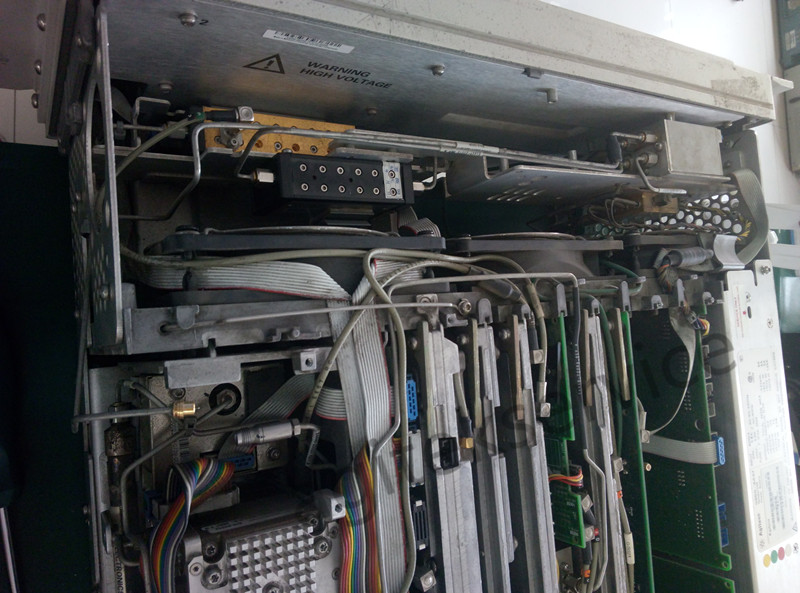

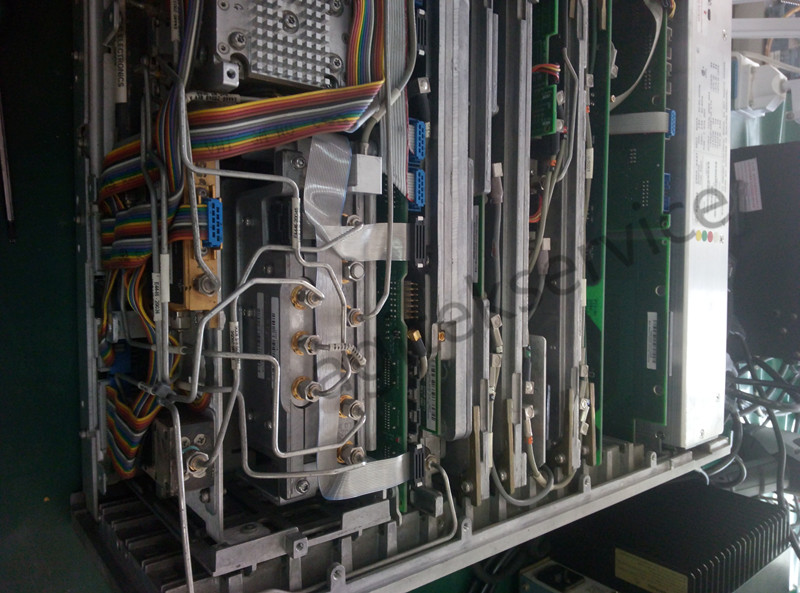

接收到仪器后我们工程师就着手开始检测。仪器开机后出现自检多项报错，整个频段测不到信号的现象。这样的故障现象多半应该是主板有问题了。下面就着手从仪器主板开始排查，打开仪器发现输入信号线被断开，多个板件上的接头松动。

处理维护接头松动问题后继续开机检测发现1st IF Overload报错，A20 J2信号正常，J3信号异常电平高。初步怀疑放大器或者是混频器有故障，更换放大器后无变化，接着继续换件排查更换混频器后overload报错消失，但是还有报错。这时候维修进入窘境，按道理说应该是报错都完全消失的呢，怎么还会有报错…………

偶然一个小伙伴的一句话让我有了灵感，如果放大器、混频器的故障问题都解决那么会不会是衰减器的问题呢？进一步检测发现，还真的是衰减器部件不同程度的损坏，更换维修衰减器损坏部件后仪器的报错完全消失了。

然后组装好仪器，通电正常开机后自检通过，所有报错消失，仪器检测正常。

总结此次E4447A频谱仪维修心得：

该仪器出现自检多项报错，整个频段测不到信号。经检测发现导致仪器故障的主要原因存在于以下三个部位：

1.射频衰减器损坏；

2.低频混频及放大器损坏；

3.中频放大器损坏。
