示波器日常使用小技巧

技巧一：

用户使用示波器进行幅值/峰值等垂直量测量时，可能会遇到测量结果与预期稍有偏差，测量不够准确的问题，在这种情况下，我们可以借助以下两种方式处理下：

①查看低频补偿调节与否；

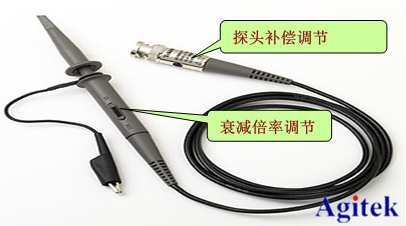

使用小一字螺丝刀进行探头补偿调节

大部分示波器的最大输入电压不能超过300V,如果测量大信号时需要用到进行衰减倍率调节，并在示波器进行相应调节

②示波器的底噪干扰对测量的影响；

1） 设置平均捕获模式

2) 采用数字滤波对噪声信号过滤

技巧二：

DSA8200采样示波器大家肯定不会陌生，不仅可以PCB，FPC/FFC,cable（USB3.0,HDIM等）阻抗测试，同时，也可以进行S参数测试。因此保护仪器以及TDR采样模块尤为重要，除了日常的操作规范外，我们还要时刻预防TDR是否被静电损坏

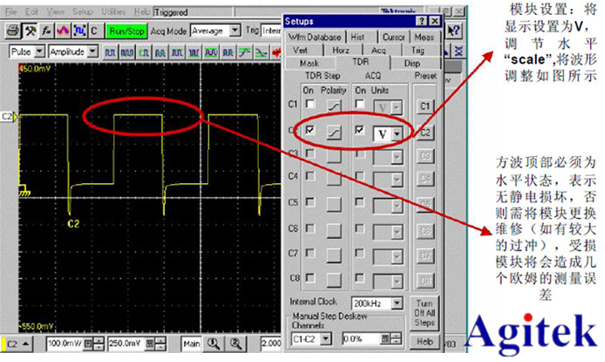

如何判断TDR模块是否被静电损坏

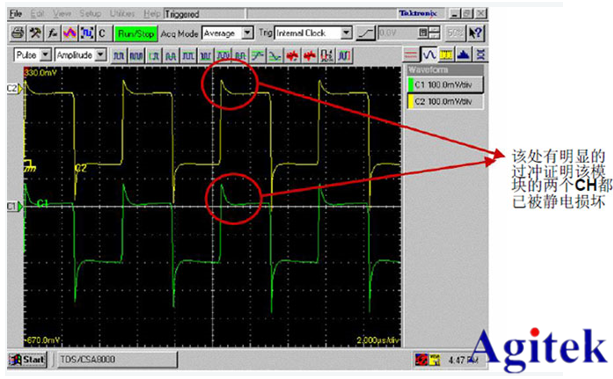

被静电损坏的TDR模块
