泰克示波器MDO3系、MSO4系在高频手术器测试中的应用

高频手术器简介：

高频手术器又名高频电刀，是一种取代机械手术刀进行组织切割的电外科器械 。它通过电极尖端产生的高频高压电流与机体接触时对组织进行加热，实现对肌体组织的分离和凝固，从而起到切割和止血的目的。

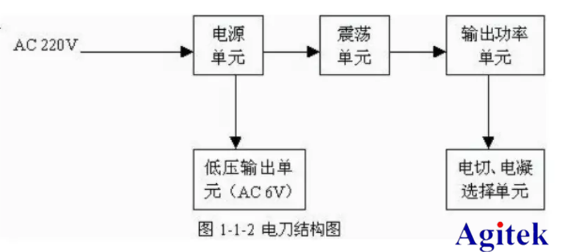

其基本结构框图如下，高频电刀一般由高压电源、低压电源、振荡单元、功率输出、电切、电凝选择等单元组成。

电源单元包括电源变压器等，初级为220V交流电输入，次级输出高压和低压两路。震荡单元包括震荡线圈、电容，电子管或晶体管等，其功能是用来产生高频电流。功率输出单元包括晶体管（电子管）及输出功率调节电路，其作用是来将高频电流作功率放大并将其输出到电刀部件；电切、电凝选择单元主要是选择临床需要的电切和电凝的功率，通过专用刀柄，就可以完成切、凝的临床任务。

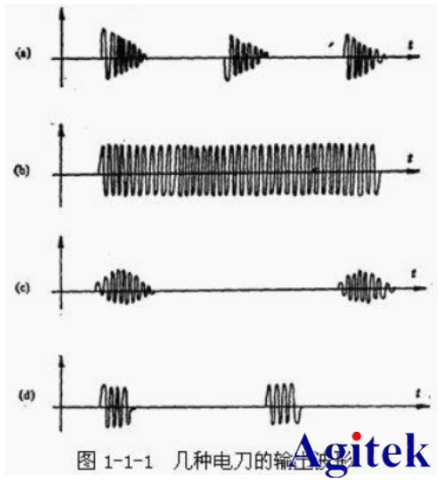

根据振荡单元的不同，其常见的输出波形有如下几种，波形频率一般为100KHz~5MHz之间，电压从1V~100V之间，电流从1mA~5A之间。

测试方案：

单极输出测试泰克示波器MDO34 3-BW-100 / MSO44 4-BW200+TCP0030A*1

双极输出测试泰克示波器MDO34 3-BW-100 / MSO44 4-BW200+TCP0030A*2；THDP0200（可选配）

双路以上测试泰克示波器MSO46 4-BW-200 / TCP0030A*3；THDP0200（可选配）

测试要求及方案特点：

1、要求测试从输出端电压/电流从开始输出到稳定一段时间的波形,同时对其稳定状态波形进行测试，这需要示波器在多通道下仍有足够的记录长度。我们MDO3系示波器每个通道均能达到10M记录长度，MSO4系示波器标配记录长度每个通道可达到31.25M。

2、需要自动读出某一段电压/电流波形的最大值、有效值，需要示波器有选通测量功能。MSO3/MSO4示波器自动测量选项中有“全部记录长度/屏幕/光标之间”三种选通测量。

3、产品输出功率为关键指标，通过测试输出电流有效值平方乘以负载电阻求得，因此在满足1、2要求的前提下，电流测量精度越高越好。我们TCP0030A电流探头最小电流分辨率可达1mA,典型精度可达1%~1.5% . 泰克示波器 MSO46能同时测试三路电压三路电流，DC 增益精度1%，12位ADC，在该应用中还可以开启High Res 模式使垂直分辨率达到16位，很大的提高了示波器测量精度。

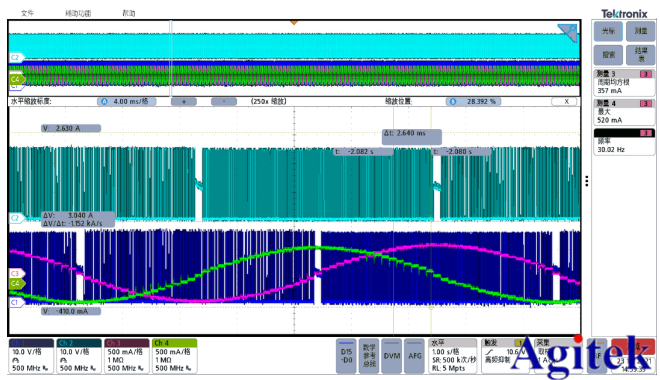

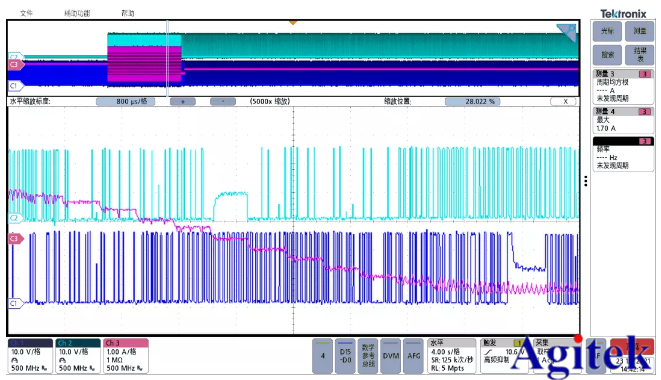

该产品测试图如下
