LME49726是2 通道、6.25MHz、RRO、低失真音频运算放大器，具有 350mA 输出电流

产品详情

描述：

LME49726是一款低失真、低噪声轨到轨输出AQY214EHA音频运算放大器，经过优化，完全适用于高性能、高保真度应用。LME49726 提供卓越的音频信号放大功能，可实现出色的音频性能。LME49726 具有非常低的 THD+N，可轻松满足要求苛刻的音频应用。为确保毫不妥协地驱动最具挑战性的负载，LME49726 在 5V 时提供大于 300mA的输出电流。此外，通过将 2kΩ 负载驱动到任一电源电压 4mV 以内的输出，动态范围得以最大化。

LME49726 的电源范围为 2.5V 至 5.5V。在此电源范围内，LME49726 的输入电路保持出色的共模和电源抑制，并保持其低输入偏置电流。LME49726 具有稳定的单位增益。

特性：

●轨到轨输出

●轻松将 2kΩ 负载驱动到每个电源电压轨的 4mV 以内

●针对卓越的音频信号保真度进行了优化

●输出短路保护

●高输出驱动 (>300mA)

●提供 VSSOP Exposed-DAP 封装

主要规格

●电源电压范围：2.5 至 5.5 V

●5V 时每个放大器的静态电流：0.7 mA（典型值）

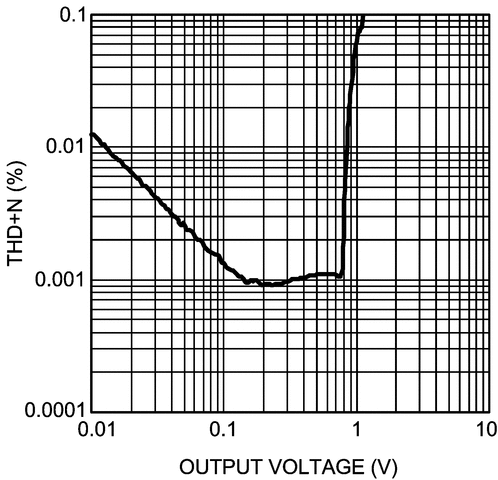

●THD+N，A V = 1，f IN = 1kHz，R L = 10kΩ：

○（V OUT = 3.5V P-P，V DD = 5.0V）：0.00008%（典型值）

○（V OUT = 1.5V P-P，V DD = 2.5V）：0.00002%（典型值）

●等效输入噪声 (f = 10k)：8.3 nV/√Hz（典型值）

●压摆率：±3.7 V/μs（典型值）

●增益带宽积：6.25 MHz（典型值）

●开环增益 (R L = 10kΩ)：120 dB（典型值）

●输入偏置电流：0.2 pA（典型值）

●输入失调电压：0.5 mV（典型值）

●PSRR (DC)：104 dB（典型值）

参数：

通道数 (#)：2

总电源电压 (Min) (+5V=5, +/-5V=10)：2.5

总电源电压（最大值）（+5V=5，+/-5V=10）：5.5

GBW (典型值) (MHz)：6.25

压摆率（典型值）（V/us）：3.7

轨对轨：出去

Vos（偏移电压@ 25 C）（最大值）（mV）：2.5

每通道 Iq (Typ) (mA)：0.7

1 kHz 时的 Vn（典型值）（nV/rtHz）：6.9

特征：—

THD + N @ 1 kHz（典型值）（%）：0.00008

工作温度范围 (℃)：-40 到 85

输出电流（典型值）（mA）：350

建筑学：电压FB

CMRR（典型值）(dB)：95
