泰克示波器在USB2.0一致性测试的应用

USB 2.0速度从USB 1.1上的12 Mbps扩展到 480 Mbps，为作为更高性能PC补充的下一代外设提供了连接点。

USB2.0 提供了下述速度选择：

对USB 2.0设备来说，应在测试分组检验过程中检验单调性。示波器要有足够的采样率才能够真实的观测到在500ps的上升时间内是否出现非单调性，今天安泰测试给大家分享一下泰克示波器在USB2.0的测试，此方案能够完全满足这一测试需求。

泰克USB2.0测试设备方案：

泰克示波器：

泰克示波器DPO7000DPO70000

泰克探头：

P6248 差分探头/P6245 单端有源探头/TCA-BNC转接头/ TCP202 电流探头

软件：

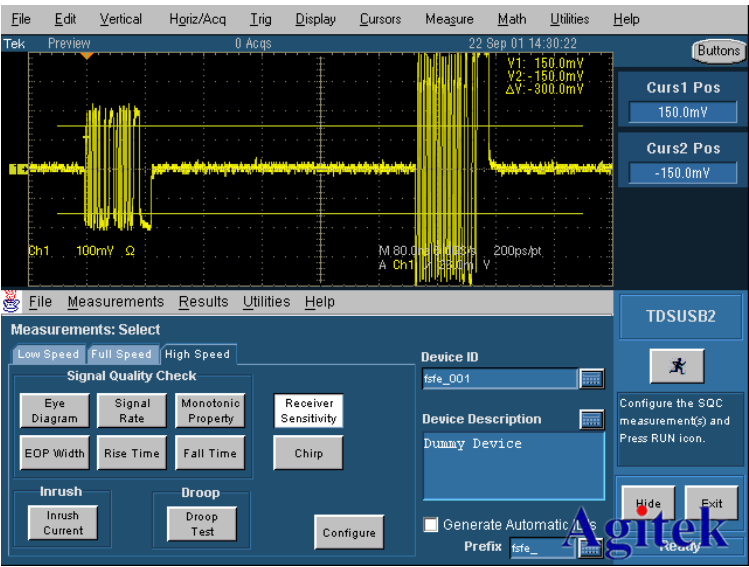

TDSUSB2 应用软件

USBHSET 软件 (测试高速设备要求使用该软件)

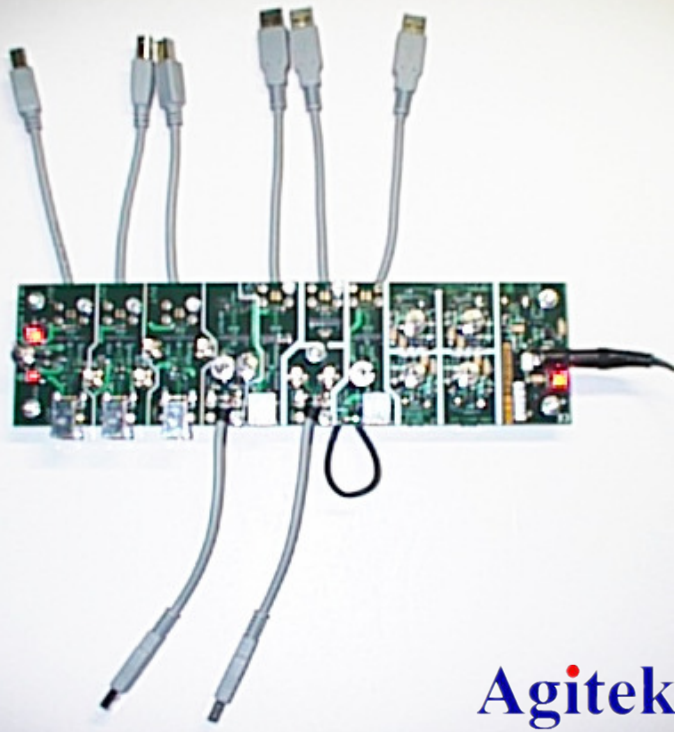

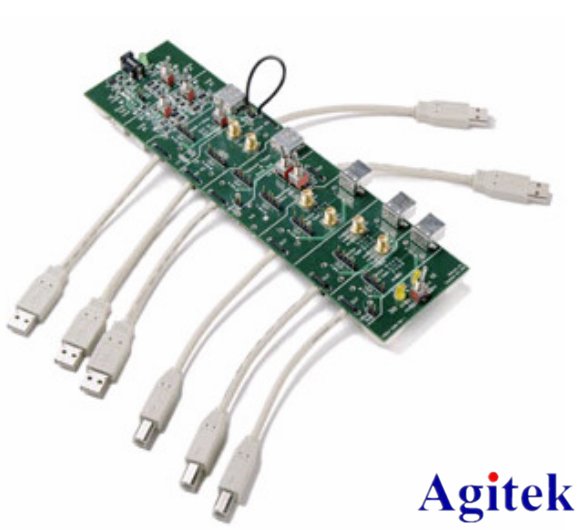

TDSUSBF 一致性测试夹具

泰克方案优势：

完全符合 USB-IF 对 USB2.0 一致性测试进行的测试

自动眼图分析

自动示波器设置消除了耗时的手动设置

高速专用测试

接收器灵敏度

完善的一致性测试夹具

自动测量上升时间和下降时间

用户定义容差测试限制

自动生成报告，详细的统计结果，可以进行深入分析

自动相差校正，保证测量的精确性 保证测量的精确性

联机帮助提供了帮助功能
