数字万用表上的档位符号图解

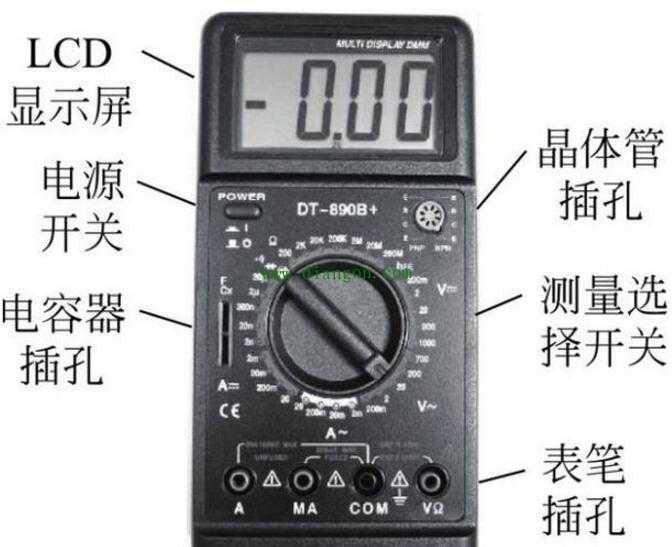

由LCD显示屏、电源总开关、精确测量切换开关、检测直流电流表插口、电力电容器插口和晶体三极管插口等构成。

数字万用表上端为LCD显示屏，能够 立即表明三位半数字字符，小数位依据必须全自动挪动，减号“-”会依据精确测量結果全自动表明。显示器下边是操作面板，控制面板中间为精确测量切换开关，只需旋转一个旋纽就可以挑选各测量范围挡位，方便使用。精确测量切换开关标示盘依照精确测量类型各自用鲜红色、翠绿色、乳白色三种颜色间距印刷，那样就不容易弄混。

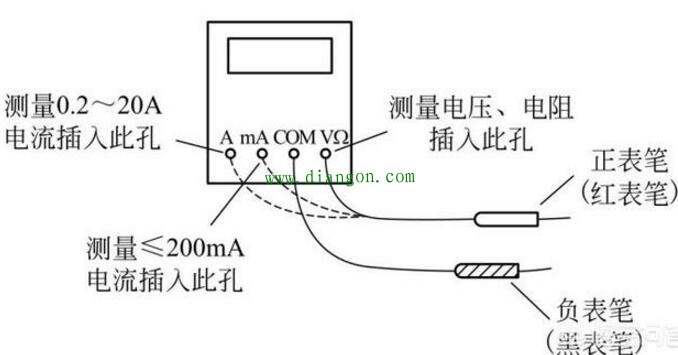

控制面板下边有4个检测直流电流表插口。一个灰黑色的是负直流电流表插口（也叫公共性端插口）“COM”。三个鲜红色的是正直流电流表插口，分别是工作电压电阻器精确测量插口“VΩ”、mAh极电流量精确测量插口“mA”、皮安级电流量精确测量插口“A”。如下图所显示。应用时，一般将黑直流电流表插进“COM”插口，红直流电流表依据精确测量必须插进相对应的正直流电流表插口。

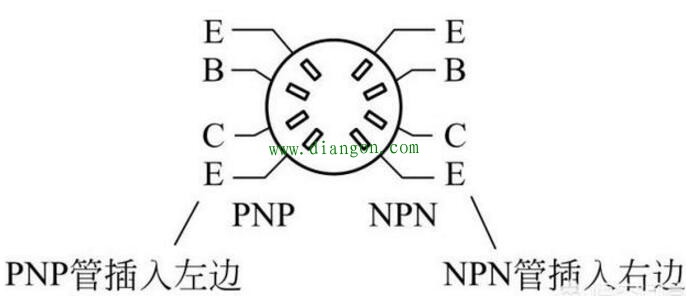

控制面板的左上方配有整个机械电源总开关（POWER），按住为“开”，再按一下，使其弹起来为“关”。控制面板的右上方为晶体三极管插口，插口左侧标明为“PNP”，检验PNP型晶体三极管时，插进此插口，插口右侧标明为“NPN”，检验NPN型晶体三极管时，插进此插口，如下图所显示。
