泰克示波器在电动阀门过流测试的应用

测试需求：

使用电动阀门的客户需要检测电动阀门的开关控制电流，一般电流在几百mA到几A不等，需要了解电路中电流是否存在过载情况，去判断电动阀门的优劣，以及在未来使用中会不会存在安全隐患，以便进行产品优化设计。另外此次资金投入有限，希望使用入门级产品，电流附件能满足需求即可。客户希望能在有限的预算之内能达到测试目的。

电动阀门简单地说就是用电动执行器控制阀门，从而实现阀门的开和关。其可分为上下两部分，上半部分为电动执行器，下半部分为阀门。也可叫空调阀。电动阀通常由电动执行机构和阀门连接起来，经过安装调试后成为电动阀。电动阀使用电能作为动力来接通电动执行机构驱动阀门，实现阀门的开关、调节动作。从而达到对管道介质的开关或是调节目的。

测试方案：

针对客户实际情况配置了入门级泰克示波器TBS1102C+泰克电流探头TCP2020的方案。客户主要对控制电流进行测试，特别是在开关的时候，启动或者跌落是否在正常范围之内，是否存在过流情况，以此判定电动阀门的好坏。本身电流信号频率不高，100M带宽足够，考虑到本身泰克示波器TBS1000C系列产品的接口问题，配置的TCP2020电流探头能够直接连接使用，而且量程也很适合，得到客户的认可。

通过测试发现，入门级TBS1000C系列示波器和TCP2020探头也能看到比较好的效果：

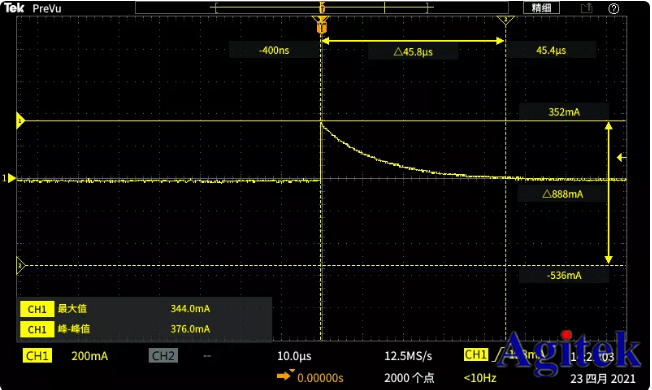

电流测试效果

配置要求：

针对电流实际特性，信号频率不是很高，选配100M带宽足够，因为示波器的特性，电流探头就比较少，能承受的范围内建议选择TCP2020探头。

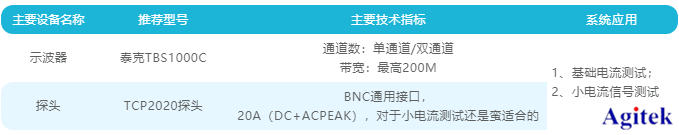

系统配置参考：
