AMD B450主机板实测 二代Ryzen CPU的精省搭配

继X470之后，AMD近来再度为自家的第二代Ryzen处理器平台推出了全新的AMD B450主机板芯片组。AMD这次新推出的AMD B450芯片组相较于上一代的AMD B350基本上没有太多的规格变化，最主要的差异就是与没多久前才推出的AMD X470主机板一样新增了AMD StoreMI技术，让使用者只要透过AMD提供的StoreMI软件就可以很轻松地建立一个SSD+HDD的混合式储存空间。

这次特别借来了华硕ROG STRIX B450-F GAMING、技嘉B450 AORUS PRO WIFI以及微星B450 TOMAHAWK等三款搭载AMD B450芯片组的主机板来实际开箱测试一下，好让对这款ADE5169ASTZF62芯片组主机板有兴趣的网友们可以做个参考。

●华硕ASUS ROG STRIX B450-F GAMING主机板开箱与规格介绍

这次向华硕借来的AMD B450主机板型号是ROG STRIX B450-F GAMING，从其外盒上的印刷图示可以看到这款主机板除了可以支援AMD Ryzen系列处理器之外，也能够支援AMD CrossFire显卡串联以及华硕AURA Sync RGB背光同步技术。

外盒背面上方有标示了主机板的详细规格，底下图示也有一些特色说明。其中除了刚刚提到的AURA Sync功能之外，主机板上的I/O背板也直接固定在主机板上，避免使用者安装时受伤的风险，而且主机板上还提供了两组M.2以及HDMI 2.0影音输出端子，让使用者有更多的应用。

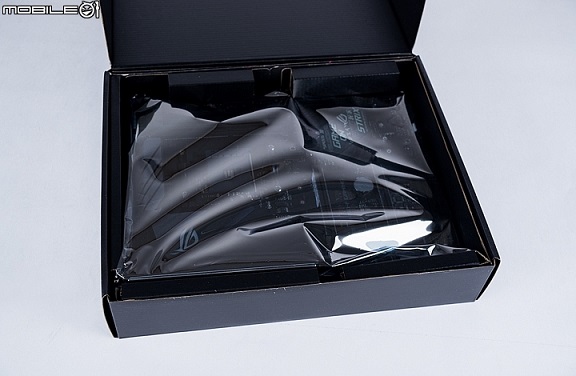

打开外盒上盖就可以看到用静电袋包着的主机板，底下空间还有一些随附的配件。

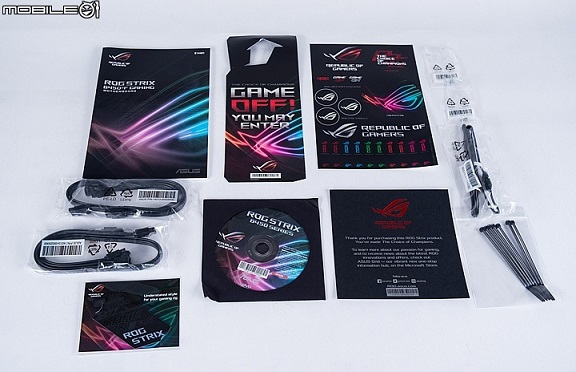

主机板包装内随附的配件主要有纸本说明书、请勿打扰挂牌、ROG LOGO与SATA标示贴纸、SATA传输线、驱动软件光盘片、RGB背光灯以及整理线材用的束带。

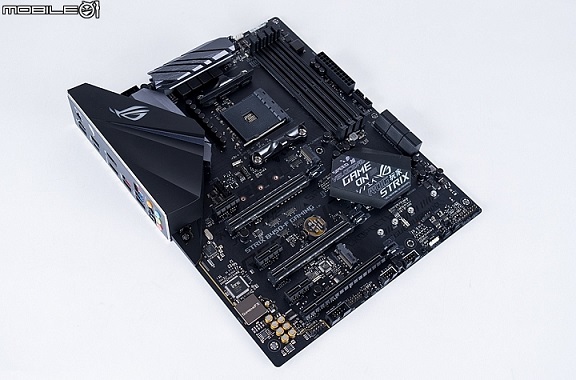

华硕ROG STRIX B450-F GAMING主机板是采用ATX尺寸规格设计，并且在处理器供电元件以及主机板芯片组上都有加上铝质金属片来增加散热效果，而且在I/O区域也特别加了有ROG LOGO背光设计的一个黑色外罩。

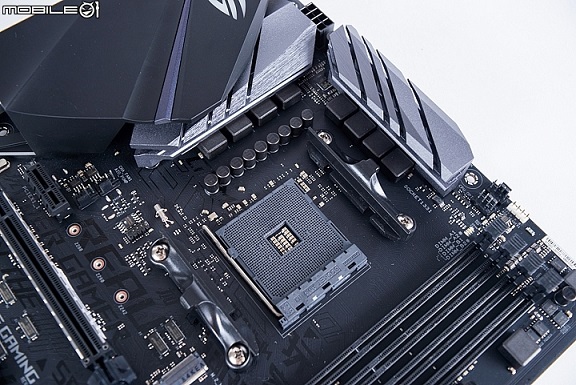

这款主机板在处理器MOSFET供电元件的两侧上也都有加入散热片来加强散热效果。

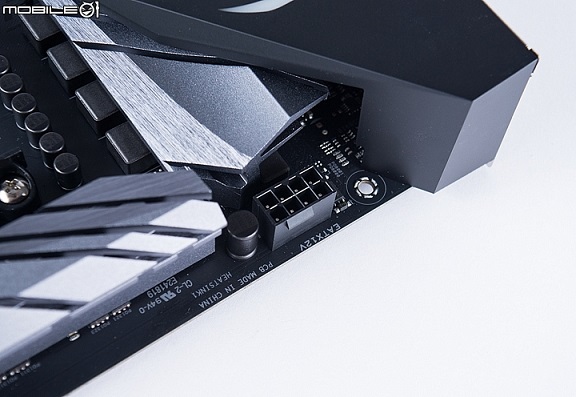

主机板上的处理器供电是采用8Pin电源接头设计。

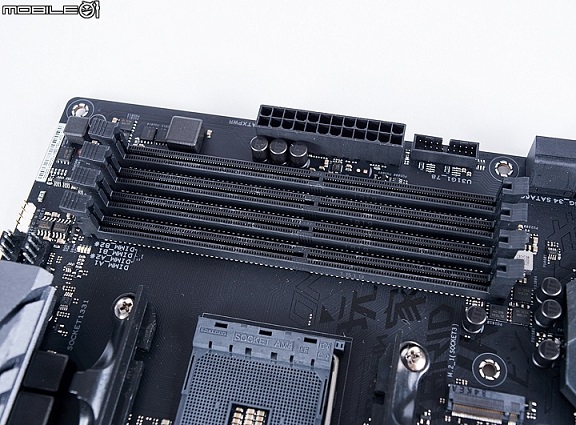

处理器旁边有设置了四DIMM双通道的DDR4存储器插槽，最高可支援64GB容量规格以及DDR4-3200运作时脉。

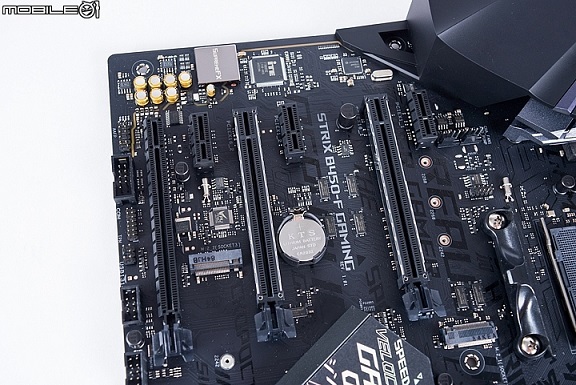

扩充支援规格的部分有提供了三组PCIex16与三组PCIex1的插槽，其中第一组与第二组PCIex16插槽都是走处理器的PCIe3.0通道，实际传输频宽规格分别为PCIe3.0x16与PCIe3.0x8，并可支援AMD CrossFireX显示卡串联技术，而且两组插槽上都有加上金属片增加插槽承重效果，而第三组PCIex16的插槽则是走芯片组的PCIe2.0通道，实际传输频宽规格为PCIe2.0x4。至于另外三组PCIex1插槽都是走芯片组的PCIe2.0通道，而且要注意的一点就是第二组与第三组PCIex1插槽的通道是与第三组的PCIex16插槽共享频宽。

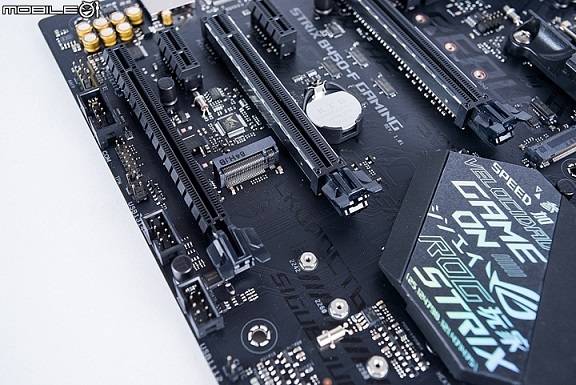

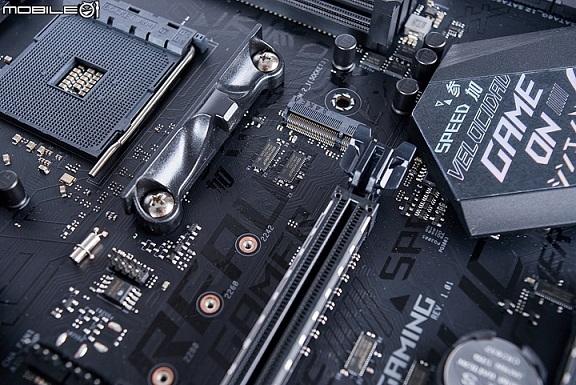

在第一组PCIex16旁边与第二三组PCIex16之间都各设置了一组M.2插槽，第一组M.2插槽可支援至2280尺寸的SATA或PCIe3.0x4界面的M.2 SSD固态硬盘，而第二组M.2则可支援至22110尺寸的PCIe3.0x4 M.2 SSD固态硬盘，而且两组M.2都可支援AMD StoreMI以及NVMe RAID功能。不过因为处理器PCIe通道数量的限制，当第二组M.2插槽接上SSD使用后，第一组的PCIex16插槽便只会有PCIe3.0x8的传输频宽。

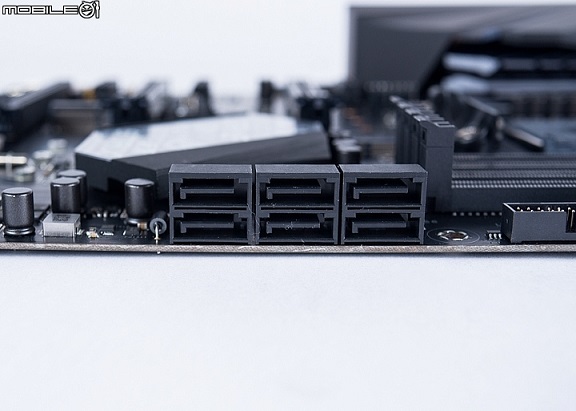

除了两组M.2插槽之外，主机板侧边还有设置了六组SATA 6Gb/s传输埠，不过要是主机板的第一组M.2插槽已经有装上SSD的话，第5、6组的SATA传输埠将会无法使用。

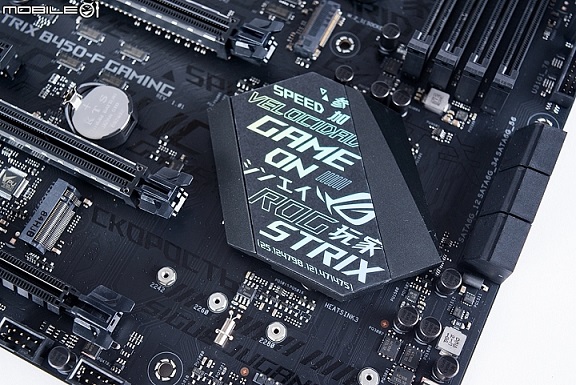

这款主机板上的芯片组散热片与PCB电路板上都有特别印上了多国文字的ROG相关字样。

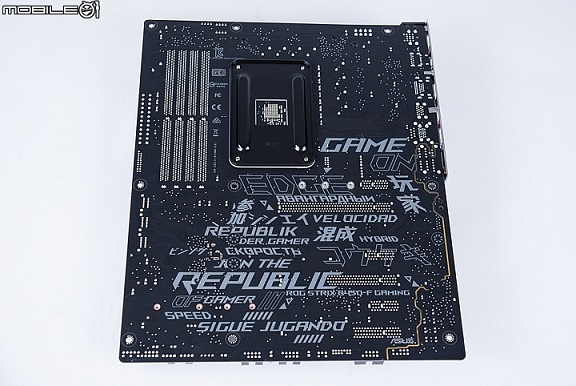

在主机板背面一样也有印上许多与ROG相关的字样。

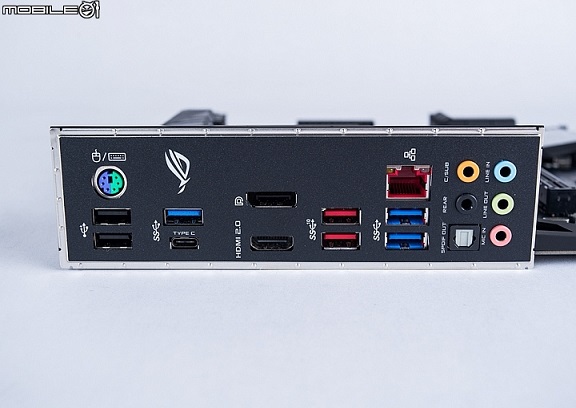

华硕ROG STRIX B450-F GAMING主机板的I/O规格有提供了两组USB2.0、三组USB3.0(蓝)、一组USB3.0 Type-C、两组USB3.1 Gen2(红)、一组键盘鼠标共享的PS/2插槽以及一组Gigabit RJ-45有线网络埠。影音规格的部分有提供了一组DP1.2、一组HDMI2.0以及3.5mm与光纤等影音端子。此外，这款主机板也直接将I/O背档板直接固定在主机板上，让使用者在装进机壳的时候可以减少被刮伤的风险。

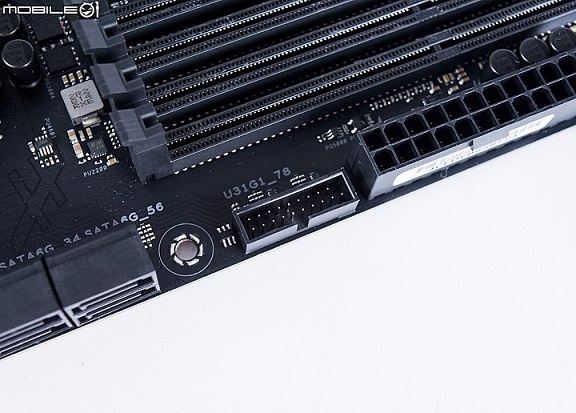

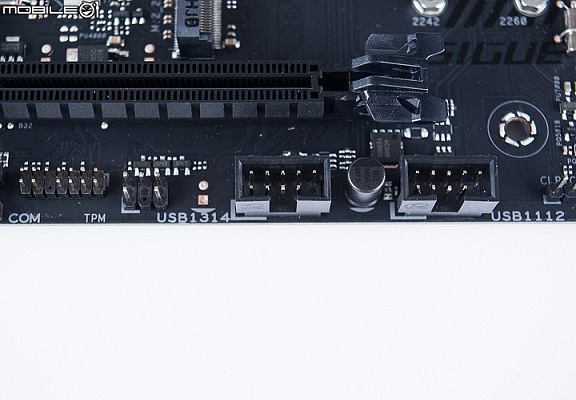

除了I/O背板上的USB传输埠之外，在主电源旁边以及侧边还有设置了一组19Pin USB3.0与两组9Pin USB2.0前置扩充针脚，并且还有提供TPM装置扩充针脚，让有需要的使用者可以自行扩充。

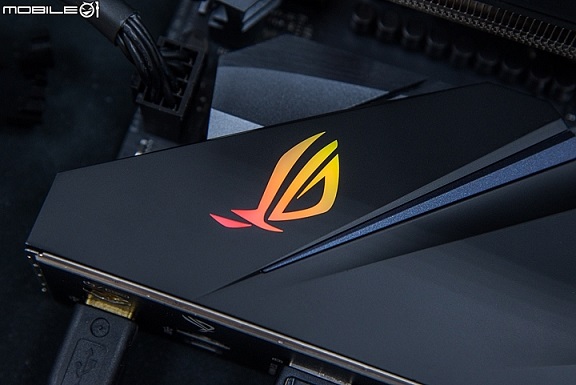

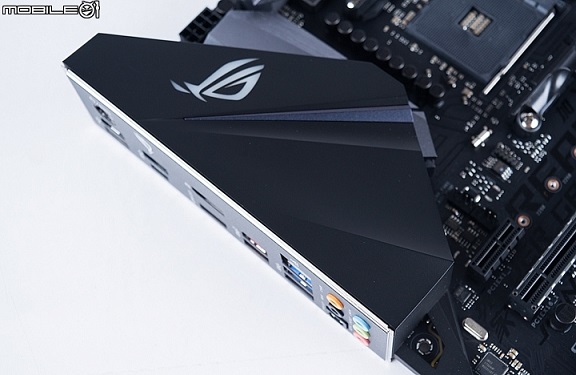

I/O外罩上的ROG LOGO有加入了RGB背光设计，而且一样可以支援华硕的AURA背光同步技术，让使用者可以透过软件调整背光灯色与显示模式。

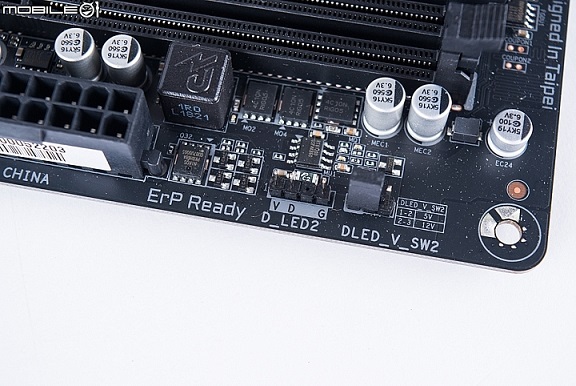

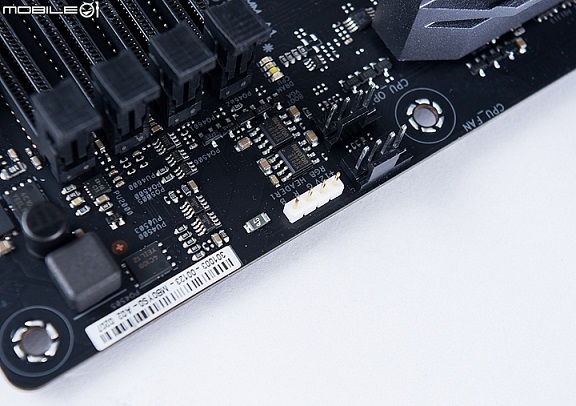

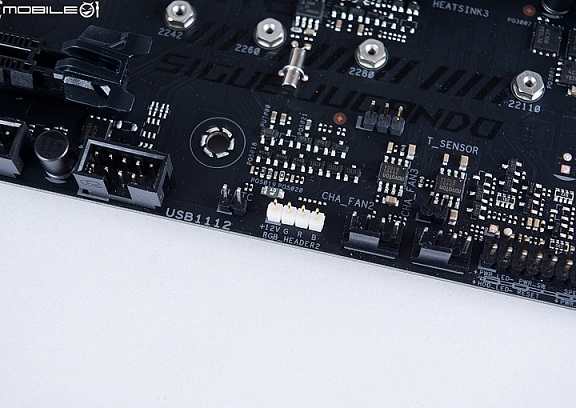

除了外罩上的logo灯之外，主机板侧边还有另外设置了两组RGB灯条接头，而且一样可以透过AURA软件来控制灯色与显示模式。

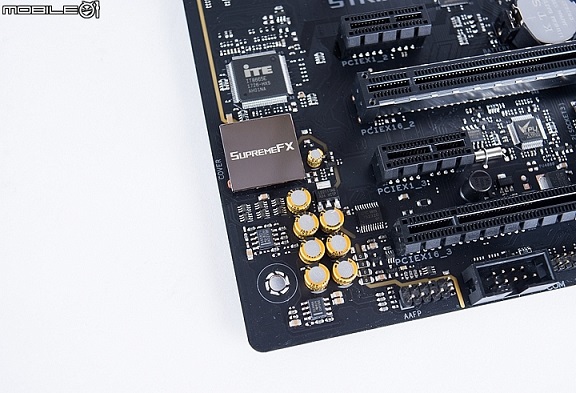

主机板上的音效规格是采用了ROG SupremeFX S1220A音效译码芯片，可支援7.1声道输出，并且还有加上金属外盖来减少电磁波干扰，而且还有加入了两颗OP AMP芯片来推动高阻抗耳机，并且一样是搭配了nichicon电容来加强音效表现。

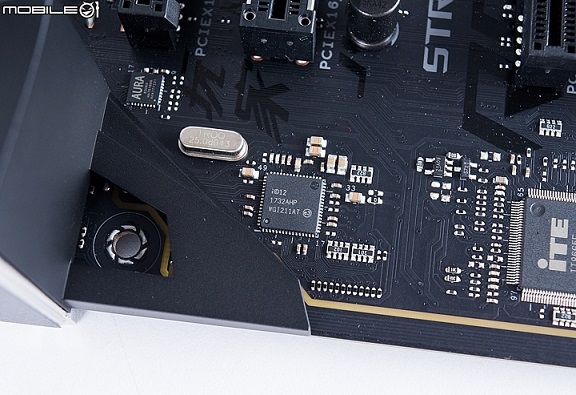

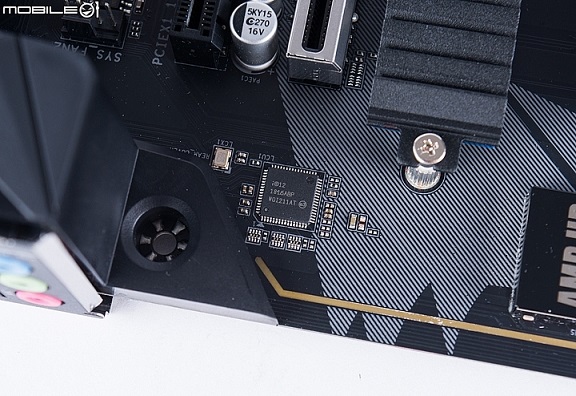

主机板内建的有线网络是采用了Intel推出的WGI211AT网络控制芯片，可支援Gigabit传输频宽。

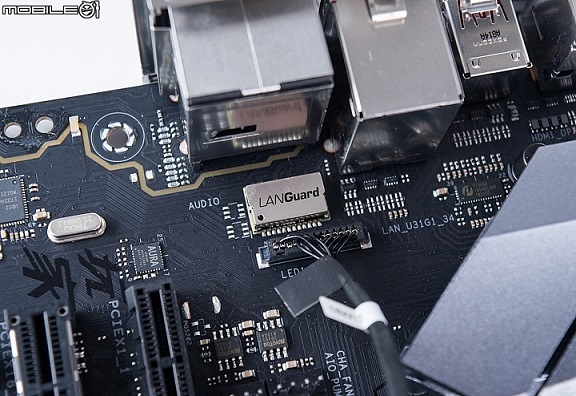

针对网络部分还有加入了LAN Guard技术来增加网络传输稳定性。

除了I/O背板上的USB传输埠之外，在主机板侧边还有设置了一组19Pin USB3.0与两组9Pin USB2.0前置扩充针脚，而且还有设置了TPM加密装置插槽，让有需要的使用者可以自行扩充。

在主机板角落处还有设置了简易的Debug指示灯，让使用者可以快速找出无法开机的问题所在。

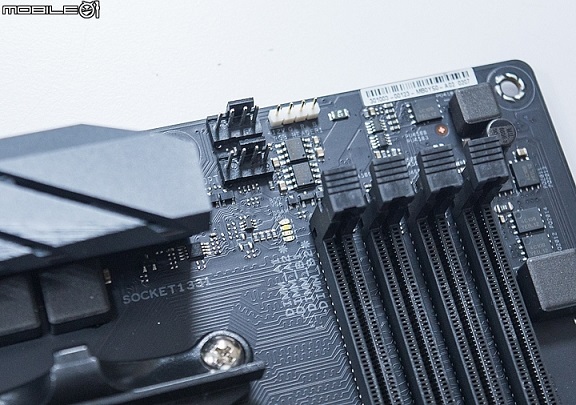

在存储器旁边有设置了简易的debug指示灯，可以让使用者快速找出无法开机的问题。

●技嘉B450 AORUS PRO WIFI主机板开箱与规格介绍

这次向技嘉借测的AMD B450主机板型号是B450 AORUS PRO WIFI，从其型号便可得知这款主机板的特色之一就是直接内建了WIFI无线网络模块。

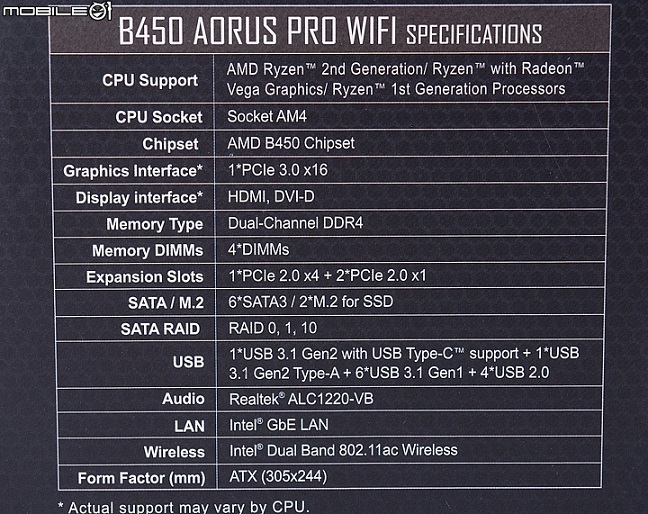

底下是外盒上印上的重点规格表，给大家做个参考。

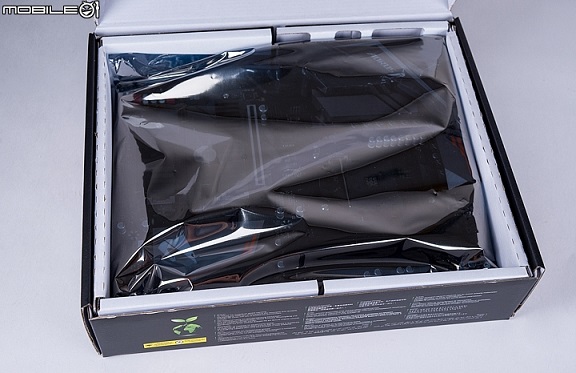

打开上盖就可以看到用静电袋包装的主机板，底下空间一样也有提供一些随附的配件。

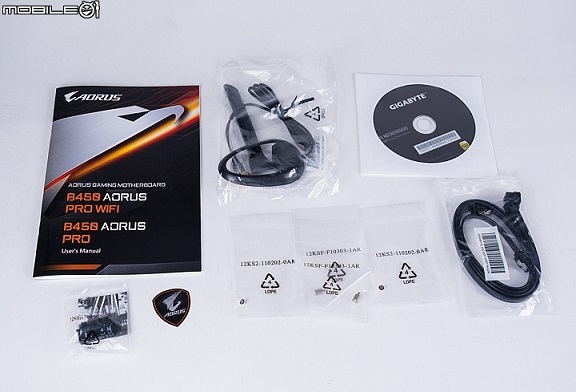

包装内随附的配件主要是纸本说明书、无线网络讯号天线、驱动软件光盘片、SATA传输线、前置线防呆插座以及M.2硬盘固定螺丝。

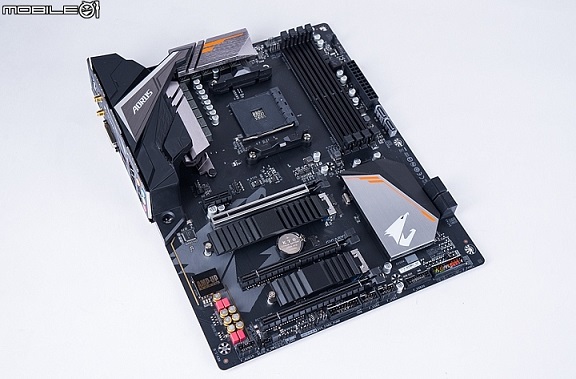

技嘉B450 AORUS PRO WIFI主机板一样也是采用了ATX尺寸规格设计，而且除了供电元件与芯片组有加入散热片之外，内建的两组M.2插槽上一样也有直接提供了铝质散热片来加强M.2硬盘的散热效果。

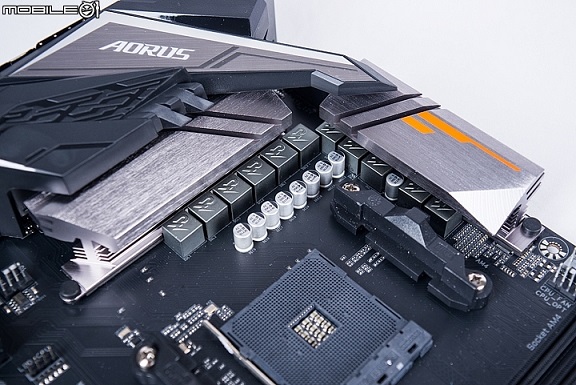

主机板针对处理器的供电元件是采用4+3相设计，而且两侧MOSFET上也都加入铝质金属片来加强散热。

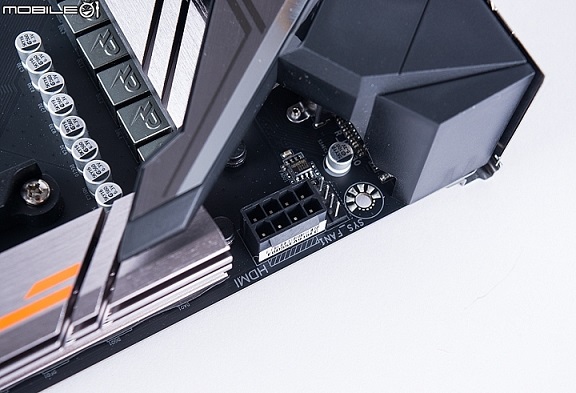

主机板上的处理器供电是采用了8Pin电源接头设计。

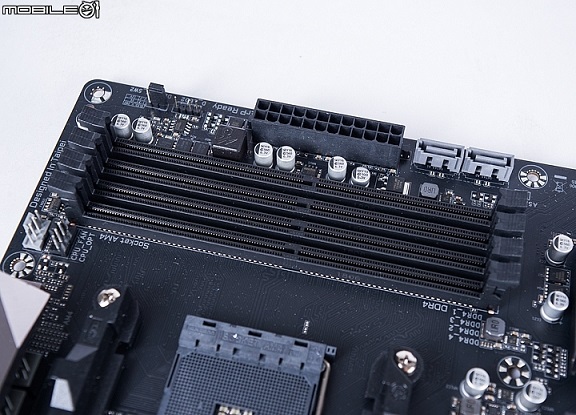

在处理器旁边一样也是设置了4 DIMM双通道DDR4存储器插槽，最高可支援至64GB容量以及DDR4-3200运作时脉。

扩充规格方面，这款主机板有提供了三组PCIex16与一组PCIex1插槽，第一组PCIex16插槽的传输频宽规格可支援至PCIe3.0x16，并且也有加入金属片来增加插槽承重。而第二组PCIex16插槽则是走芯片组通道，实际频宽可达到PCIe2.0x4，至于第三组PCIex16与PCIex1插槽的实际频宽都只能够达到PCIe2.0x1，而且因为这两组插槽是与第二组PCIex16插槽共享频宽，所以只要这两组插槽有安装硬件的时候，第二组PCIex16插槽的实际运作频宽就只剩下PCIe2.0x2。

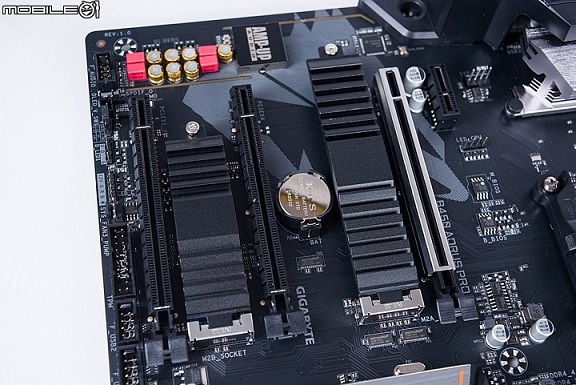

此外，这款主机板在PCIex16插槽之间也分别设置了可支援22110与2280尺寸的M.2插槽，而且两组M.2插槽上也都直接提供铝质散热片来加强硬盘散热效果。其中第一组22110 M.2插槽可支援SATA或PCIe3.0x4界面的M.2 SSD固态硬盘，而另外一组M.2插槽则可支援PCIe3.0x2的M.2 SSD。

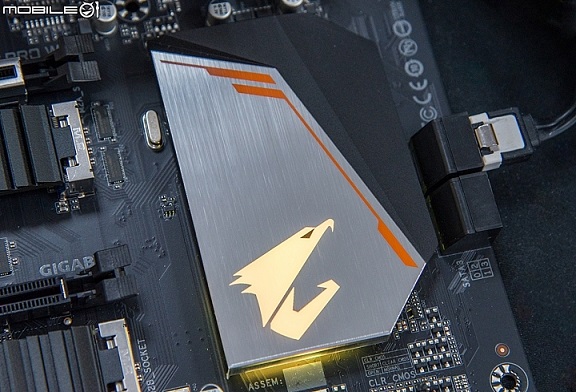

主机板芯片组上的AUROS LOGO也有加入RGB背光设计，而且一样可以透过随附软件调整背光灯色与显示模式。

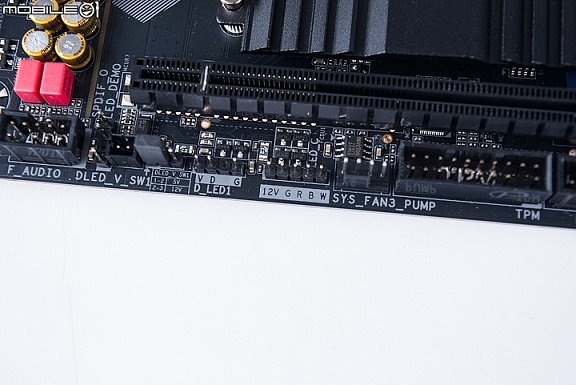

在主电源旁边还有设置了一组RGB灯条插槽，而且一样可以透过软件来同步灯色。

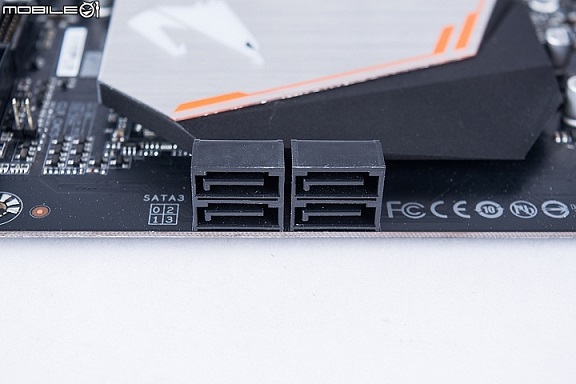

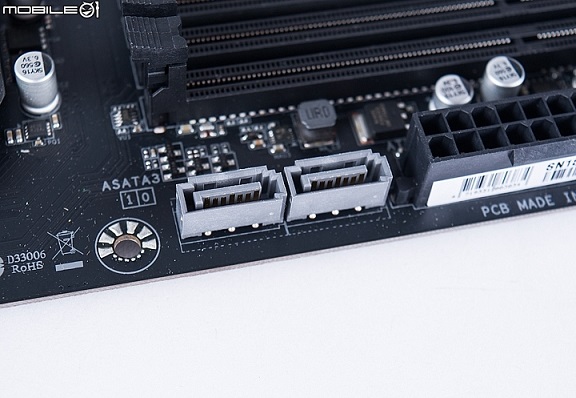

除了M.2插槽之外，主机板侧边还有设置了四组芯片组原生的SATA 6Gb/s传输埠以及两组透过芯片扩充的SATA 6Gb/s。

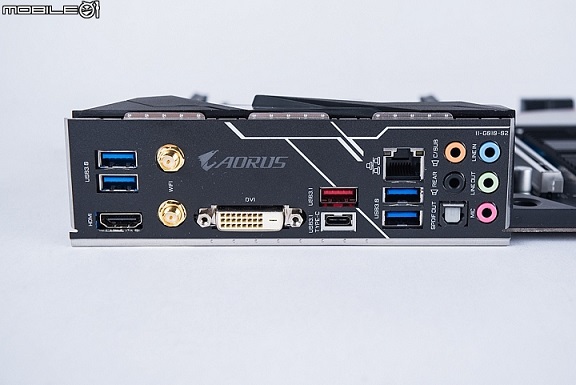

主机板的I/O背板上有提供了四组USB3.0(蓝)、一组USB3.1 Gen2(红)以及一组USB3.1 Gen2 Type-C传输埠。网络规格除了内建的Gigabit RJ-45网络埠之外，还直接内建了一组可支援802.11ac无线网络与蓝牙传输的无线网络卡。影音支援的部分则有提供了一组HDMI1.4、一组DVI以及3.5mm与光纤等影音端子。此外，这款主机板的I/O背板也是直接固定在主机板上的设计，让使用者在安装的时候可以减少被挡板或机壳刮伤的风险。

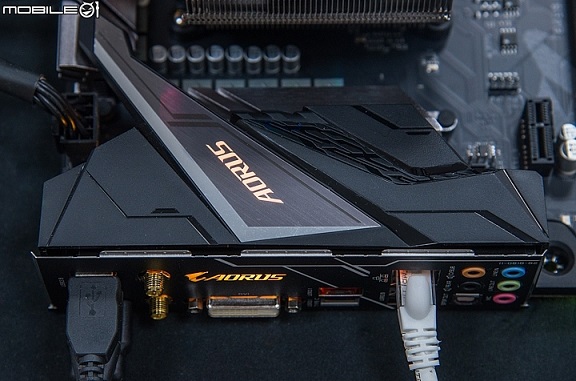

在I/O上也有加入外罩设计，而且LOGO的位置也都有加入背光设计，并一样可透过软件调整灯色与显示模式。

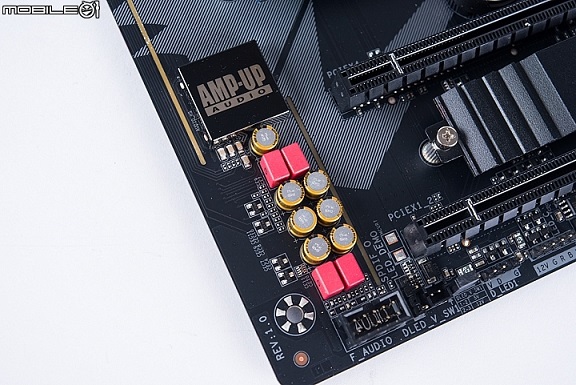

主机板内建的音效是采用了Realtek ALC1220-VB音效译码芯片，可支援7.1声道输出，并且还有加入金属外罩来减少电磁波干扰，而且音效电路也特别搭配了WIMA Hi-Fi FKP2与NIPPON- Chemicon音效电容来加强音质表现。

I/O上的有线网络是采用了Intel WGI211AT网络控制芯片，可支援至Gigabit传输频宽。

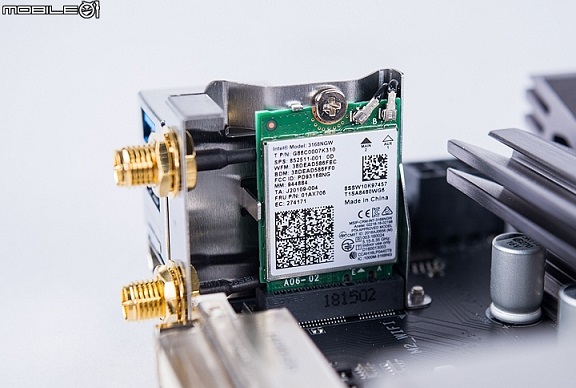

主机板上内建了无线网络卡是采用Intel Dual Band Wireless-AC3168，可支援2.4GHz与5GHz双频段802.11ac无线网络以及蓝牙4.2无线传输规格。这款无线网络卡是采用1X1天线设计，无线传输频宽最高可达到433Mbps。

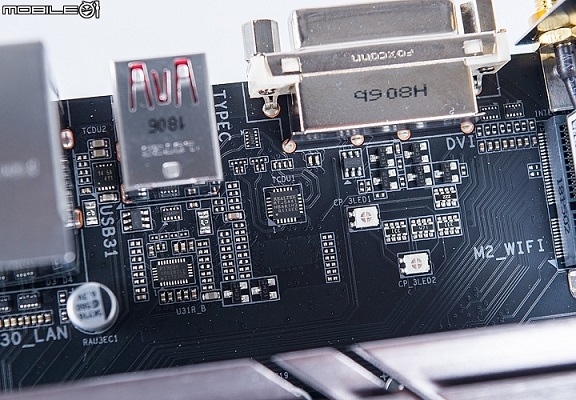

I/O上的USB3.1 Gen2 Type-C传输埠是采用了REALTEK RTS5441芯片扩充。

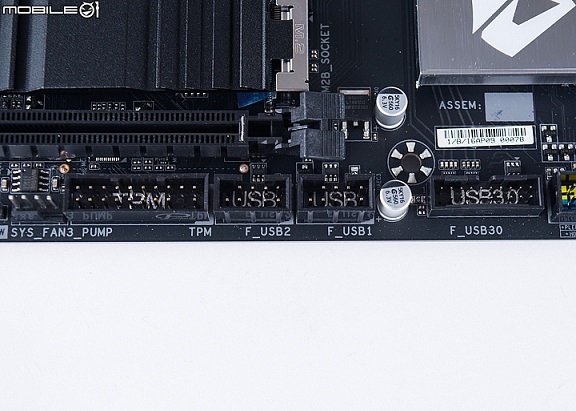

除了I/O背板上的USB传输埠之外，在主机板侧边还有设置了一组19Pin USB3.0与两组9Pin USB2.0前置扩充针脚，而且还有设置了TPM加密装置插槽，让有需要的使用者可以自行扩充。

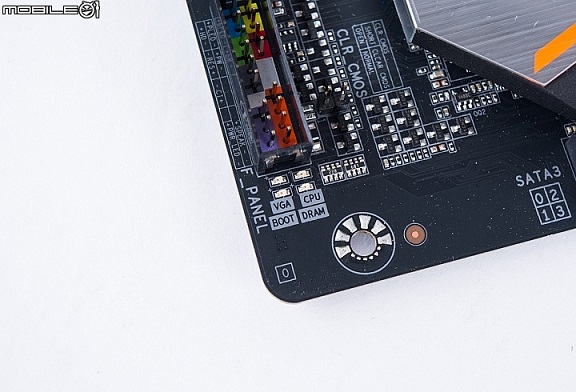

在主机板角落处还有设置了简易的Debug指示灯，让使用者可以快速找出无法开机的问题所在。

●微星B450 TOMAHAWK主机板开箱与规格介绍

这次向微星借来的AMD B450主机板型号是战斧飞弹系列的B450 TOMAHAWK，外盒上也直接印上了战斧飞弹的小图案。

主机板背面一样也印上了一些重点特色与硬件规格表，主要特色包含大面积的MOSFET散热片、免开机BIOS更新、内建USB3.1 Gen2、简易Debug灯、Mystic Light RGB背光同步技术支援以及加强PCIe插槽承重的金属片设计。

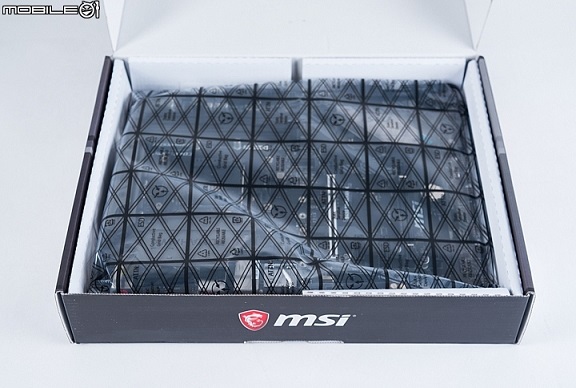

打开外盖一样会直接看到用静电袋包装的主机板，底下空间也有一些随附的配件。

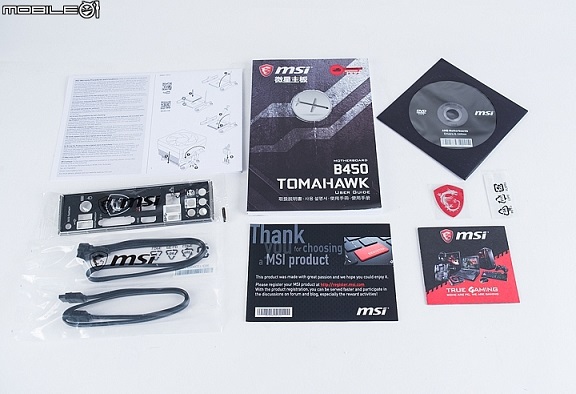

包装内提供的配件主要有纸本说明书，驱动软件光盘片、I/O背档板、SATA传输线、MSI GAMING贴纸以及M.2硬盘固定螺丝。

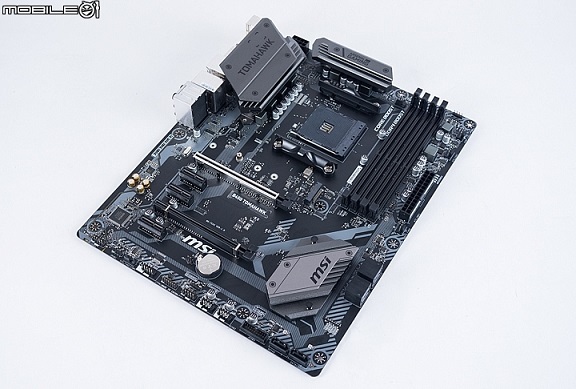

微星B450 TOMAHAWK主机板一样是采用了ATX尺寸规格设计，而且主机板上除了芯片组与处理器供电元件有加入银色散热片之外，电路板上也有加入了一些图案刷色，让主机板整体配色看起来更有质感一点。

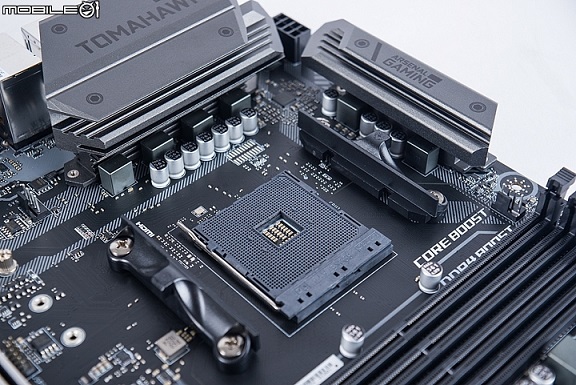

主机板上针对处理器的供电元件上都有加上铝质金属片来加强散热，而且在散热片上也有印上了这款主机板的型号字样。

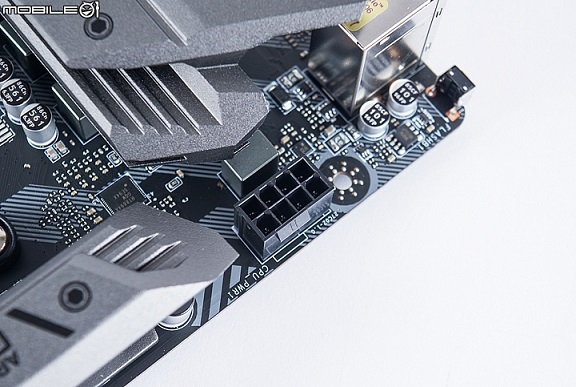

针对处理器的供电一样也是采用8Pin电源接头设计。

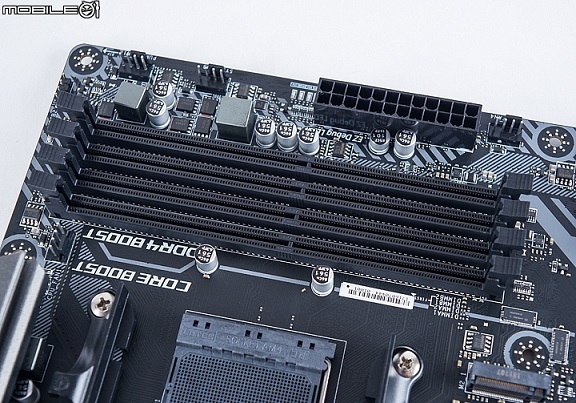

这款主机板上也是提供了4 DIMM双通道DDR4存储器插槽，最高可支援至64GB容量以及DDR4-3466运作时脉。

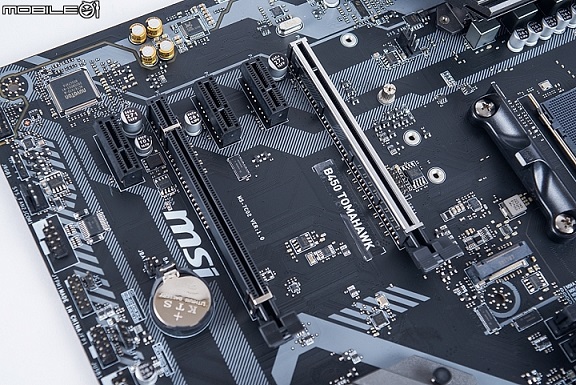

扩充规格的部分有提供了两组PCIex16与三组PCIex1插槽，其中第一组PCIex16插槽是走处理器的PCIe3.0通道，传输频宽最高可达到PCIe3.0x16，并且在插槽外层还有加入金属片来增加承重。而第二组PCIex16插槽则是走芯片组通道，最高传输频宽可达到PCIe2.0x4。虽然两组PCIex16插槽的频宽规格不同，但仍可支援2-Way AMD CrossFire显示卡串联技术。至于三组PCIex1插槽也都是走芯片组的PCIe2.0通道，不过因为其中两组PCIex1插槽是与第二组PCIex16插槽共享频宽，所以当这两组插槽任一组有接上装置的时候，第二组PCIex16的传输频宽就会降到PCIe2.0x2。

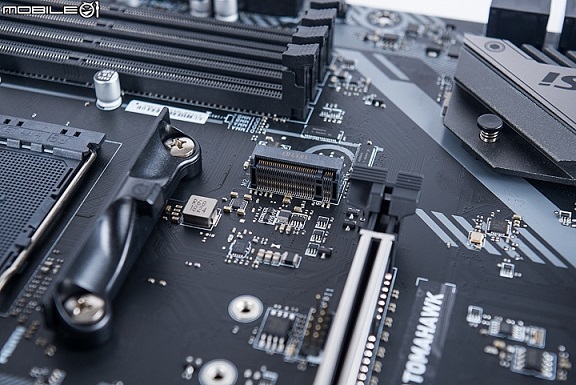

在第一组PCIex16插槽的旁边有设置了一组M.2插槽，可支援PCIe3.0x4或SATA界面的M.2 SSD固态硬盘，而且尺寸规格最多可支援至22110。

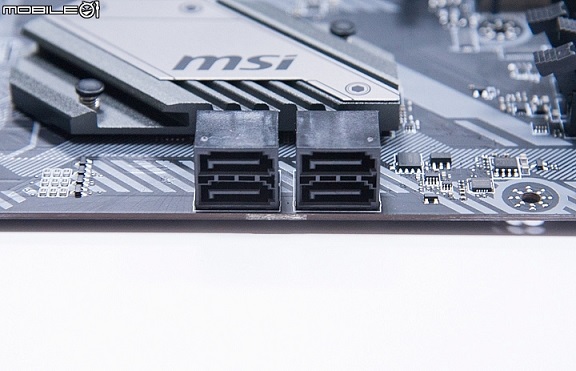

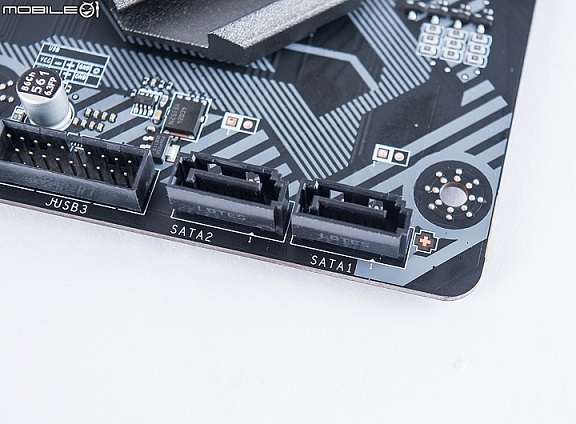

除了M.2插槽之外，主机板侧边还有设置了六组SATA 6Gb/s传输埠，不过其中有两组是与M.2插槽共享频宽，所以当M.2插槽有装SSD的时候，第五与第六组SATA传输埠就无法使用。

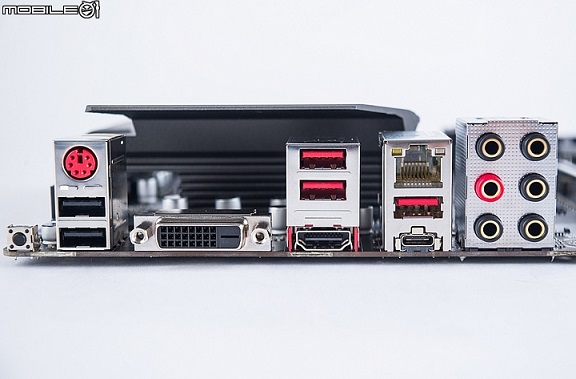

在背板I/O区域有提供了两组USB2.0(黑)、两组USB3.0(红)、一组USB3.1 Gen2 Type-A、一组USB3.1 Gen2 Type-C、一组键盘鼠标共享的PS/2以及一组Gigabit RJ-45有线网络埠。影音规格的部分则是提供了DVI、HDMI1.4以及3.5mm等影音端子。此外，在I/O区域的最左边还有特别设置了一颗BIOS FLASHBACK+功能键，只要先将BIOS档案命名为MSI.ROM，并将存好BIOS档案的随身接上PS/2底下的USB2.0传输埠在按下BIOS FLASHBACK+按键就可以免开机更新BIOS。

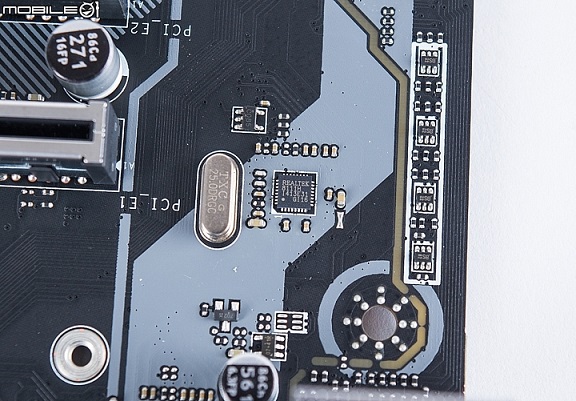

I/O上的RJ-45网络埠是采用了REALTEK的8111H网络控制芯片，可支援至Gigabit传输频宽。

除了背板上的USB传输埠之外，在侧边也有提供了一组19Pin USB3.0以及两组9Pin USB2.0传输埠。

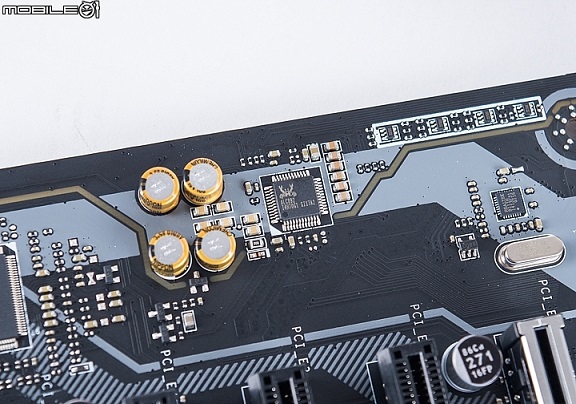

主机板上的内建音效是采用Realtek推出的ALC892芯片，可提供7.1声道输出，并且还有搭配NIPPON- Chemicon音效电容来加强音质表现。

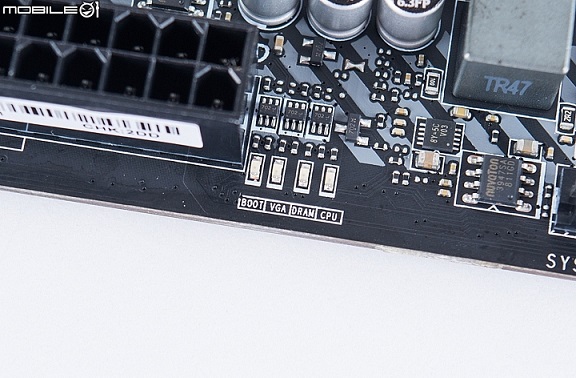

在主电源旁边有设置了简易Debug指示灯，可以让使用者更快速解决无法开机的问题。

●效能测试

看完这几款AMD B450主机板的开箱之后，接着就简单测试一下实际的效能表现吧!底下是这次搭配的硬件清单给大家做个参考。

◇处理器：AMD Ryzen 5 2400G

◇存储器：芝奇G.Skill FLARE X DDR4-3200 8GBx2

◇硬盘：Samsung 960EVO 500GBSSD固态硬盘

◇散热器：AMD WRAITH PRISM散热器

◇电源供应器：Antec HCG 850W

◇作业系统：Windows 10 64位元

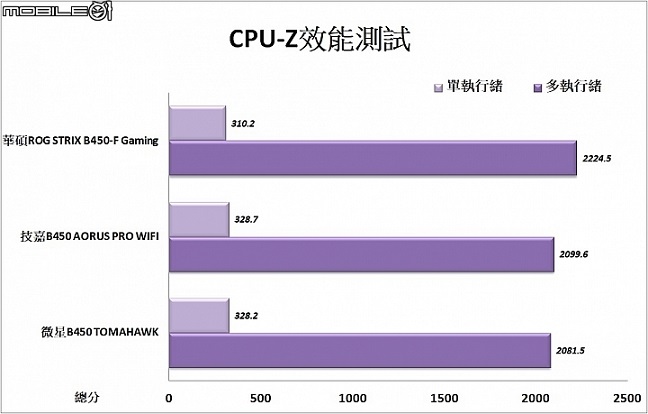

◆CPU-Z软件测试

在CPU-Z软件的单执行绪与多执行绪效能测试中，

搭配华硕ASUS ROG STRIX B450-F GAMING主机板的效能测试结果分别为310.2与2224.5分；

搭配技嘉B450 AORUS PRO WIFI主机板的效能测试结果分别为328.7与2099.6分；

搭配微星B450 TOMAHAWK的效能测试结果分别为328.2与2081.5分。

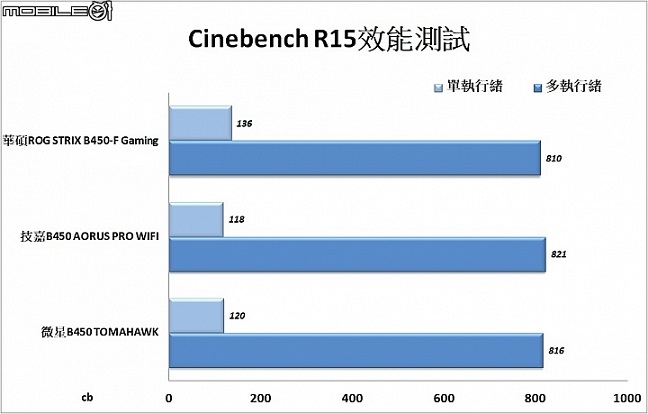

◆CINEBENCH R15软件测试

在CINBENCH R15软件的单执行绪与多执行绪效能测试中，

搭配华硕ASUS ROG STRIX B450-F GAMING主机板的效能测试结果分别136与810cb；

搭配技嘉B450 AORUS PRO WIFI主机板的效能测试结果分别为118与821cb；

搭配微星B450 TOMAHAWK的效能测试结果分别为120与816cb。

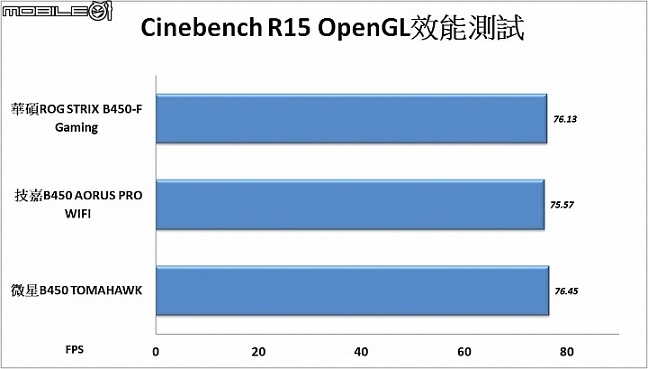

◆CINEBENCH R15 OpenGL软件测试

搭配华硕ASUS ROG STRIX B450-F GAMING主机板的效能测试结果为76.13FPS；

搭配技嘉B450 AORUS PRO WIFI主机板的效能测试结果为75.57FPS；

搭配微星B450 TOMAHAWK的效能测试结果为76.45FPS。

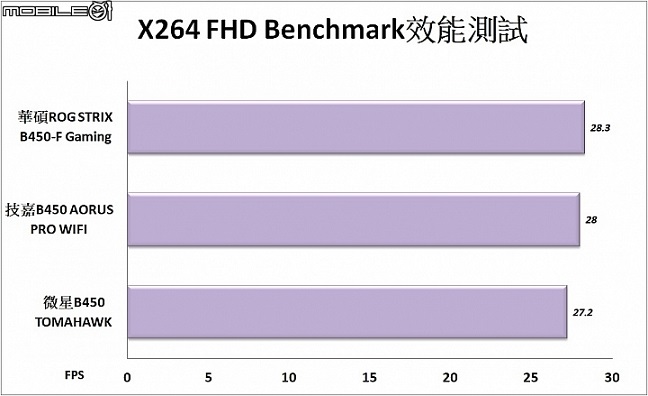

◆X264 FHD Benchmark转档效能测试

透过X264 FHD Benchmark软件测试处理器影像转档效能时，

搭配华硕ASUS ROG STRIX B450-F GAMING主机板的效能测试结果为28.3FPS；

搭配技嘉B450 AORUS PRO WIFI主机板的效能测试结果为28FPS；

搭配微星B450 TOMAHAWK的效能测试结果为27.2FPS。

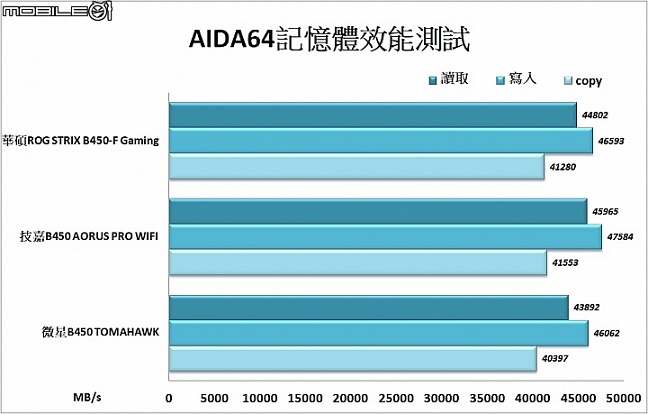

◆存储器效能测试

在AIDA64软件中的存储器读取、写入以及复制效能测试中，

搭配华硕ASUS ROG STRIX B450-F GAMING主机板的效能测试结果分别为44802/46593/41280MB/s；

搭配技嘉B450 AORUS PRO WIFI主机板的效能测试结果分别为45965/47584/41553MB/s；

搭配微星B450 TOMAHAWK的效能测试结果分别为43892/46062/40397MB/s。

●绘图与游戏效能测试

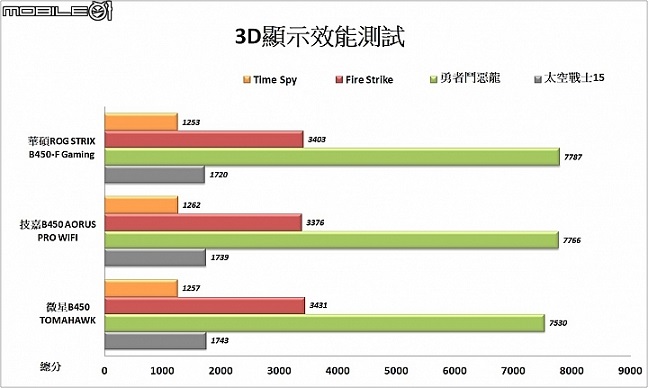

◆3DMark软件测试

在3DMarkTime Spy、Fire Strike以及勇者斗恶龙与太空战士15等四项测试中，

搭配华硕ASUS ROG STRIX B450-F GAMING主机板的效能测试结果分别为1253/3403/7787/1720分；

搭配技嘉B450 AORUS PRO WIFI主机板的效能测试结果分别为1262/3376/7766/1739分；

搭配微星B450 TOMAHAWK的效能测试结果分别为1257/3431/7530/1743分。

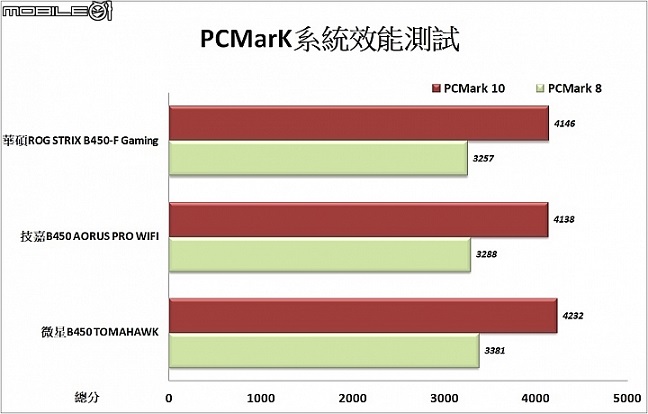

◆PCMark系统效能测试

在PCMark10与PCMark8软件的Home项目测试中，

搭配华硕ASUS ROG STRIX B450-F GAMING主机板的效能测试结果为4146/3257分；

搭配技嘉B450 AORUS PRO WIFI主机板的效能测试结果为4138/3288分；

搭配微星B450 TOMAHAWK的效能测试结果为4232/3381分。

●测试总结

就效能而言，这三款主机板搭配AMD Ryzen 5 2400G APU的表现都还算不错，而且搭配DDR4-3200存储器也都能够稳定运作且有一定的效能提升，再加上同样都有新增StoreMI混合硬盘技术支援，对于没有超频或是太多I/O规格需求的使用者来说，AMD B450比起X470应该会是个更精省一点的主机板搭配选择。
