华芸ASUSTOR AS4004T NAS试用 10Gb高速传输到位

华芸ASUSTOR近来针对一般家用的消费级NAS网络储存装置再度推出了一款型号为AS4004T的4Bay NAS机种。华芸ASUSTOR AS4004T主要特色不仅有提供两组可支援Link Aggregation网络聚合功能的Gigabit LAN埠，还直接内建了一组可支援至10Gb频宽的RJ-45网络埠，让使用不需另外加装10Gb网络卡就能够轻松突破1Gb的频宽限制。

●华芸ASUSTOR AS4004T开箱与规格介绍

随着多媒体影音档案容量愈来愈大，Gigabit的传输频宽对于NAS使用者来说已经渐渐无法满足需求，但是大部分NAS产品碍于本身网络埠规格的限制，传输频宽多半只能够达到1Gb左右的水平，只有一些高阶产品才会加入2~4组的LAN埠规格搭配Link Aggregation网络聚合功能让传输频宽突破1Gb的限制，或是加装10Gb网卡来获得更大的传输频宽，但这类高阶机种大部分都是主打商用需求，再加上机身价格比一般机种都高出不少，所以对于只有储存、多媒体以及大频宽应用需求的使用者来说就比较不是那么符合需求。不过随着10Gb网络装置的价格以及周边装置逐渐到位，华芸这次则是特别推出了两款直接搭载10Gb网络埠的AS4004T与AS4002T NAS机种，为大频宽储存需求的使用者提供更轻省的10Gb NAS机种选择。而这次也特别借了其中的ASUSTOR AS4004T 4Bay NAS机种来实际测试一下，好让有10Gb频宽需求的网友能够做个参考。

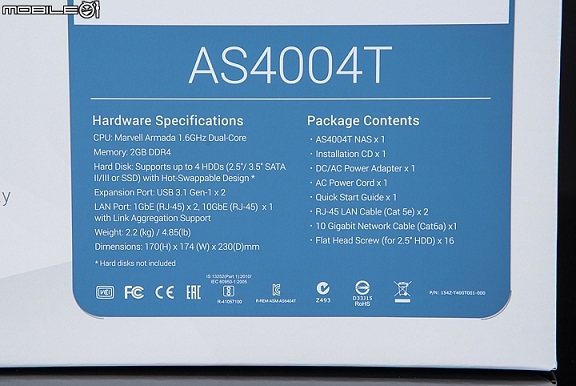

在外盒侧边有标示了AS4004T NAS的一些重点规格，其中的核心硬件是搭载了时脉1.6GHz的Marvell Armada双核心处理器搭配2GB的DDR4存储器，并且在机身上I/O规格除了主打的一组10Gb RJ-45网络传输埠之外，也还有提供了两组Gigabit RJ-45网络埠以及两组USB3.0传输埠，而且其中的两组RJ-45网络埠亦能够支援Link Aggregation网络聚合功能，提供使用者更弹性的网络连结应用。

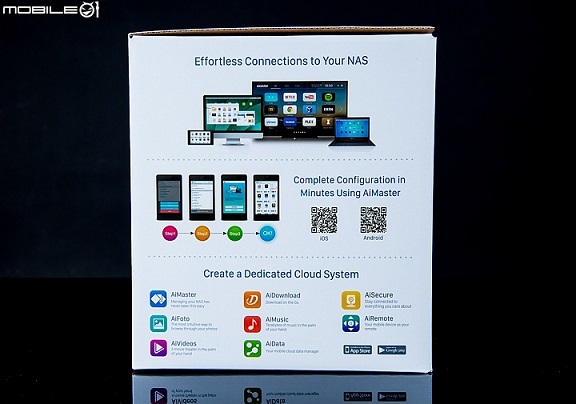

在外盒的另一侧边则是简单介绍了华芸ASUSTOR提供的ADM作业系统以及针对Android与iOS行动装置所提供的一些APP软件，让使用者无论使用计算机或是行动装置都能够有更好的使用体验。

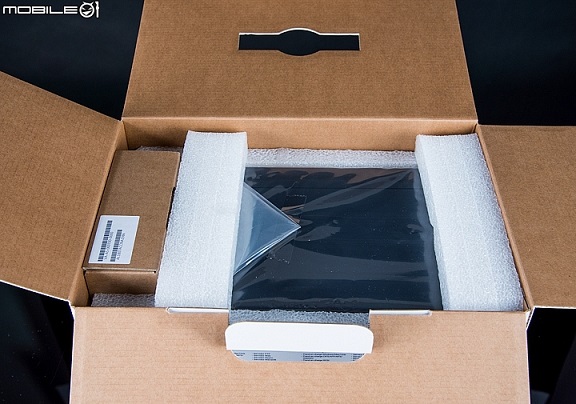

打开外盒上盖就可以用防撞包材装着的AS4004T NAS机身以及一个装着随附配件的纸盒。

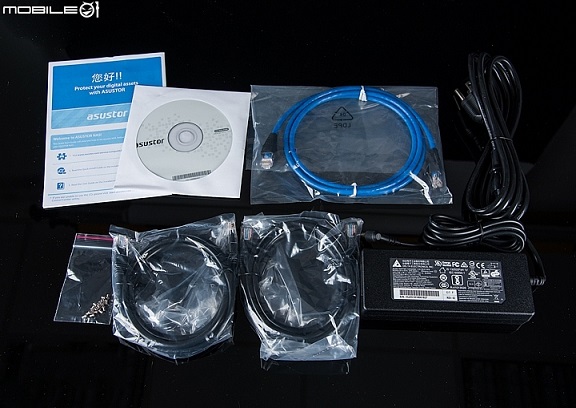

在随附配件纸盒内主要是提供了纸本说明书、软件光盘片、一条连结10Gb网络埠的Cat6a网络线、两条连接Gigabit网络埠的Cat5e网络线、2.5吋硬盘固定螺丝、供电变压器以及一条电源线。

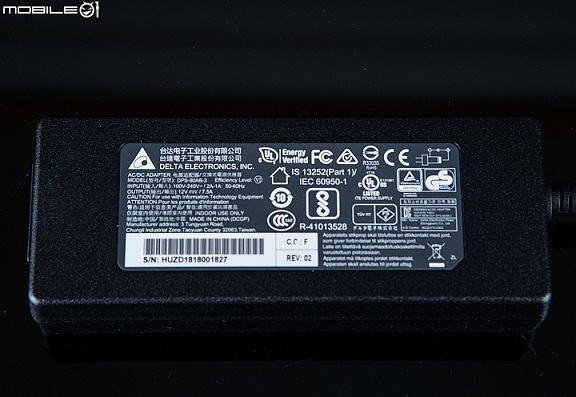

这款AS4004T NAS随附的供电变压器是台达电子制造的DPS-90AB-3，输出电力规格为12V/7.5A。

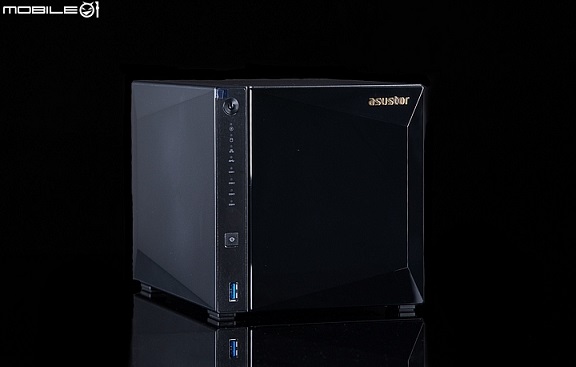

华芸AS4004T NAS的机身外观跟一般NAS一样也都是采用黑色方正的机壳设计，不过前面板与两边侧板有多加了一些切割线条，而且前面板也有加入镜面涂装设计，也算是低调中带点变化的造型。

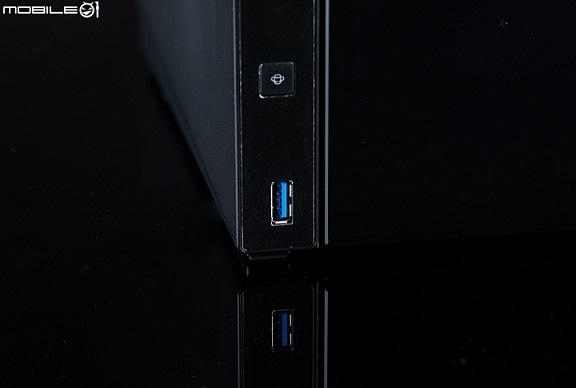

在前面板左侧有设置了一个USB3.0传输埠，而且上方也有一个快速备份按键，当使用者在系统中设定完成后，之后只要接上外接装置再按一下按键就可以快速同步资料，不用再透过其它装置进入系统。

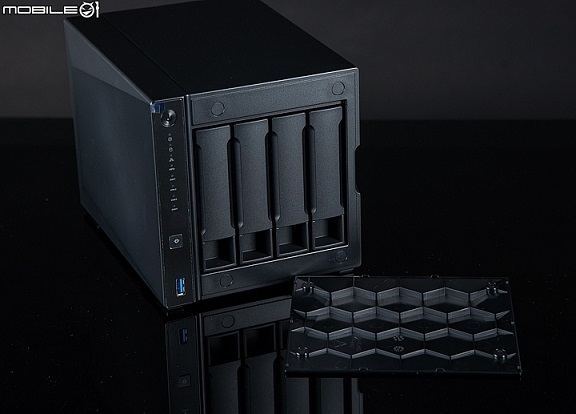

机身的前面板是采用磁吸式快拆设计，往外一拉就可以看到内建的4组硬盘快拆架，而且面板内部还有加入六角框架结构来增加强度。

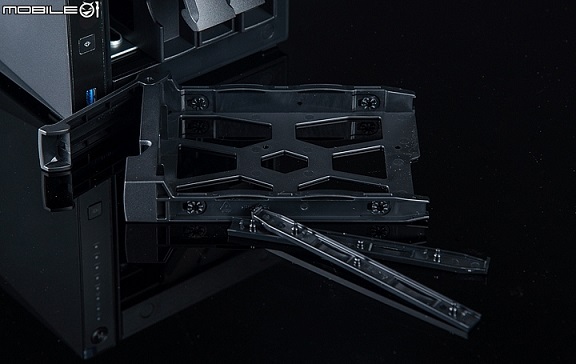

将硬盘架的外盖往上一拉就可以抽出硬盘架，而随附的四组硬盘架针对3.5吋硬盘则是采用了两侧快拆边条的免工具安装设计，而且每个安装孔位上也都有设置橡胶软垫来减少硬盘的震动状况。此外，这随附的四组硬盘架上也有设置了2.5吋硬盘的固定螺丝孔位，所以无需另外安装转接架就可以安装2.5吋的HDD或是SSD固态硬盘。

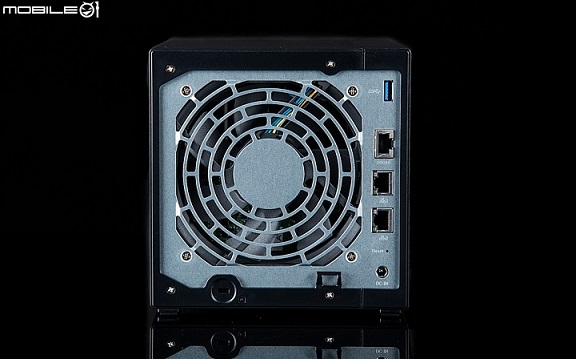

机身背后可以看到里面有设置了一个12公分风扇加速将硬盘产生的废热排出机身外，让机身有更好的散热效果。至于I/O的部分则都是设置在机身背后右侧，主要有提供了一组10Gb RJ-45网络埠、两组Gigabit RJ-45网络埠、一组USB3.0传输埠以及电源接孔。而其中的两组RJ-45网络埠也有支援Link Aggregation网络聚合功能，让两组网路埠的频宽可以合并使用，对于有需要较大网路频宽的使用者来说就相对方便许多。

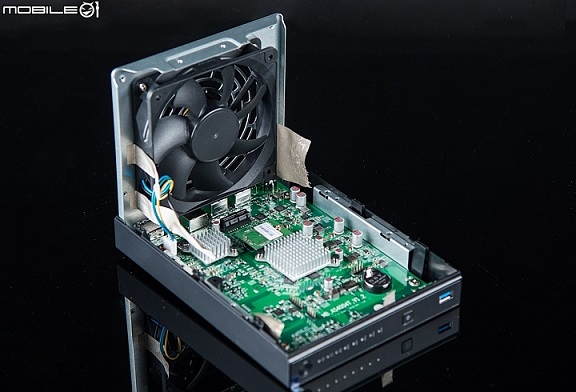

接着来看机身内部的结构设计吧!基本上只要卸下机身背后的四个固定螺丝就可以拆下外壳，并可看到电路板上处理器以及10Gb网络芯片上也都有加上铝挤散热片来加强散热效果。

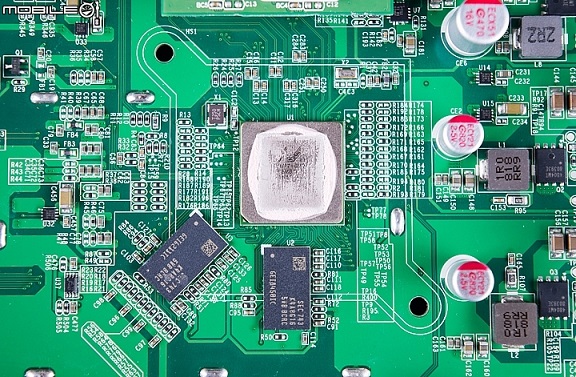

华芸AS4004T NAS的处理器是采用Marvell ARMADA-7020双核心处理器，官方型号为88F7020。这款处理器是双处理核心架构设计，运作时脉可达到1.6GHz，而且处理AD5532HSABC芯片中也同时整合了共享的1MB L3快取存储器、DDR4存储器控制器、PCIe3.0传输通道、USB3.0传输埠以及两组2.5Gb与一组10Gb有线网络埠支援。另外，在处理器的侧边则是直接内嵌了两颗Samsung推出的DDR4-2400存储器，详细型号为K4A8G165WB-BCRC，单颗容量为1GB。

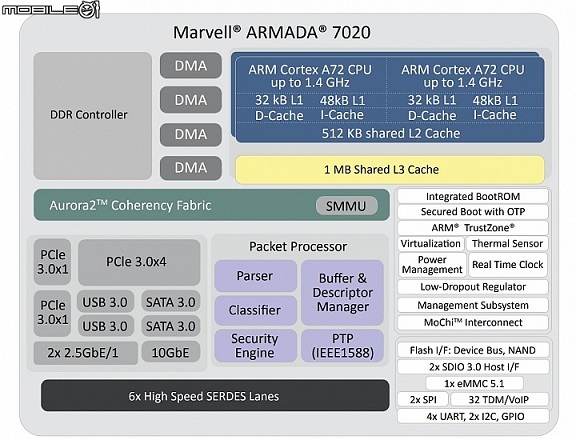

底下是Marvell提供的处理器架构图，给大家做个参考。

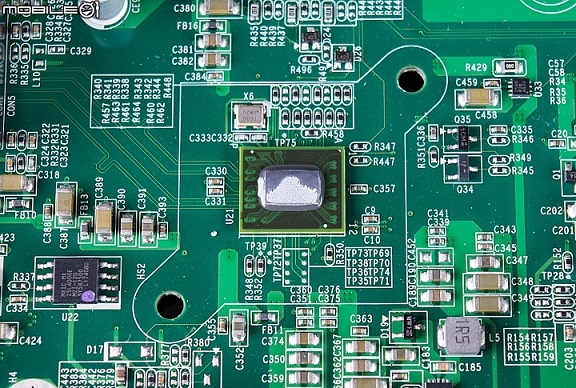

华芸AS4004T NAS中所搭载的10Gb网络埠是采用Marvell推出的Alaska X 88X3310网络控制芯片，也可向下兼容2500BASE-X与5000BASER网络规格。

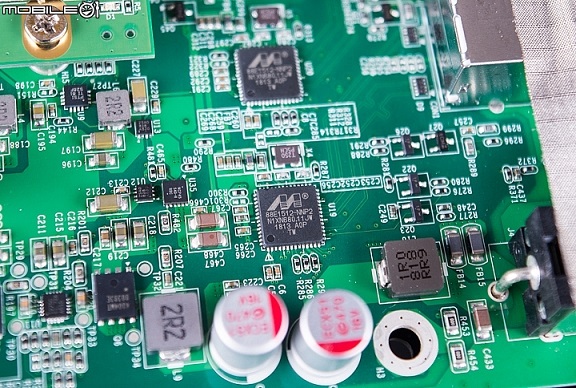

机身上的另外两组Gigabit RJ-45网络埠也是采用了Marvell推出的88E1512-NNP2网络控制芯片。

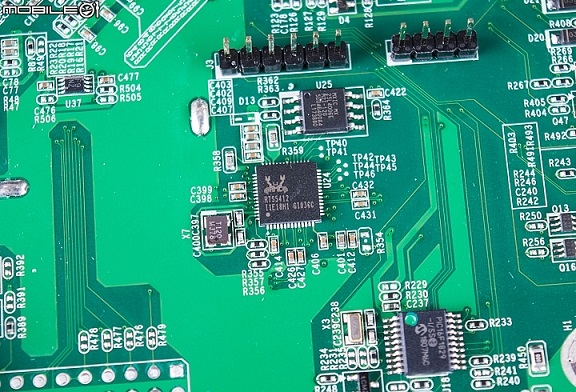

而机身上的两组USB3.0传输埠则是采用了Realtek推出的RTS5412HUB芯片扩充。

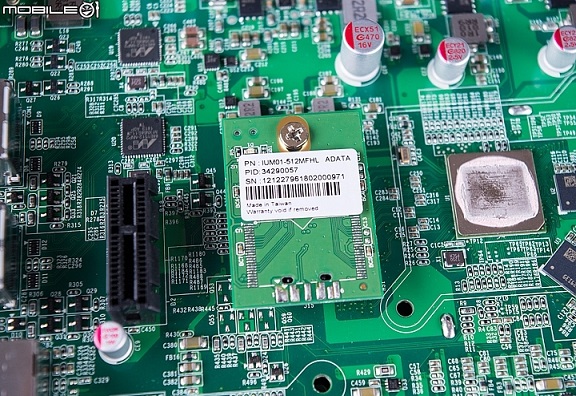

在主机板上还有加装了一片ADATA威刚推出的IUM01-512MFHL快闪存储器模块，容量规格为512MB，主要用途应该是用来储存NAS上的韧体。

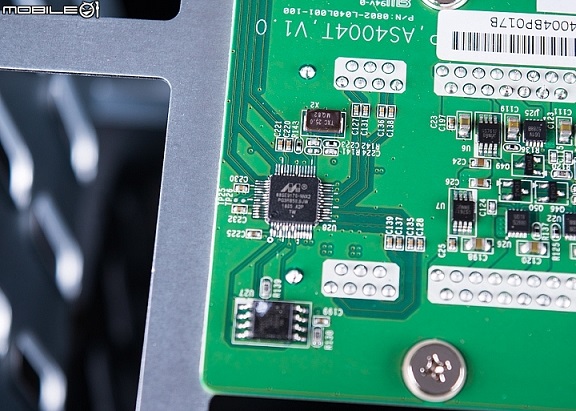

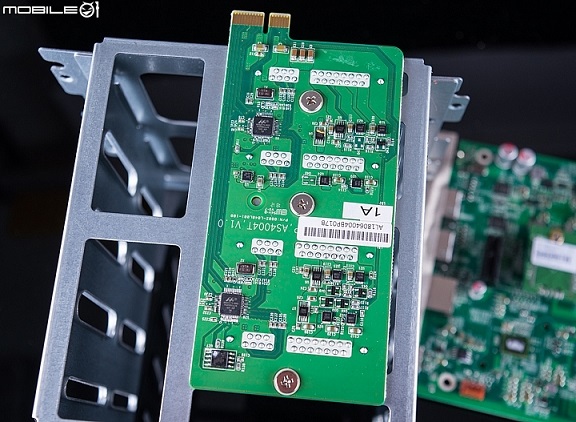

华芸AS4004T NAS上的4组SATA传输埠是透过一片内建两颗Marvell 88SE9170控制芯片将PCIe2.0x1界面转成4组SATA埠的电路板。

●华芸ASUSTOR ADM安装设定操作

◆华芸ASUSTOR Control Center(ACC)系统工具

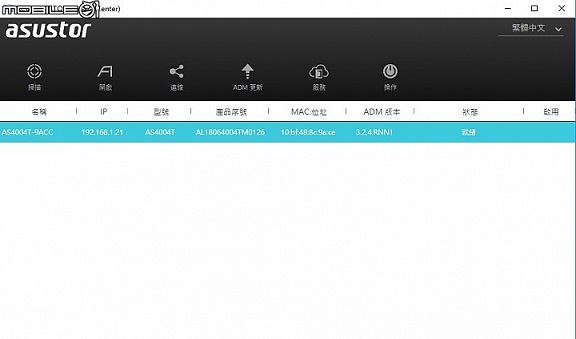

接着就装上硬盘来实际测试一下这款NAS的一些功能与效能表现吧!第一次安装的时候建议可以先安装华芸提供的ASUSTOR Control Center(ACC)系统工具来找一下区域网络中的NAS机种，接着直接点选清单或是在浏览器上输入IP位置就会进入华芸NAS的安装步骤。

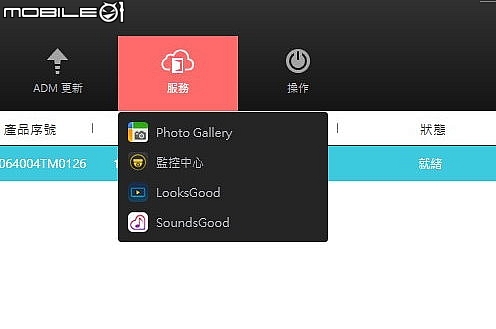

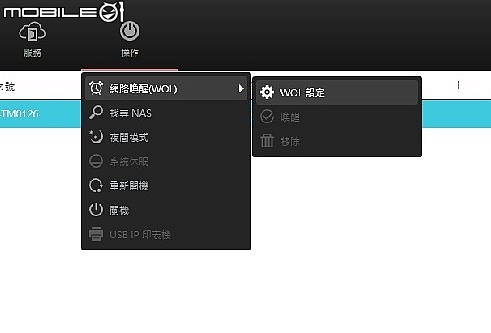

在华芸ACC系统工具上除了可以直接搜寻NAS的IP位置与连线状态之外，也可以透过ACC直接开启一些NAS上常用的多媒体应用程序或是网络磁碟机资料夹，并且亦能够透过ACC来更新NAS上的系统版本或是网络唤醒NAS。

◆ADM作业系统安装

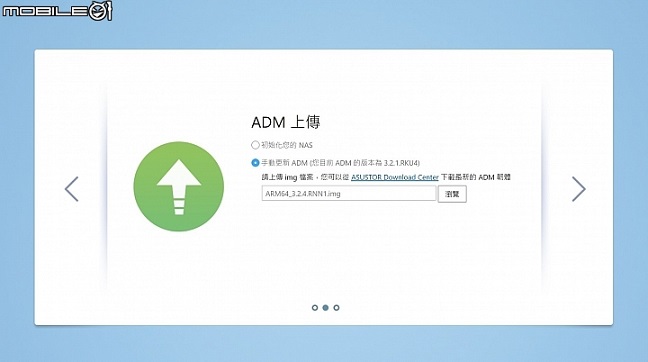

在华芸官网上可以先下载各个机种所需要的系统安装映像档，下载好之后就透过浏览档案的方式将映像档上传至NAS上。

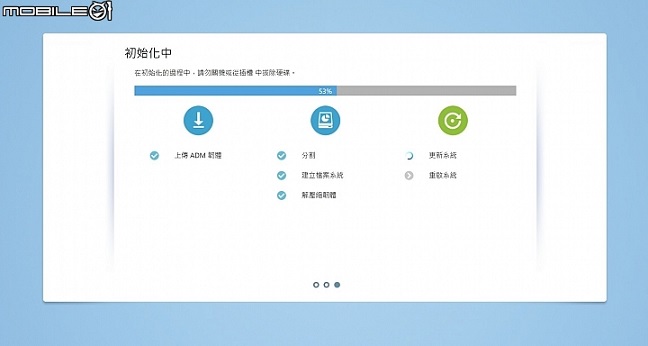

映像档上传完成之后，NAS会开始安装与建立档案系统，目前的档案系统还是EXT4，下一版的ADM作业系统也会开始支援Btrf档案系统，并可支援档案快照功能。

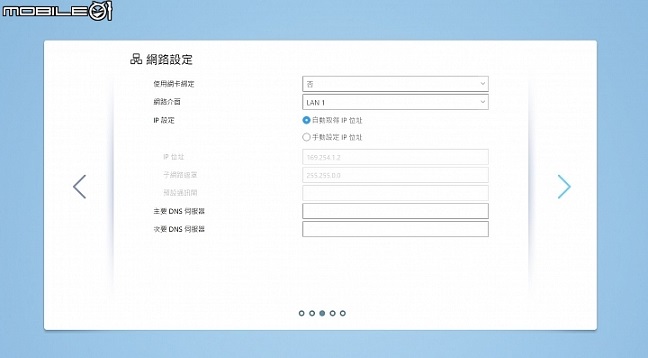

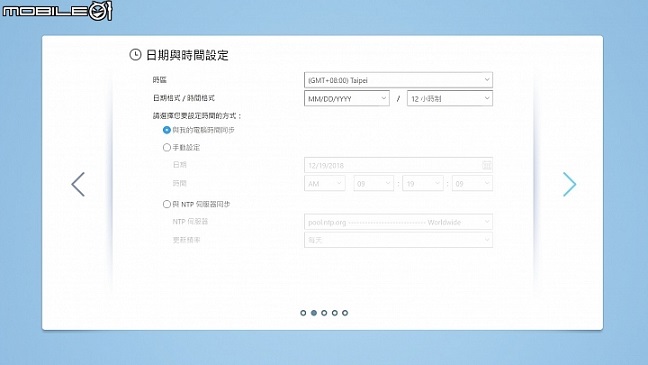

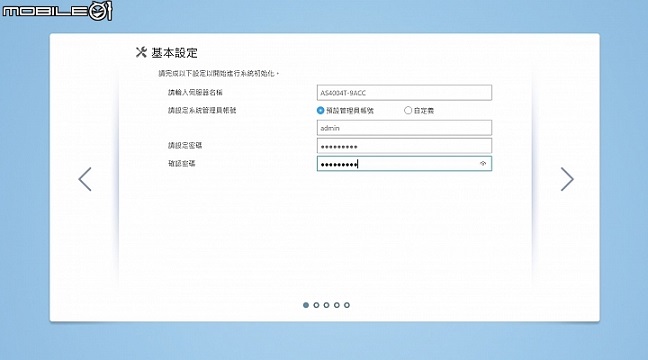

当系统安装完成后，安装步骤会继续带着使用者先设定一些管理者账号密码、时区以及网络连线之类的设定。

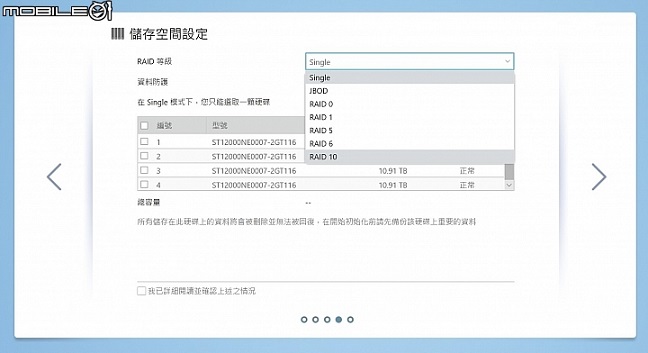

储存空间设定的部分，华芸AS4004T可以支援Single、JBOD以及RAID 0/1/5/6/10等硬盘组态，因为这次主要是为了测试这款NAS的传输效能极限，所以就使用RAID 0模式来进行测试，建议使用者自己使用的时候还是以具有备份机制的RAID模式会比较妥当一点。

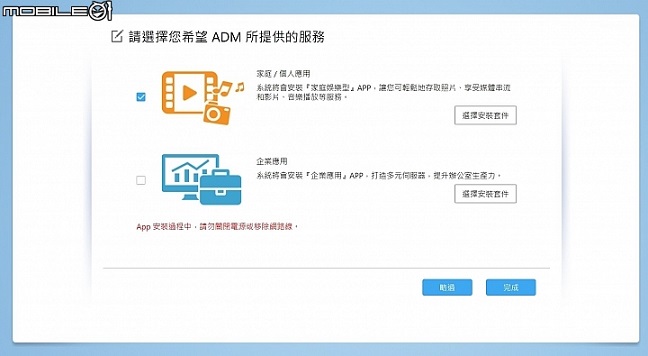

当硬盘设定完成后，安装步骤也会让使用者选择是否要先安装一些官方推荐的应用程序，并且针对家庭/个人以及企业应用也会有不同的应用程序推荐。

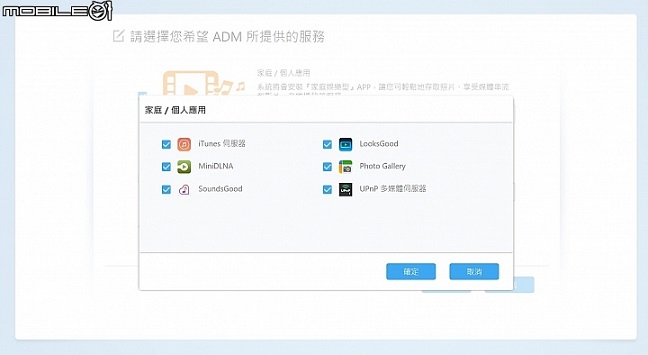

若是选择家庭/个人选项的话，则会直接在系统中先安装LooksGood、SoundGood、iTune服务器、DLNA、相簿以及UPnP多媒体服务器之类的应用程序。

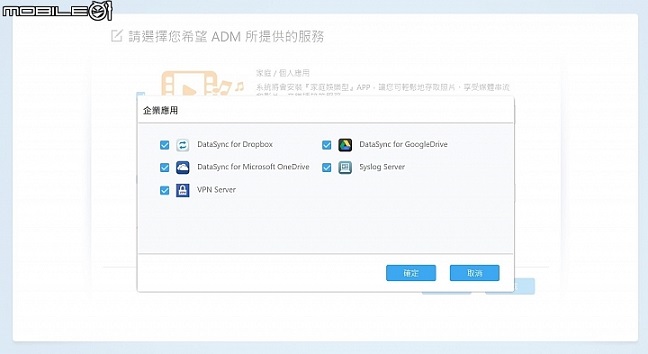

至于企业应用的部分则是会先安装一些针对Dropbox、GoogleDrive、OneDrive云端空间同步以及VPN与Syslog服务器之类的应用程序。

●华芸ASUSTOR ADM作业系统基本功能介绍

◆登入画面

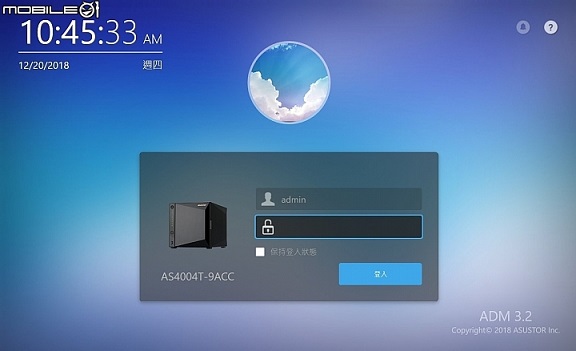

华芸针对自家NAS提供的作业系统版本目前已经更新至3.2版，在系统登入画面除了账号密码输入视窗之外，也有提供了头像与时间显示。

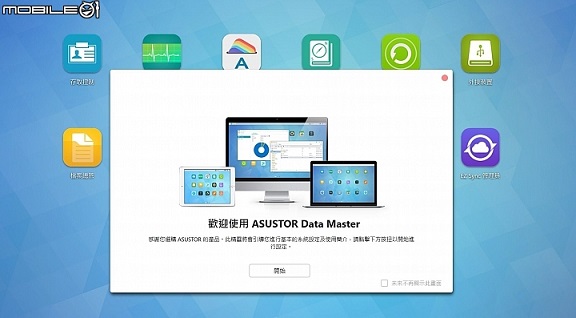

第一次登入后，主画面会先跳出一些使用教学内容，若是之后不想要显示则可以勾选底下的选项。华芸ADM3.2作业系统的主画面是采用了一些大图示的功能选项设计，几个比较常用或是一开始预装的应用程序都会直接显示在主画面上。

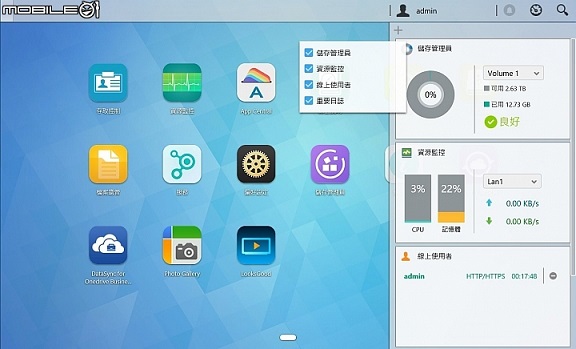

主画面右侧也有加入工具列显示选项，可以设置储存管理员、资源监控、在线使用者以及重要日志等信息内容，让使用者不用特别开启应用程序也可以快速查看NAS的使用状况。

◆资源监控APP

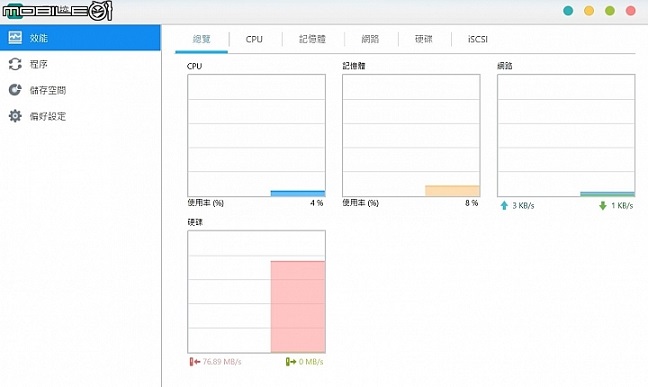

要是有需要查看更详细的系统信息，也可以直接开启资源监控的APP应用程序，里面有提供了效能、程序、储存空间以及偏好设定等功能分页。在效能页面中可以直接查看处理器、存储器、网络、硬盘以及iSCSI的使用状况。

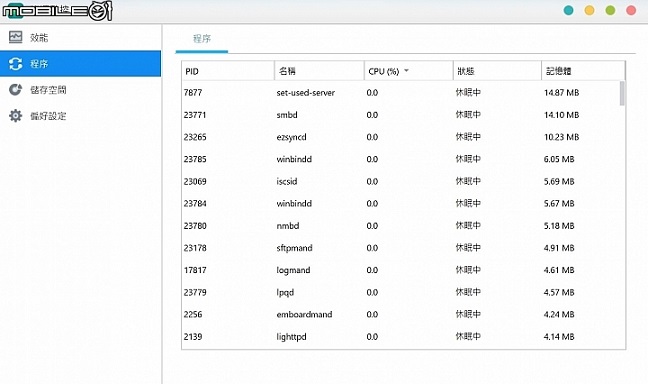

程序页面内则是可以查看每个应用程序的状态以及处理器与存储器使用率。

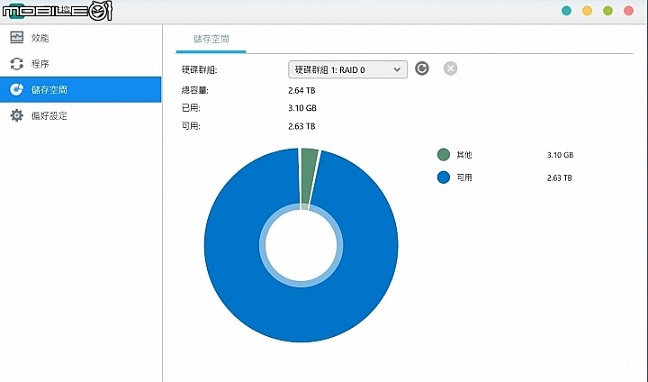

在储存空间内则是以圆饼图的方式来显示硬盘空间使用状况，或是有其它硬盘群组则可以透过上面的下拉式选单查看内容。

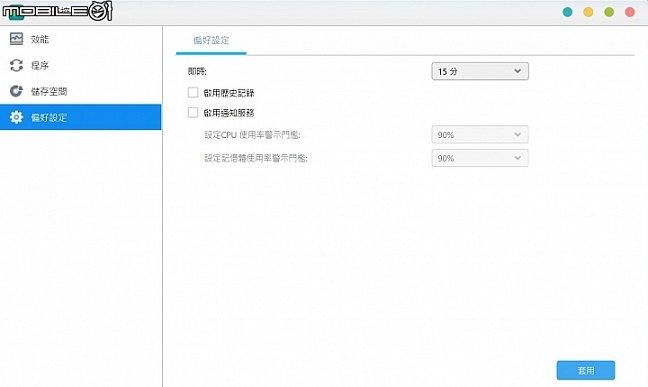

至于偏好设定内则是可以启用系统运作历史纪录，并且也可以在处理器或存储器使用率过高的状况时通知管理者。

◆存取控制APP

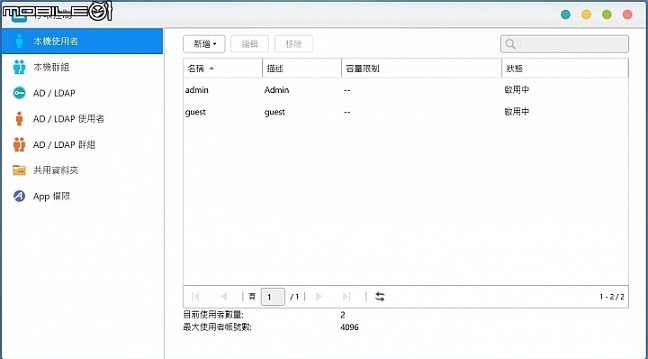

若是要新增NAS使用者账号可以在存取控制功能的页面加入新的使用者名单，而且也可以设定使用者群组方便来省去一些权限设定的步骤。

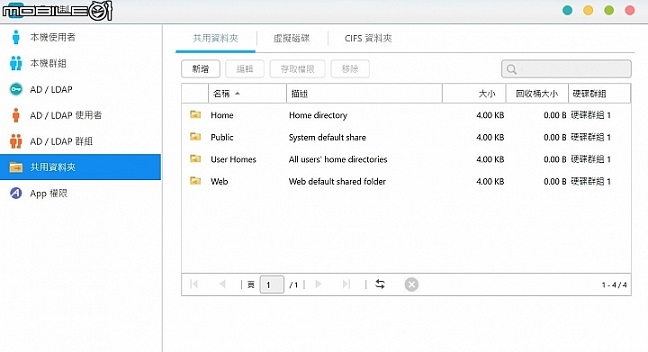

若是要在新增共享资料夹以及APP应用程序权限也一样可以在这个功能页面中设定。

◆储存管理员APP

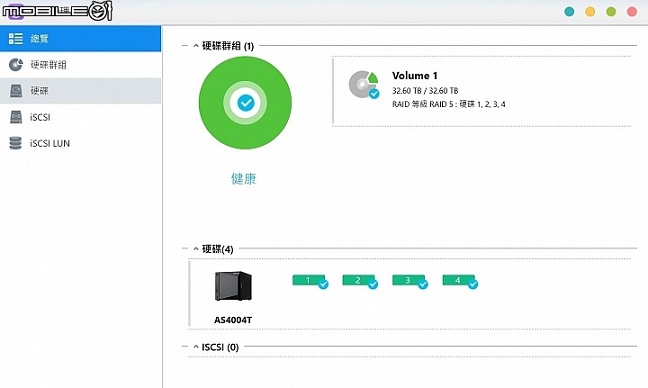

关于硬盘储存空间、磁碟阵列以及iSCSI设定的部分则是透过储存管理员应用程序设定，在主画面上会有总览、硬盘群组、硬盘、iSCSI与iSCSI LUN等功能选项。要是本来就已经设定完成的话，在总览画面就会直接看到硬盘的容量使用状况以及健康度之类的信息内容。

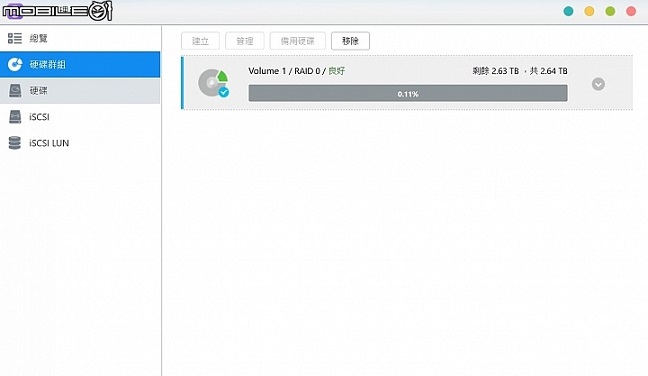

若是有多颗硬盘要管理的话也可以透过硬盘群组来建立不同的储存空间以及RAID阵列方式，或者也可以移除一些旧有空间重新设定硬盘组态。

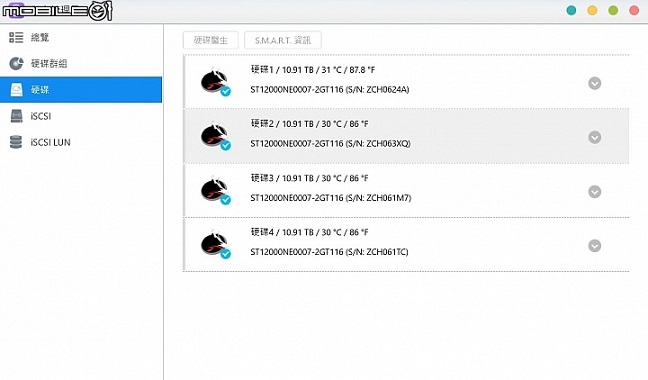

在硬盘功能页面则可以看到每个硬盘的使用状况与型号，而且还有提供了硬盘医生以及S.M.A.R.T信息显示。而华芸近来也有与Seagate合作，若是使用者搭配的硬盘是Seagate推出的IronWolf或是IronWolf Pro吶斯狼系列NAS硬盘就可以启动IronWolf Health Management (IHM)健康管理功能。

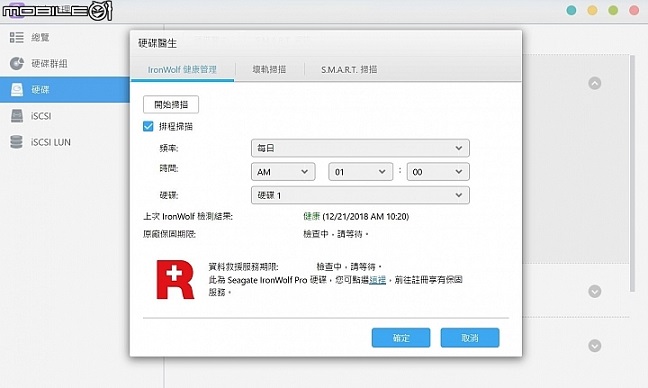

Seagate IHM健康管理功能比较特别的地方除了硬盘信息图示会直接显示IronWolf系列图案之外，在硬盘医师选项内也会直接看到硬盘剩余的保固期限，并且还能够支援坏轨与S.M.A.R.T扫描功能，而且还有提供排程功能，让使用者可以定期了解硬盘的使用状况。

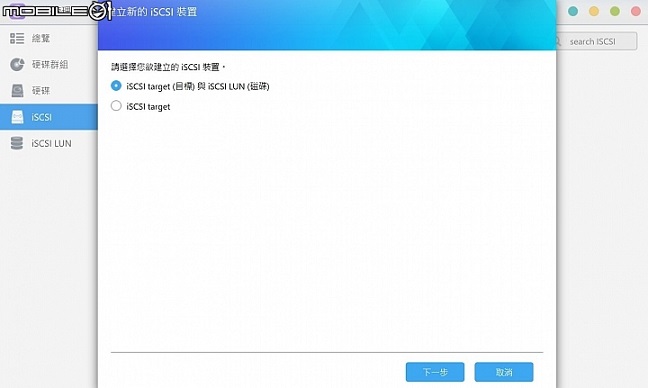

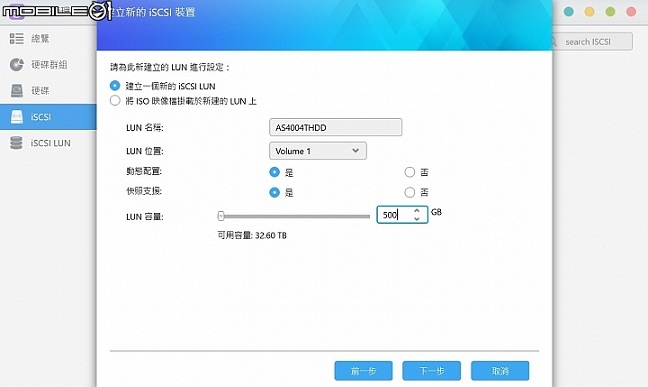

华芸AS4004T也有支援iSCSI功能，可让玩家在装置上新增虚拟网络硬盘，实际设定时基本跟着步骤设定就可以完成NAS端的iSCSI设定。

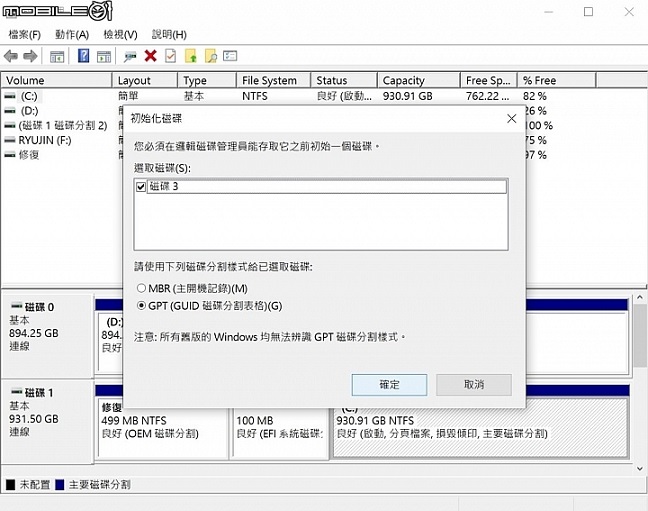

接着在计算机端的控制台启用iSCSI功能之后，使用者便能够在磁碟管理内看到新的硬盘选单，接着就跟一般实体硬盘一样格式化就可以开始使用。

◆档案总管APP

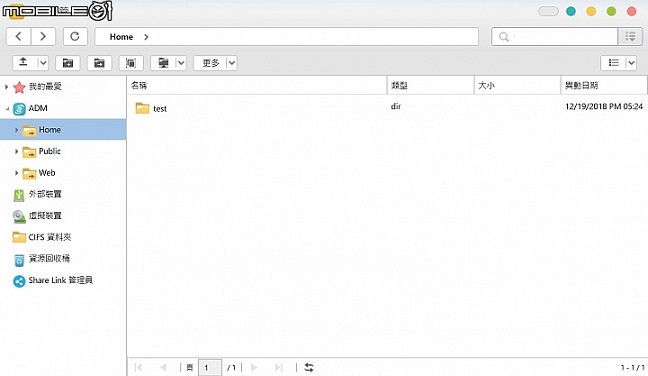

当硬盘空间设定好之后，使用者在NAS系统内便可开启档案总管来管理资料，使用方式其实就跟Windows档案总管差不多。

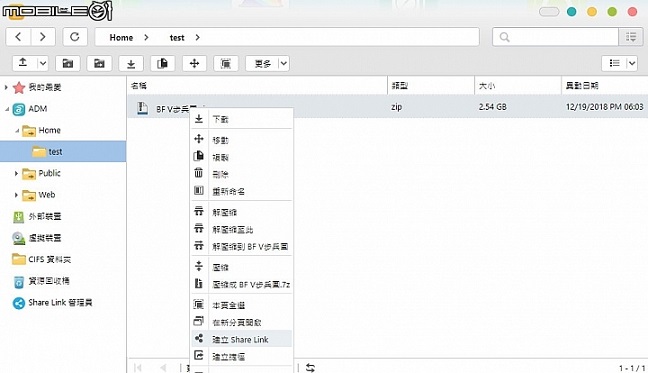

若是有需要分享给其他人的档案或资料夹，也可以直接在要分享的档案或资料夹点选右键叫出选单并启动Share Link分享连结，之后只要将连结提供给需要的人就可以直接下载，不用再特别开启新的账号密码或是登入系统。

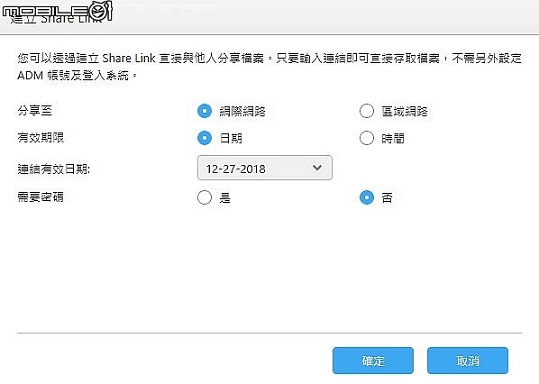

Share Link分享连结也可以限定分享给区域网络或是其它网域的使用者，并且还可以加入连结期限以及密码等设定来增加安全性。

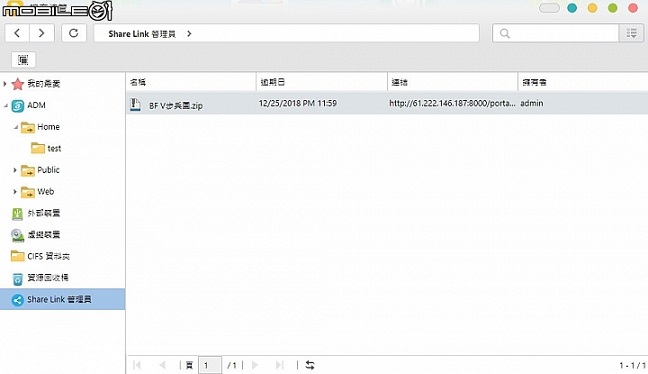

在档案总管中也有提供了Share Link管理员功能，让使用者可以直接查看已经分享的连结以及时间，若是已经分享完毕也可以从这边直接删除连结。

◆偏好设定APP

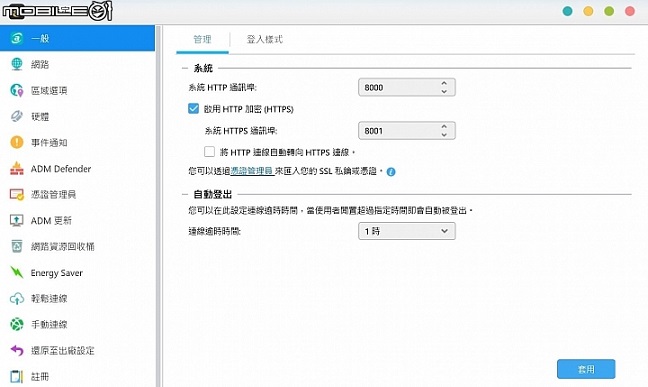

在系统中提供的偏好设定应用程序主要是可以让使用者操作系统通讯埠、登入样式、网络连线、区域网络、硬件、事件通知功能、ADM防火墙、凭证、系统更新、资源回收桶空间、省电功能、轻松连线以及还原出厂设定等功能设定。其中的一般功能则是可以让使用者设定NAS连线通讯埠、连线逾时登出以及登入画面设定。

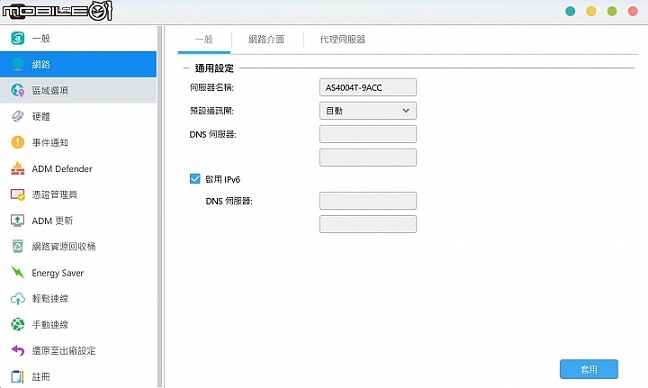

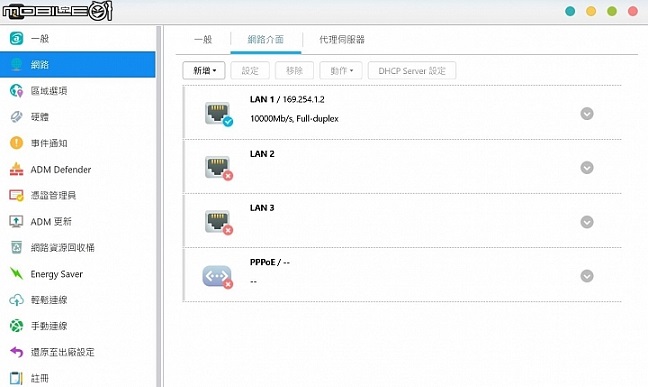

网络功能页面则是可以设定每个网络埠的硬件设定，或是使用代理服务器等功能。

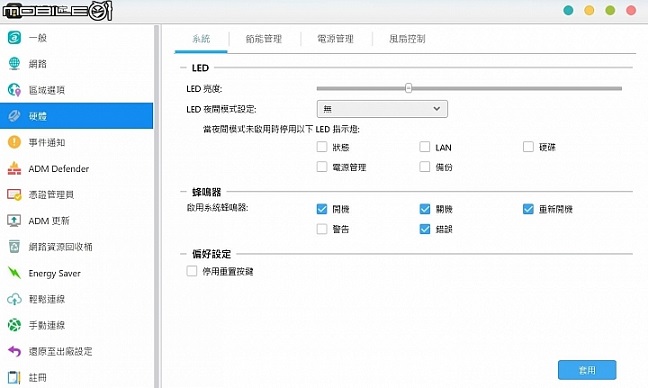

硬件页面内主要是提供了机身LED亮度、蜂鸣器启动、节能管理、电源管理以及机身风扇转速等设定。

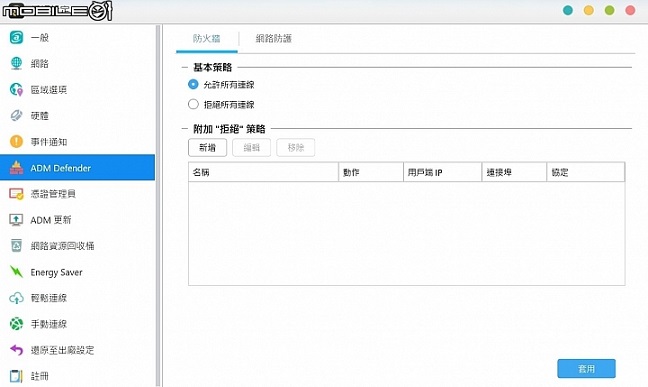

华芸这款NAS也有提供了防火墙功能，可自己新增黑名单来阻断恶意连线。

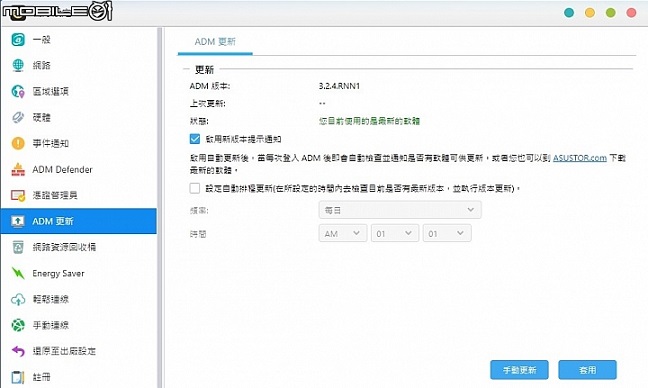

若是有新版本的系统韧体释出时，在ADM更新页面就会出现通知，或者也可以让使用者排程检查更新的频率。

●华芸ASUSTOR APP软件

◆APP Central下载中心

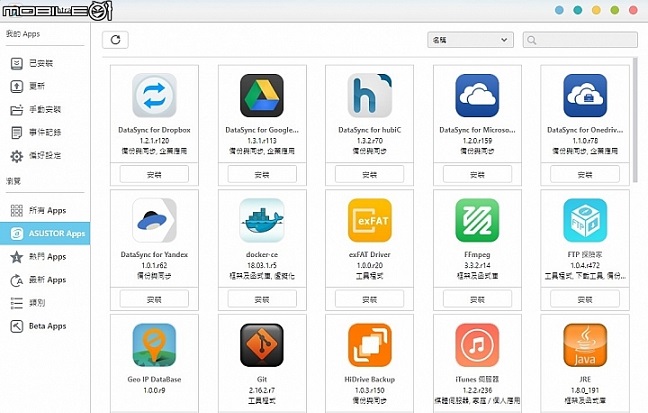

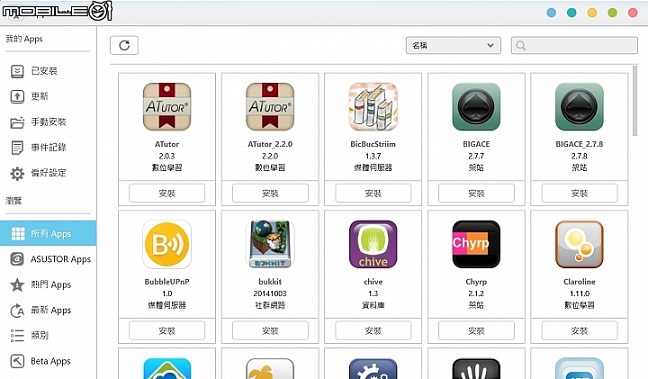

除了一些基本功能操作的应用程序之外，在APP Central里面也有提供不少功能应用的APP应用程序可以下载使用，要是有需要的使用者便可透过这个APP下载中心来新增更多不同的应用。

因为在APP中心里面有太多APP可以下载，所以这边就不一一介绍，只看几个华芸针对多媒体应用与云端同步应用的APP吧。

◆Dropbox&Google Drive云端空间同步APP

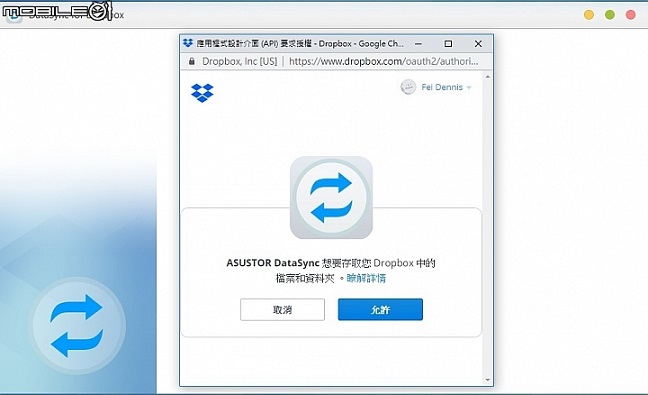

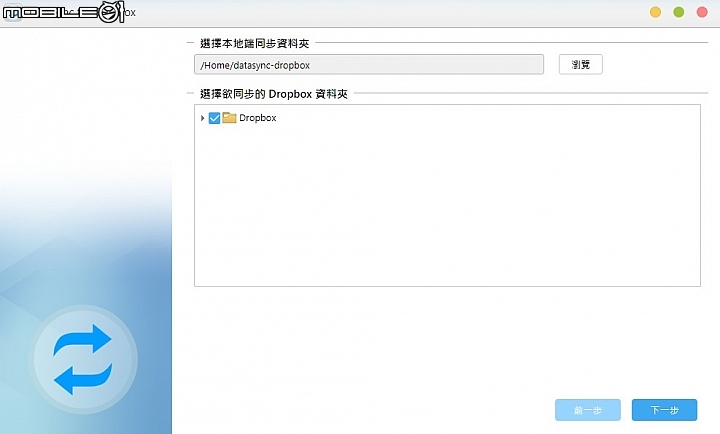

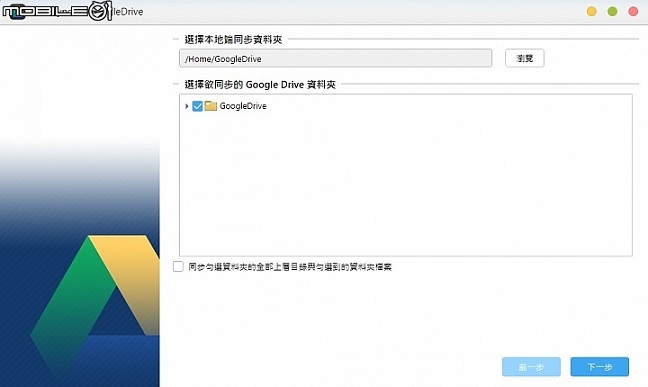

针对Dropbox与Google Drive云端空间的使用者，华芸在ADM作业系统也有提供了这两个云端空间的资料同步应用程序。当使用者在APP下载中心下载安装应用程序之后，只要在软件内登入需要同步资料的云端空间账号密码就可以开始同步资料，而且使用者也可以自己选择需要同步的资料夹还节省空间。

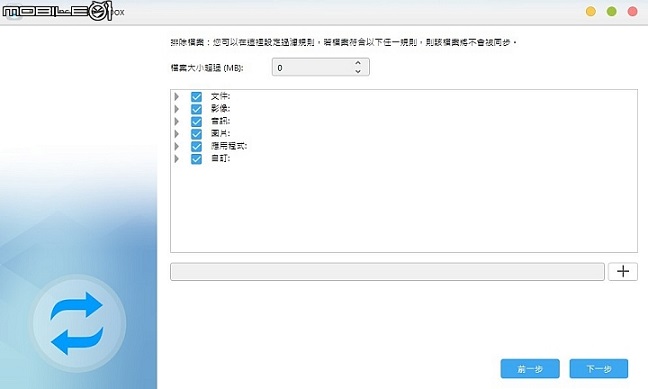

除了资料夹之外，也能够选择档案类型来同步资料内容。

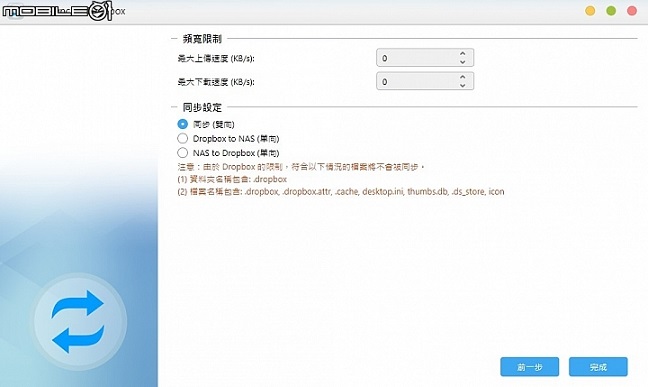

同步云端空间的时候也能够限制同步资料时的上传下载使用频宽，避免影响到NAS其它的网络作业，而且也可以选择双向或是单向方式同步资料。

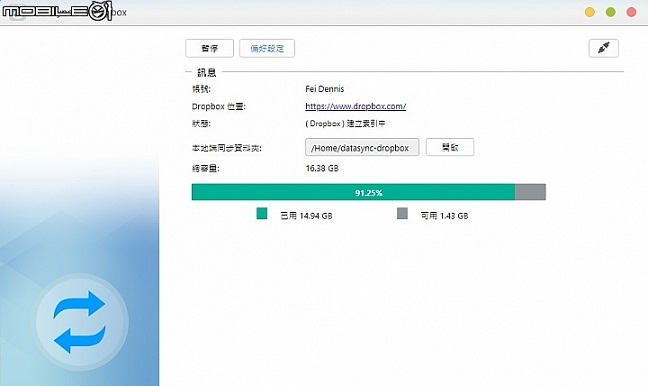

设定完成之后，在APP页面中就可以看到云端空间的使用量以及同步资料夹的位置。

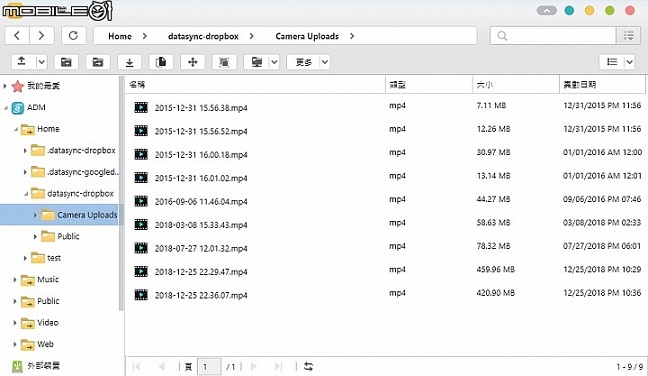

之后再档案总管中就可以直接看到同步的资料夹，有需要新增或移除的同步资料就直接在档案总管内操作即可。

◆LooksGood 影片播放APP

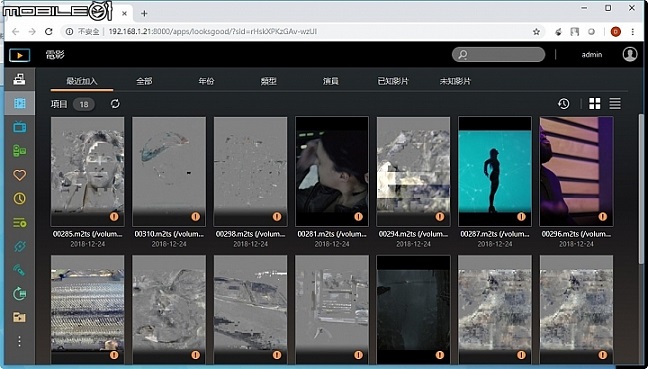

针对多媒体影音播放与影片管理的部分，华芸有提供了一个叫做的LooksGood的应用程序，使用者在APP中直接设定连结的资料夹之后，在软件主页面就会看到影片档案清单，而且直接点选就能够在浏览器上播放影片内容。

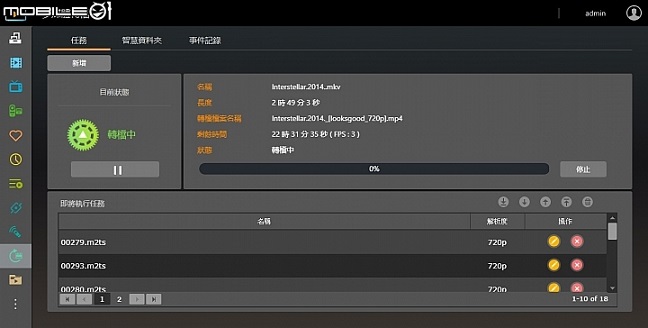

LooksGood软件中也有提供了多媒体转档功能，可以将一些档案较大或是无法播放的格式直接转成常用的MP4格式，让使用者远端串流多媒体影音档案的时候可以更顺利播放并节省传输流量。

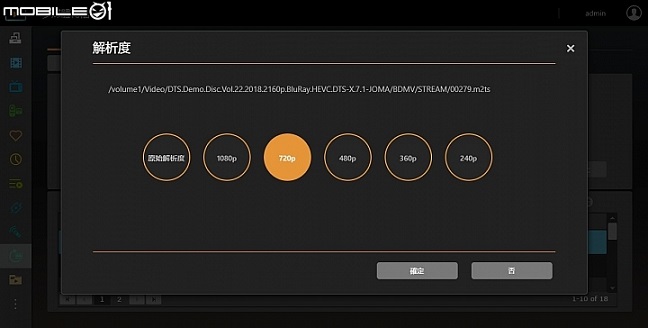

执行多媒体转档的时候也可以自己选择需要的分辨率。

◆SoundsGood 音乐播放APP

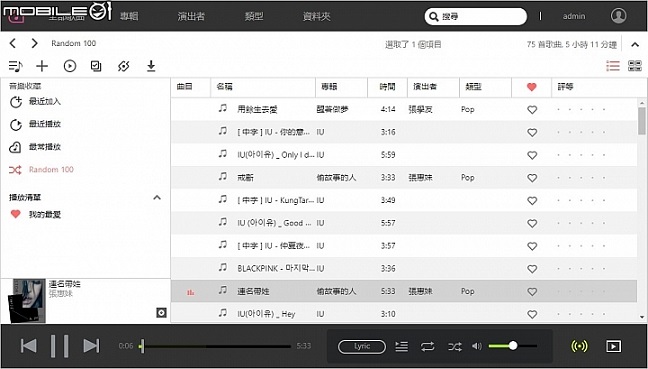

至于音乐播放应用方面，华芸则是有提供了一个叫做SoundsGood的应用程序，当使用者将音乐档案存入预设的Music资料夹之后，软件主画面就可以看到音乐清单以及播放功能列，而且音乐清单也能够依照专辑、演出者、类型或是资料夹等方式显示排列，让使用者更容易找到想要播放的音乐档案。或者在左边也有加入了一个Random 100的功能，可以随机选择音乐数据库中的100首曲目来播放。

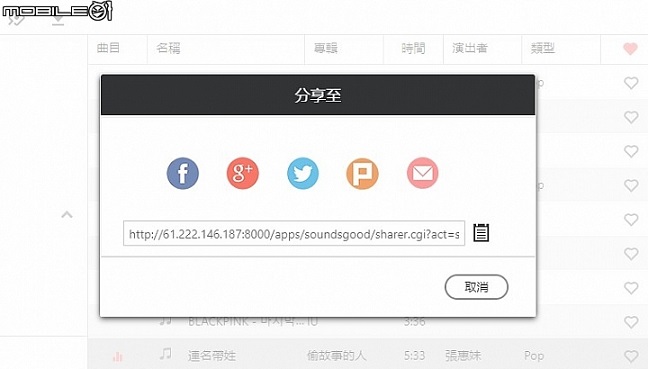

这款软件也有支援分享功能，可以直接将播放的音乐分享上传至使用者自己的社群网站或是email给其他朋友。

●华芸ASUSTOR 行动装置版APP软件

◆AiMasterAPP

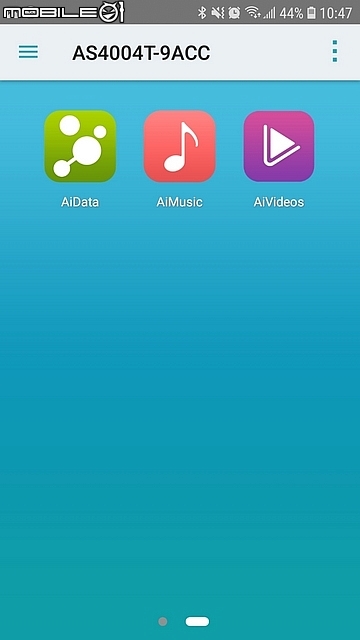

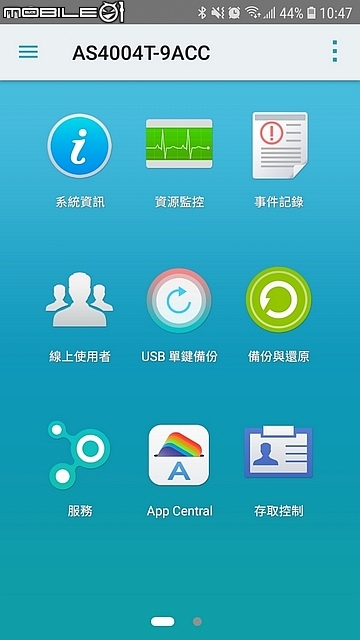

使用者除了可以透过计算机浏览器连线至NAS的ADM作业系统之外，针对Android与iOS行动装置也有提供一些APP应用程序让使用者可以更方便使用手机或是平板连线至NAS来查看运作状况或是执行各种功能操作。其中的AiMaster APP里面则是提供了ADM作业系统中的系统信息、资源监控、事件纪录、使用者管理、USB备份、档案备份还原、服务、APP下载中心、存取控制以及一些已经安装的APP软件捷径。

◆AiData APP

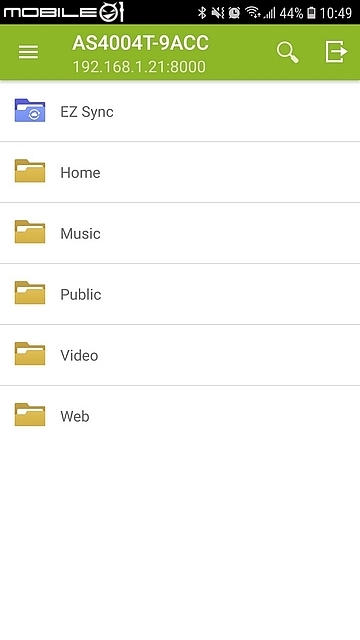

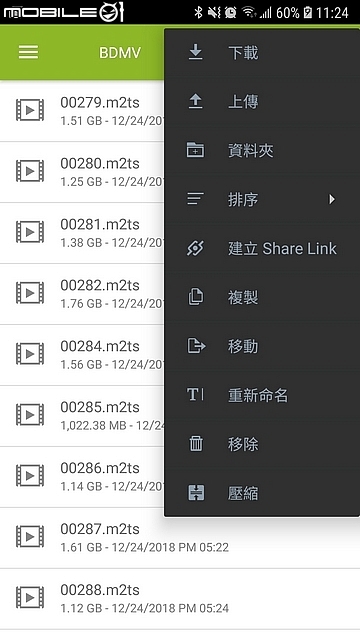

针对档案浏览与存取的部分，华芸在行动装置端也提供了一个叫做AiData的软件，连线后便能够直接看到NAS中的档案资料夹，而点选右上角的功能列表中也提供了档案上传下载、复制移动或重新命名之类的操作，并且也有提供ShareLink快速分享连结的功能，让使用者可以更方便将档案分享给其他朋友。

◆AiVideos APP

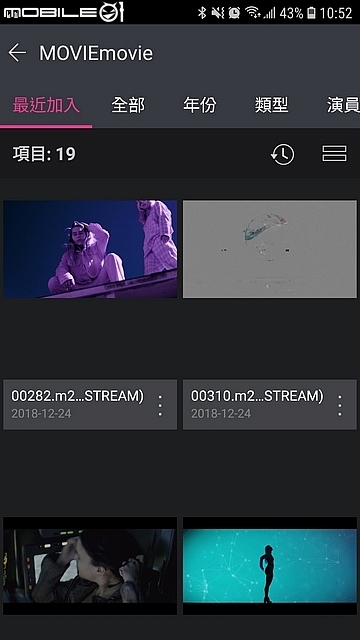

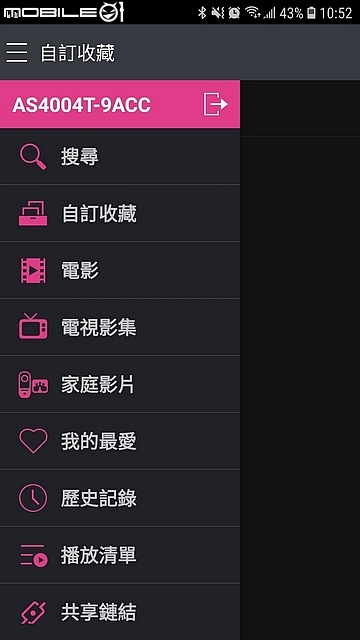

华芸针对行动装置也有特别推出一个AiVideos APP，主要用途是可以让使用者浏览LooksGood已经建立好的影片数据库，并且在APP上就可以直接播放影片内容。

◆AiMusic APP

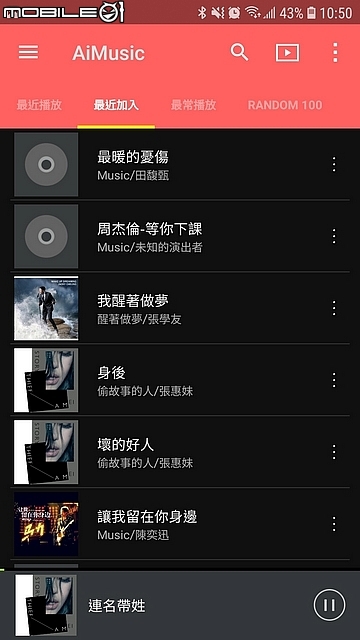

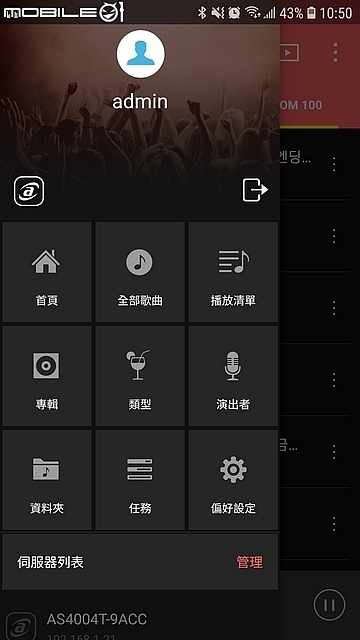

至于音乐播放的部分，华芸则是提供了一款AiMusic APP，直接开启APP就会看到储存在Music资料夹内的音乐档案，或者也可以依照专辑、类型或是演出者信息来分类音乐，而且也有支援自订播放清单以及Ramdon100随机播放功能。

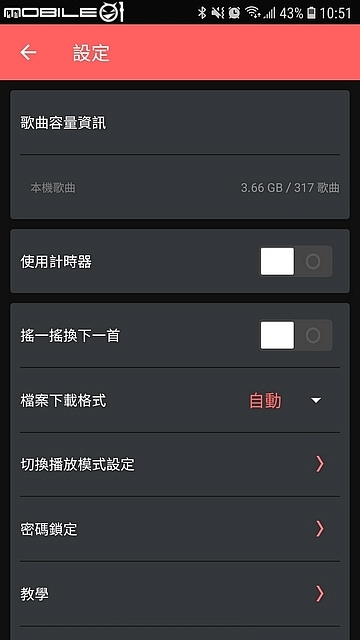

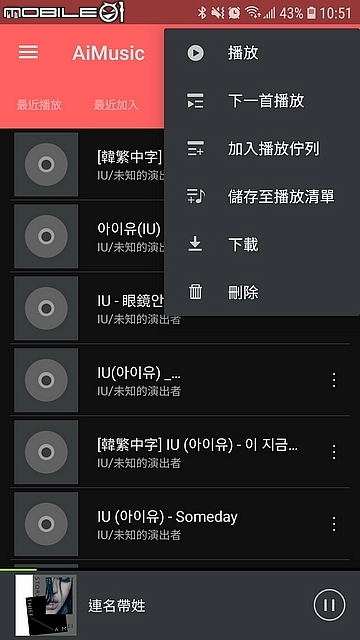

在AiMusic APP的选单中也有支援音乐档案下载功能，而且透过设定页面也可以开启摇手机播放下一首或是密码锁定等功能。

●华芸ASUSTOR AS4004T传输效能测试

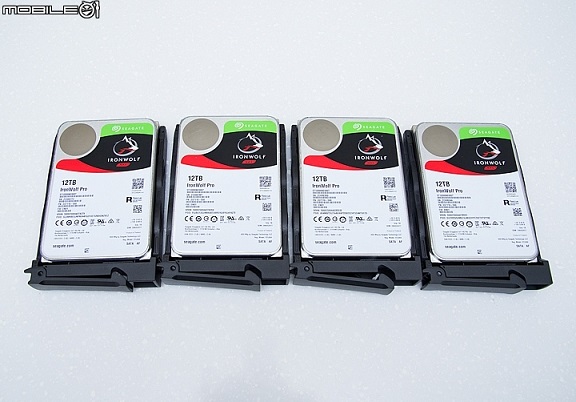

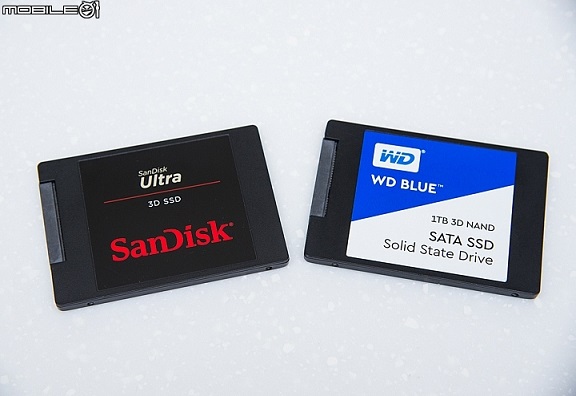

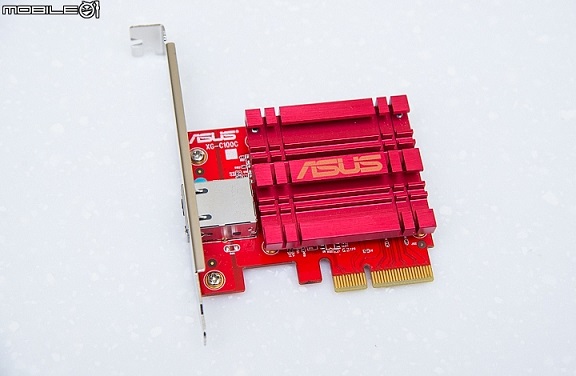

看完华芸AS4004T的硬件与软件介绍之后，接着就来测试一下实际的传输效能表现吧!因为这款NAS主打10Gb的网络规格，所以这次也特别借来了一张华硕推出的XG-C100C 10Gb网络卡来搭配测试一下。这次测试的方式主要是用一条Cat6a的网络线直接连接NAS的10Gb网络埠以及计算机端的XG-C100C 10Gb网络卡，而且因为要测试10Gb的传输频宽，所以这次测试除了会搭配4颗12TB的Seagate IronWolf Pro组RAID0磁碟阵列之外，也有另外用了WD Blue 1TB 3D NAND SSD与SanDisk Ultra 3D SSD 1TB两款本是同根生的SSD固态硬盘来组RAID0磁碟阵列，好让网友可以更了解华芸AS4004T的效能极限。

实际测试效能的时候，是开启NAS的iSCSI网络磁碟机功能并设定500GB的硬盘空间，接着再透过一些常用的硬盘测试软件来看看实际效能表现。底下是这次测试所搭配计算机端硬件零组件，给大家做个参考。

◎处理器：Intel Core i9-9900K

◎主机坂：华硕ROG MAXIMUS XI EXTREME

◎硬盘机：WD BLACK NVMe 1TB固态硬盘

◎存储器：G.Skill SNIPER-X DDR4-3200 8GBx2

◎电源供应器：Antec 850W

◎作业系统：Windows 10 180964位元

●WD Blue 1TB 3D NAND SSD与SanDisk Ultra 3D SSD 1TB RAID0效能测试

◆AS SSD Benchmak软件测试

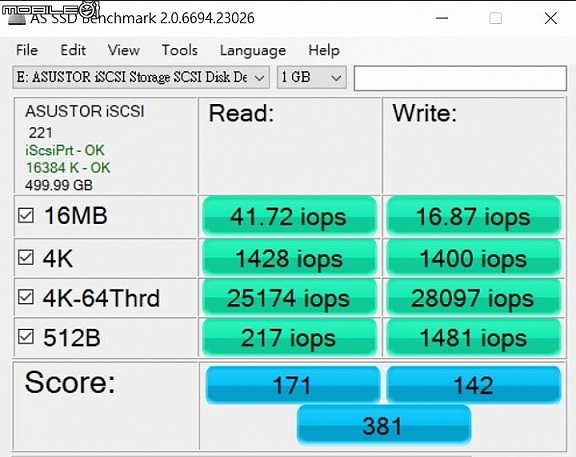

实际使用AS SSD Benchmak软件测试组RAID0的两款1TB SSD固态硬盘时，循序读写效能约可达到667.5MB/s与269.94MB/s、4K随机读写可达到5.58MBs与5.47MB/s，最后结果总分为381分。

在4K-64Thrd的测试项目中的读写效能表现可达到25174iops与28097iops。

◆ATTO Benchmak测试

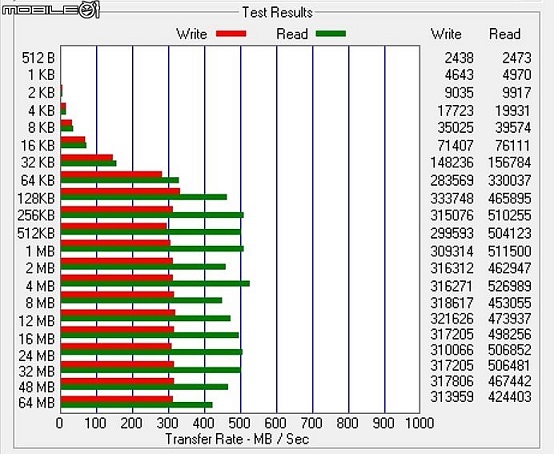

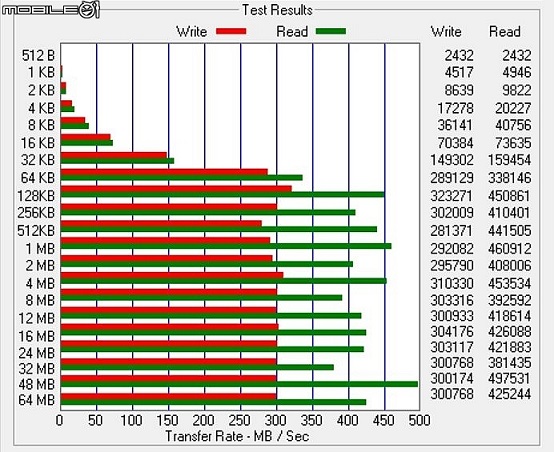

实际使用ATTO软件测试组RAID0的两款1TB SSD固态硬盘时，读写效能大约可达到450/300MB/s左右。

◆CrystalDiskMark测试

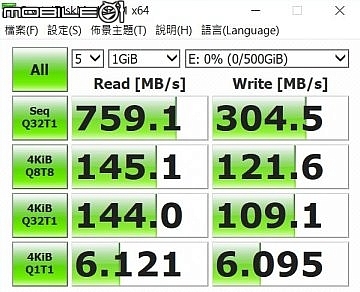

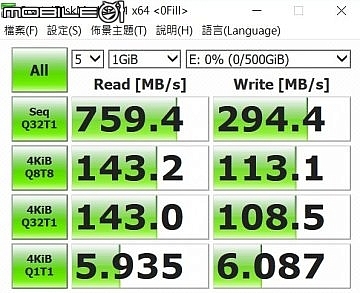

当CrystalDiskMark软件设定为随机资料选项时，组RAID0的两款1TB SSD固态硬盘在循序读写项目中的读写效能约可达到759.1MB/s与304.5MB/s，而4K项目中的读写效能大约可达到6.121MB/s与6.095MB/s。将资料选项设定为0Fill模式时，组RAID0的两款1TB SSD固态硬盘在循序读写项目中的读写效能约可达到759.4MB/s与294.4MB/s，而4K项目中的读写效能大约可到5.935MB/s与6.087MB/s。

◆TxBENCH软件测试

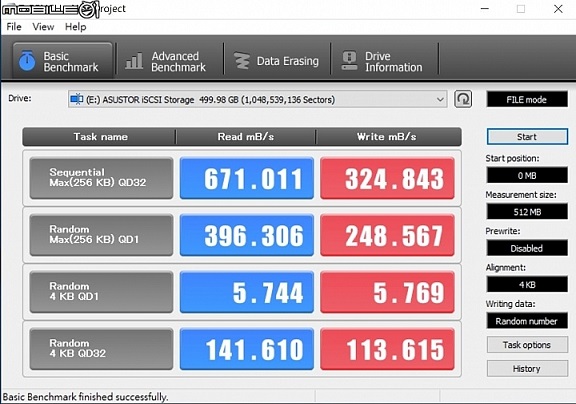

实际使用TxBENCH软件测试组RAID0的两款1TB SSD固态硬盘时，循序QD32项目中的读写效能大约可达到671.011MB/s与324.843MB/s，随机4K QD1项目中的读写效能大约可达到5.744MB/s与5.769MB/s。

◆FastCopy软件测试

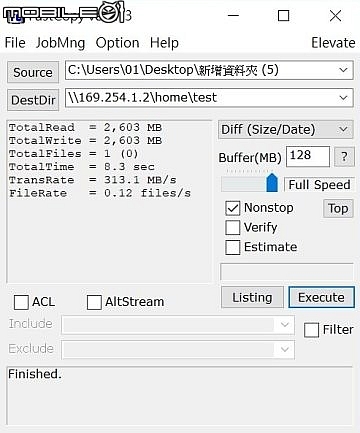

实际从计算机端传输一个2.6GB压缩档至NAS时，写入NAS的速度大约可以达到313.1MB/s左右，实际传输时间约为8.3秒。接着换从NAS端将同样的档案传入计算机端时，从NAS端的读取效能大约可以达到488.6MB/s左右，传输时间大约是5.3秒。

●Seagate IronWolf Pro 12TB X4 RAID0效能测试

◆AS SSD Benchmak测试

实际使用AS SSD Benchmak软件测试组RAID0的四颗Seagate IronWolf Pro 12TB硬盘效能时，在循序读写效能约可达到683.49MB/s与274.18MB/s、4K随机读写可达到5.36MB/s与5.7MB/s，最后结果总分为267分。

在4K-64Thrd的测试项目中的读写效能表现可达到7928iops与24323iops。

◆ATTO Benchmak测试

实际使用ATTO软件测试组RAID0的四颗Seagate IronWolf Pro 12TB硬盘效能时，读写效能约可达到500/300MB/s左右。

◆CrystalDiskMark测试

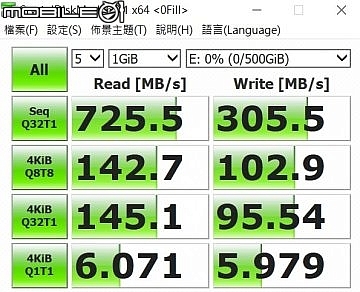

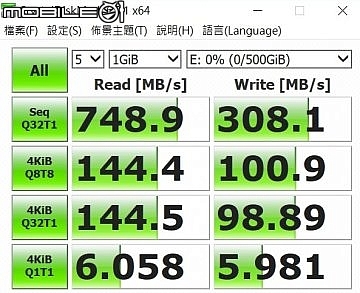

当CrystalDiskMark软件设定为随机资料选项时，组RAID0的四颗Seagate IronWolf Pro 12TB硬盘在循序读写项目中的读写效能约可达到748.9MB/s与308.1MB/s，而4K项目中的读写效能大约可达到6.058MB/s与5.981MB/s。将资料选项设定为0Fill模式时，组RAID0的四颗Seagate IronWolf Pro 12TB硬盘在循序读写项目中的读写效能约可达到725.5MB/s与305.5MB/s，而4K项目中的读写效能大约可到6.071MB/s与5.979MB/s。

◆TxBENCH软件测试

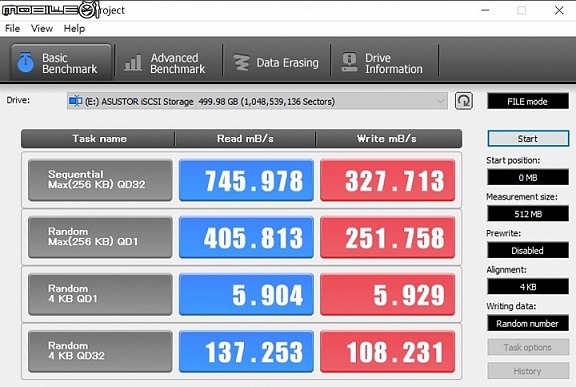

实际使用TxBENCH软件测试组RAID0的四颗Seagate IronWolf Pro 12TB硬盘效能时，循序QD32项目中的读写效能大约可达到745.978MB/s与327.713MB/s，随机4K QD1项目中的读写效能大约可达到5.904MB/s与5.929MB/s。

◆FastCopy软件测试

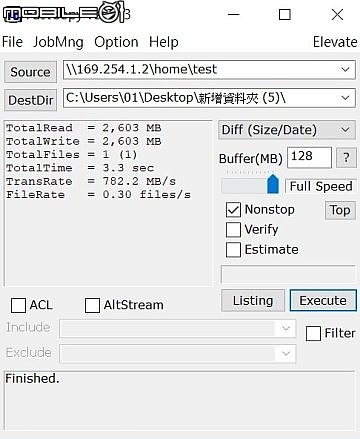

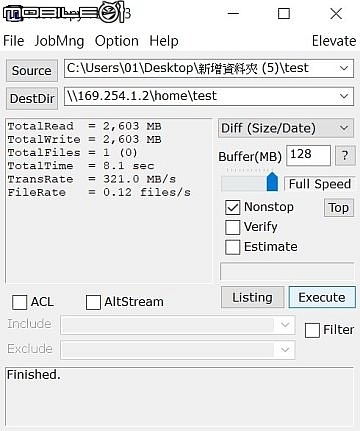

实际从计算机端传输一个2.6GB压缩档至NAS时，写入NAS的速度大约可以达到321MB/s左右，实际传输时间约为8.1秒。接着换从NAS端将同样的档案传入计算机端时，从NAS端的读取效能大约可以达到782.2MB/s左右，传输时间大约是3.3秒。

●试用总结

就效能方面来看，华芸AS4004T 4Bay NAS实际测试后的读取与写入传输效能表现大约可以达到750/300MB/s左右，或许是因为处理器规格的关系才使得写入效能比较差强人意一点，但比起一般Gigibit机种大约是3倍的传输效能表现，相信对于有大量档案传输需求的使用者来说有算是个蛮符合需求的规格。至于软件方面，华芸AS4004T所提供的ADM3.2作业系统的功能基本该有的都有，而且也有提供APP下载中心可以扩充更多的功能应用，再加上之后的ADM3.3版还会新增加btrfs档案系统以及快照支援，应该可以提供使用者更完备的备份方案。
