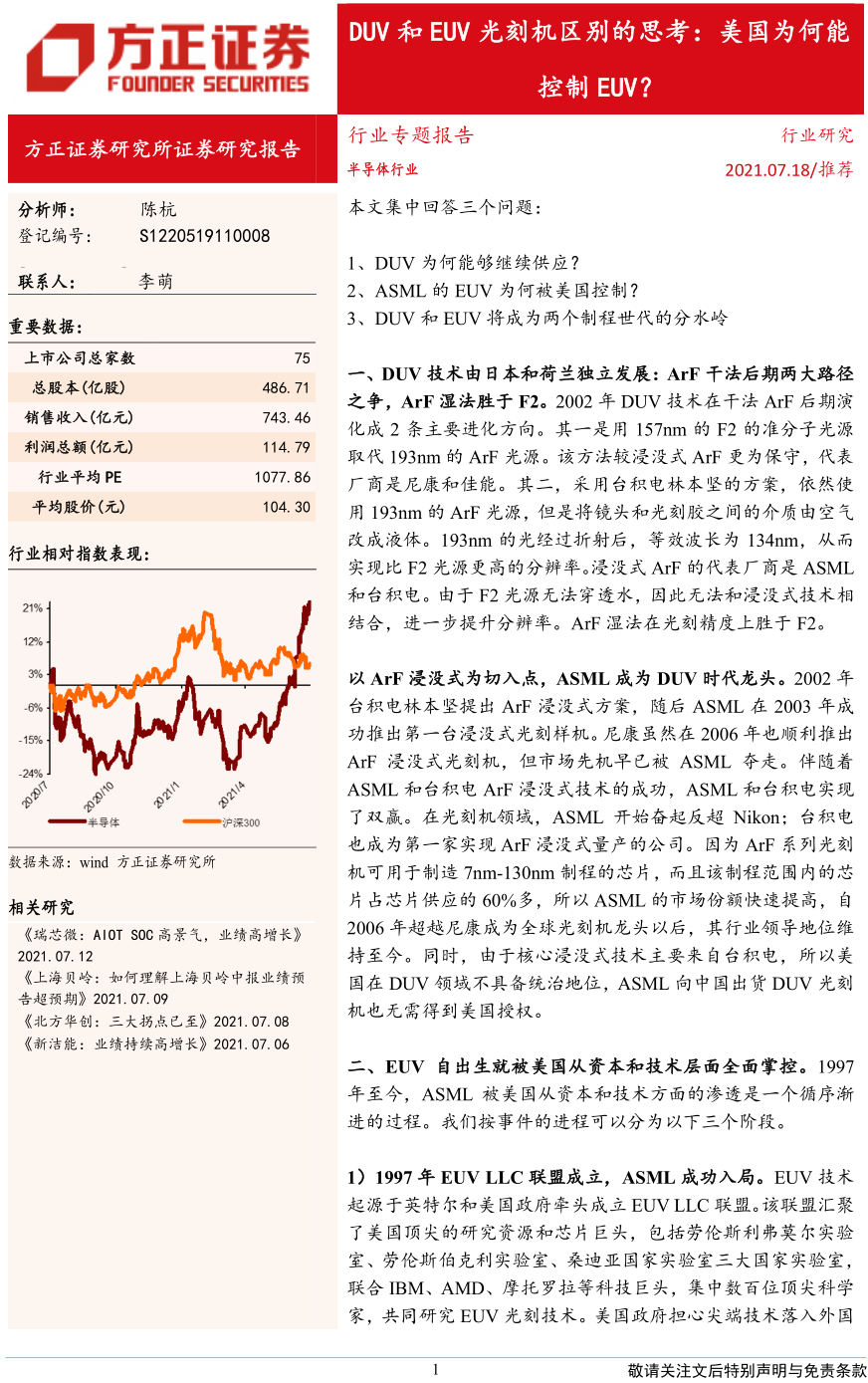

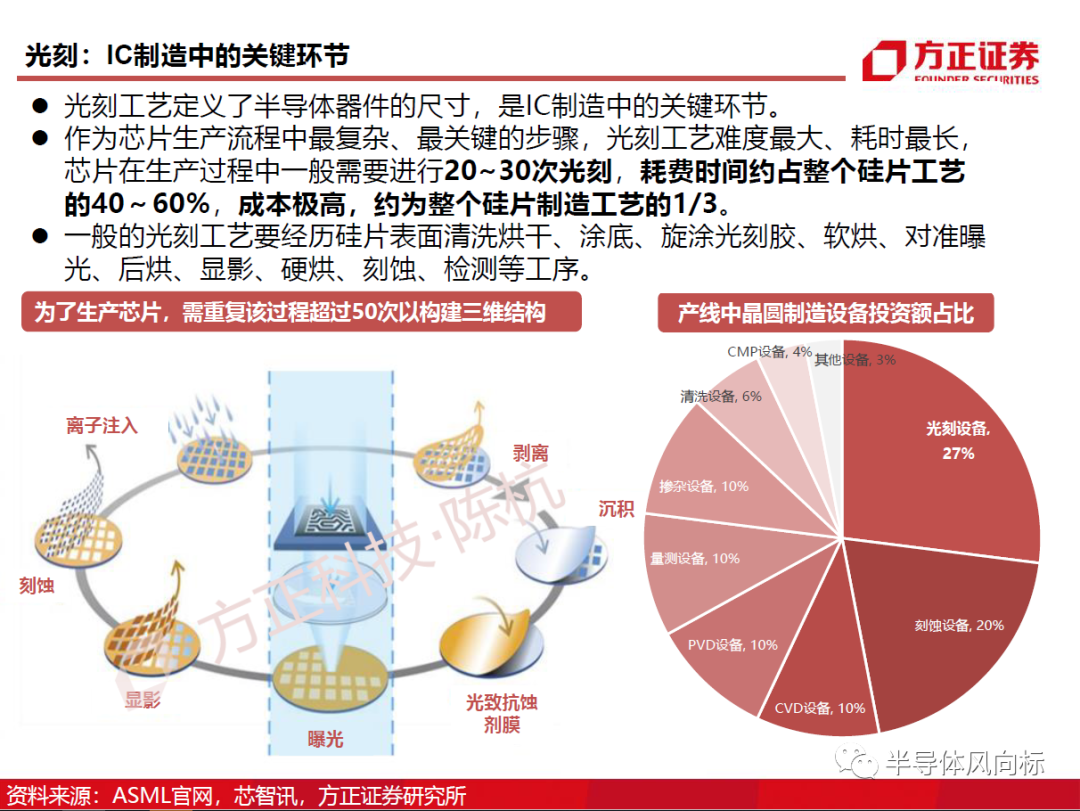

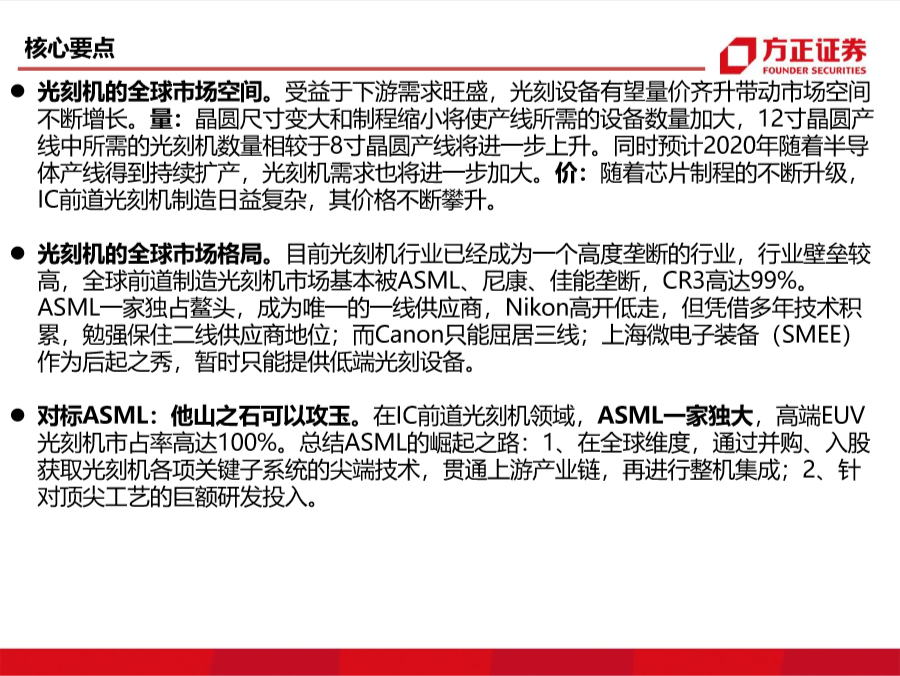

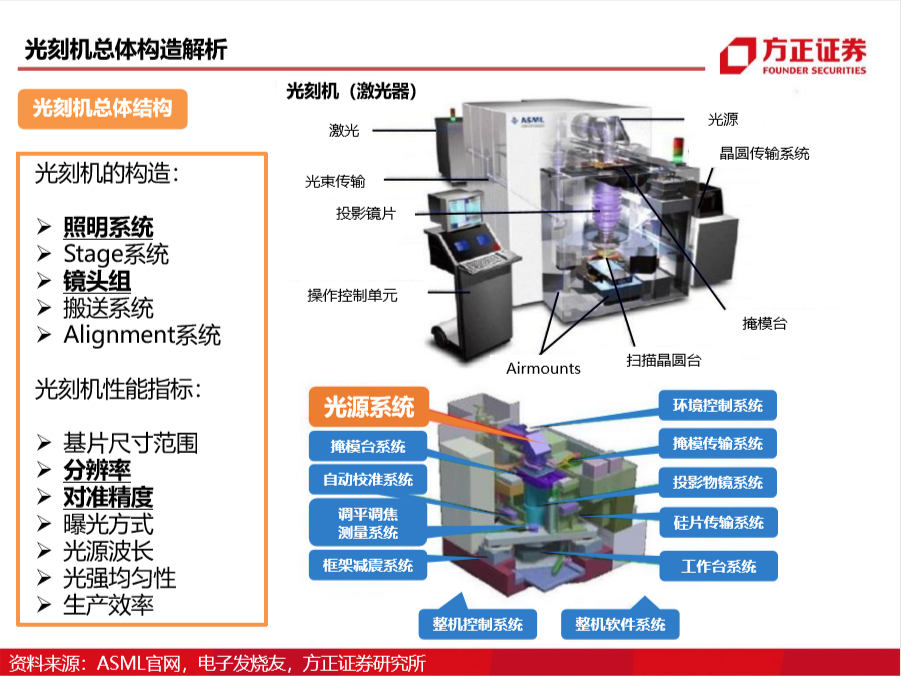

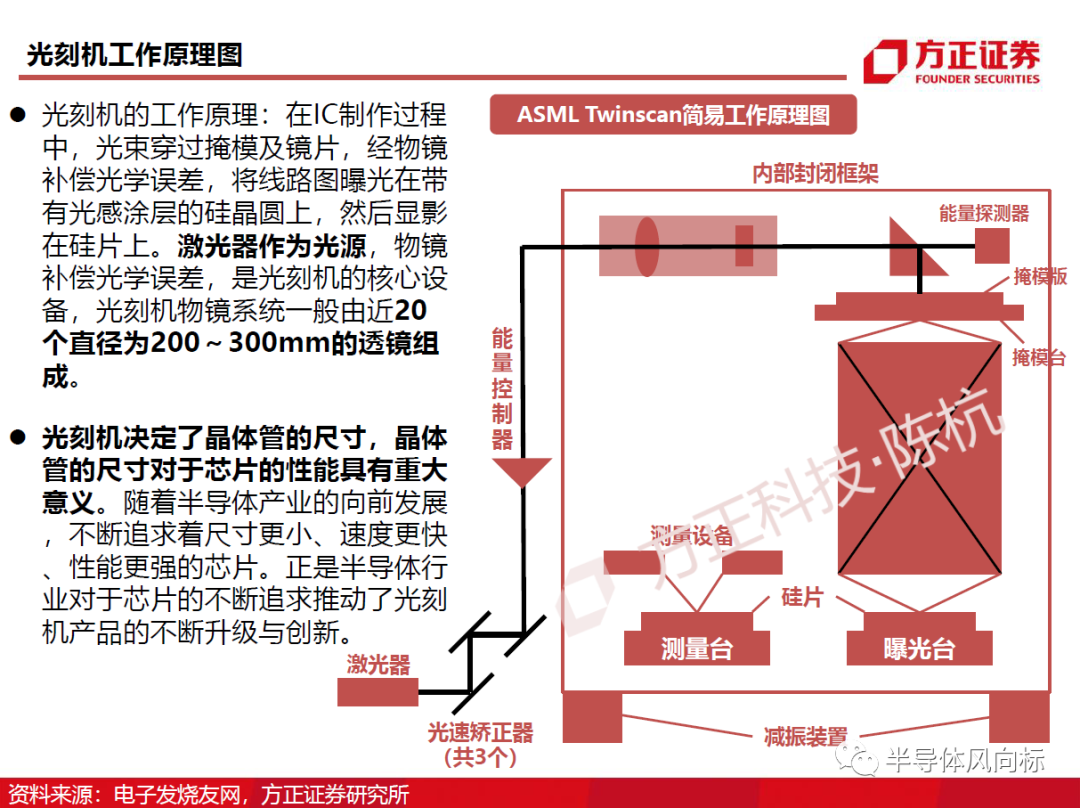

光刻机的3个误区

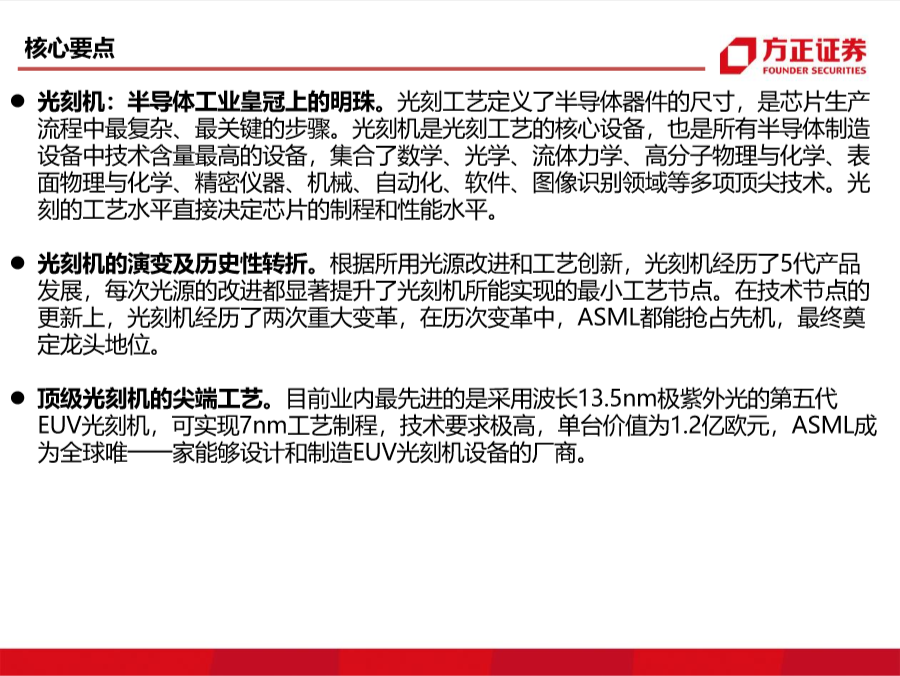

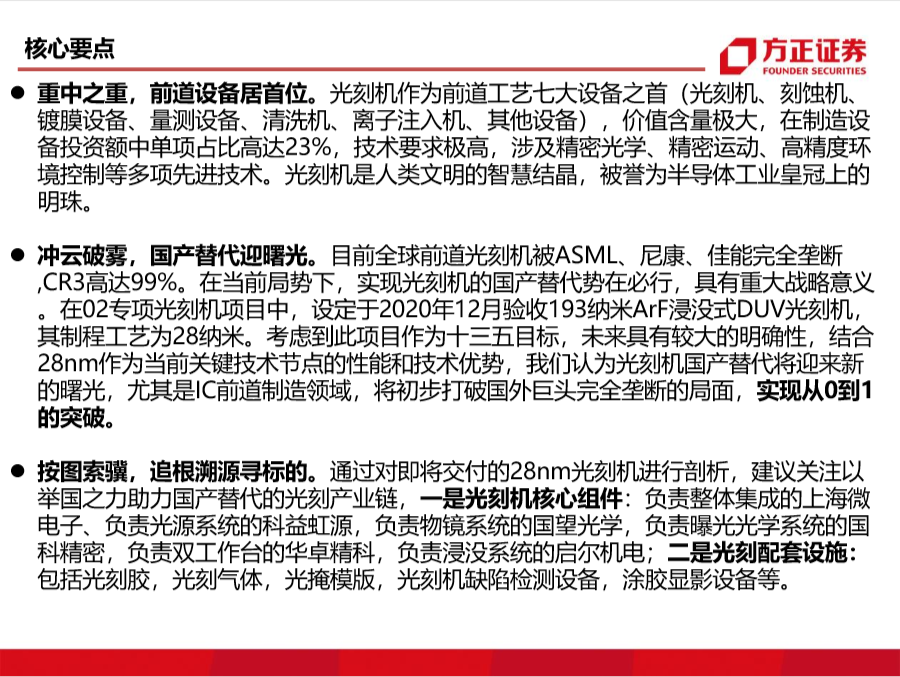

报告集中回答三个问题：

 1、DUV为何能够继续供应？

2、而EUV为何被美国控制？

3、DUV和EUV将成为制程世代分水岭的背后

一、DUV技术由日本和荷兰独立发展：

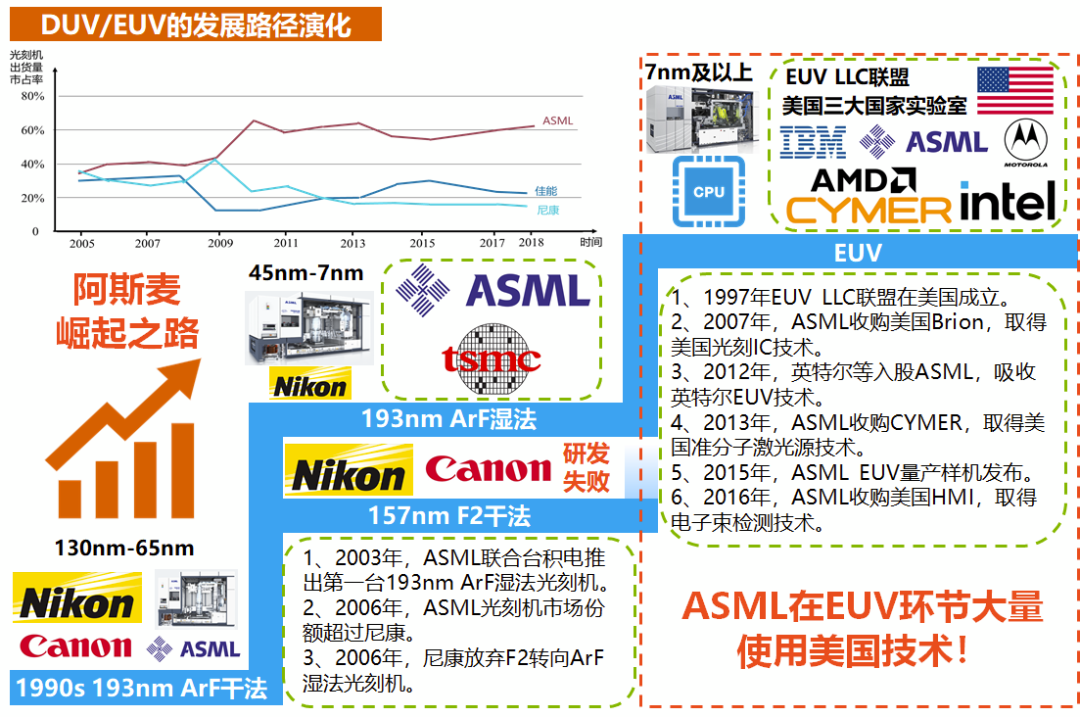

ArF干法后期两大路径之争，ArF湿法胜于F2。2002年DUV技术在干法ArF后期演化成2条主要进化方向：

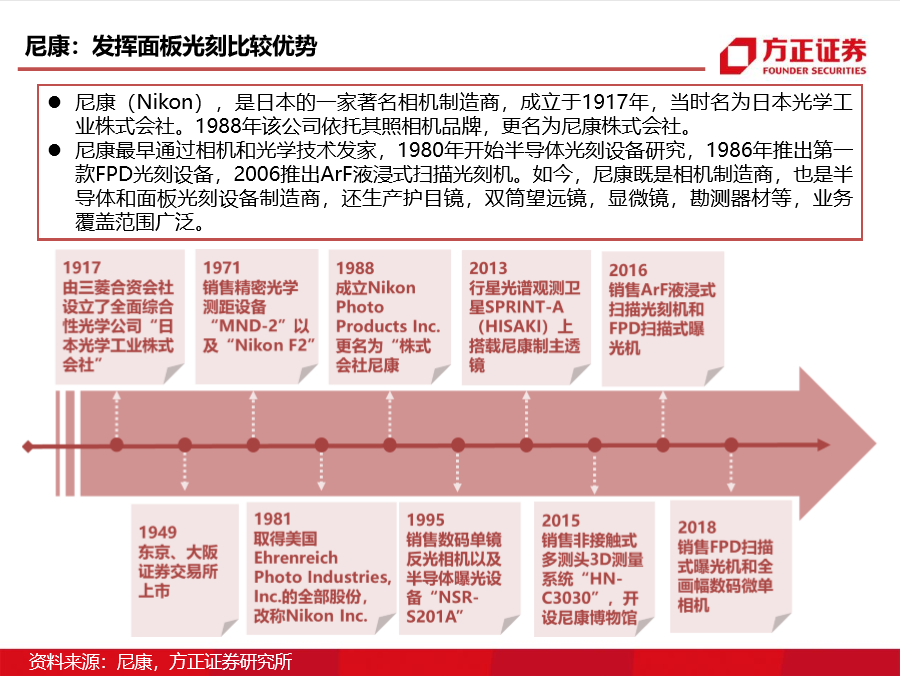

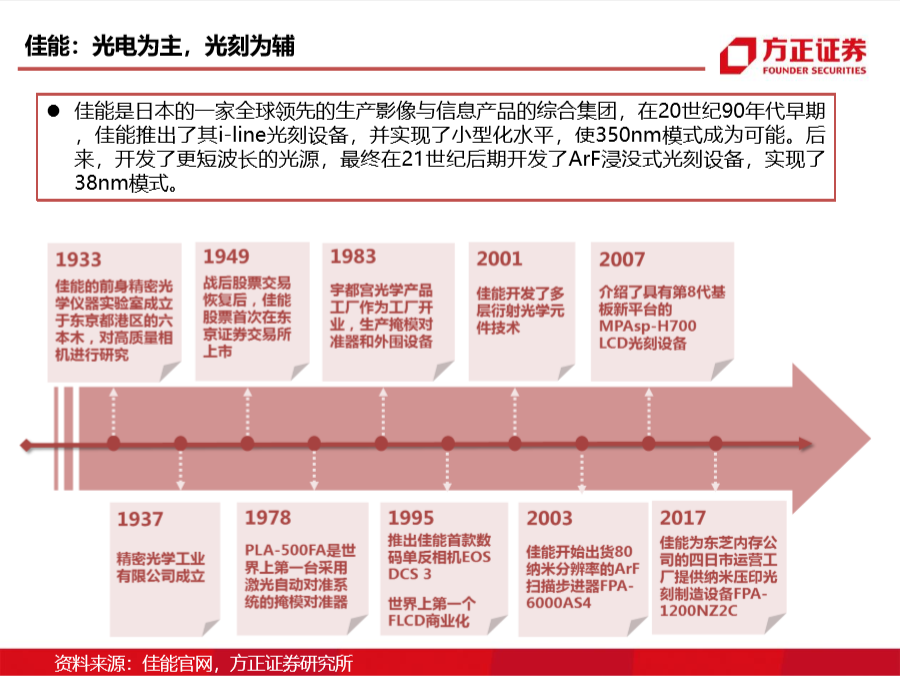

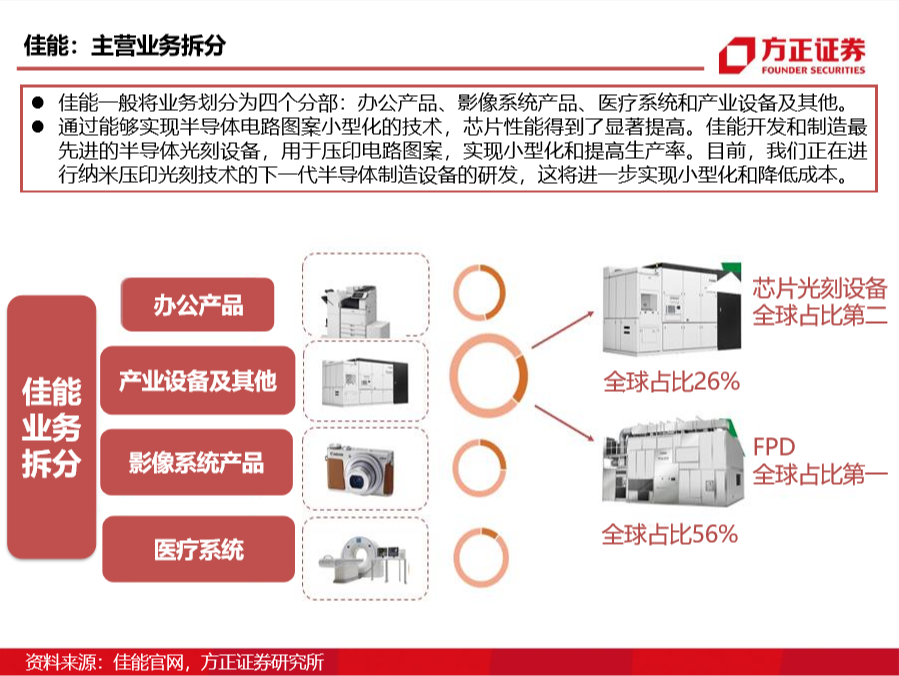

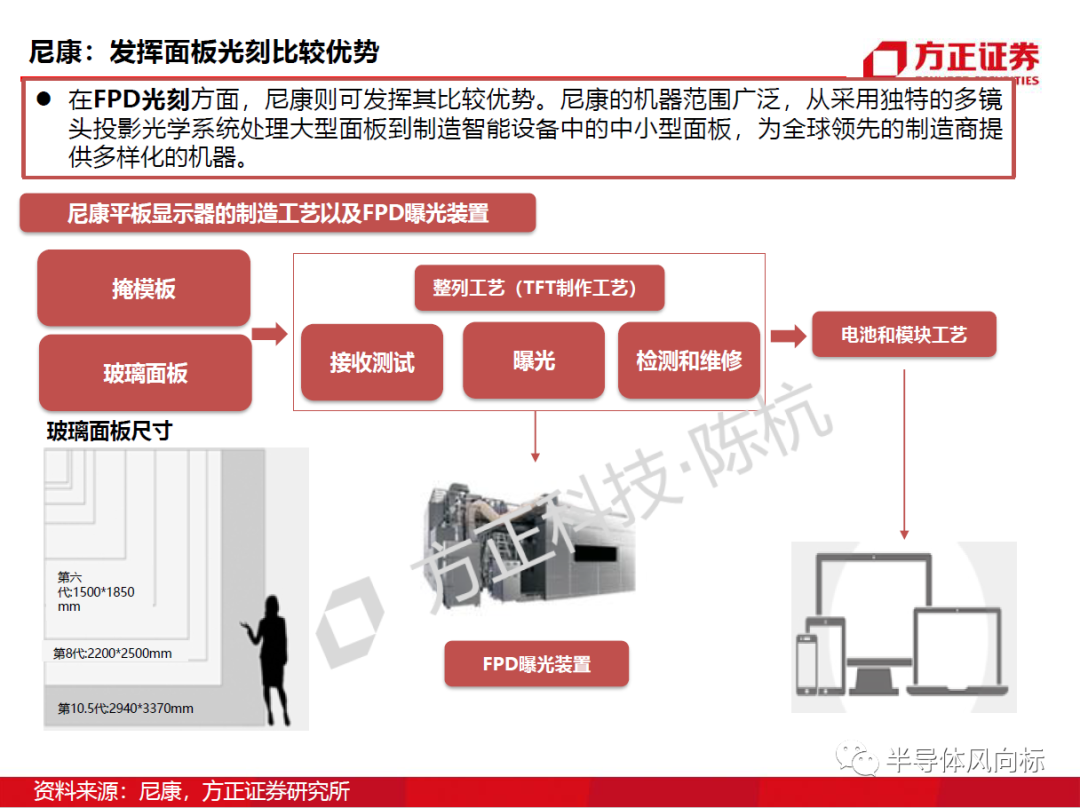

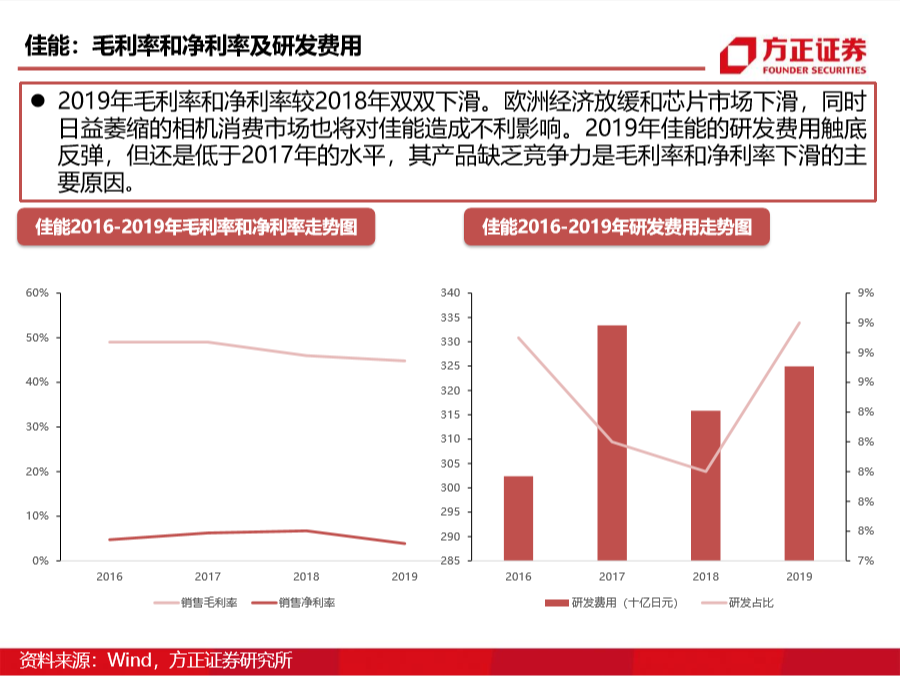

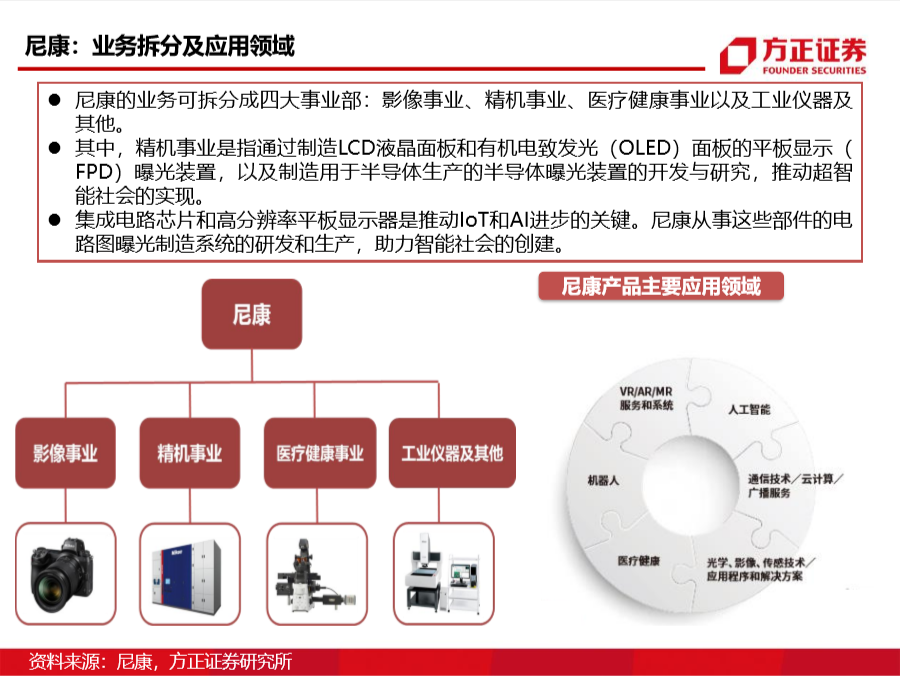

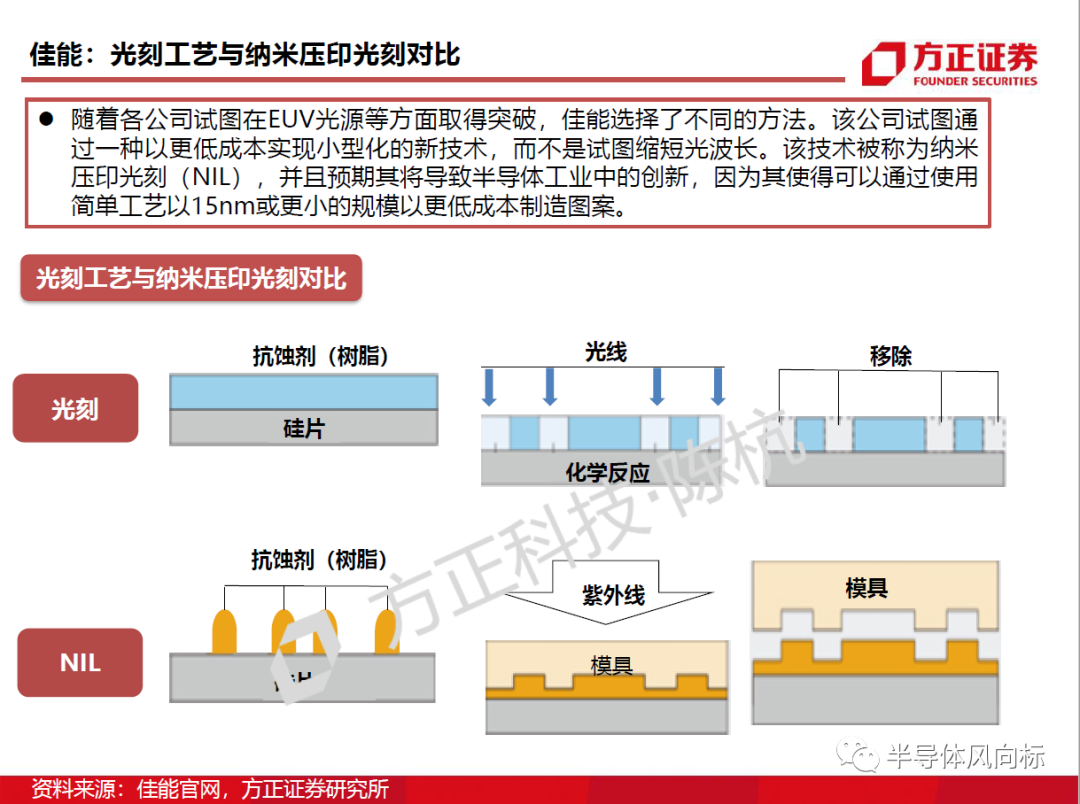

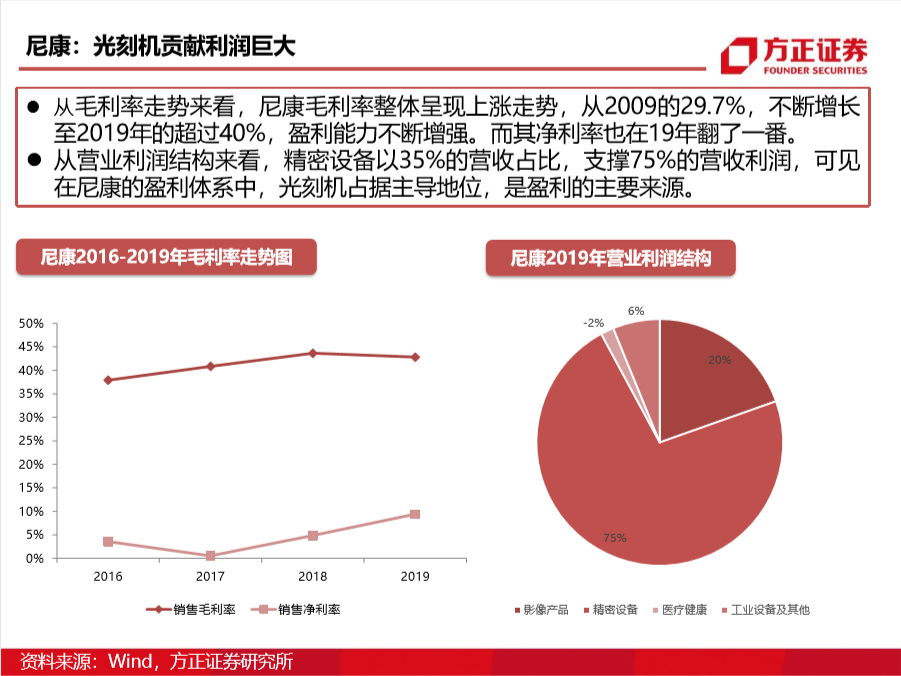

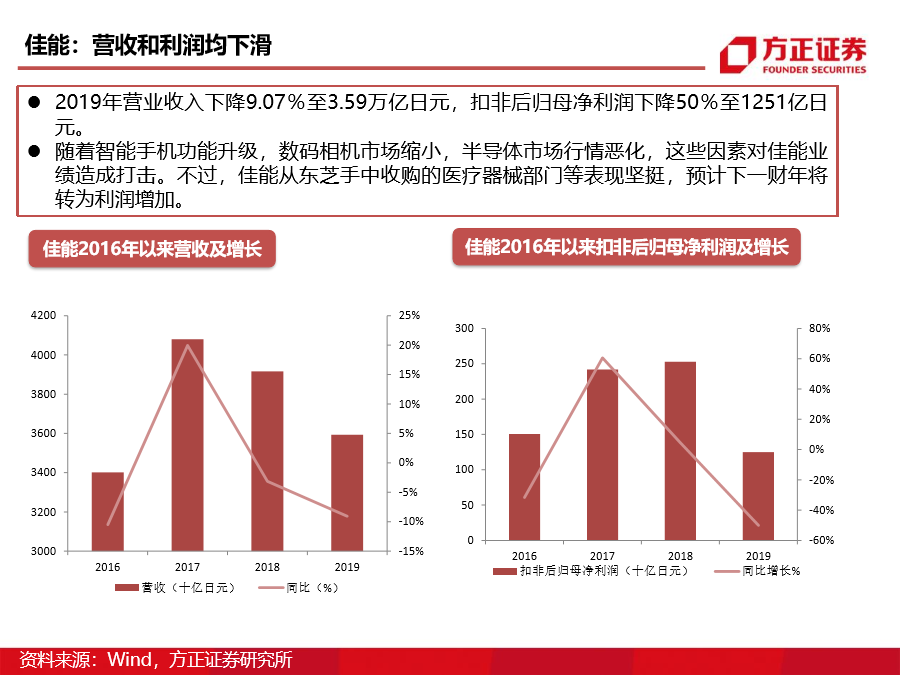

其一是用157nm的F2的准分子光源取代193nm的ArF光源。该方法较浸没式ArF更为保守，代表厂商是尼康和佳能。

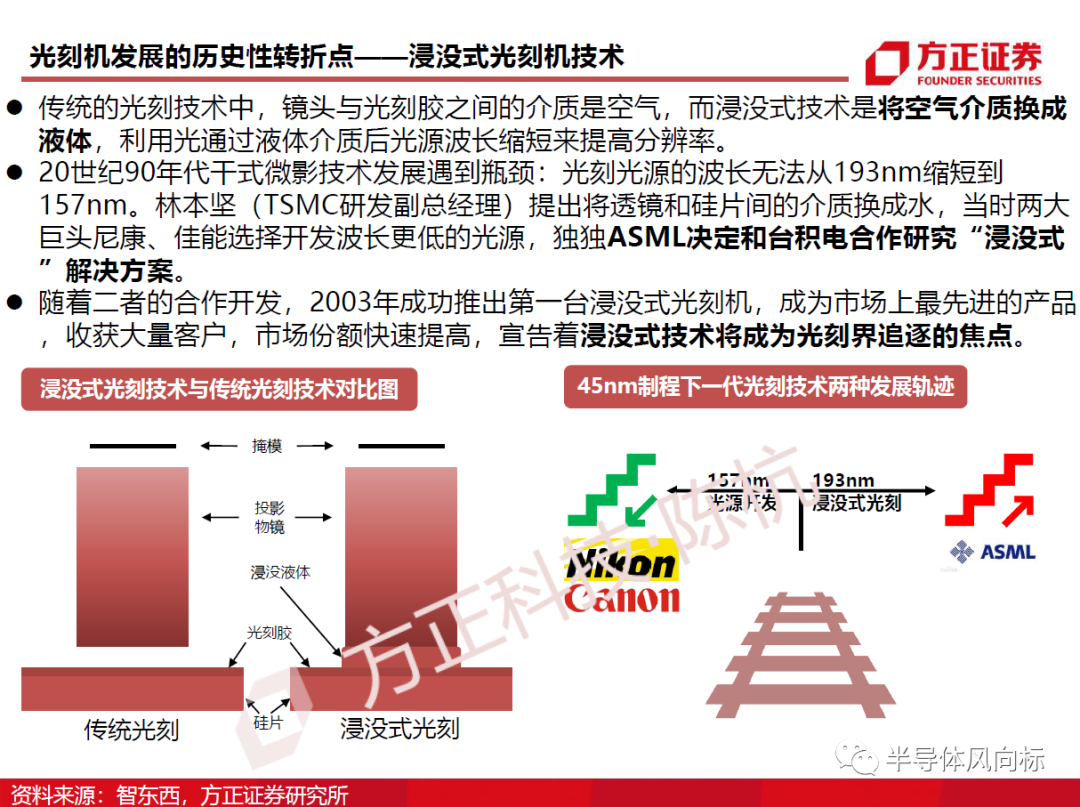

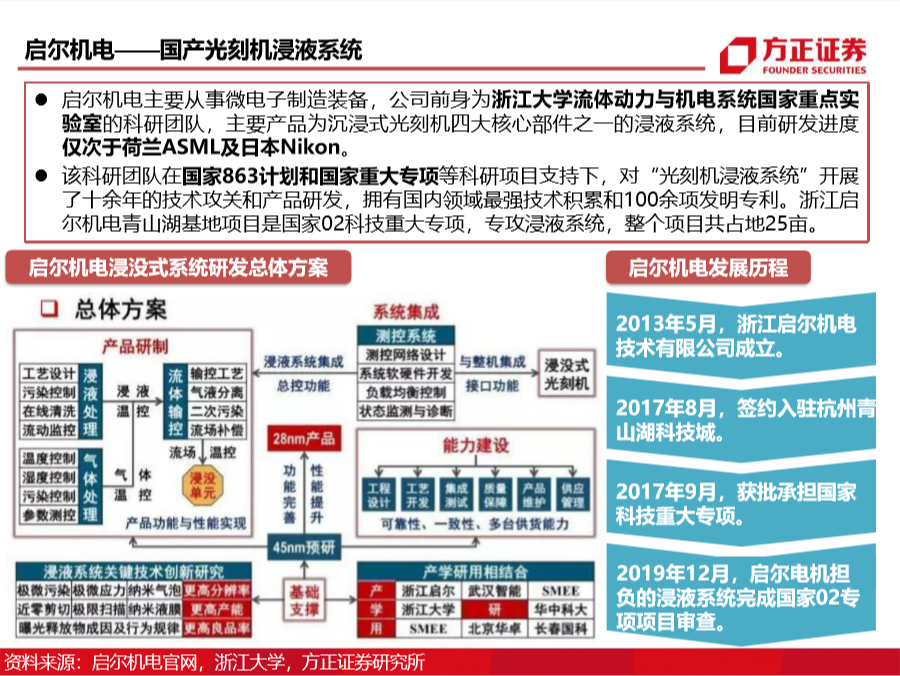

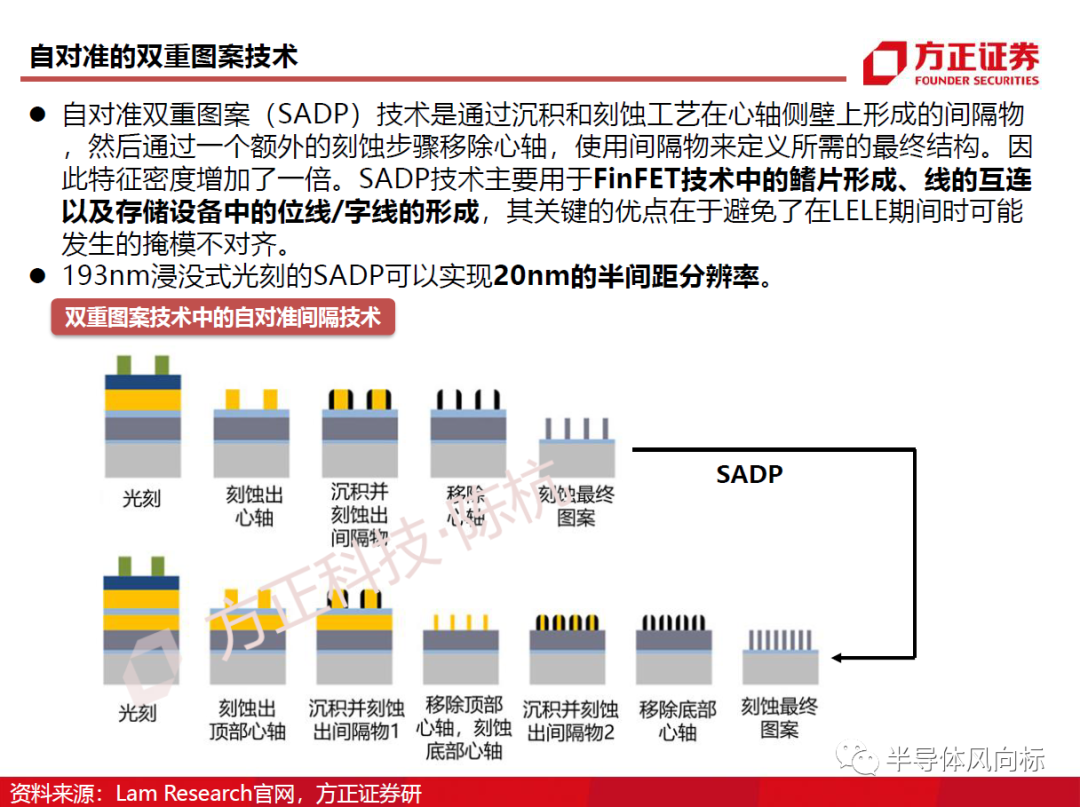

其二，采用台积电林本坚的方案，依然使用193nm的ArF光源，但是将镜头和光刻胶之间的介质由空气改成液体。

193nm的光经过折射后，等效波长为134nm，从而实现比F2光源更高的分辨率。浸没式ArF的代表厂商是ASML和台积电。由于F2光源无法穿透水，因此无法和浸没式技术相结合，进一步提升分辨率。ArF湿法在光刻精度上胜于F2。

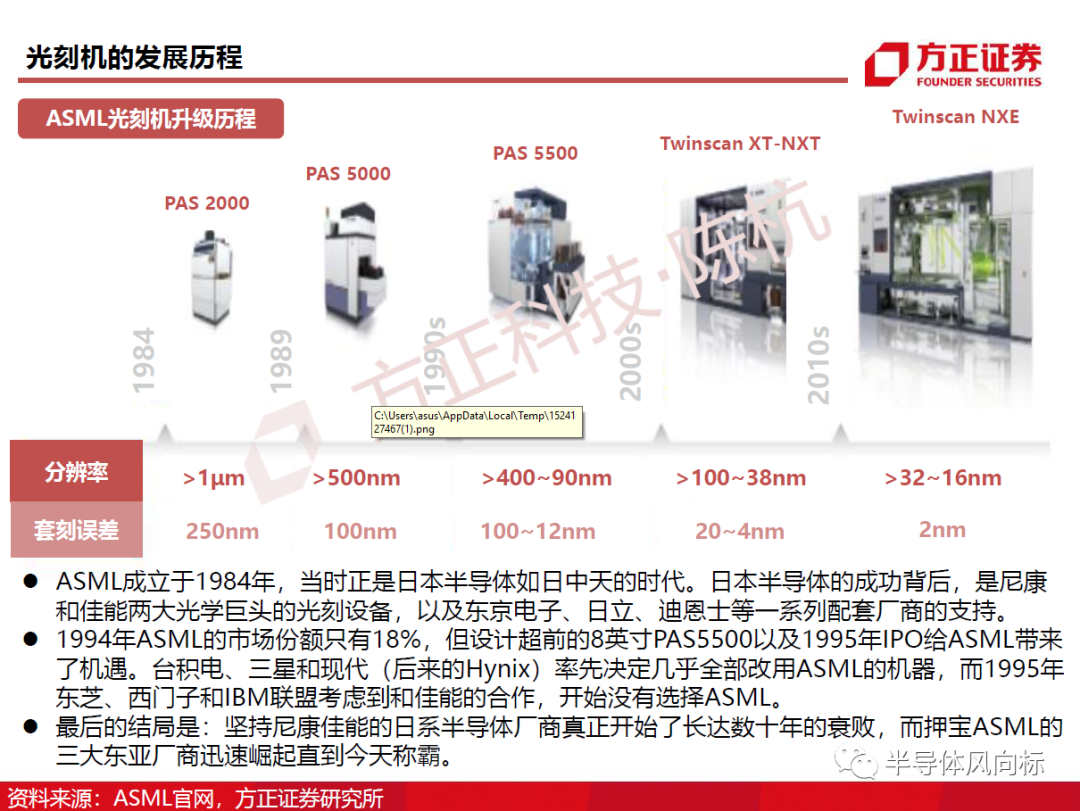

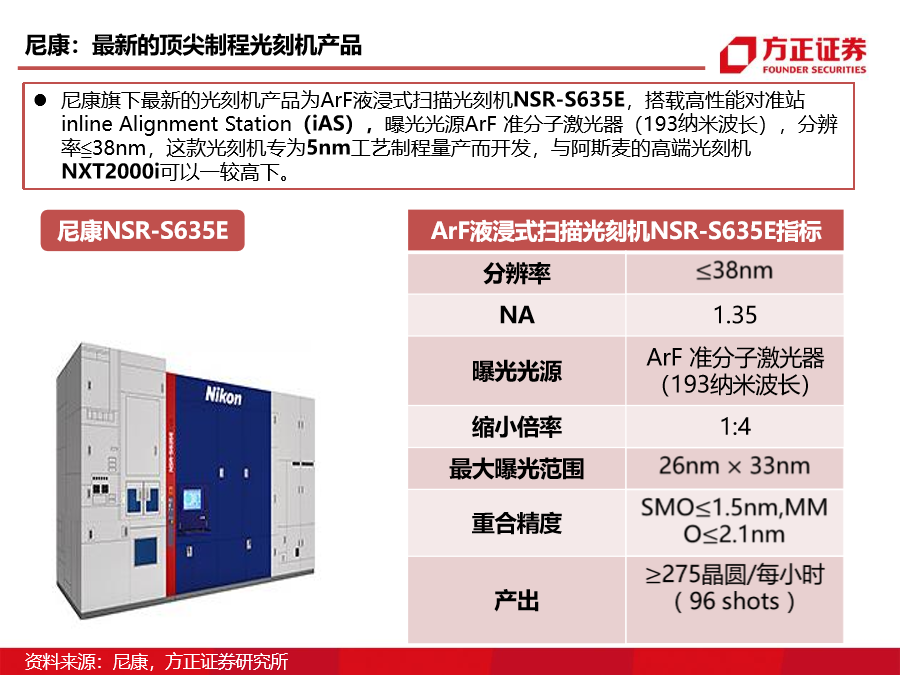

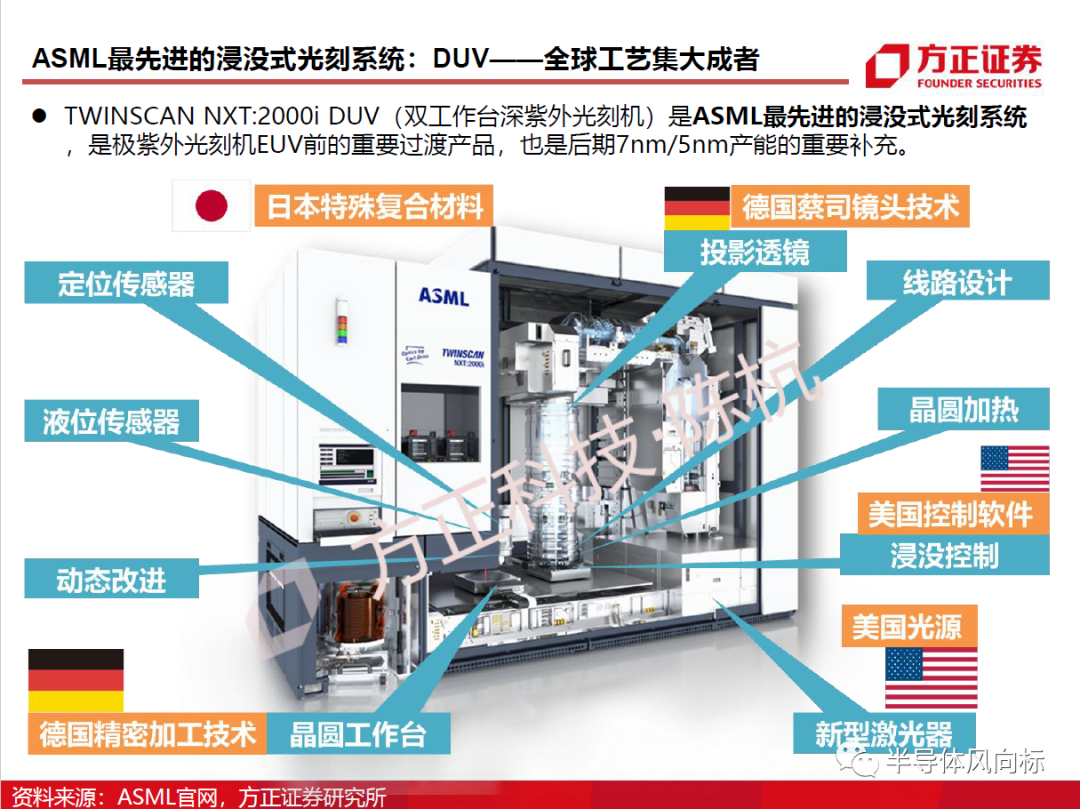

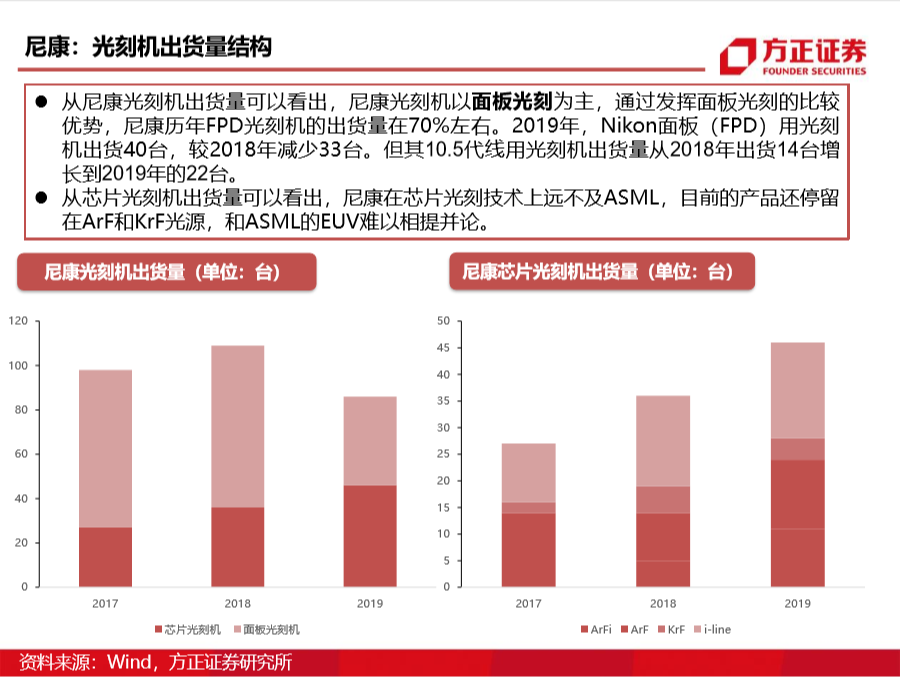

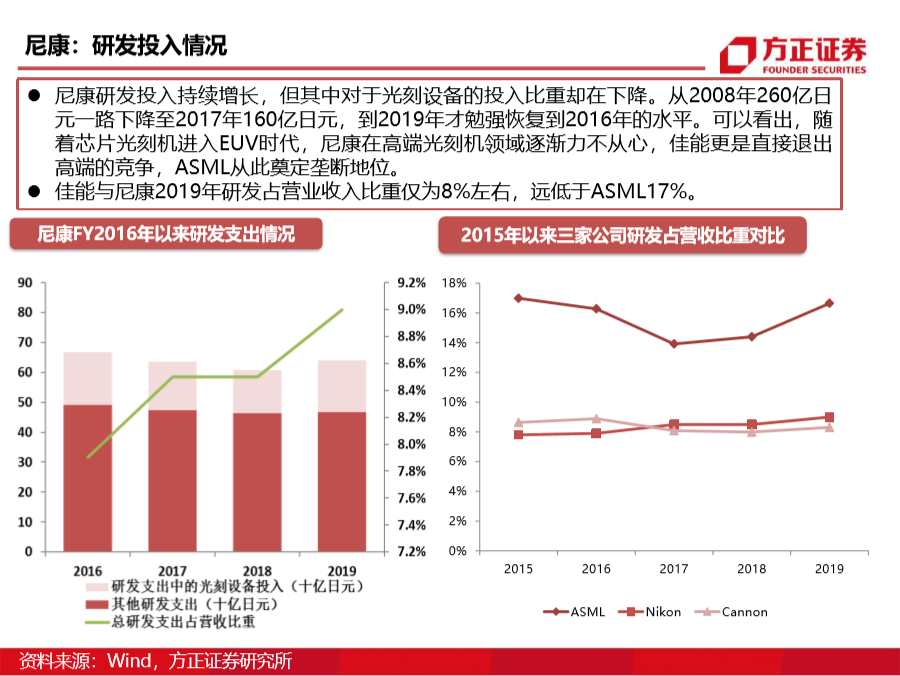

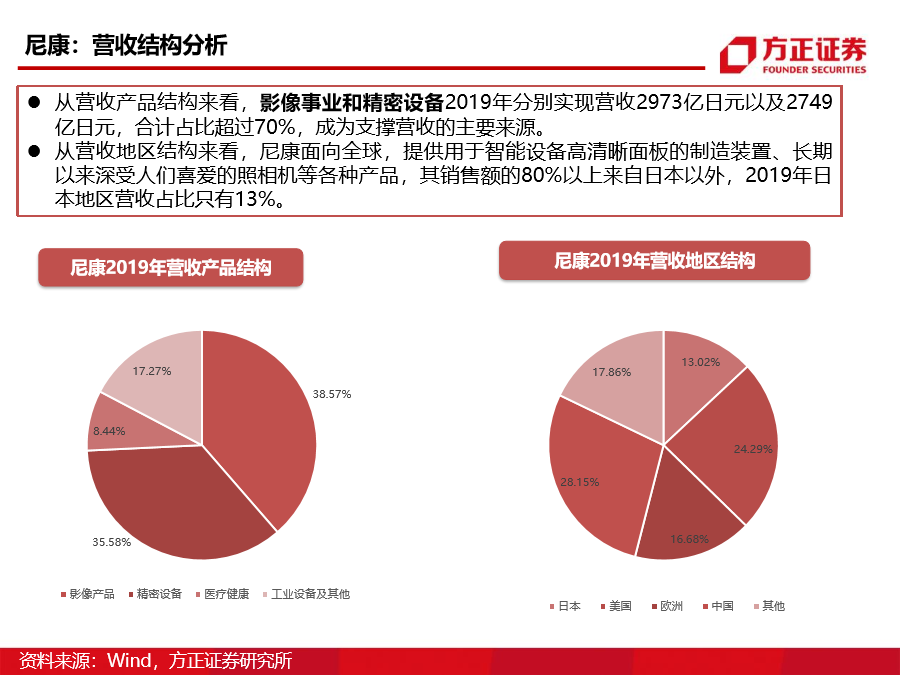

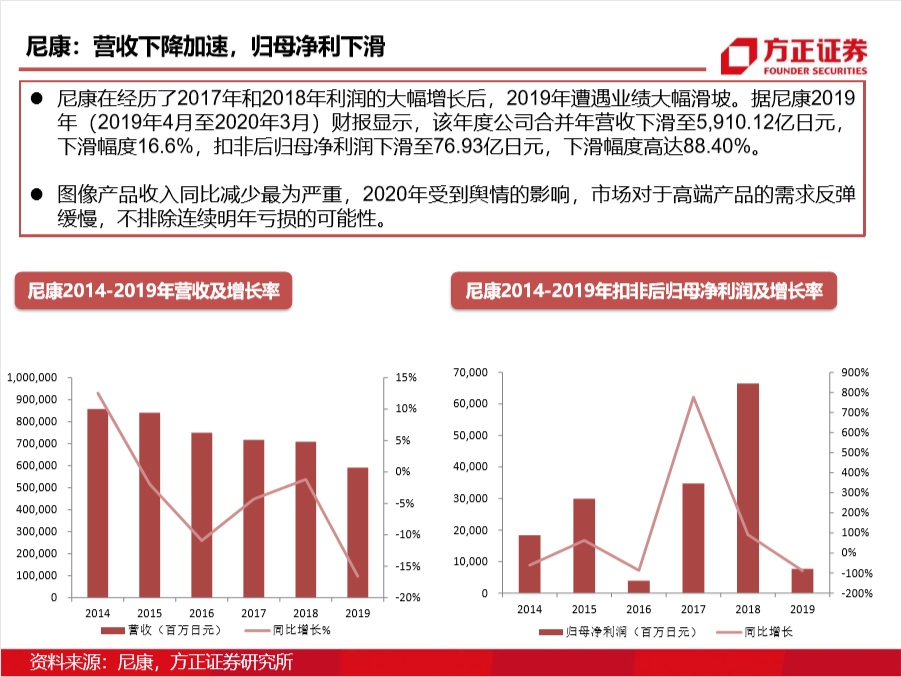

以ArF浸没式为切入点，ASML成为DUV时代龙头。2002年台积电林本坚提出ArF浸没式方案，随后ASML在2003年成功推出第一台浸没式光刻样机。尼康虽然在2006年也顺利推出ArF浸没式光刻机，但市场先机早已被ASML夺走。伴随着ASML和台积电ArF浸没式技术的成功，ASML和台积电实现了双赢。在光刻机领域，ASML开始奋起反超Nikon；台积电也成为第一家实现ArF浸没式量产的公司。

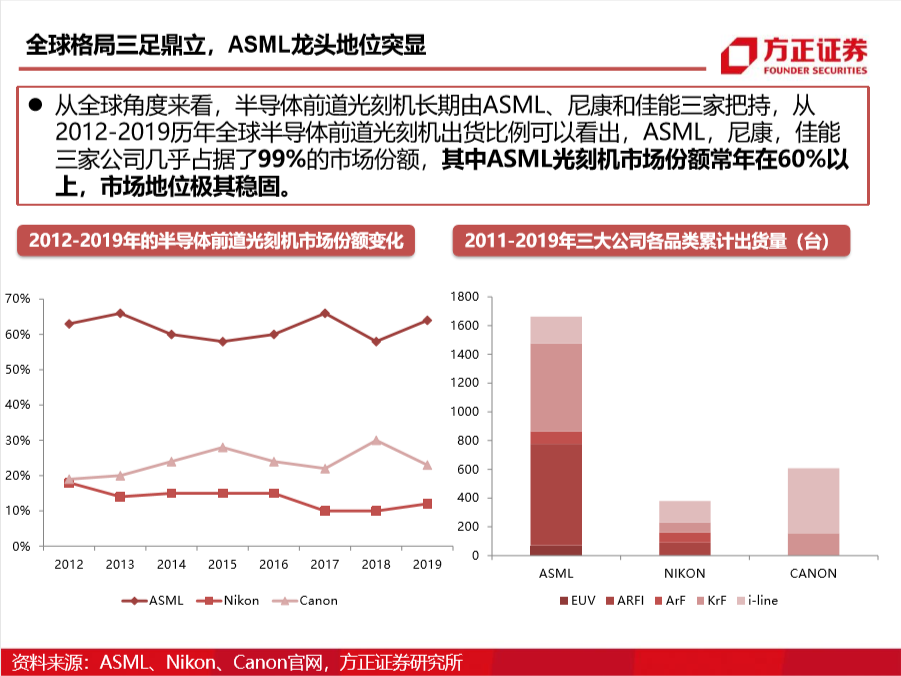

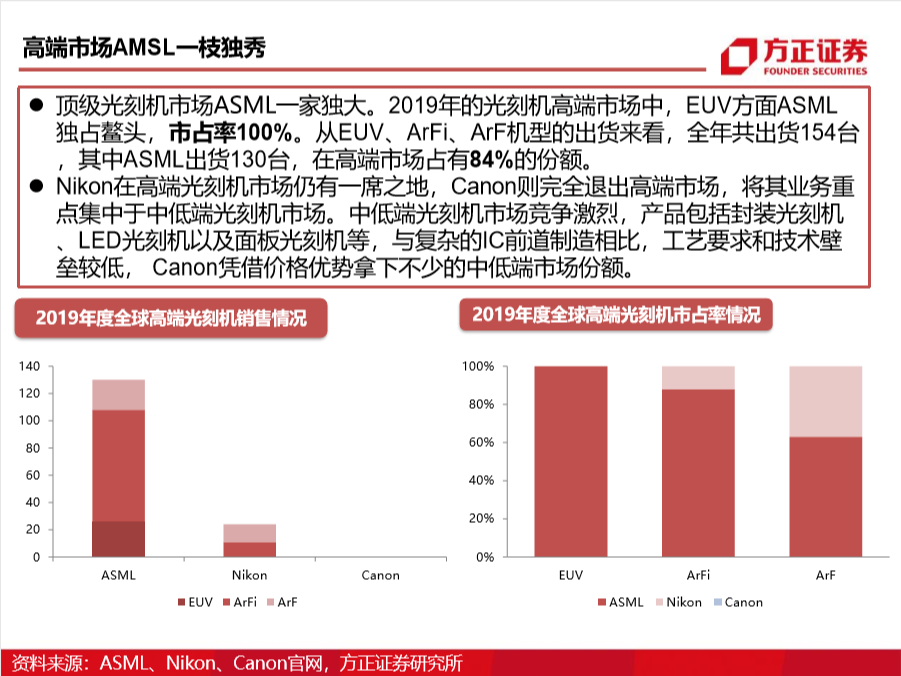

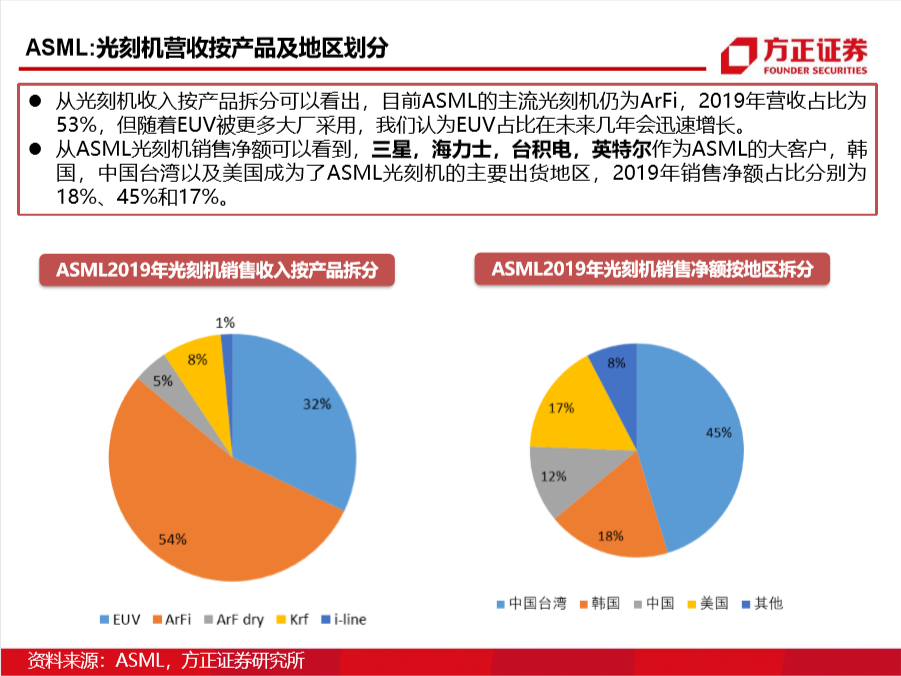

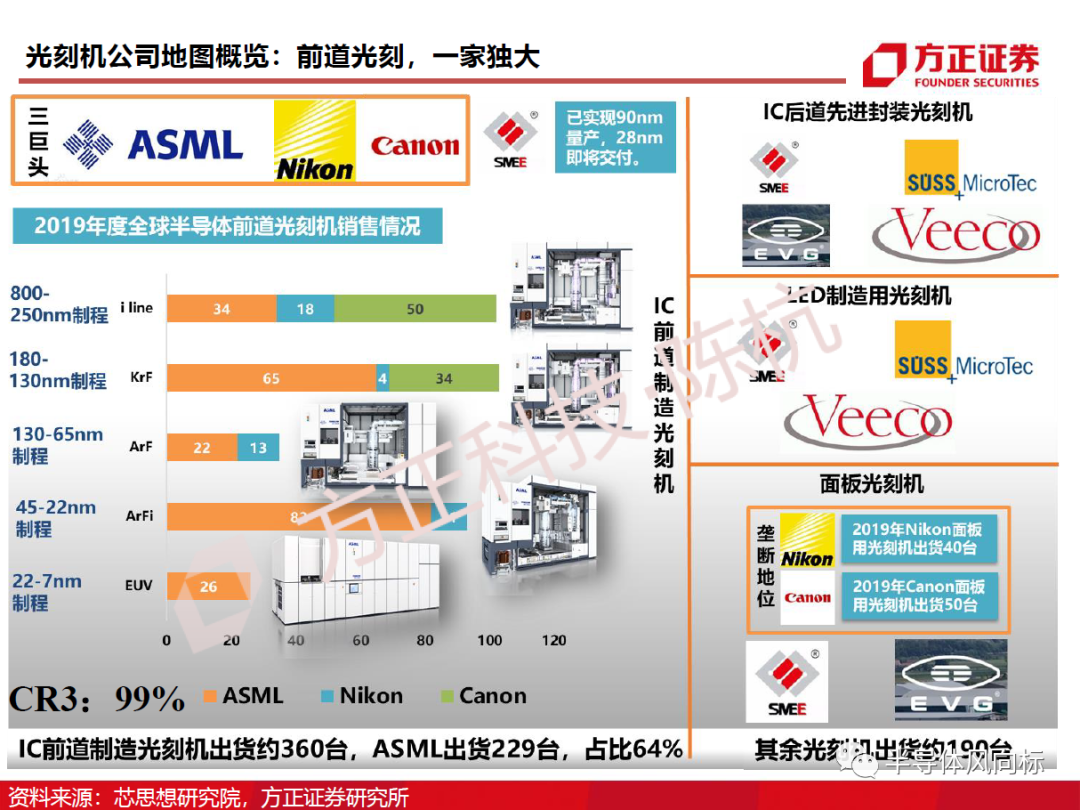

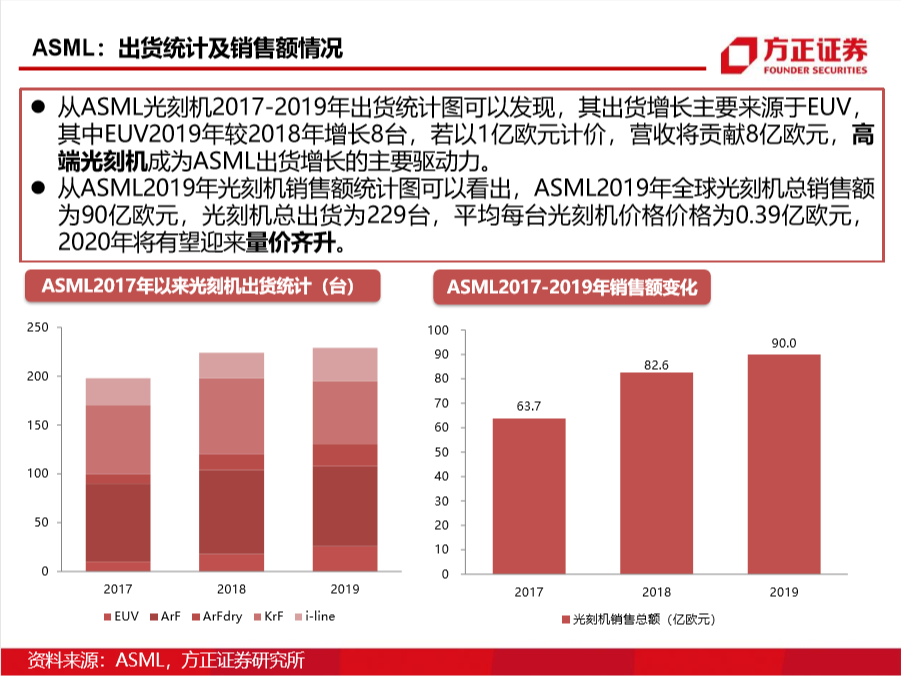

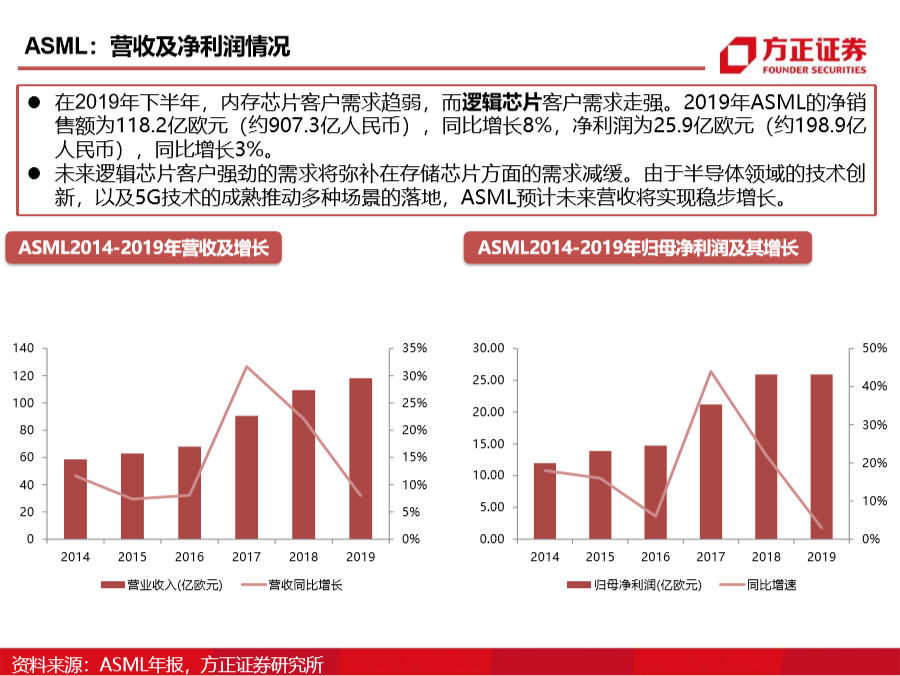

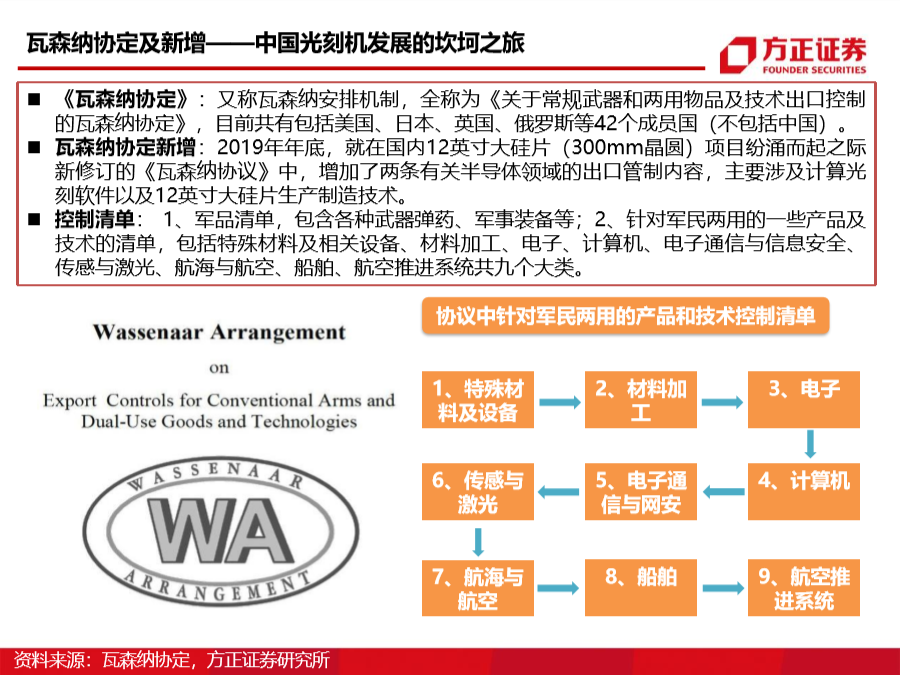

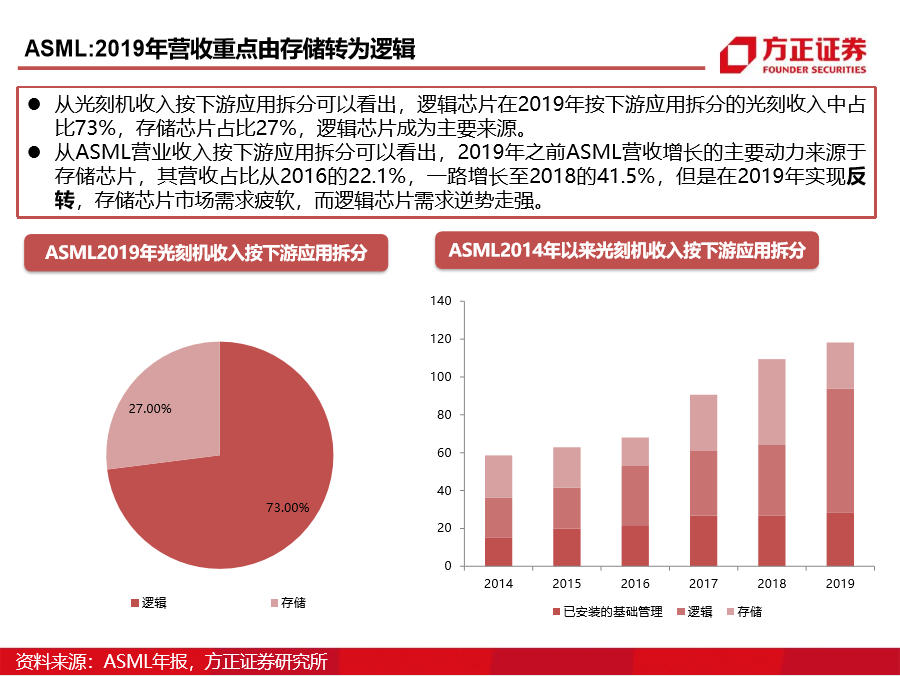

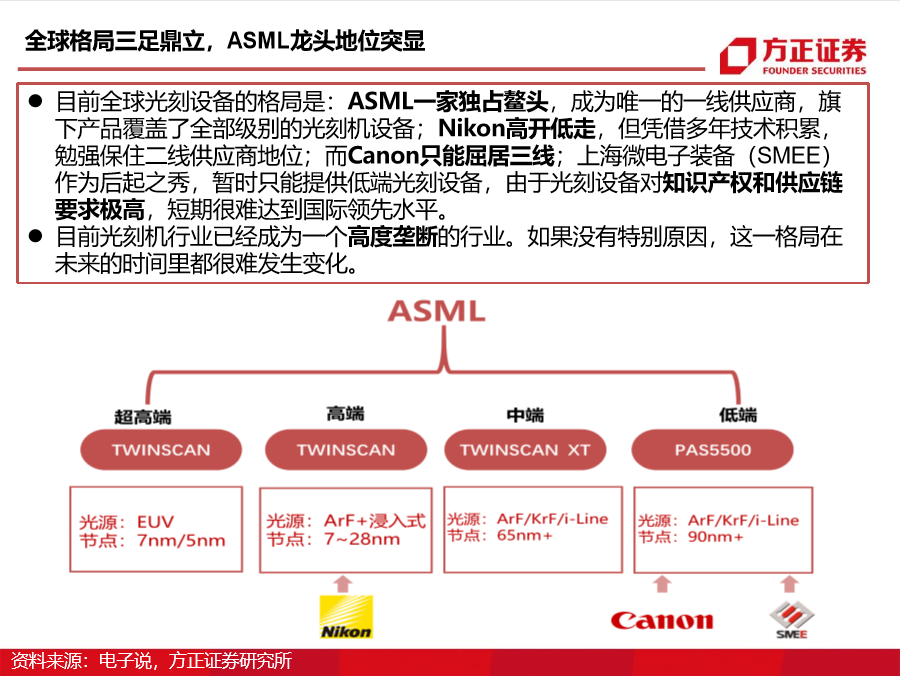

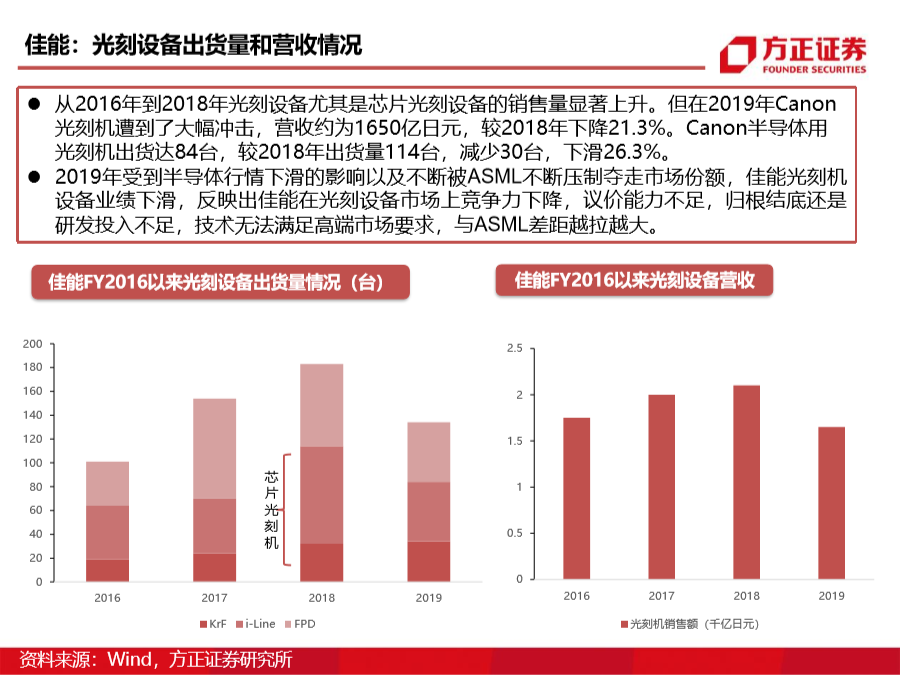

因为ArF系列光刻机可用于制造7nm-130nm制程的芯片，而且该制程范围内的芯片占芯片供应的60%多，所以ASML的市场份额快速提高，自2006年超越尼康成为全球光刻机龙头以后，其行业领导地位维持至今。同时，由于核心浸没式技术主要来自台积电，所以美国在DUV领域不具备统治地位，ASML向中国出货DUV光刻机也无需得到美国授权。

二、EUV自出生就被美国从资本和技术层面全面掌控（与DUV有本质的不同）

1997年至今，ASML被美国从资本和技术方面的渗透是一个循序渐进的过程。我们按事件的进程可以分为以下三个阶段。

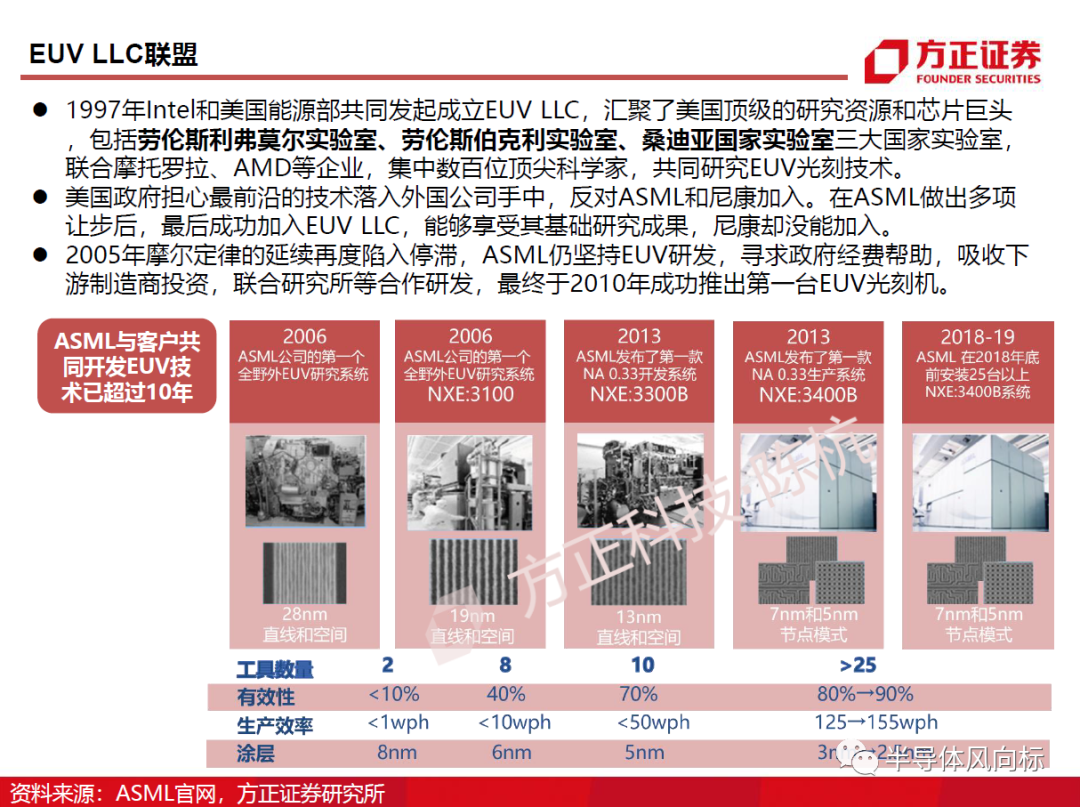

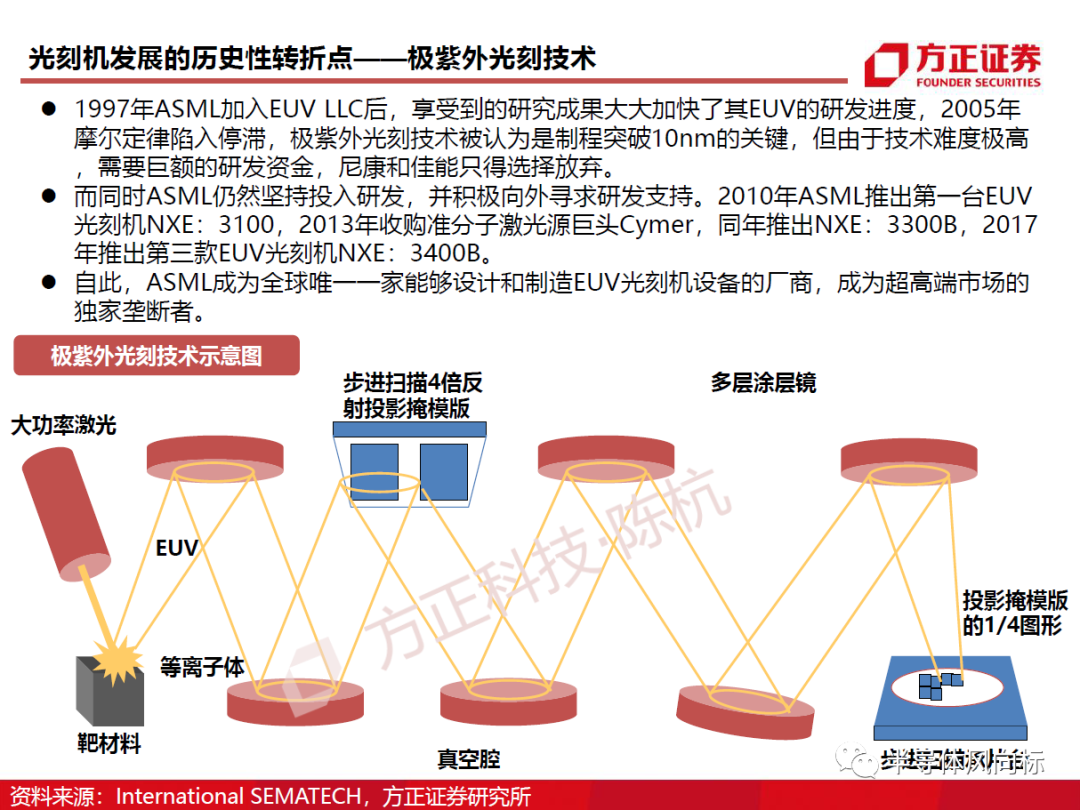

1）1997年EUV LLC联盟成立，ASML成功入局。EUV技术起源于英特尔和美国政府牵头成立EUV LLC联盟。该联盟汇聚了美国顶尖的研究资源和芯片巨头，包括劳伦斯利弗莫尔实验室、劳伦斯伯克利实验室、桑迪亚国家实验室三大国家实验室，联合IBM、AMD、摩托罗拉等科技巨头，集中数百位顶尖科学家，共同研究EUV光刻技术。

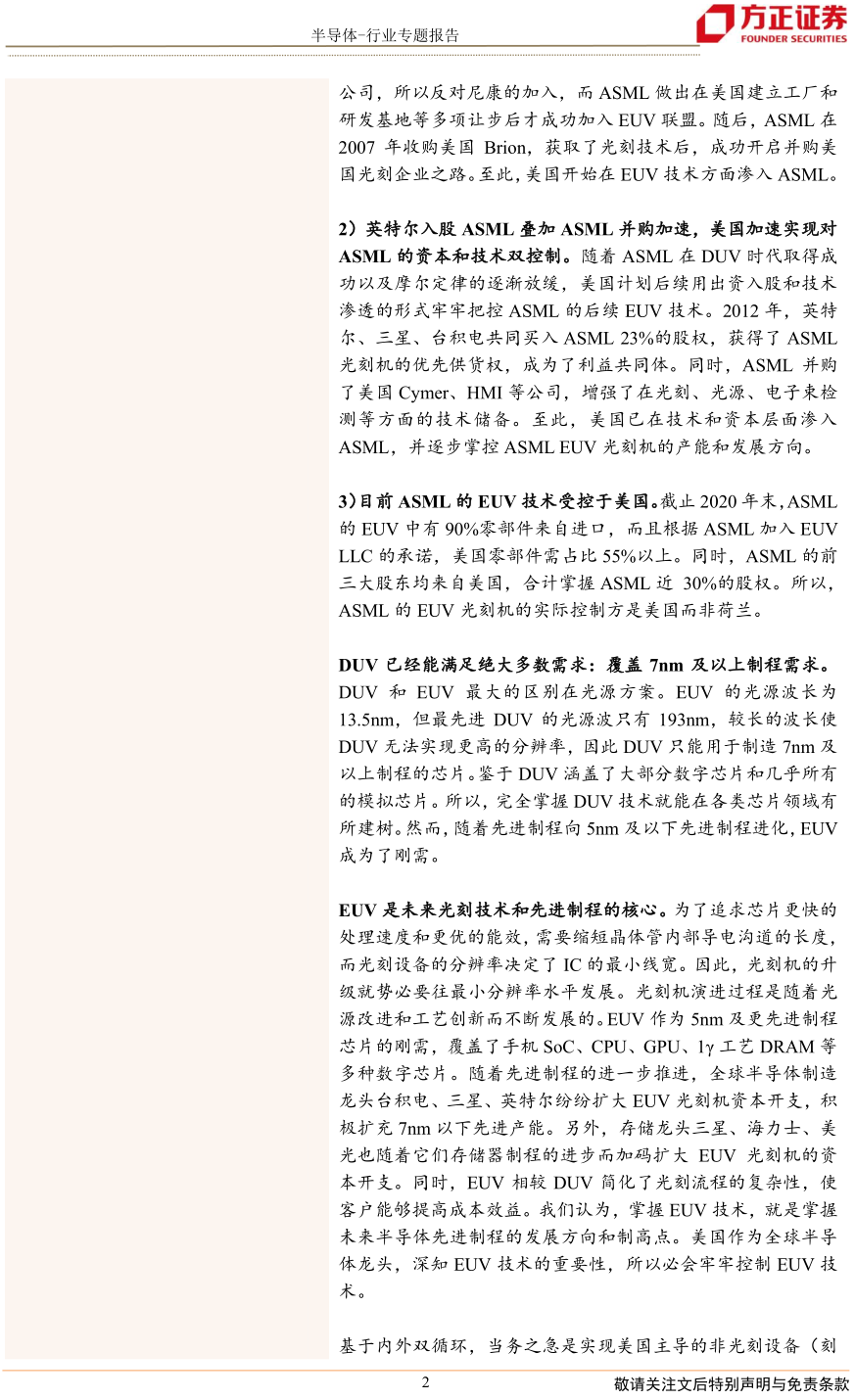

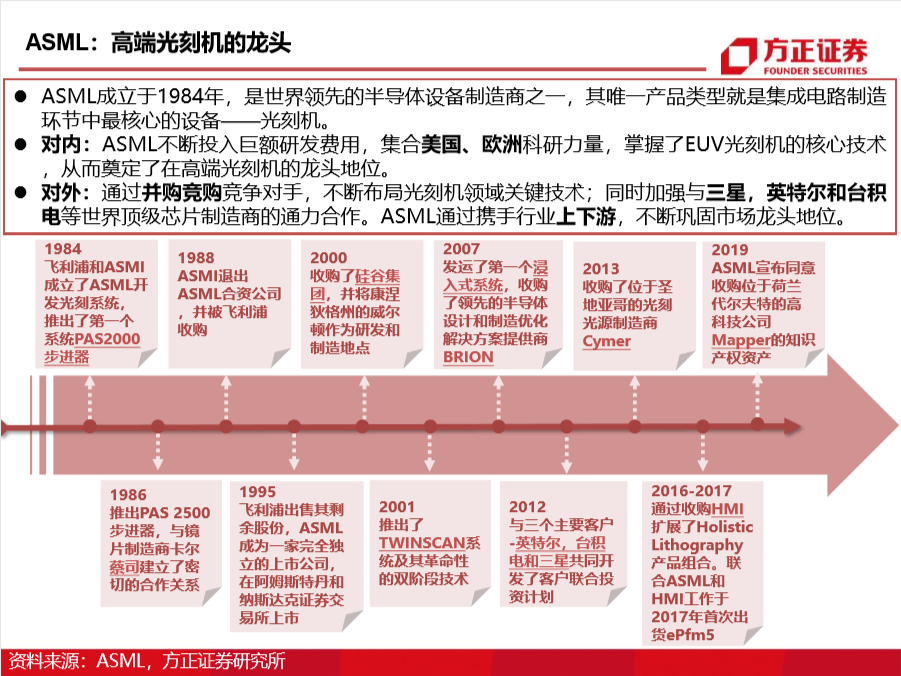

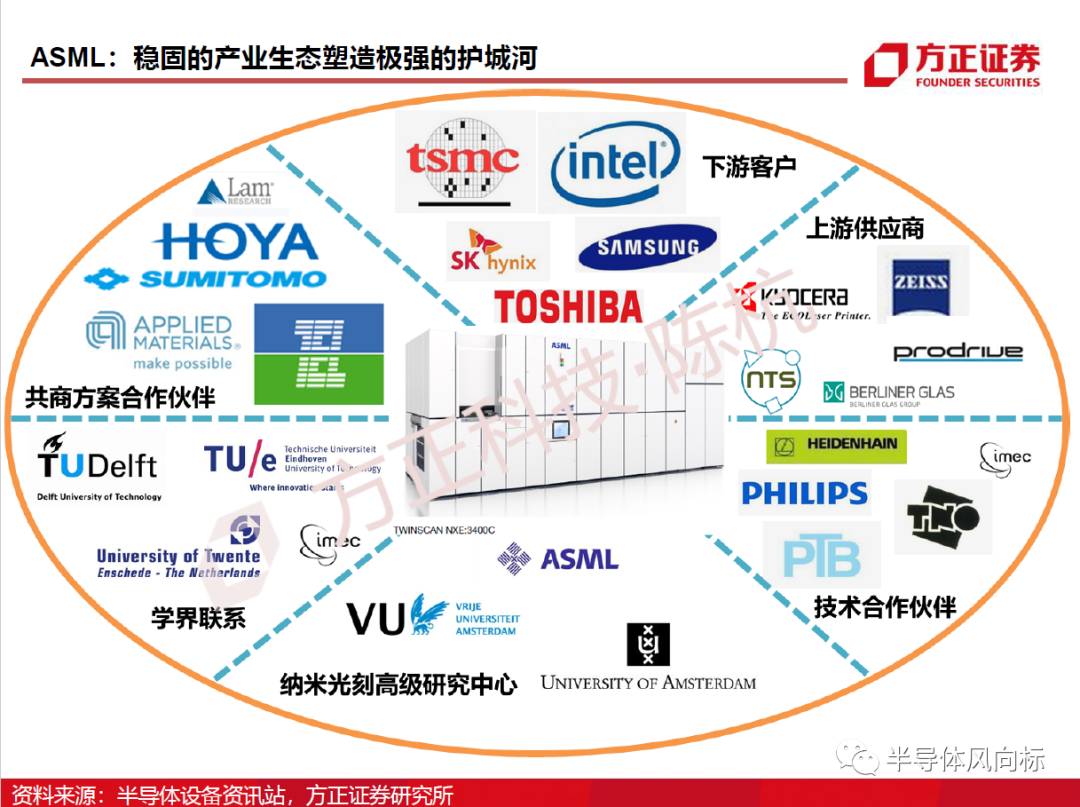

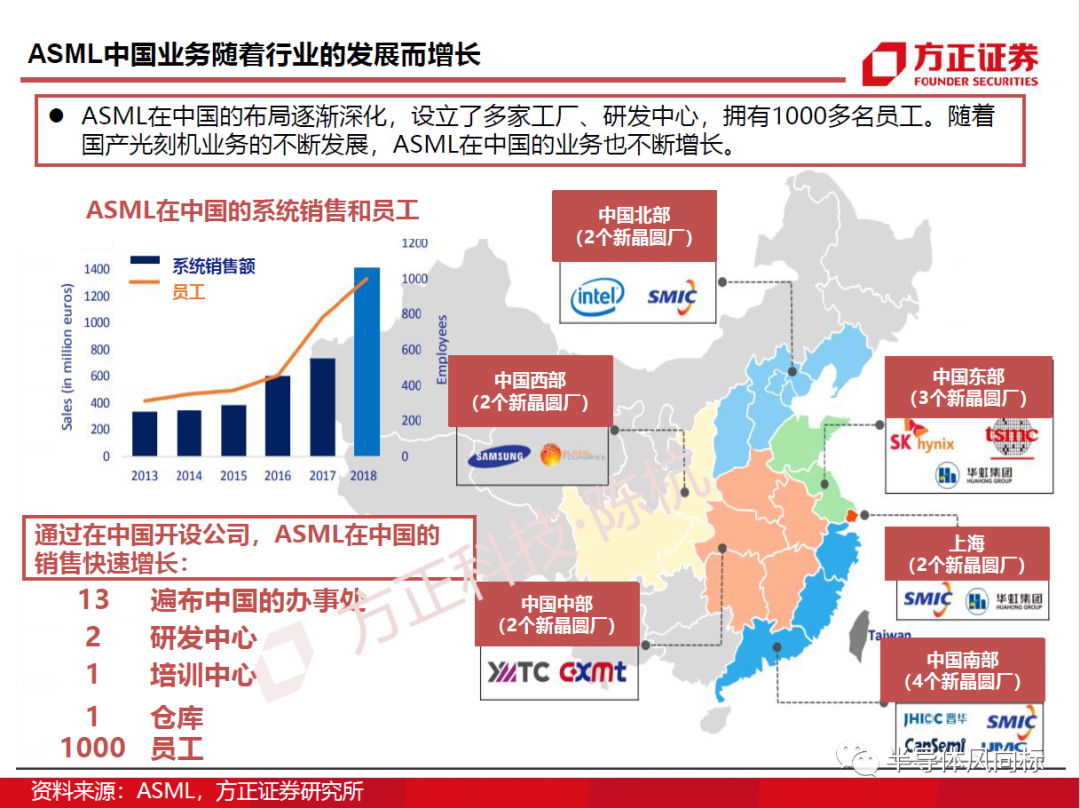

美国政府担心尖端技术落入外国公司，所以反对尼康的加入，而ASML做出在美国建立工厂和研发基地等多项让步后才成功加入EUV联盟。随后，ASML在2007年收购美国Brion，获取了光刻技术后，成功开启并购美国光刻企业之路。至此，美国开始在EUV技术方面渗入ASML。

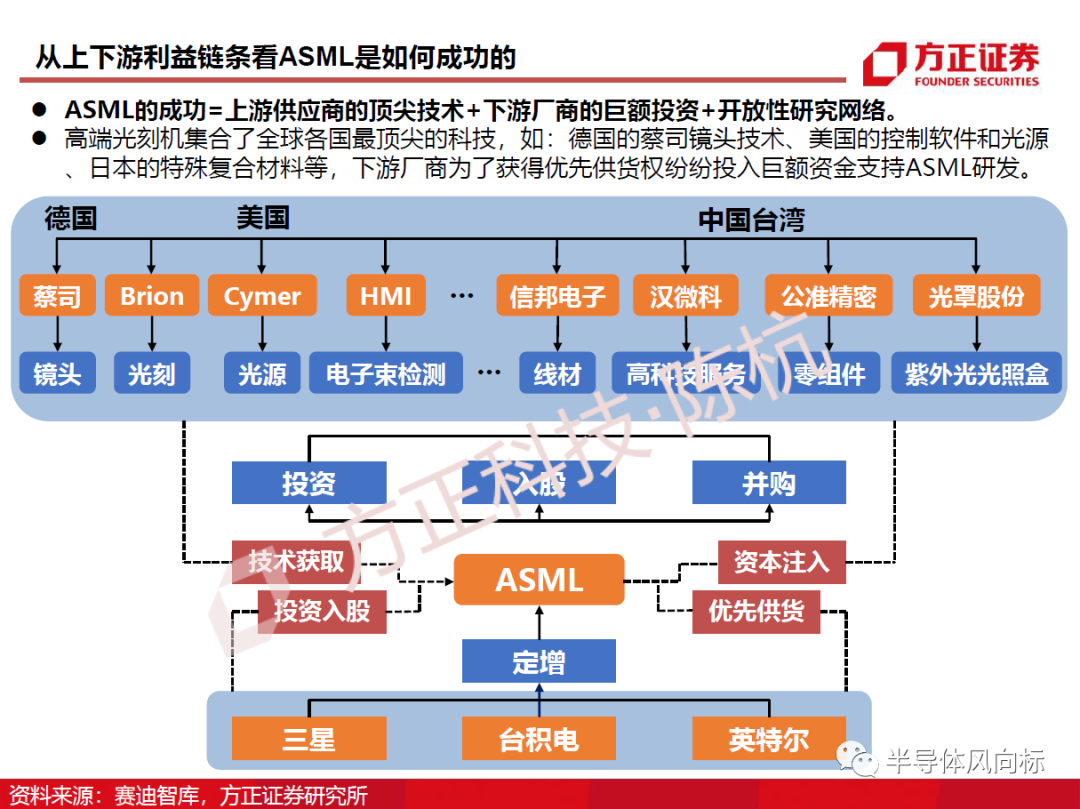

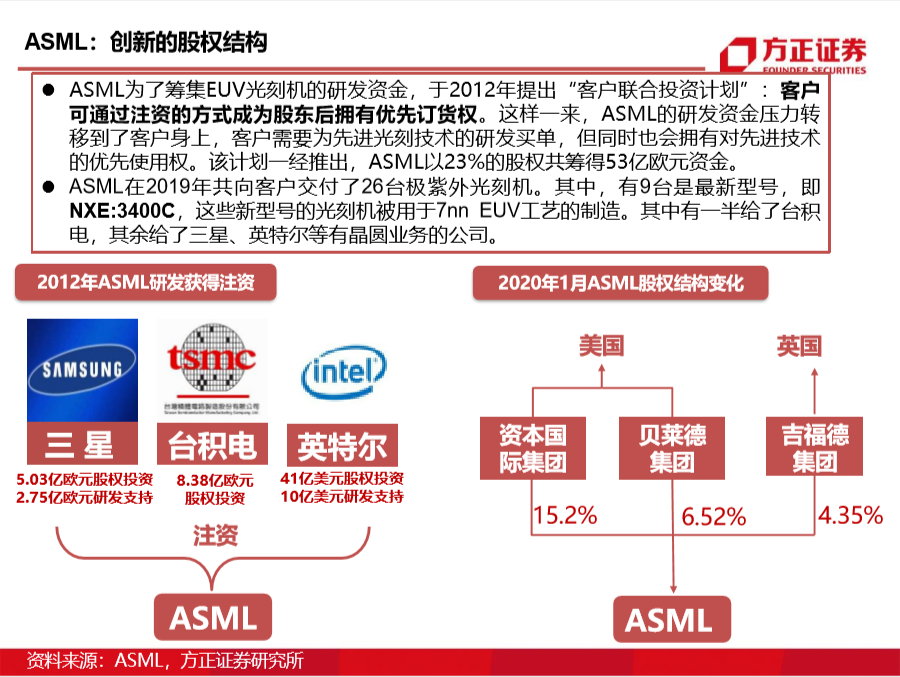

2）英特尔入股ASML叠加ASML并购加速，美国加速实现对ASML的资本和技术双控制。随着ASML在DUV时代取得成功以及摩尔定律的逐渐放缓，美国计划后续用出资入股和技术渗透的形式牢牢把控ASML的后续EUV技术。2012年，英特尔、三星、台积电共同买入ASML23%的股权，获得了ASML光刻机的优先供货权，成为了利益共同体。

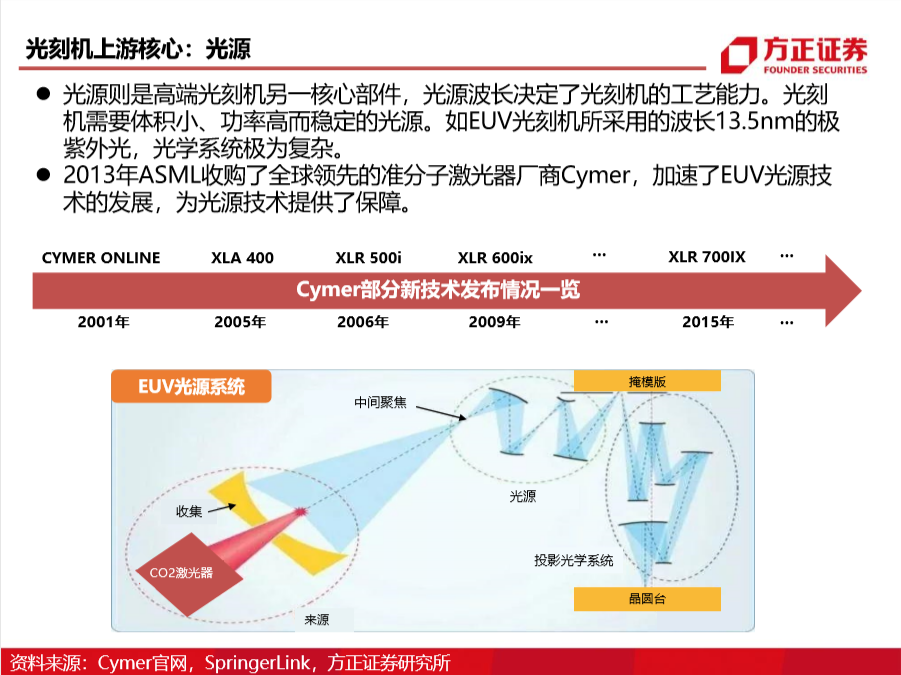

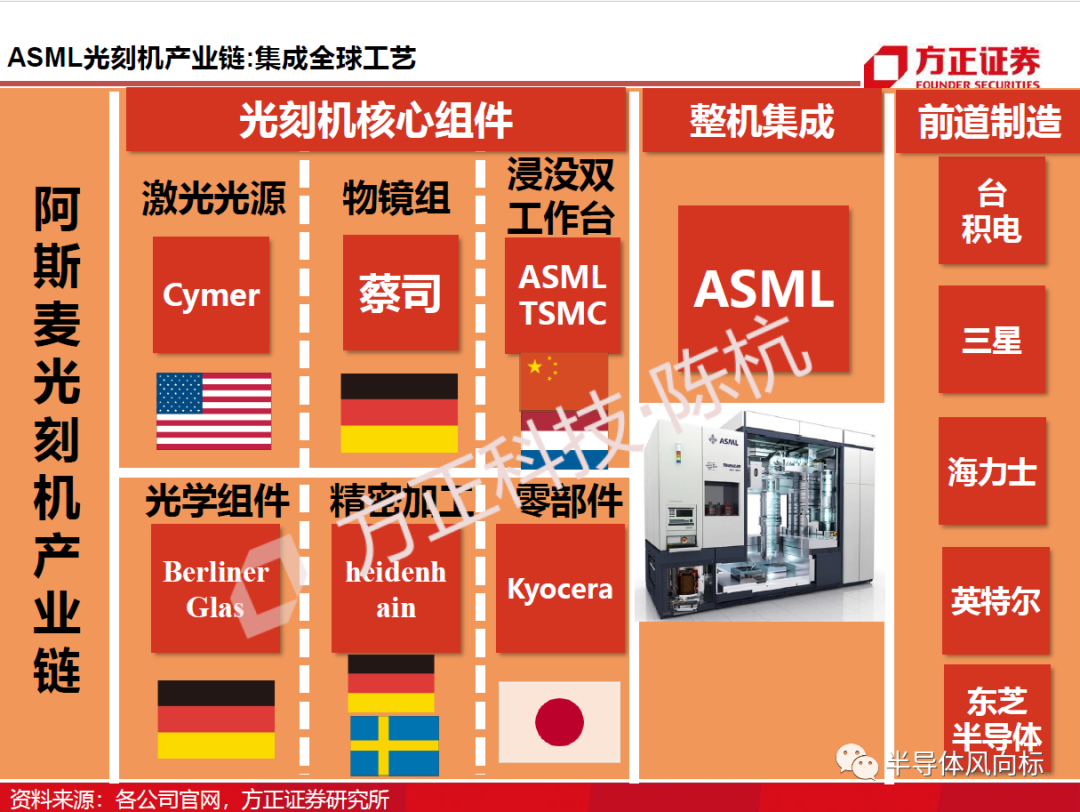

同时，ASML并购了美国Cymer、HMI等公司，增强了在光刻、光源、电子束检测等方面的技术储备。至此，美国已在技术和资本层面渗入ASML，并逐步掌控ASML EUV光刻机的产能和发展方向。

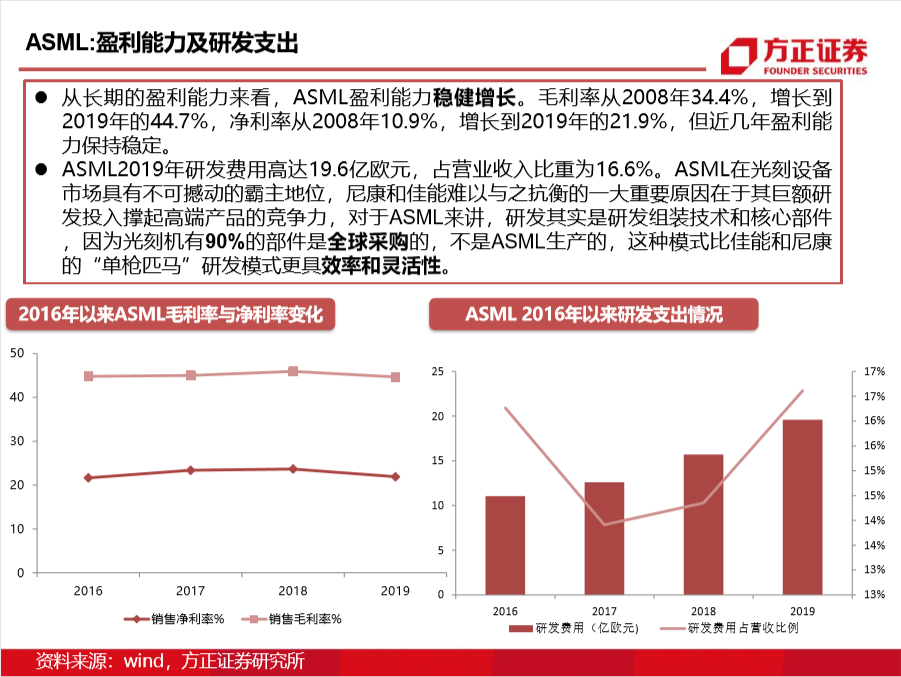

3）目前ASML的EUV技术受控于美国。截止2020年末，ASML的EUV中有90%零部件来自进口，而且根据ASML加入EUVLLC的承诺，美国零部件需占比55%以上。同时，ASML的前三大股东均来自美国，合计掌握ASML近30%的股权。所以，ASML的EUV光刻机的实际控制方是美国而非荷兰。

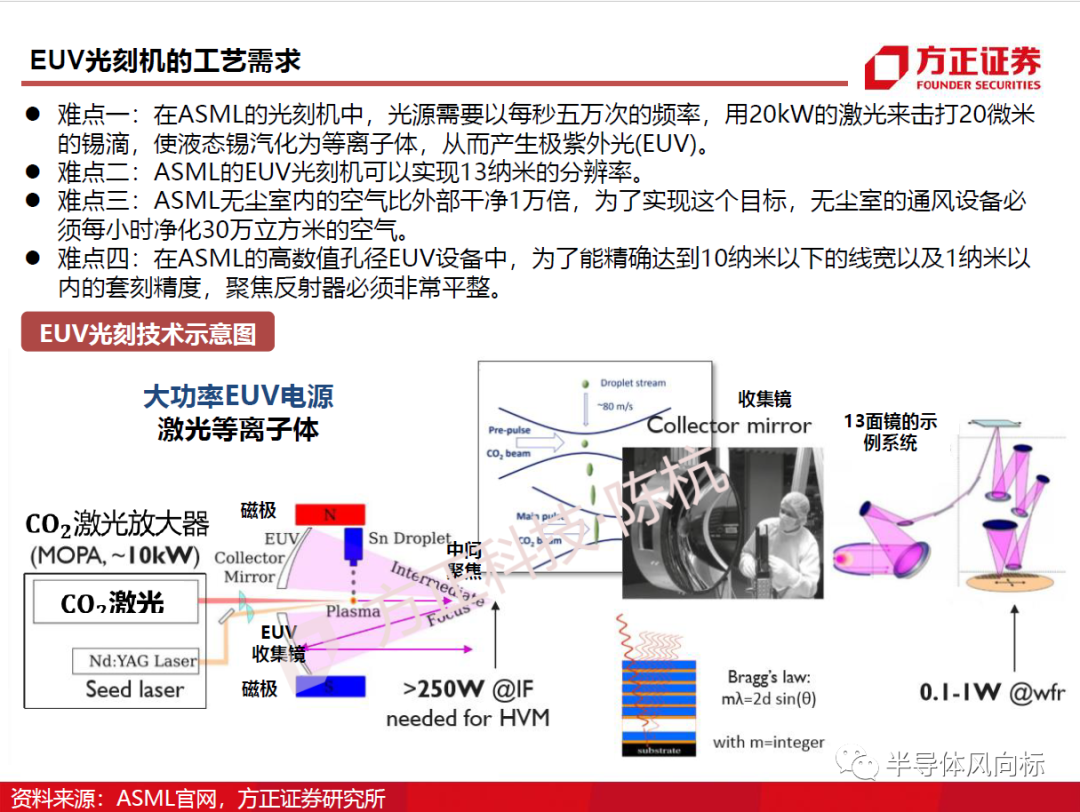

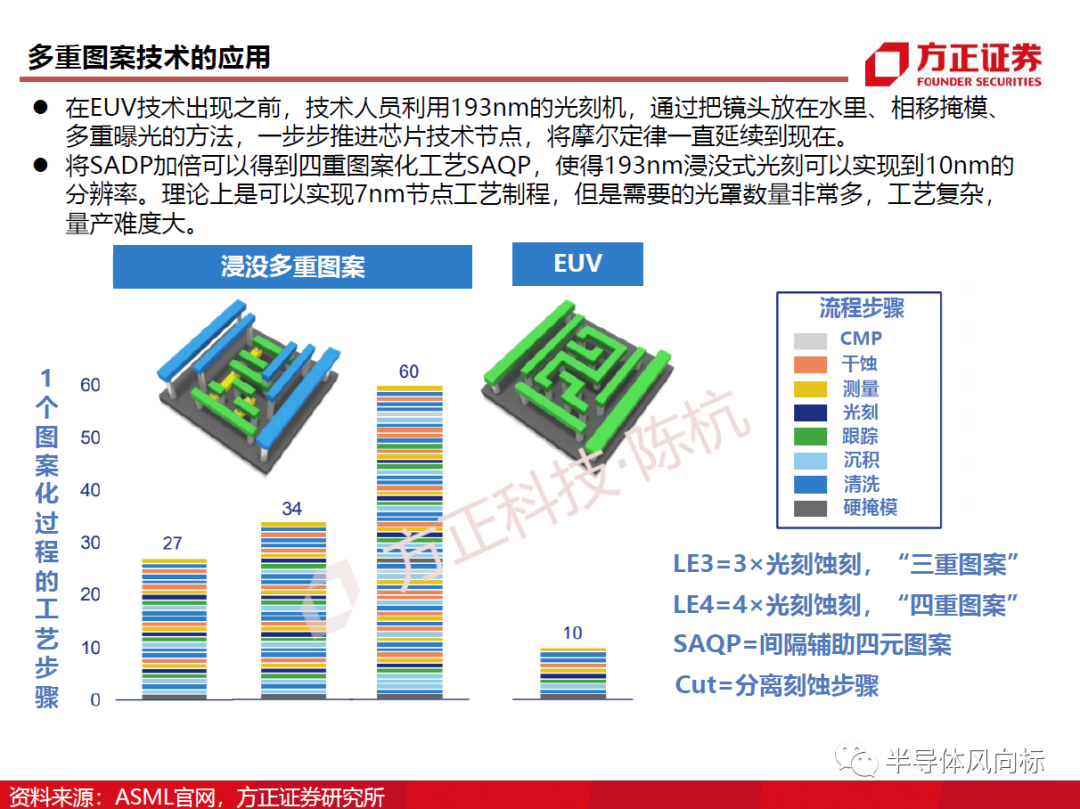

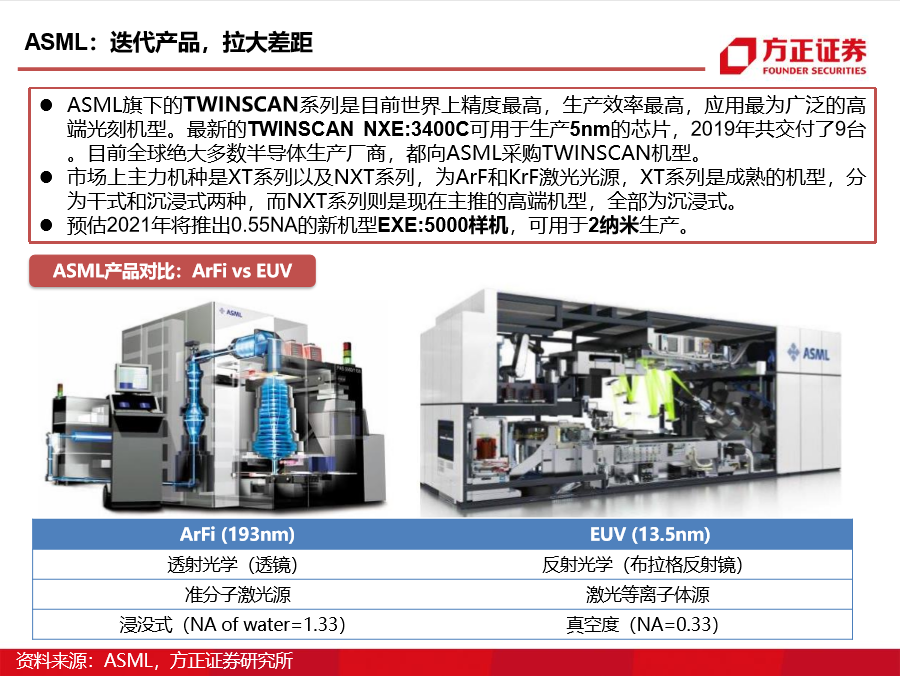

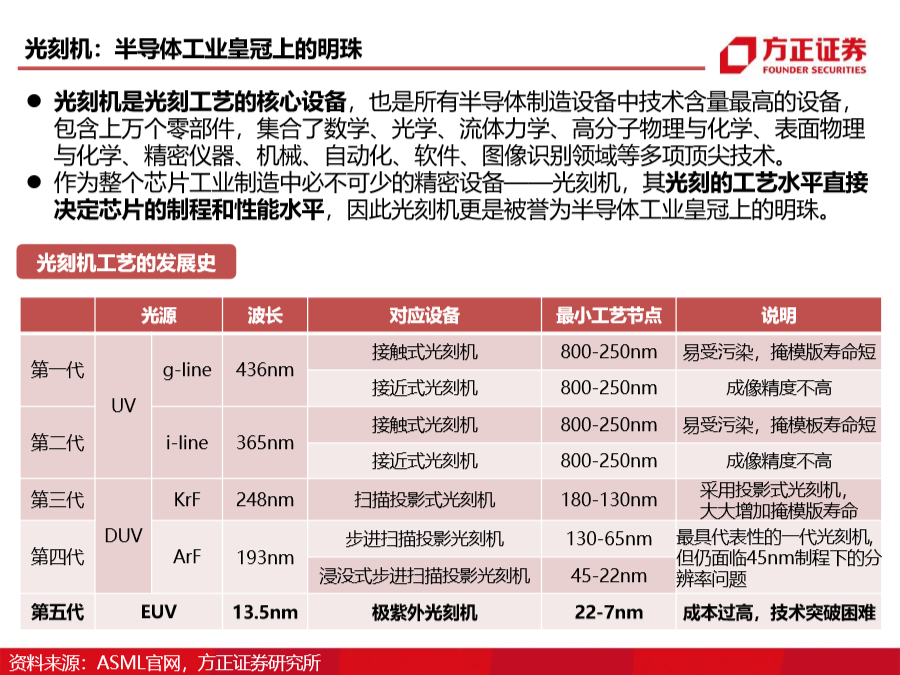

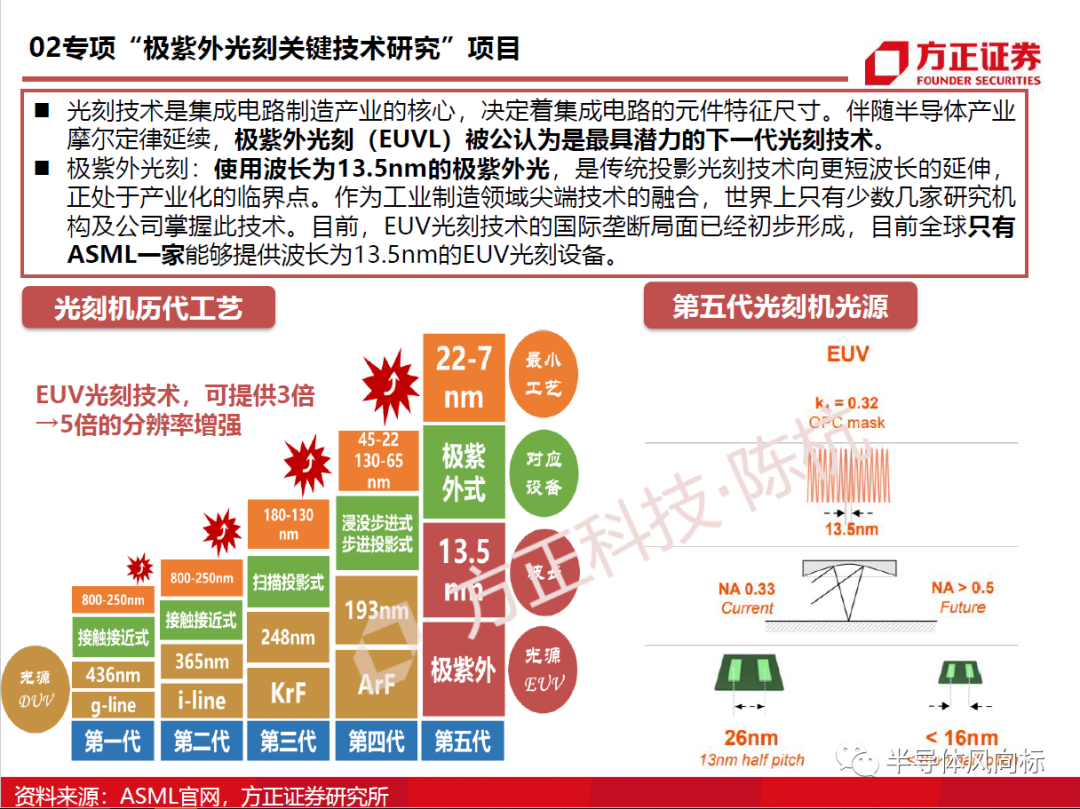

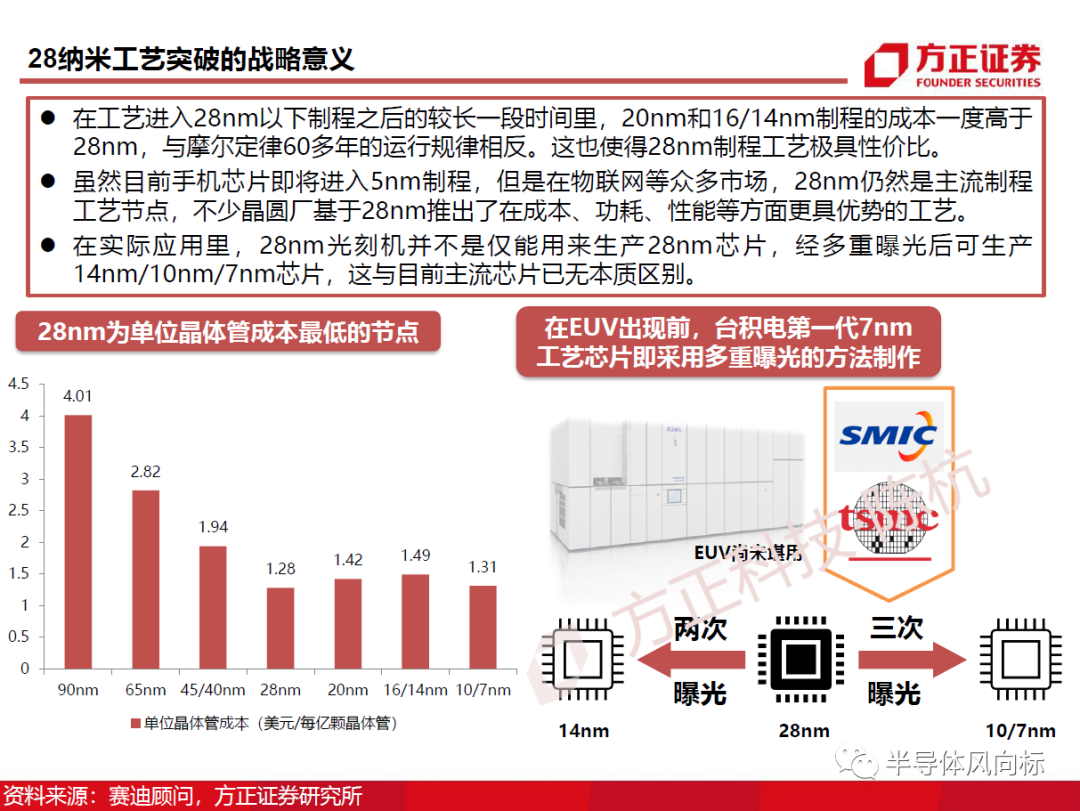

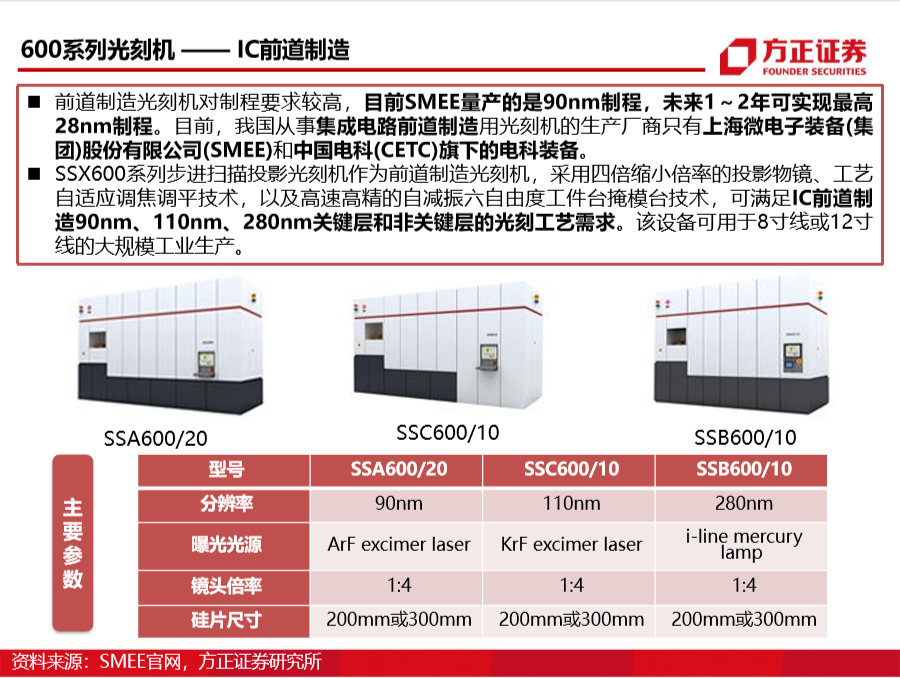

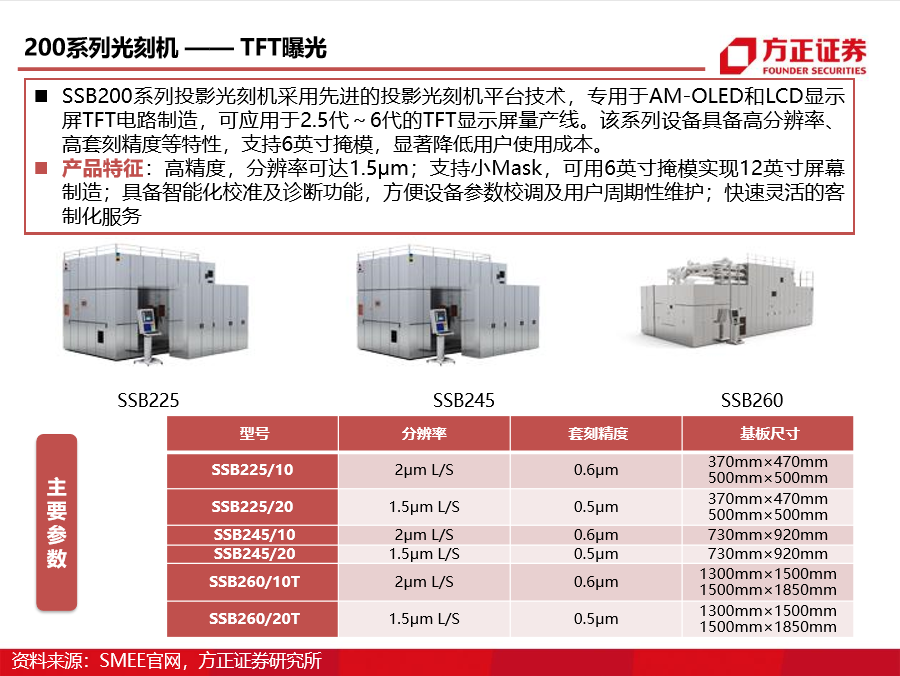

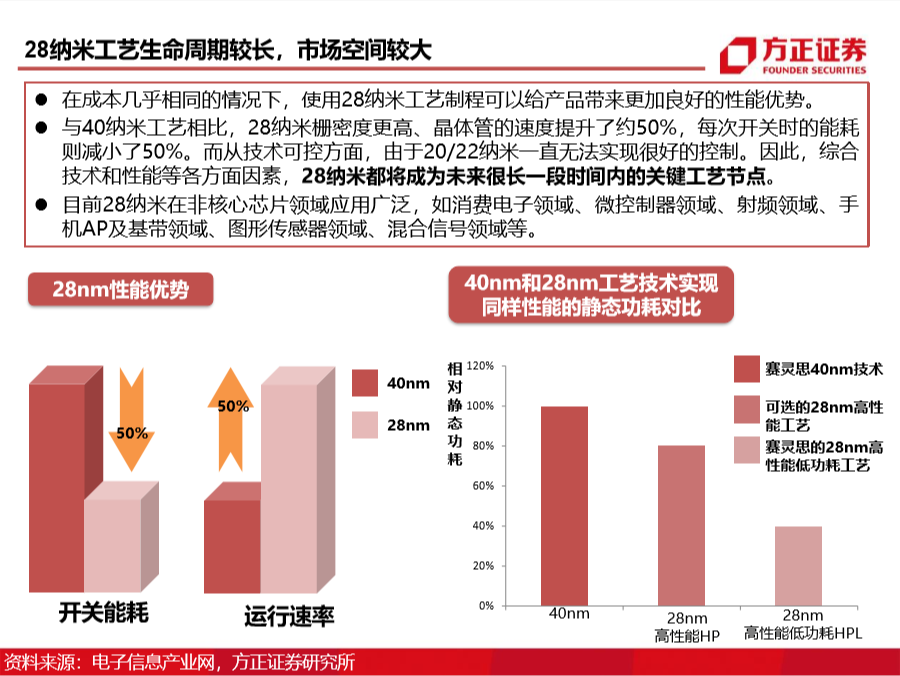

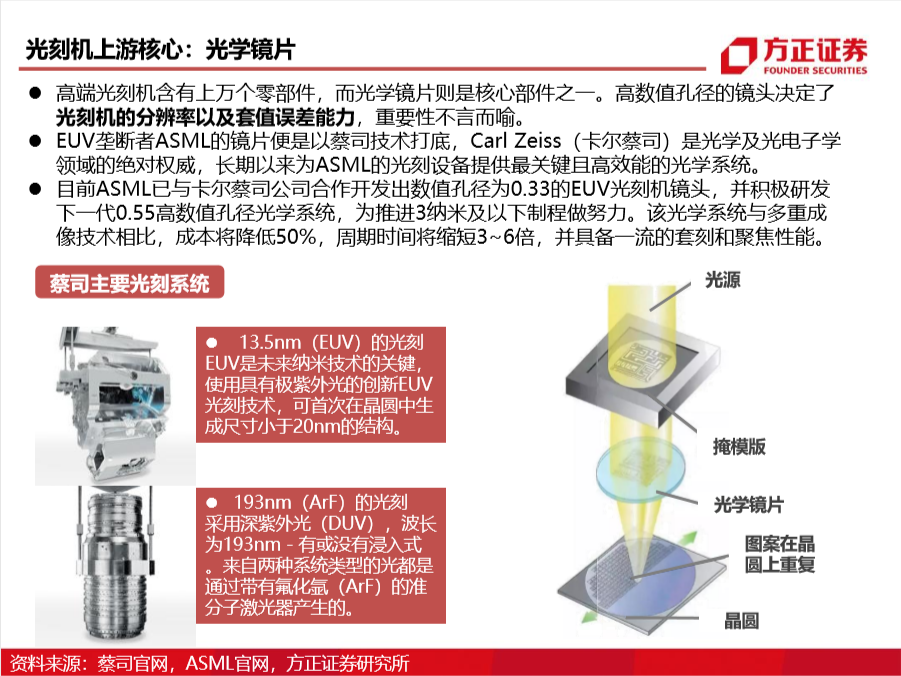

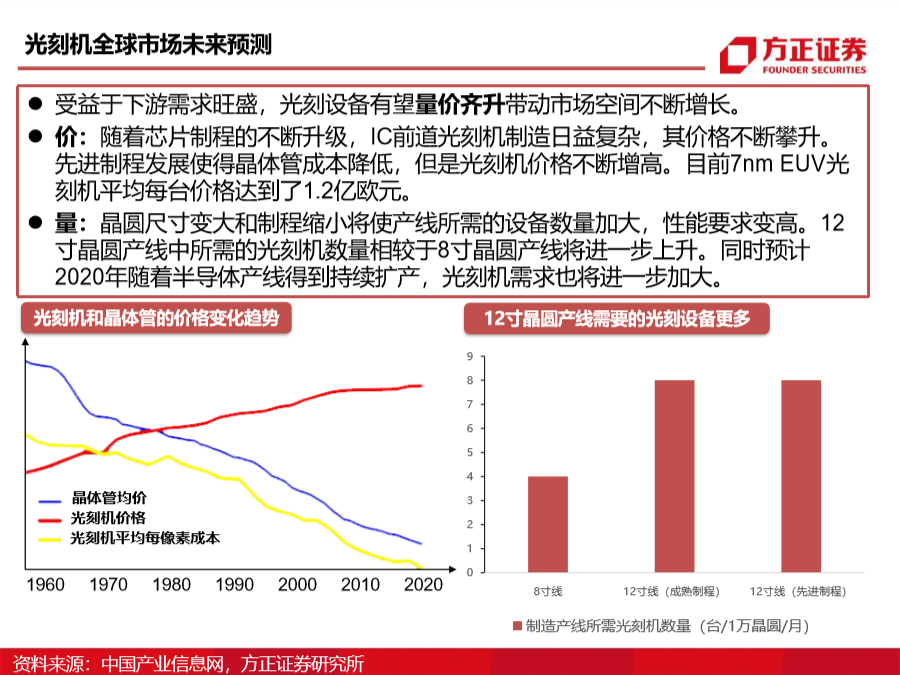

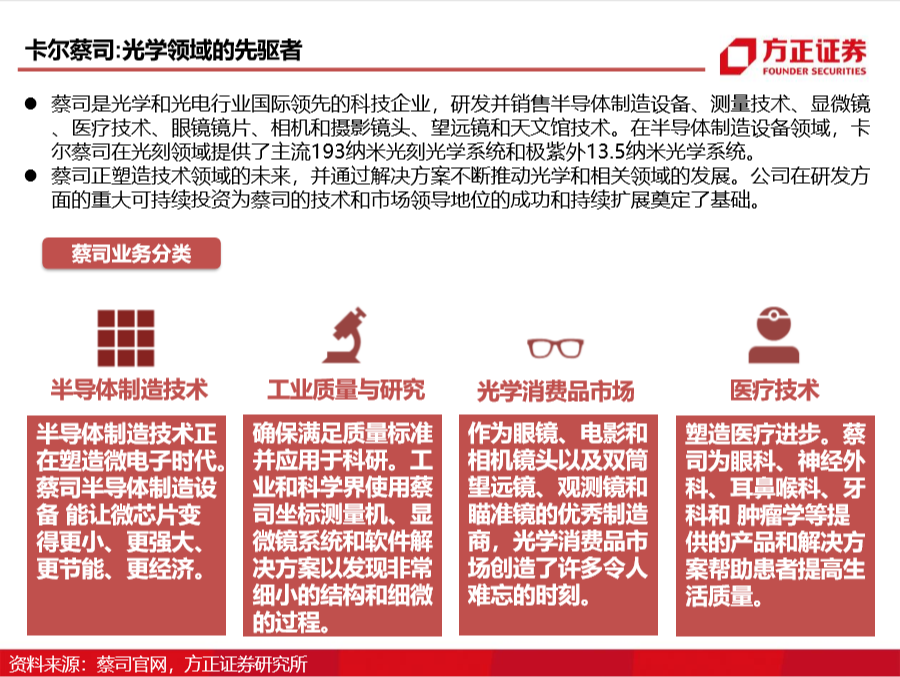

DUV已经能满足绝大多数需求：覆盖7nm及以上制程需求。DUV和EUV最大的区别在光源方案。EUV的光源波长为13.5nm，但最先进DUV的光源波只有193nm，较长的波长使DUV无法实现更高的分辨率，因此DUV只能用于制造7nm及以上制程的芯片。鉴于DUV涵盖了大部分数字芯片和几乎所有的模拟芯片。所以，完全掌握DUV技术就能在各类芯片领域有所建树。然而，随着先进制程向5nm及以下先进制程进化，EUV成为了刚需。

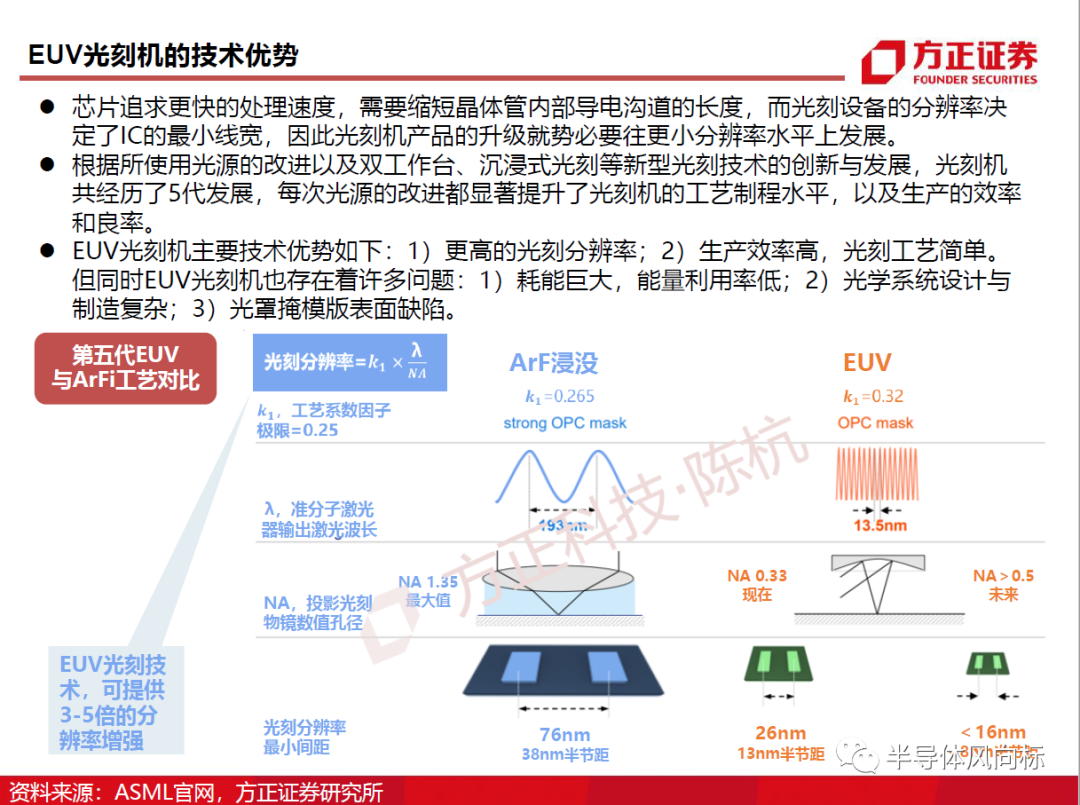

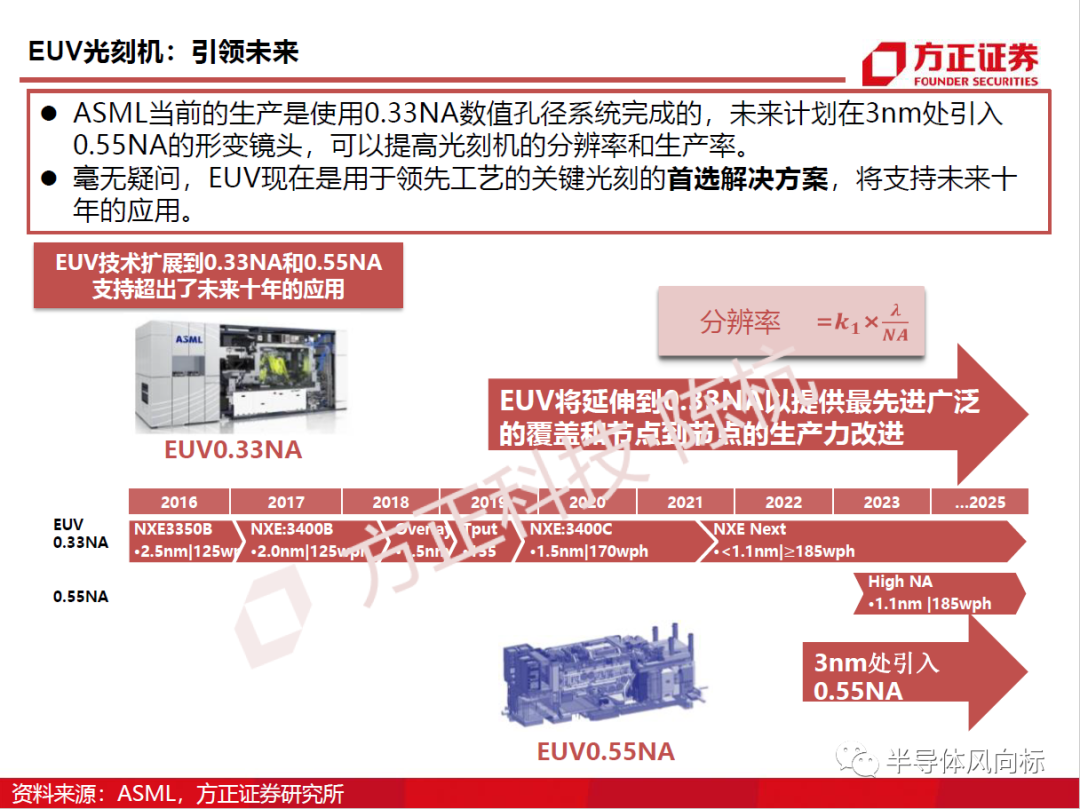

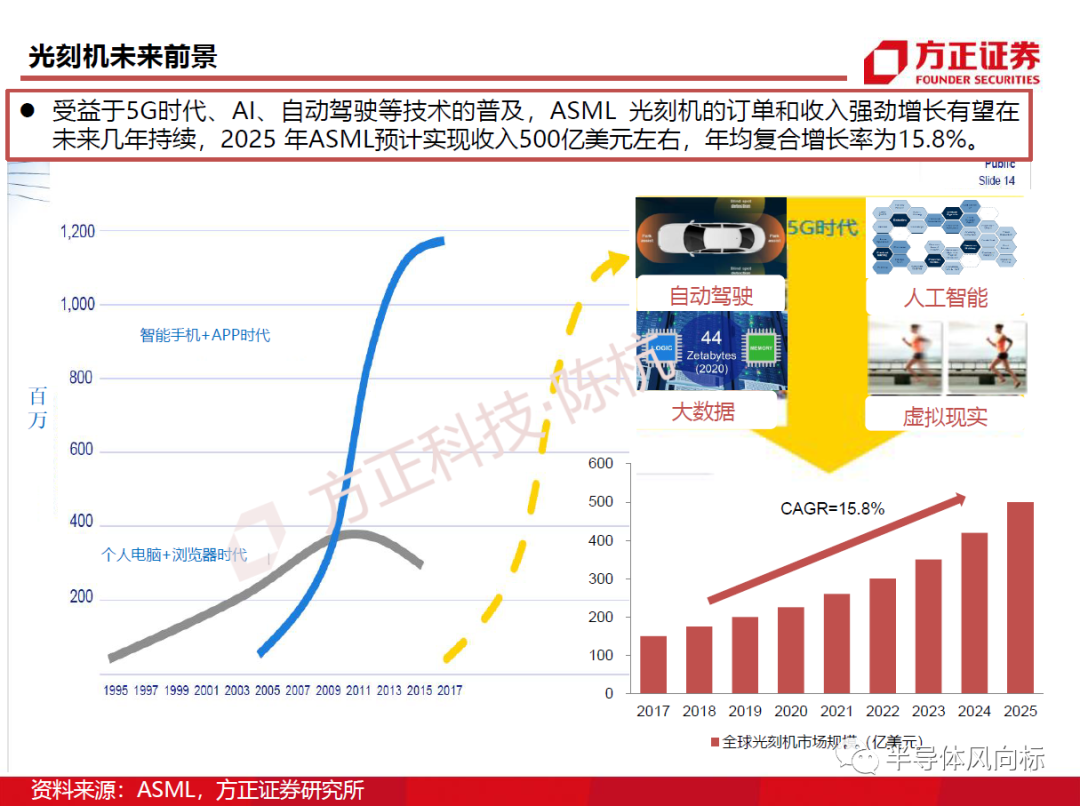

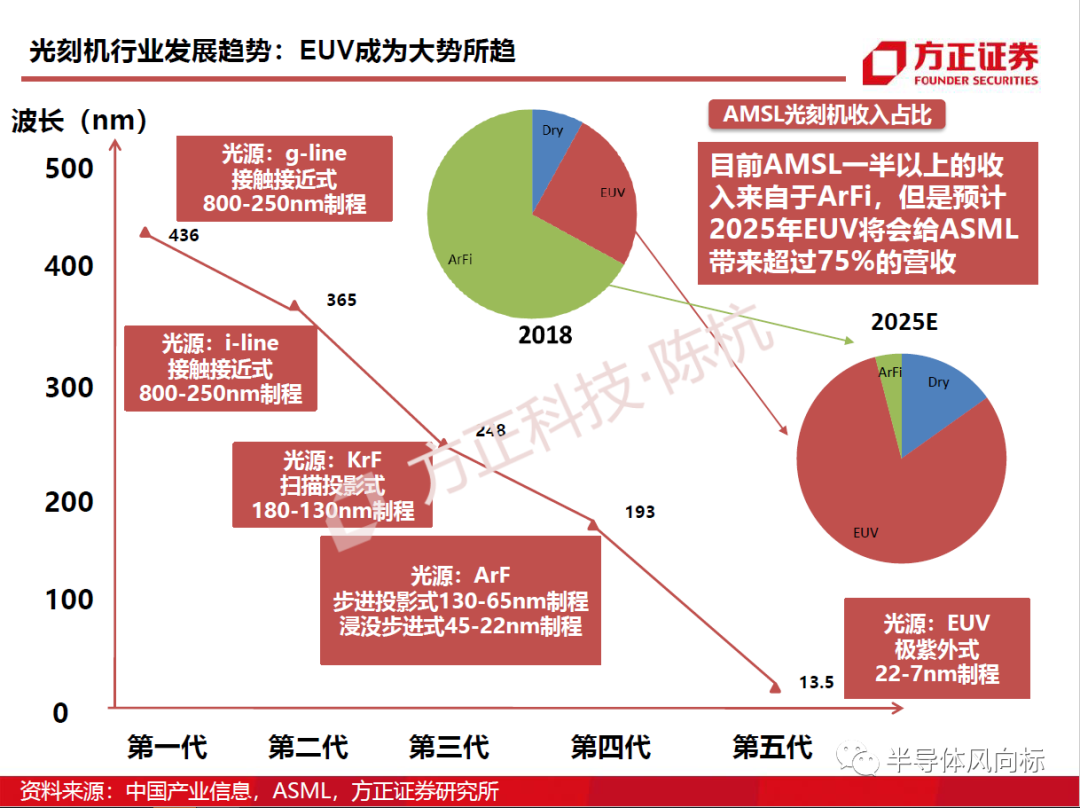

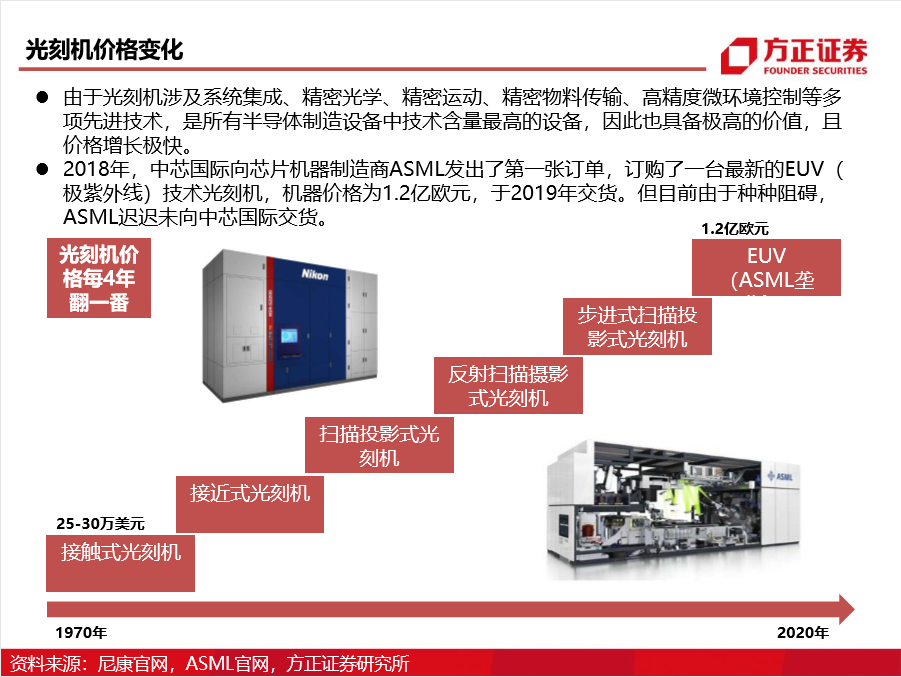

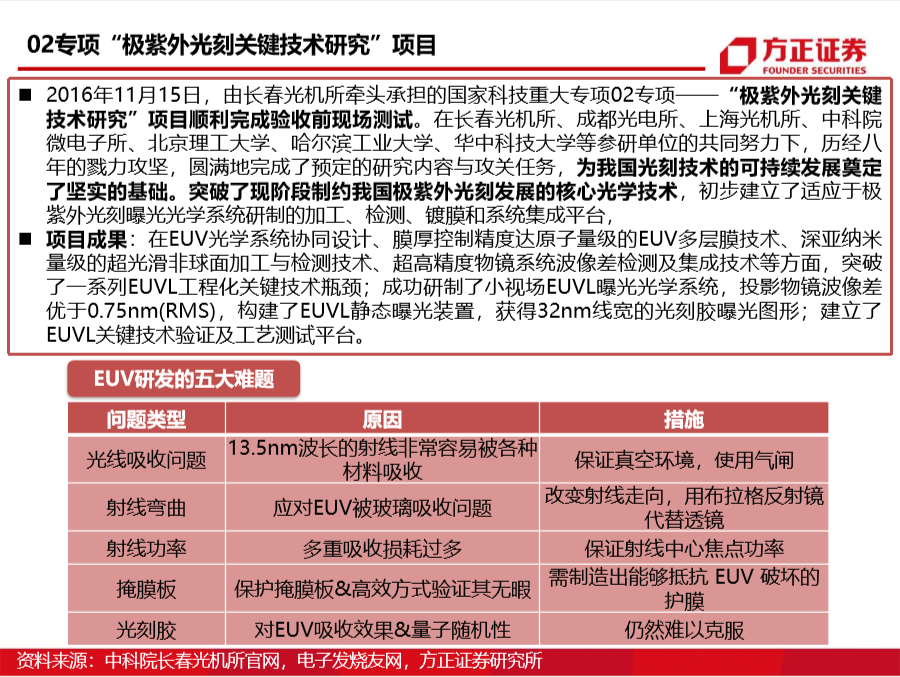

EUV是未来光刻技术和先进制程的核心。为了追求芯片更快的处理速度和更优的能效，需要缩短晶体管内部导电沟道的长度，而光刻设备的分辨率决定了IC的最小线宽。因此，光刻机的升级就势必要往最小分辨率水平发展。光刻机演进过程是随着光源改进和工艺创新而不断发展的。EUV作为5nm及更先进制程芯片的刚需，覆盖了手机SoC、CPU、GPU、1γ工艺DRAM等多种数字芯片。

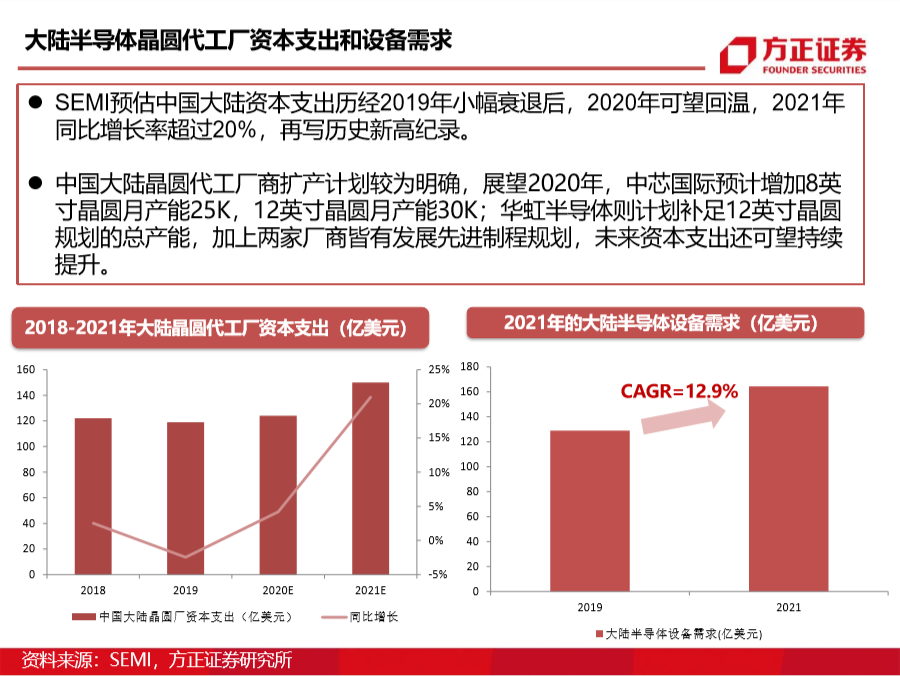

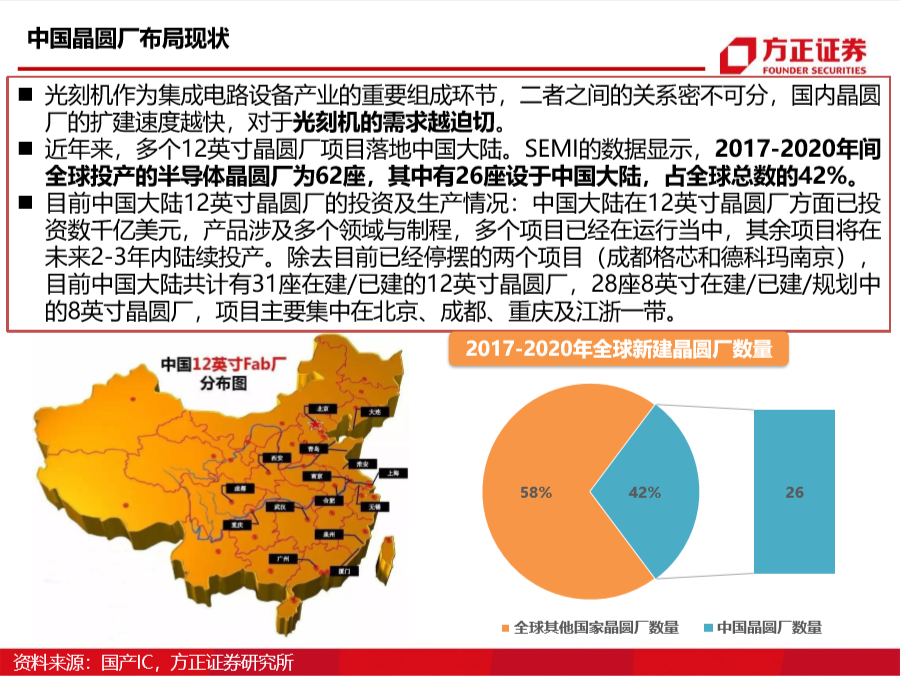

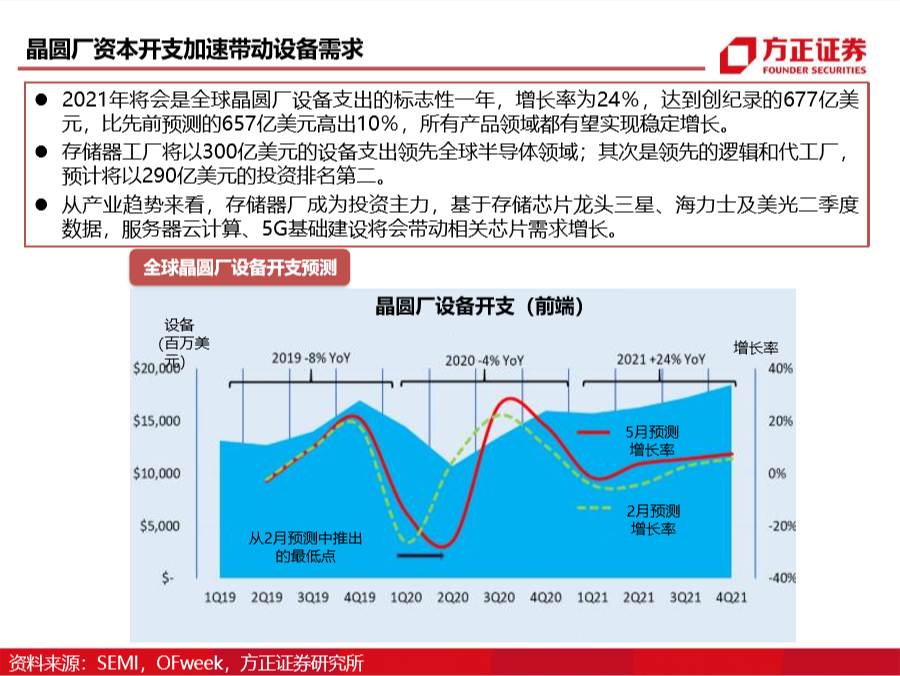

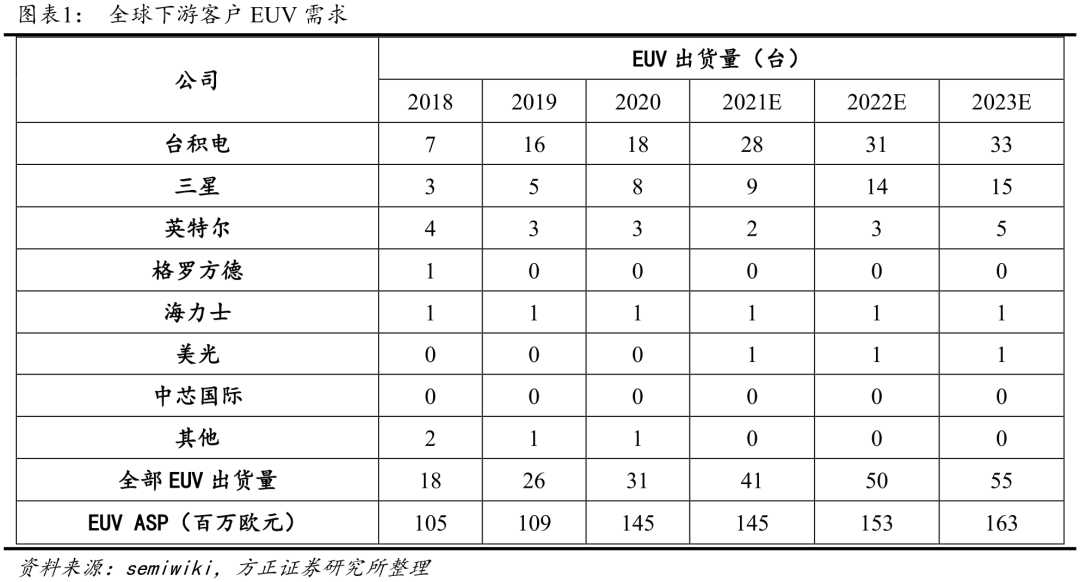

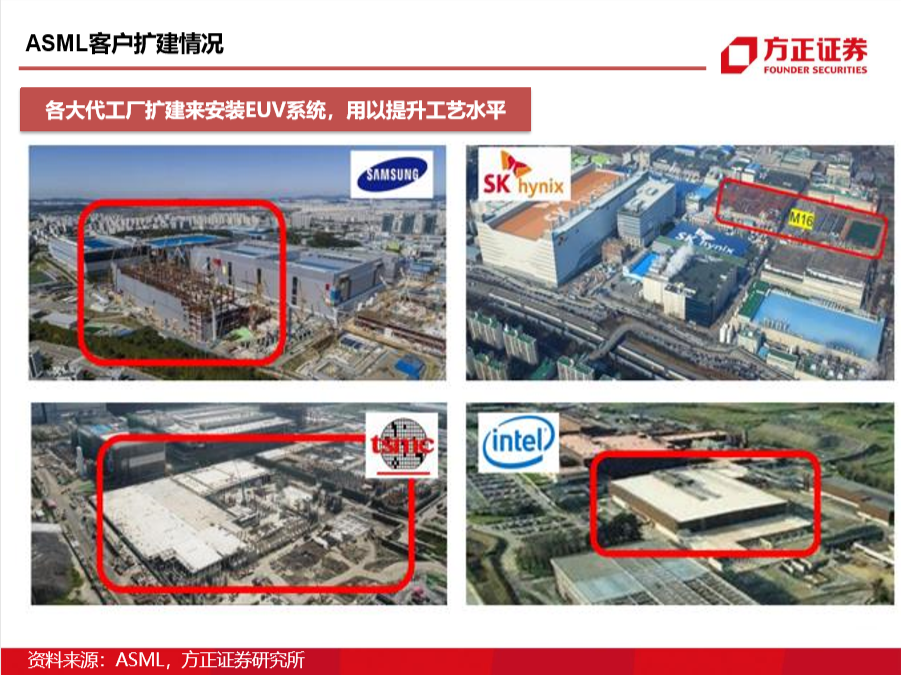

随着先进制程的进一步推进，全球半导体制造龙头台积电、三星、英特尔纷纷扩大EUV光刻机资本开支，积极扩充7nm以下先进产能。另外，存储龙头三星、海力士、美光也随着它们存储器制程的进步而加码扩大EUV光刻机的资本开支。

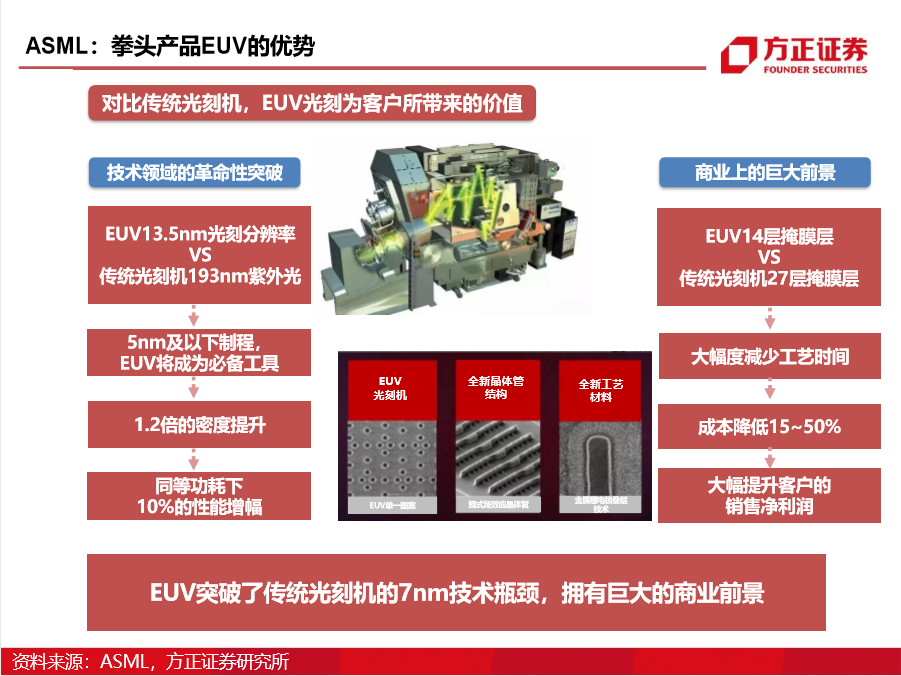

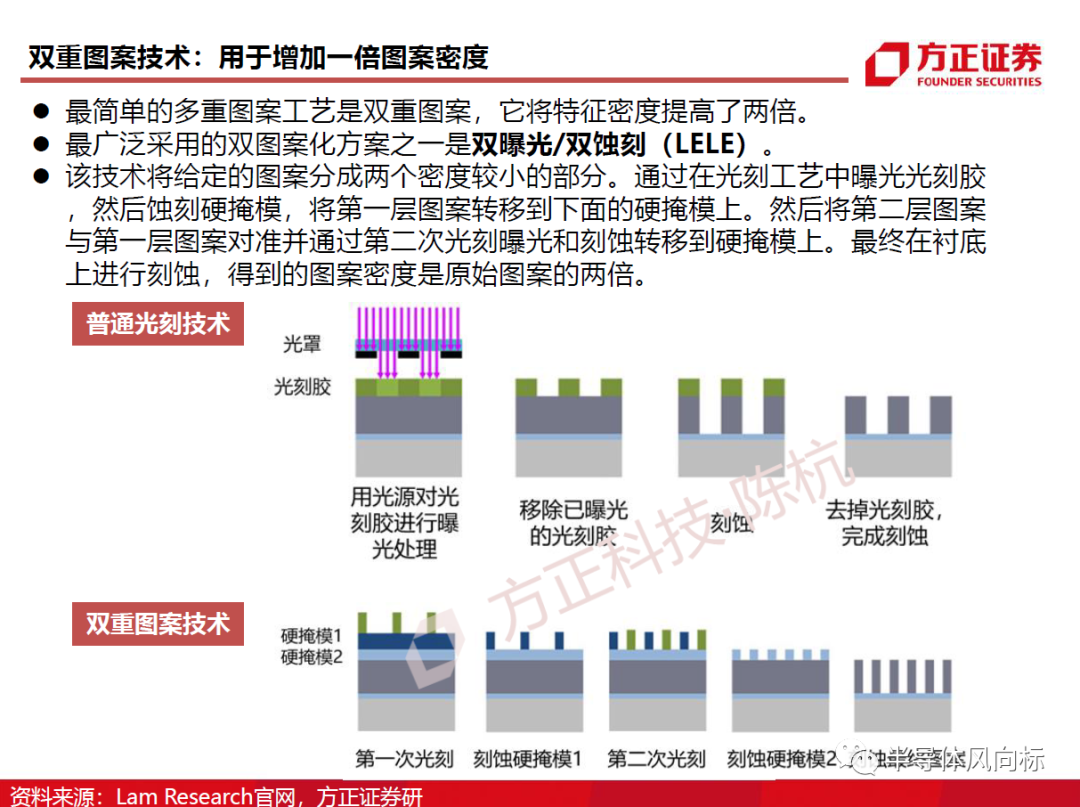

同时，EUV相较DUV简化了光刻流程的复杂性，使客户能够提高成本效益。我们认为，掌握EUV技术，就是掌握未来半导体先进制程的发展方向和制高点。美国作为全球半导体龙头，深知EUV技术的重要性，所以必会牢牢控制EUV技术。

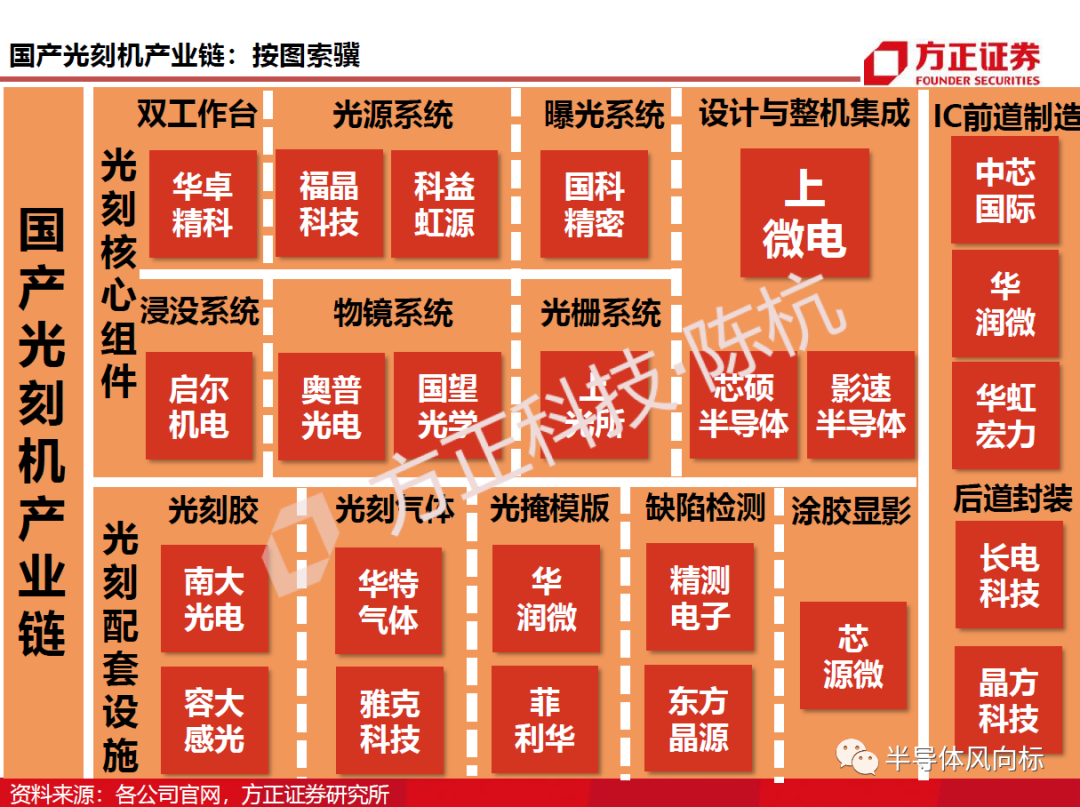

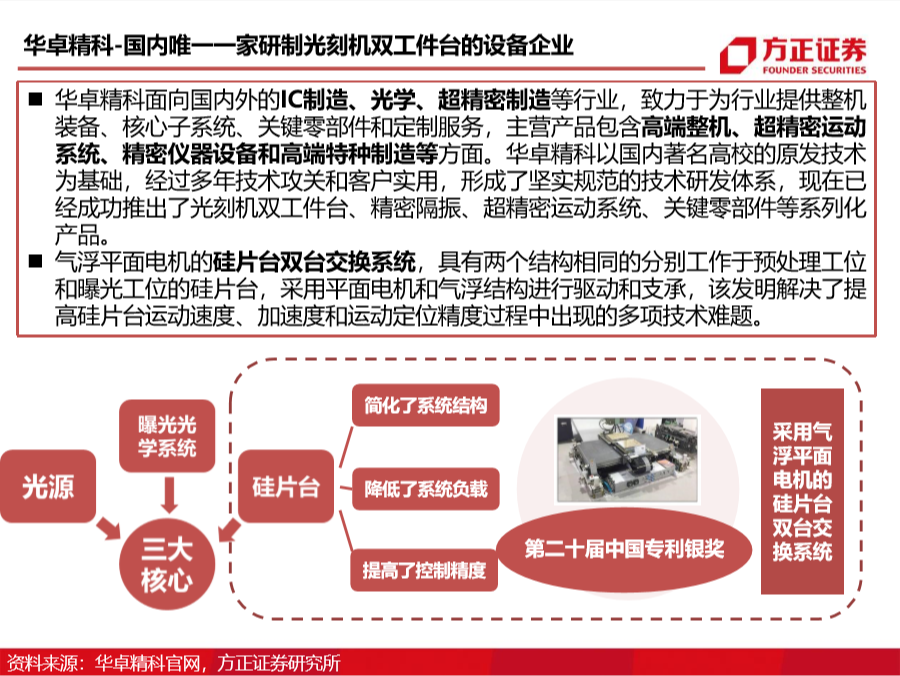

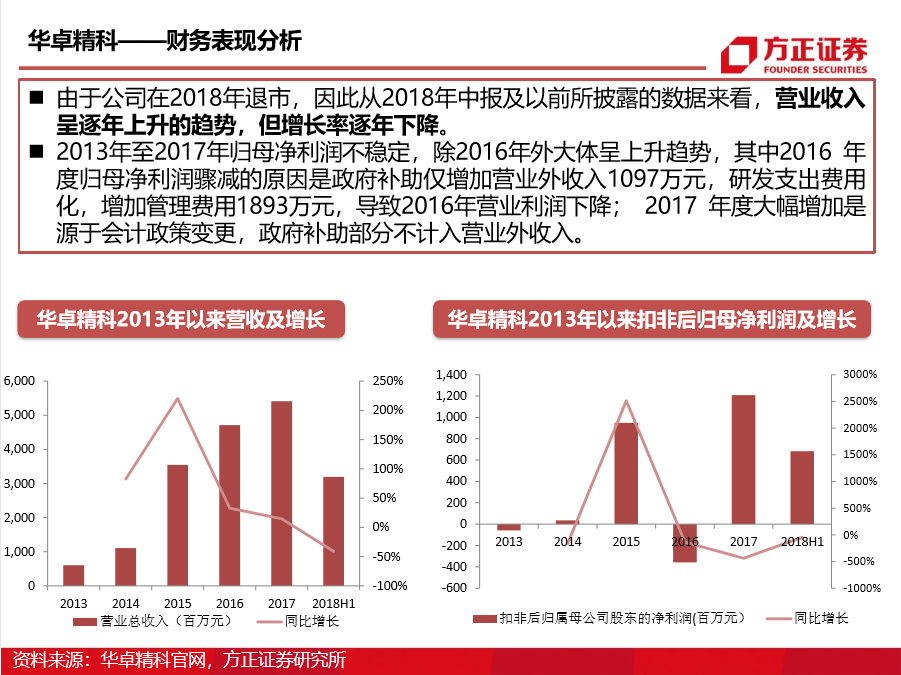

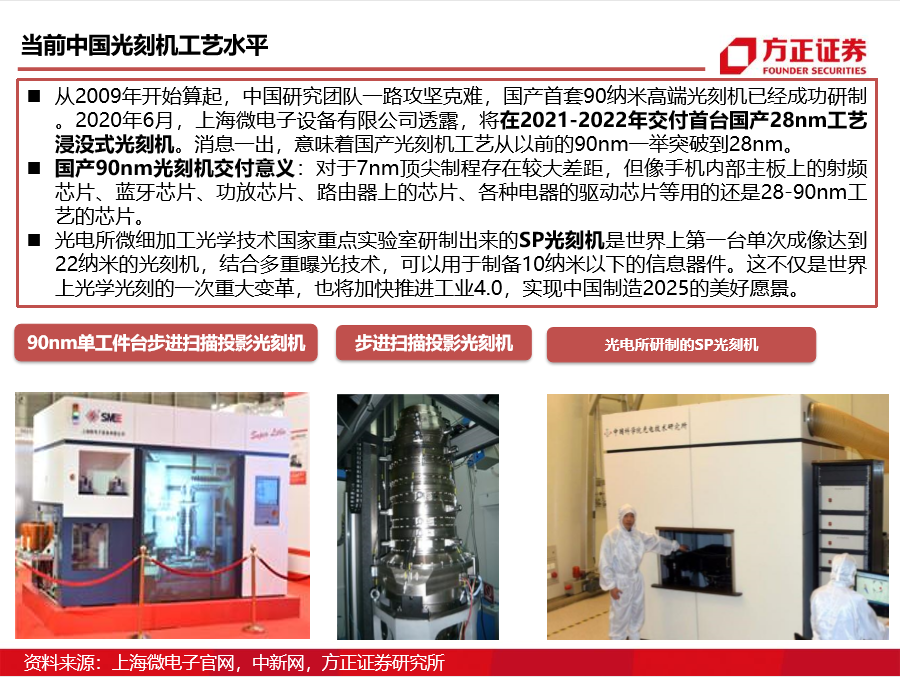

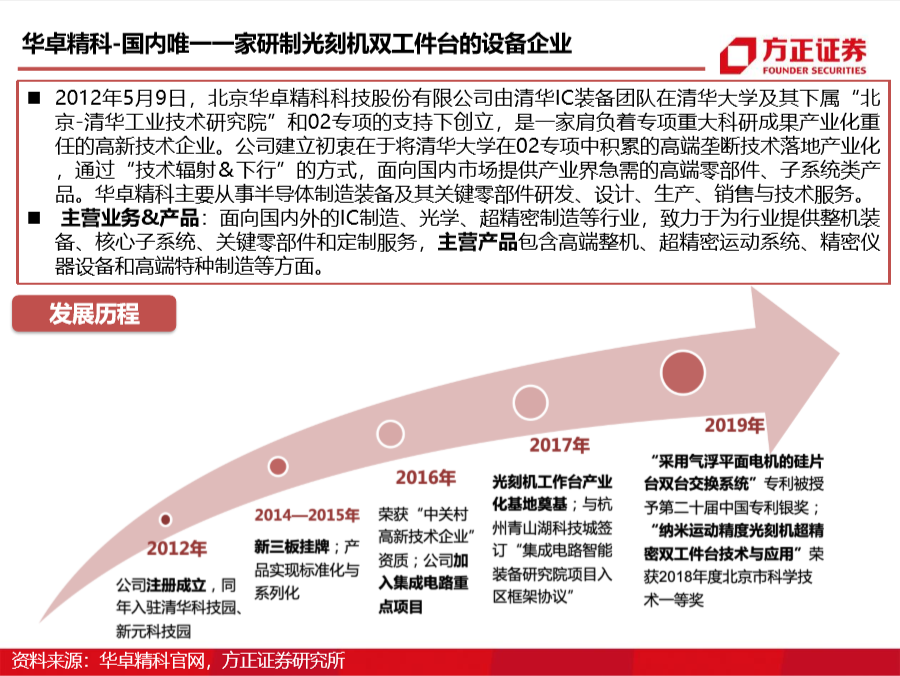

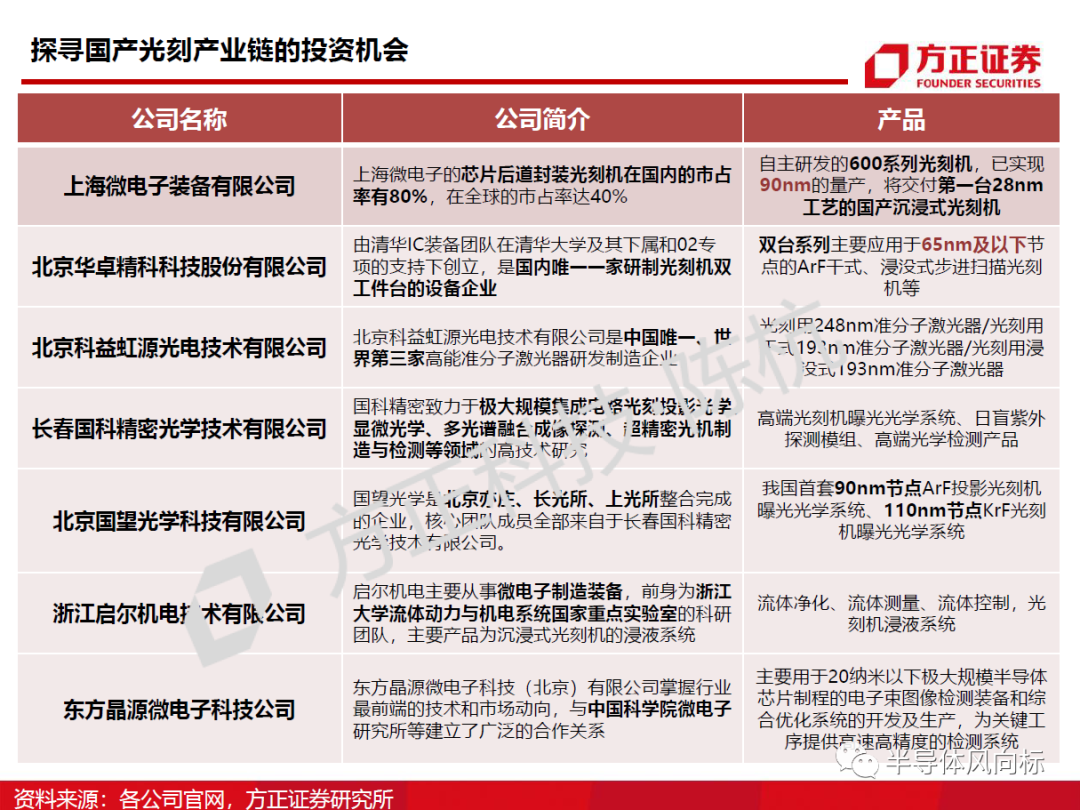

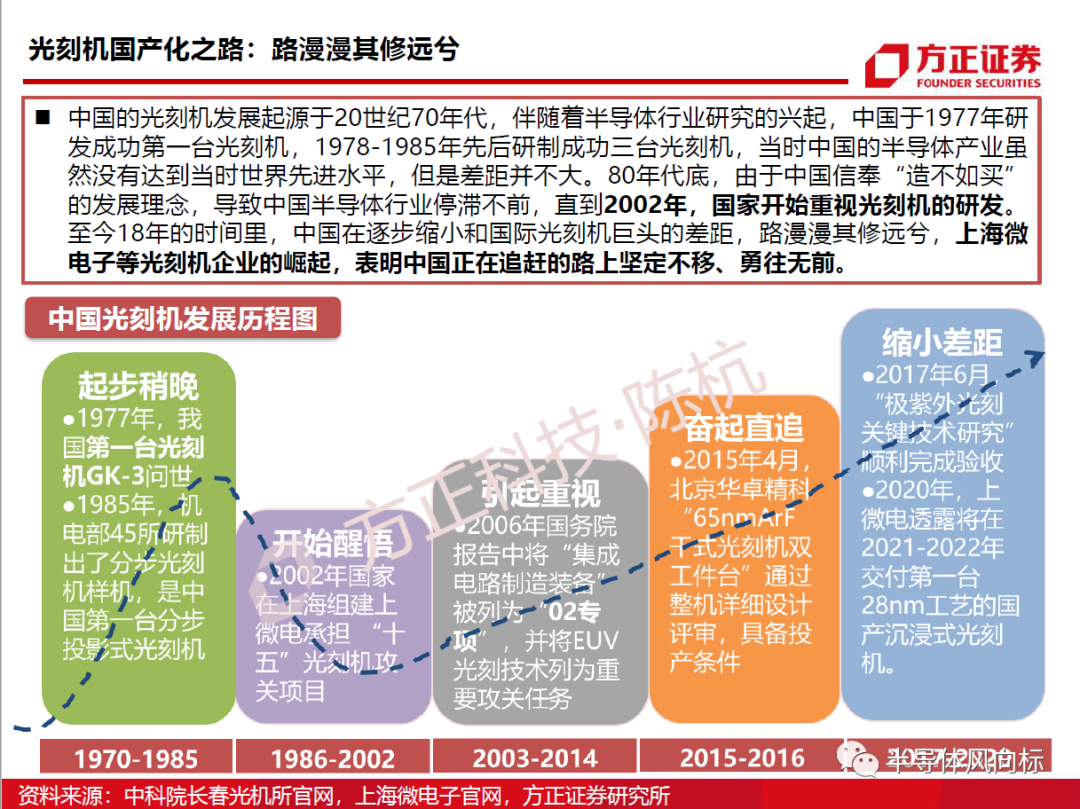

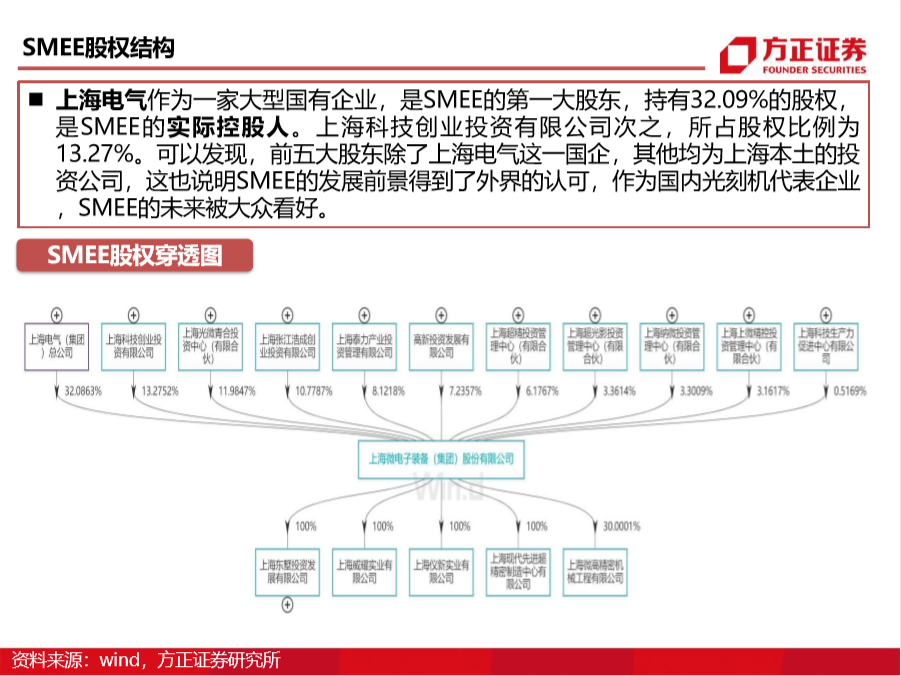

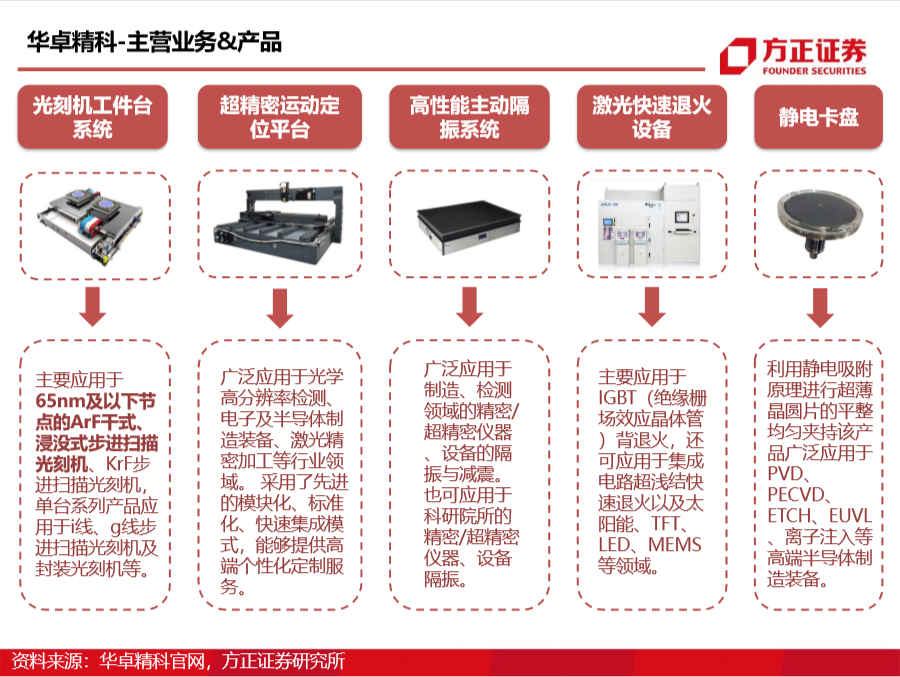

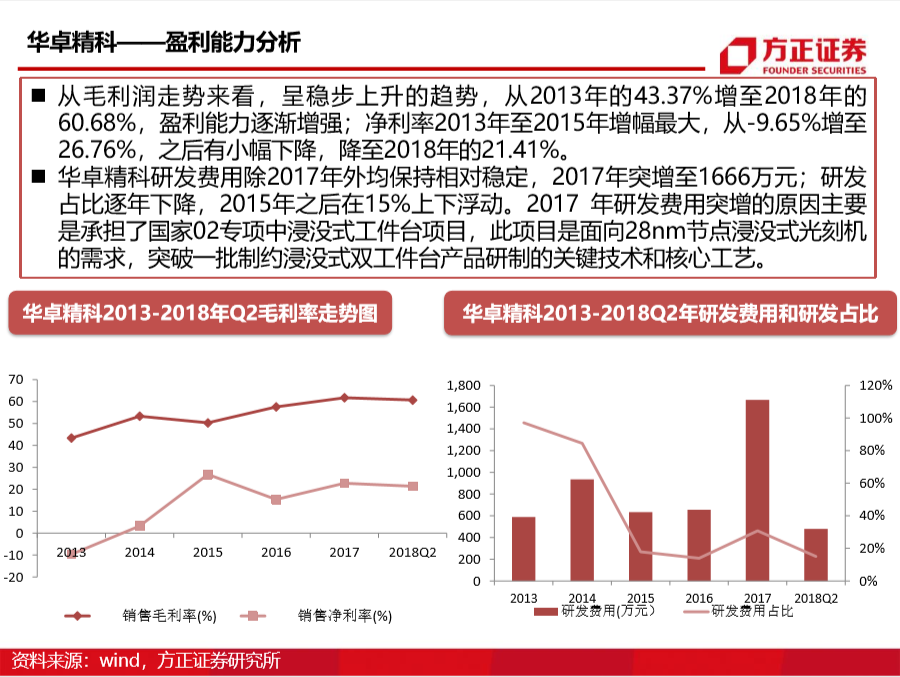

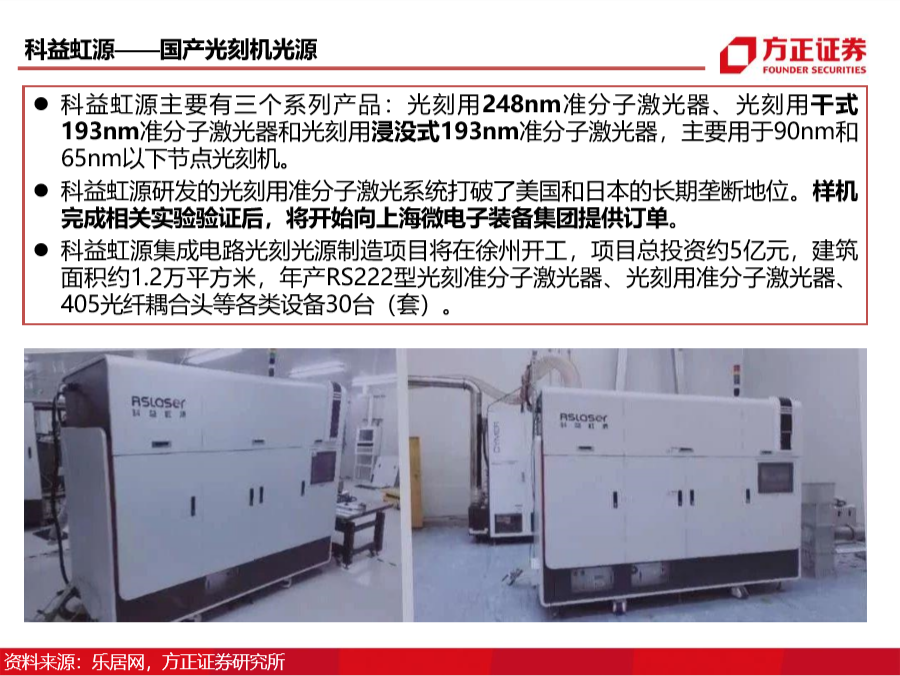

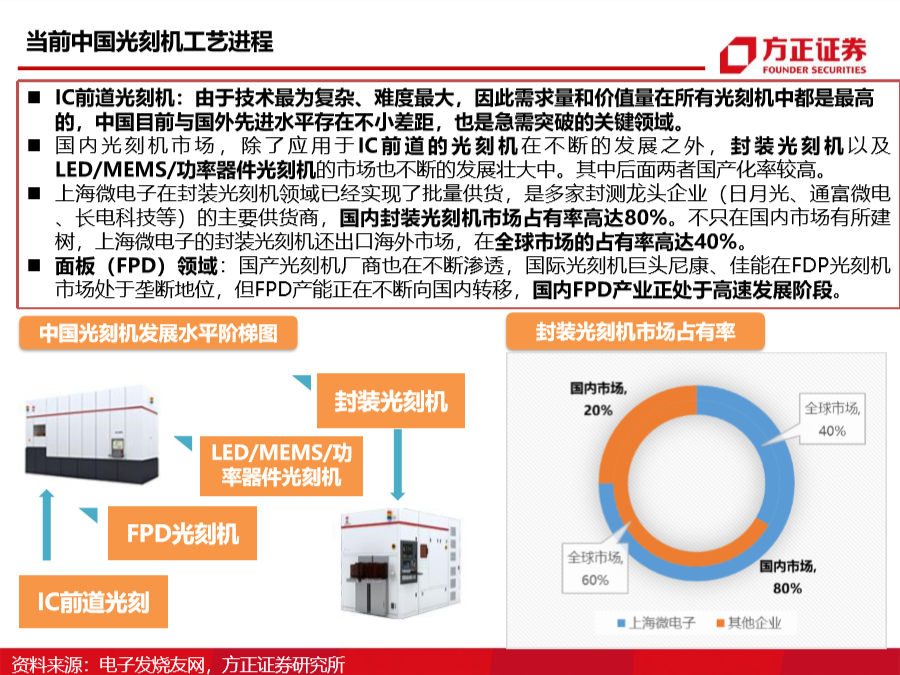

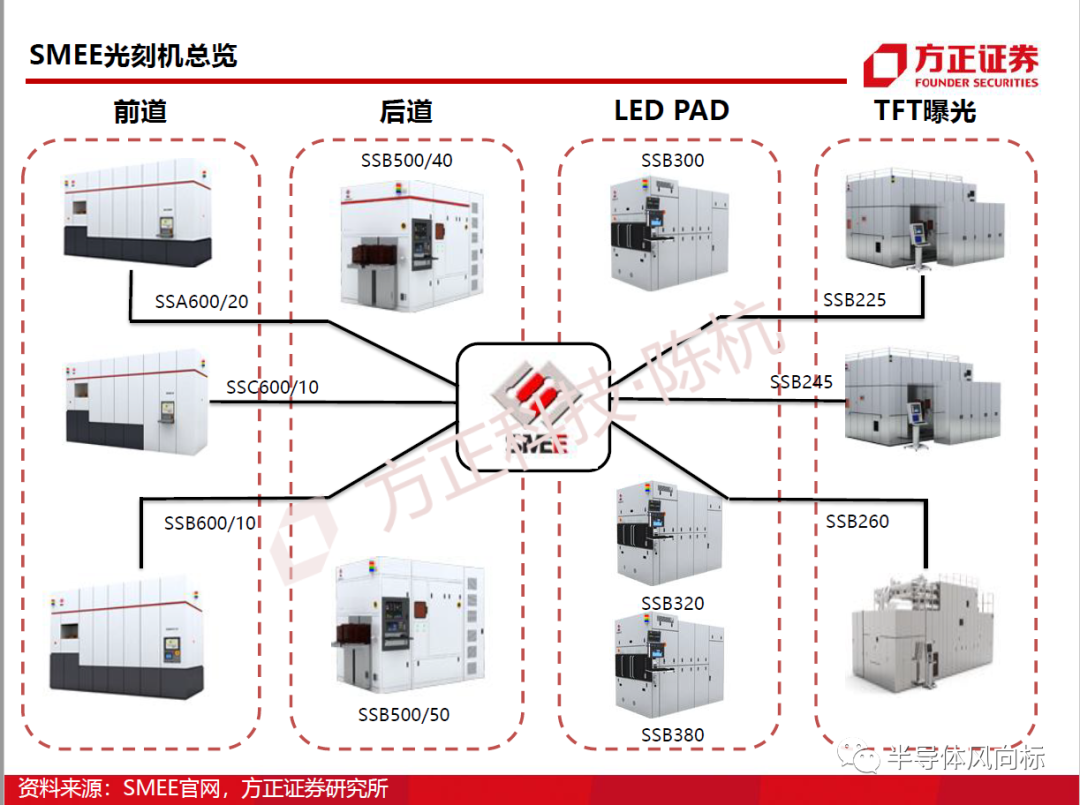

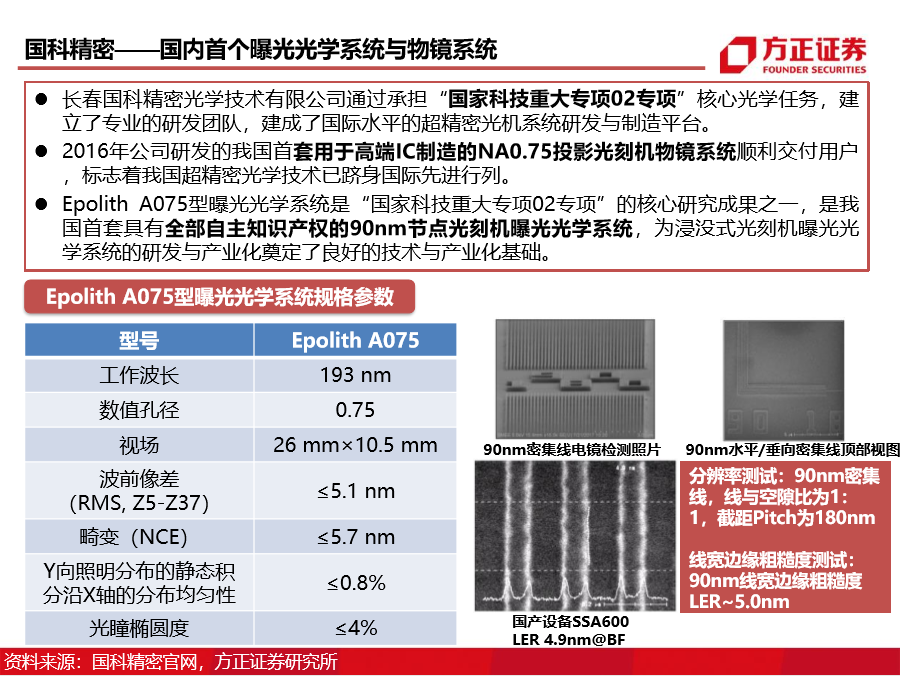

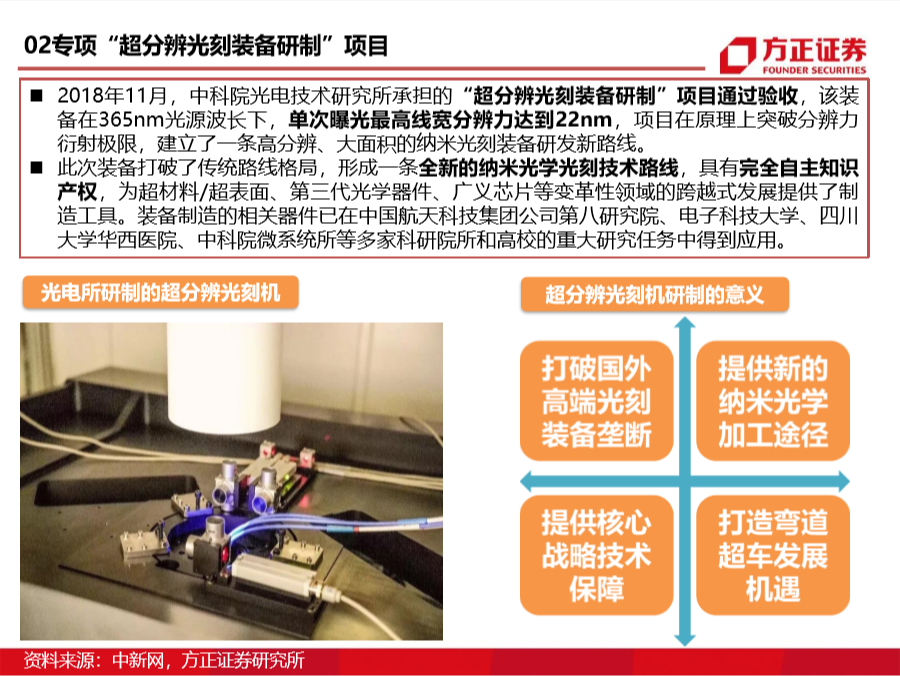

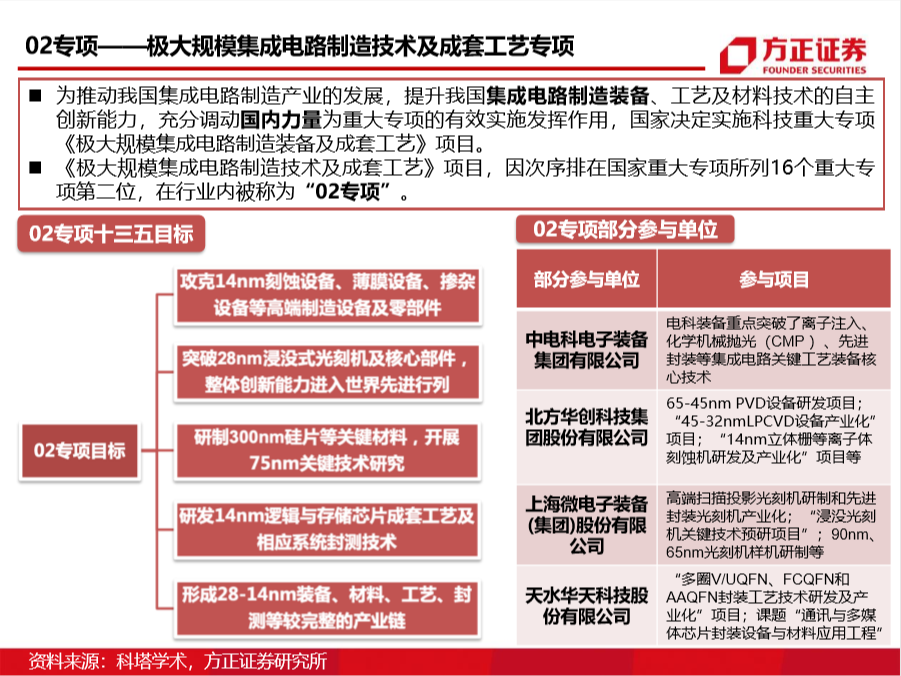

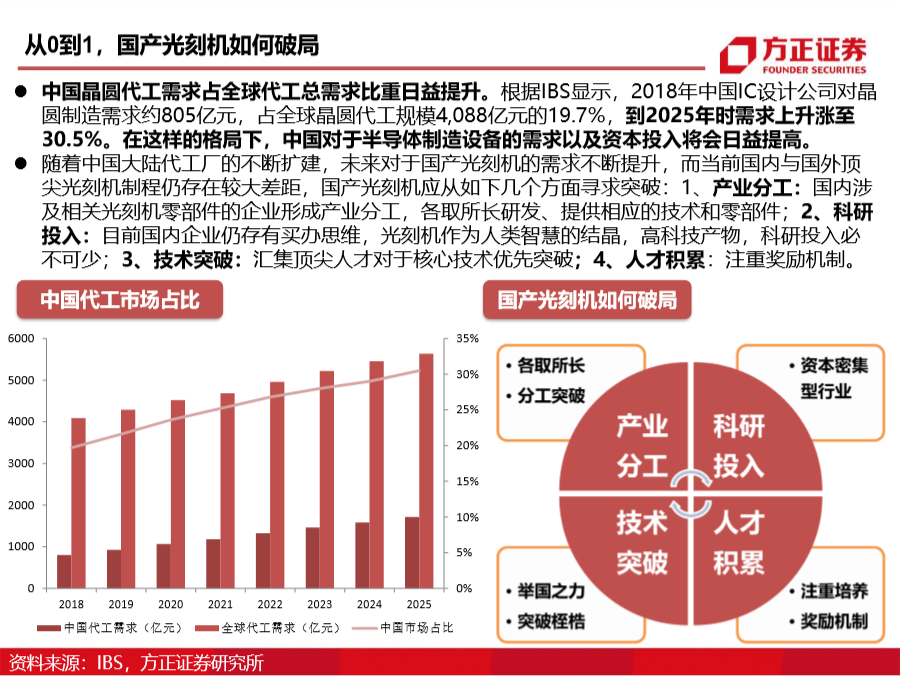

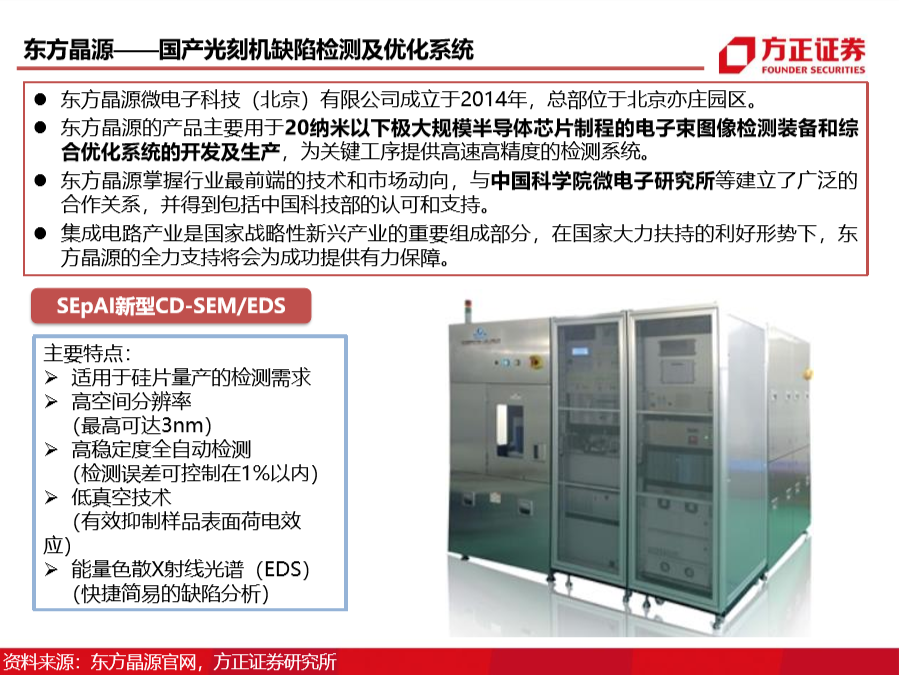

基于内外双循环，当务之急是实现美国主导的非光刻设备（刻蚀机、PVD、CVD、ALD、清洗机、外延、测试、氧化、离子注入等）的突破。

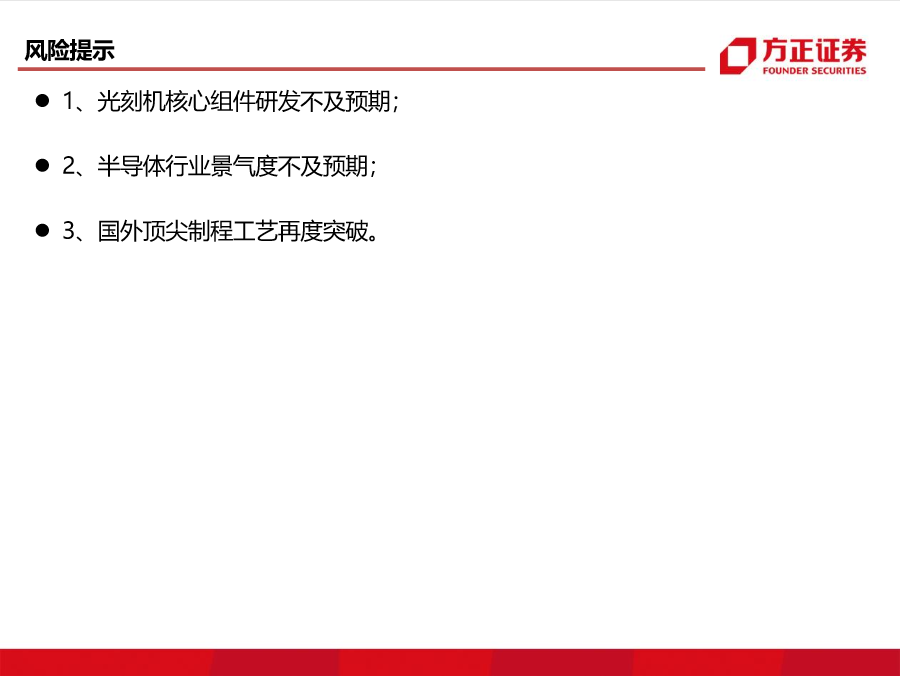

风险提示：半导体下游景气度不及预期、中美贸易摩擦加剧、晶圆厂扩产不及预期。
