是德/安捷伦网络分析仪维修案例分享

案例一：

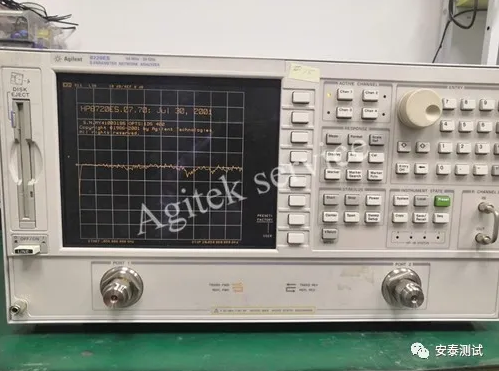

仪器型号：8720ES

仪器故障：不开机

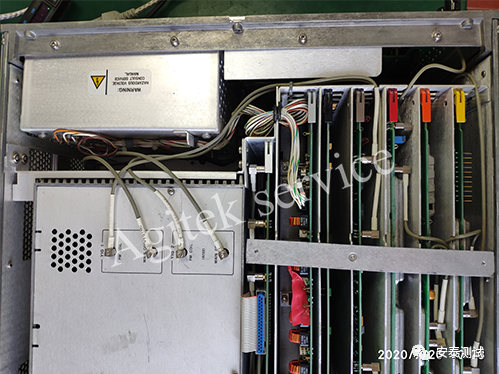

客户描述仪器正在使用过程中突然黑屏无法重启。根据故障现象判断可能是有由于操作失误引起的不开机故障，具体进行拆机检测，经检测，仪器电源控制板损坏；

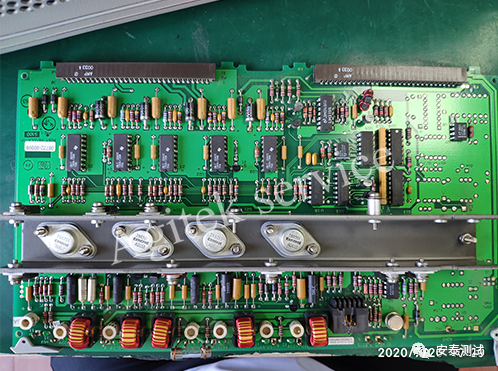

根据损坏程度判定，造成控制板损坏的原因可能是由于是客户电源供电电压选的不对。

工程师进行维修，更换控制板损坏组件，整机调整检测仪器，故障修复开机正常。

案例二：

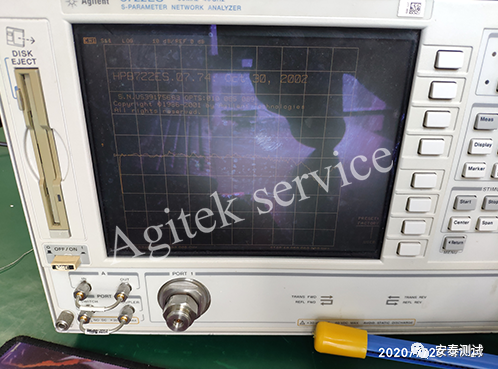

仪器型号：8722ES

仪器故障：自检报错

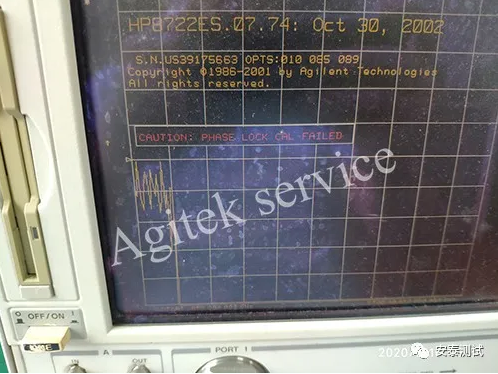

自检报错：phase lock CAL failed

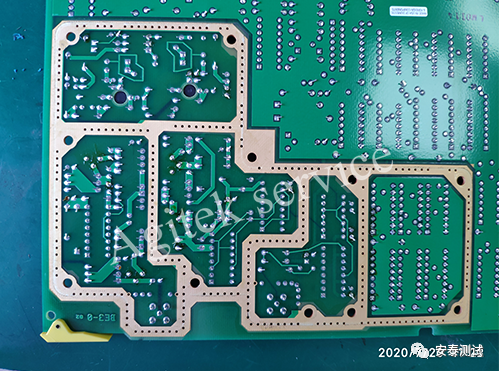

经检测，仪器开机后报错，相位失锁，电源控制板，RF控制板多处组件被拆焊，维修过，工艺差，电源控制板损坏，RF控制板损坏。

确认故障后，工程师更换电源控制板损坏组件，更换RF控制板损坏组件，调整检测仪器。

仪器自检，自校准正常，修复完成。

案例三：

仪器型号：8753ES

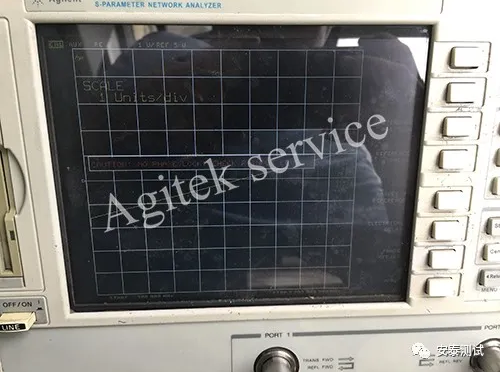

仪器故障：相位失锁

开机后仪器显示相位失锁。

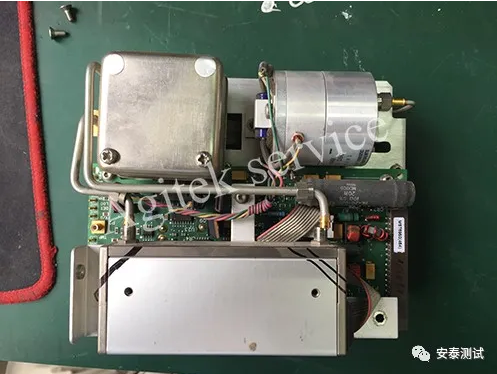

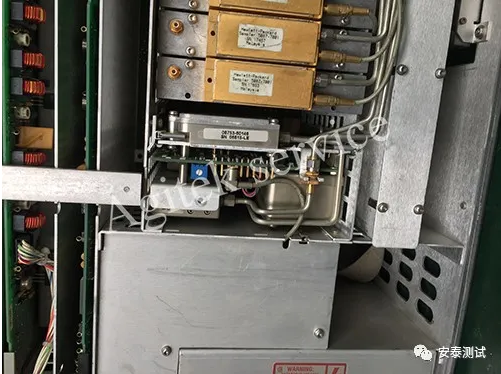

该故障是网分的常见情况，所有信号环路的器件异常都可能导致，因此，需要检查信号通路的器件。检测发现仪器电子开关损坏，采样头损坏。

更换电子开关和采样头，并做必要的调整和校准。

经烤机及综合指标检测，仪器各项指标正常，修复。

使用注意事项：

1、使用仪器原装电源线；

2、确认电网稳定。当电网中有大功率电器接入时，先关闭仪器，拔下电源线，待电网稳定后再使用；

3、开机时：先插上AC电源线，再按开机键开机；关机时：先按关机键关机，再拔掉AC电源线；

4、注意仪器使用环境，定期清理灰尘。
