罗姆开发出电容式开关控制器IC

电容式触控开关的控制器IC“BU21079F”。

BU21079F是罗姆电容式开关控制器IC系列继BU21072MUV/BU21078MUV之后的新产品，该产品不仅继承了已获高度好评的“灵敏度高、抗噪音性能强”特点，而且还通过新增的间歇运行功能实现了更低功耗。封装采用了家电行业需求强劲的带引脚表面贴装型SOP16封装。

罗姆开发出电容式开关控制器IC

该产品已于2013年7月份开始出售样品（样品价格200日元），预计从2013年11月份开始暂以月产5万个的规模开始量产。前期工序的生产基地是ROHM Co., Ltd.（日本京都市），后期工序的生产基地是ROHM Electronics Philippines Inc.（菲律宾）。

在电子设备的操作面板上，都设有一些开关，这些开关多数为机械式ON/OFF开关。近年来，发端于智能手机的触控操作发展迅速，有关电容式开关不因机械性磨损以及灰尘等的入侵而导致接触不良、为实现时尚的外观设计而采用丰富多样的操作面板等的研究日趋重要。

罗姆针对这些需求，开发出电容式触屏用和触控开关用控制器IC。通过罗姆独家的用户界面控制技术实现了高灵敏度并卓越的抗噪音性能，使该产品深受用户好评。然而，另一方面，市场对于降低功耗、减轻安装负担的需求也在日益增加。

此次开发的BU21079F采用了间歇运行模式，与以往的系列产品相比，功耗更低，而且采用了家电行业的标准封装形式---容易表面贴装的SOP16。尤其在打印机等OA设备、微波炉以及IH电磁炉等家电相对简单的操作面板中使用更加方便。

罗姆开发出电容式开关控制器IC

通常，对于电容式开关来说，一旦提高灵敏度，抗噪音性能就会变差，灵敏度与抗噪音性能存在相互矛盾的关系。罗姆利用所擅长的模拟技术优化了电路，提高了噪音的判别功能，从而使高灵敏度与高抗噪音性能兼得。因此，该产品在最厚达15mm的覆盖层中也可使用，与开关电极之间的布线距离可达1m，是普通产品的约2倍。在采用了曲面面板的设备和大型白色家电等以往很难搭载电容式开关的设备中的应用也更加简单容易。

该产品的工作电源电压为3.0V～5.5V，内置I2C I/F、MCU，具备矩阵开关扩展功能、长按功能等，开关电极可支持8ch。

今后，罗姆计划充分发挥超高灵敏度、超强抗噪音性能、长距离布线等技术优势，积极推进工业设备用相关产品的开发。

＜特点＞

1)实现业界最高级别的高抗噪声性能

通过罗姆独家的高灵敏度容量模拟前端，抗噪音性能在电容式开关领域通过了业界最高水平的IEC61000-4-6规定的试验。因此，不再需要噪音和EMI的对策零部件，可降低安装负担并大幅降低成本。

罗姆开发出电容式开关控制器IC

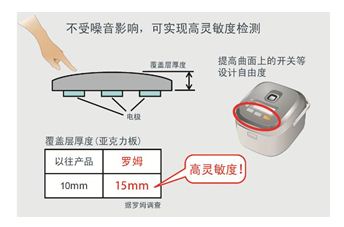

2)可用于15mm厚的覆盖层

在灵敏度方面，通过独创的高速采样，使该产品在厚达15mm的覆盖层中亦可使用。这使以往很难实现的在有一定厚度的圆形面板和曲面面板中应用触控开关成为可能。

3)功耗更低

具备间歇运行（待机时等减少感测次数）功能，与以往的系列产品相比，功耗进一步降低。

罗姆开发出电容式开关控制器IC

4)支持长达1m的长距离布线

由于其卓越的抗噪音性能，可支持长达1m的长距离布线，是普通产品的约2倍。在大型家电等较难安装触控开关的设备中，也可使用触控开关而无需顾虑布线问题。

罗姆开发出电容式开关控制器IC

＜术语解说＞

触控开关用控制器

与智能手机等所使用的触屏用控制器相比，更加强化ON/OFF功能，具有高反应速度、高抗噪音性能。

模拟前端（AFE : Analog Front End）

为将微弱的模拟信号、混入噪声的模拟信号更容易转换为数字信号而进行处理的电路。

采样

为转换成数字信号，按一定时间周期检测模拟信号。

IEC61000-4-6

IEC（国际电工委员会）制定的、针对无线电频率电磁场所引发的传导干扰而进行的抗扰度试验。

EMI

是指Electromagnetic Interference （电磁干扰），外围设备所产生的噪音。
