晶振为什么没有封装进STM32芯片内部？
来源:MCU开发加油站发布时间:2021-11-011104浏览
询问 AI有一些电子设备需要频率高度稳定的交流信号，而LC振荡器稳定性较差，频率容易漂移，即产生的交流信号频率容易变化。

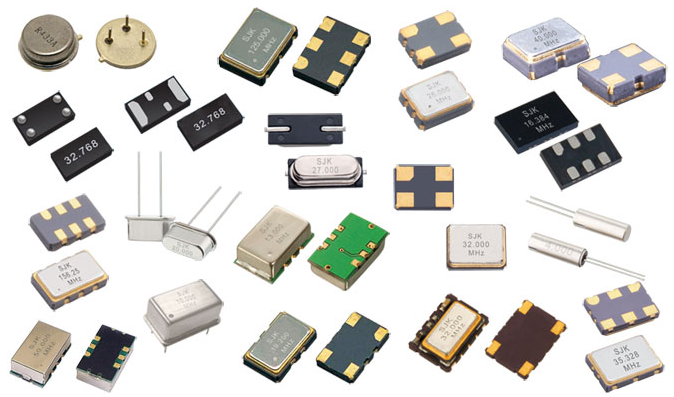

在振荡器中采用一个特殊的元件——石英晶体，可以产生高度稳定的信号，这种采用石英晶体的振荡器称为晶体振荡器，简称晶振，如下图是各种各样的晶振。
芯片和晶振的材料是不同的，芯片 (集成电路) 的材料是硅，而晶体则是石英 (二氧化硅)，没法做在一起，但是可以封装在一起，目前已经可以实现了，但是成本就比较高了。原因 3
晶振一旦封装进芯片内部，频率也固定死了，想再更换频率的话，基本也是不可能的了，而放在外面，就可以自由的更换晶振来给芯片提供不同的频率。

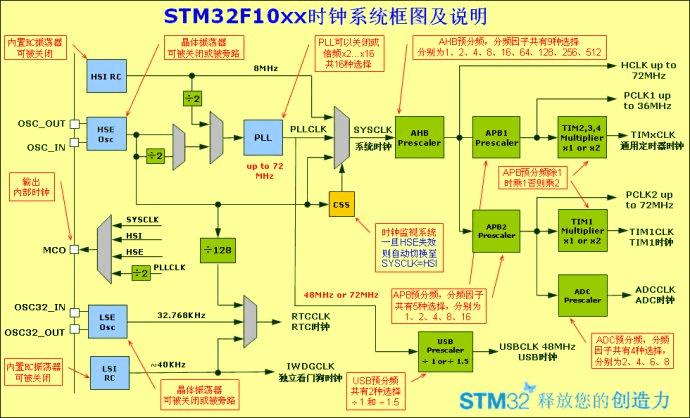

STM32的时钟框图
在振荡器中采用一个特殊的元件——石英晶体，可以产生高度稳定的信号，这种采用石英晶体的振荡器称为晶体振荡器，简称晶振，如下图是各种各样的晶振。
电子元器件的小型化趋势，有力促进了当下社会的发展进步，电子元器件越小，为主板节约的空间越大，因此，有人异想天开，如果能将晶振电路封装到IC芯片(如时钟芯片)内部将是多么完美，就如同有源晶振在无源晶振的基础内置振动芯片，就无需外部的电容电阻等元器件了。
但实际出于各种原因，晶振并没有内置到IC芯片中。
这究竟是为什么呢？
早些年，芯片的生产制作工艺也许还不能够将晶振做进芯片内部，但是现在可以了。这个问题主要还是实用性和成本决定的。
原因 2芯片和晶振的材料是不同的，芯片 (集成电路) 的材料是硅，而晶体则是石英 (二氧化硅)，没法做在一起，但是可以封装在一起，目前已经可以实现了，但是成本就比较高了。原因 3
晶振一旦封装进芯片内部，频率也固定死了，想再更换频率的话，基本也是不可能的了，而放在外面，就可以自由的更换晶振来给芯片提供不同的频率。
我们通常所说的 "片内时钟"，实际上片内根本没有晶振，只有RC振荡器。
STM32的时钟框图可以看出STM32系统时钟的供给可以有3种方式：
- HSI，高速内部时钟信号STM32单片机内带的时钟 (8M频率), 精度较差。
HSE，高速外部时钟信号，精度高。
- PLL，低速外部晶体32.768kHz主要提供一个精确的时钟源 一般作为RTC时钟使用
如果选用内部时钟作为系统时钟，其倍频达不到72Mhz，最多也就8Mhz/2*16 = 64Mhz。
OSC_IN和OSC_OUT分别通过10K电阻接地。此方法可提高EMC性能。
- 分别重映射OSC_IN和OSC_OUT至PD0和PD1，再配置PD0和PD1为推挽输出并输出'0'。此方法可以减小功耗并(相对上面i)节省2个外部电阻。
时钟是STM32单片机的脉搏，是单片机的驱动源。
使用任何一个外设都必须打开相应的时钟。这样的好处就是，如果不使用一个外设的时候，就把它的时钟关掉，从而可以降低系统的功耗，达到节能，实现低功耗的效果。新闻来源：MCU开发加油站，文中所述为作者独立观点，不代表icspec立场。更多精彩资讯请下载icspec App。如对本稿件有异议，请联系微信客服specltkj。
