吉时利2611B数字源表维修案例

一、型号：2611B

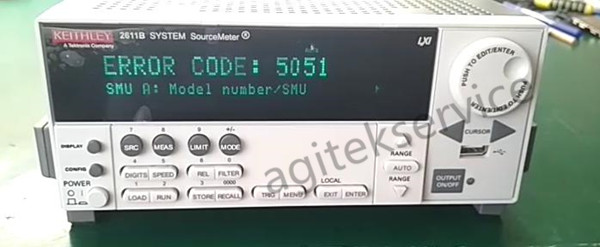

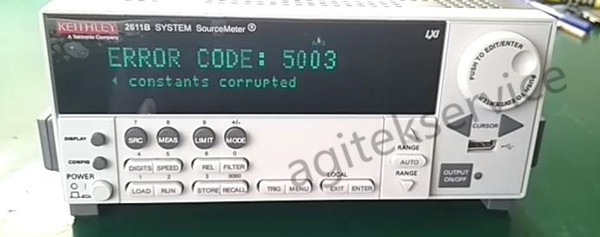

二、故障：开机报错，代码5001、5003、5051，无输出。

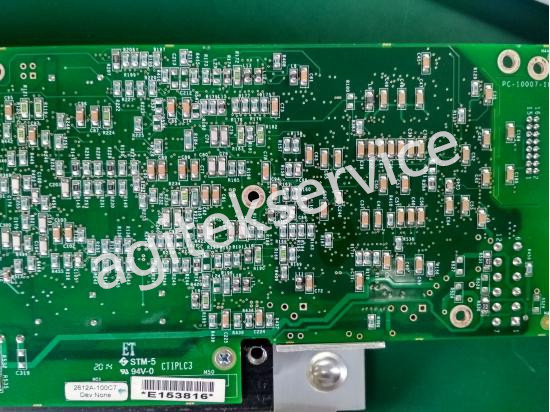

三、分析、测试与判断：5001报错属于致命错误，报错内容为SMU无反应。先尝试“救活”该模块。

四、内部照片：

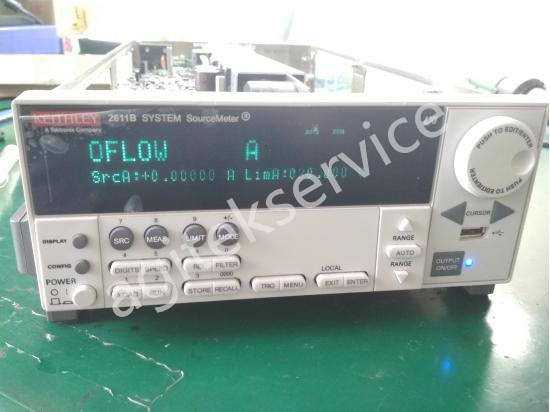

1、多次排查、更换相应损坏器件，报错已消除。可以正常识别SMU。接下来测试主要功能;电压源输出正常，但电流源功能异常；

如下图：

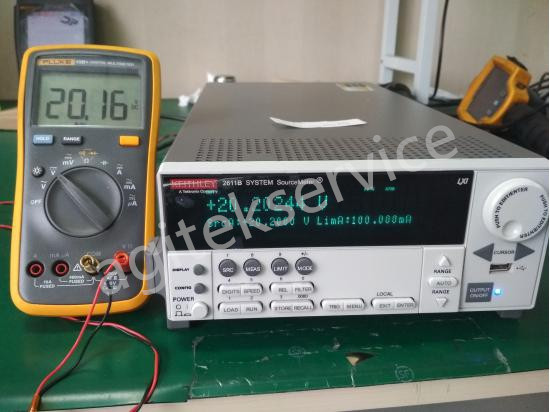

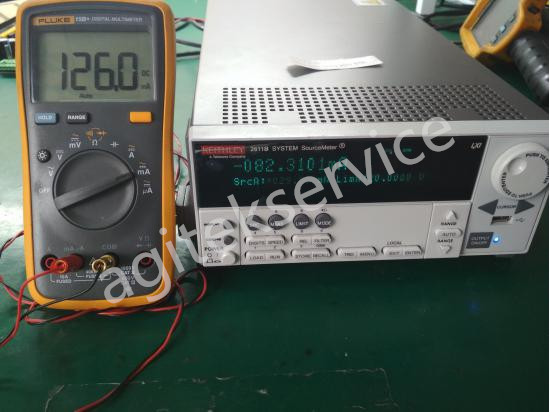

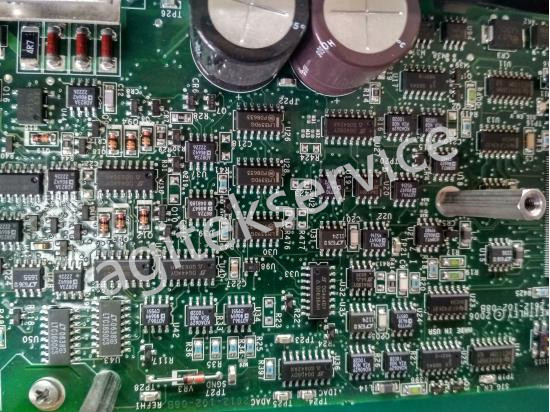

2、排查相关单元电路器件，发现大量失效器件。更换后测试电流源所有量程输出情况，100mA档位正向电流输出异常。设置输出+29mA电流，实际输出+126mA，DMM显示为-82.3101mA。

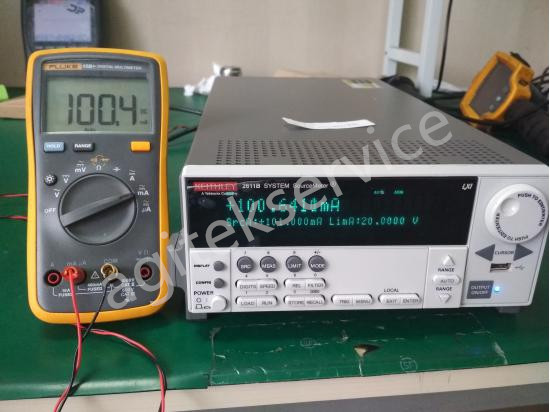

3、再次排查相关单元电路，发现性能下降的器件，更换后输出正常。

五、维修结果：修复。
