干货｜自行车改装：炫彩尾灯

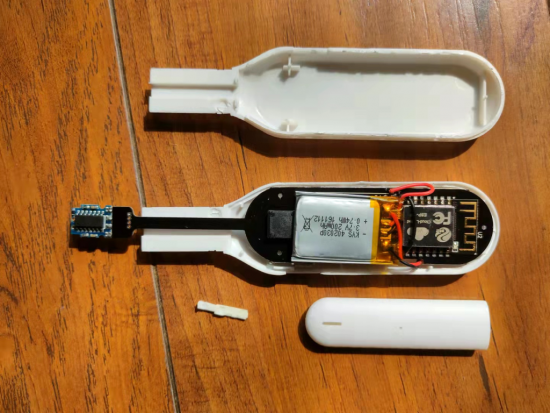

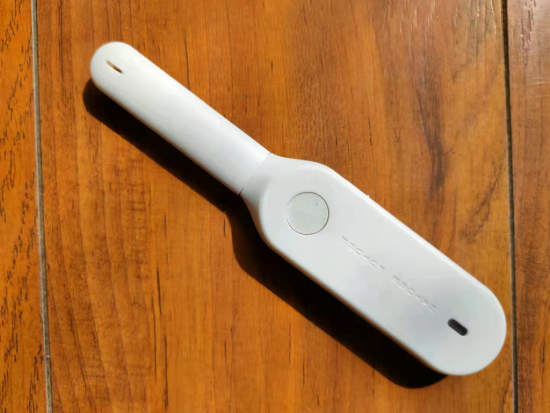

这次改装的重点是尾灯，前后用了2周多时间。控制器使用了ESP8266，没有画板，也没有使用洞洞板，而是用旧的设备上ESP8266。这是以前网上淘的一个旧设备，当时预备就是拆模块，这次正好用上（用其它控制器也可以，使用它只是因为正好手上有这个）：

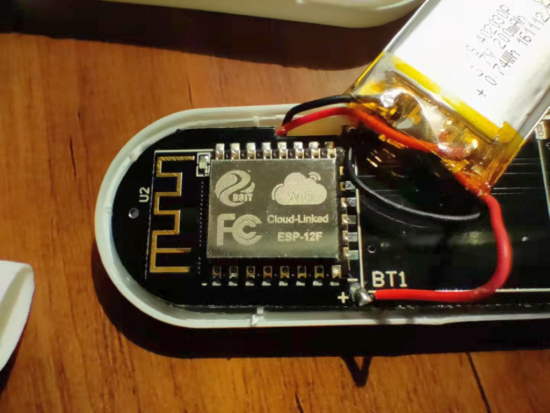

把带有ESP-12模块的控制板拆出，不要外壳和电池。这个东西带有USB，但不能用来编程，只是充电用的，所以还需要一个USB转TTL，将ESP-12模块的串口连出来。第一步是先下载micropython固件到ESP8266，这样才能方便后续的编程和调试。下载固件具体方法在EEWorld社区以前帖子中有，就不重复了。

尾灯使用了WS2812灯带，因为它接口少（单线控制），使用简单，颜色丰富，可以弯曲，价格也低。

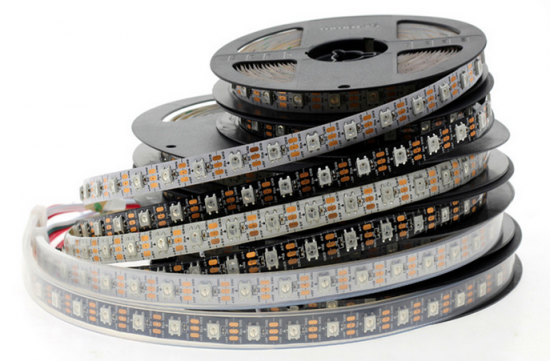

WS2812灯带常见的有裸板（无任何保护）、滴胶、套管等几种，建议用套管的，不但防水，还有一定散光效果。滴胶的时间长了容易发黄。灯带一般是1米一根，或者5米一盘，每米30/60/144个WS2812，可以随意选择。

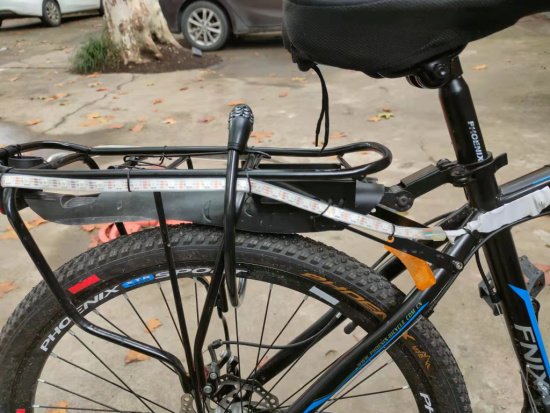

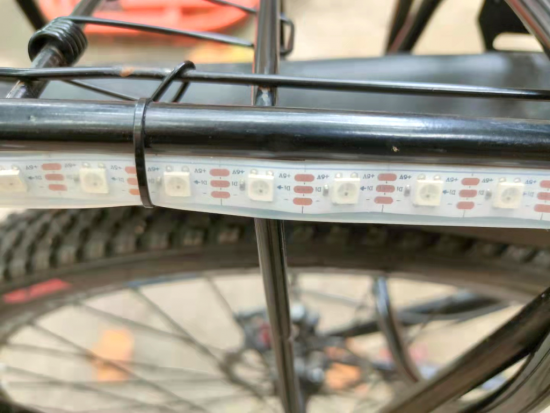

我使用的是以前DIY剩下的一个一米长60灯的套管WS2812灯带，实物如下，通过扎带固定到后架。

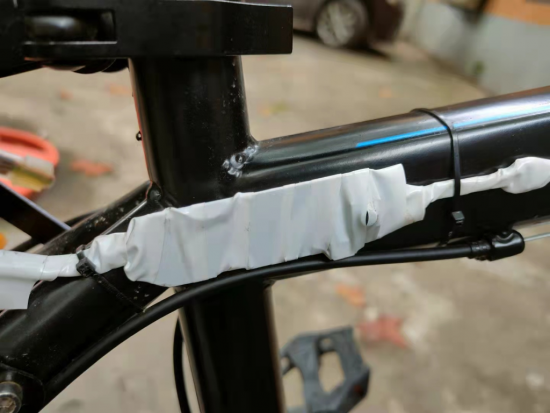

ESP8266控制板写入程序并调试好后，再用胶布缠绕做简单防护，然后绑到横梁上。

灯带和控制板

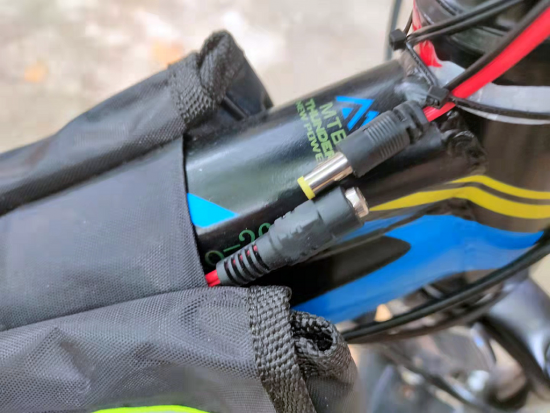

电源部分，使用了太阳能板常用的防水对插头连接到电池和开关，方便以后维护。

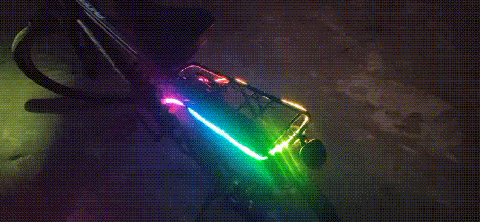

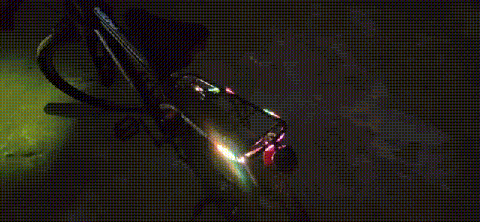

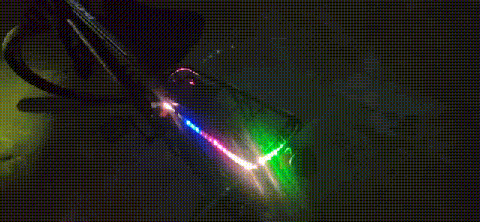

最后是通过编程显示各种效果了。程序中初步设计了多种效果，如彩虹渐变、流动、闪动、随机等，一共设计了10多种效果，下面是其中几种：

一个效果一段时间后，会随机执行下一个效果，显示速度也是随机变化的。

你觉得这个改装怎么样？点击阅读原文与作者聊聊吧！
