1、光纤接头再多，你只要熟悉四种

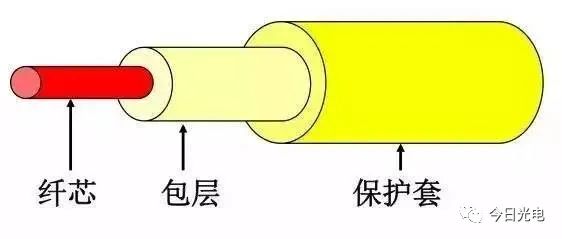

光纤的基本结构

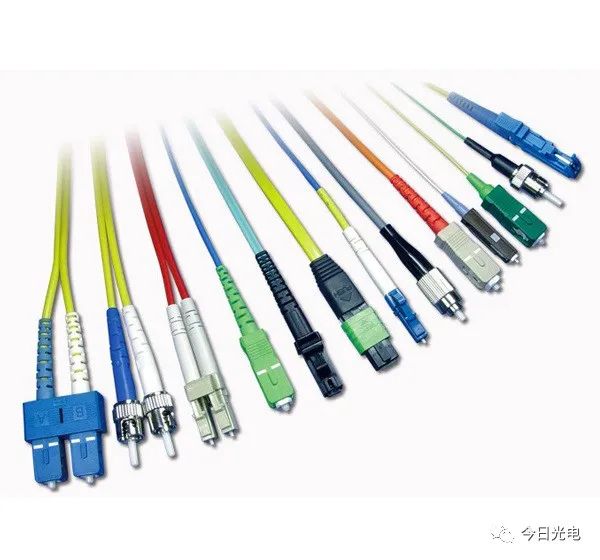

按连接头的结构可分为：FC、 SC、ST、LC、MT -RJ、MPO /MTP、MU、DIN 、E2000、SMA 、BICONIC 、D4等。

是不是头都大了？真正需要熟悉的只有四种：FC、 SC、ST、LC。

认识了这四种（敲黑板，划重点），在现实中就够用了。

FC型 螺纹连接

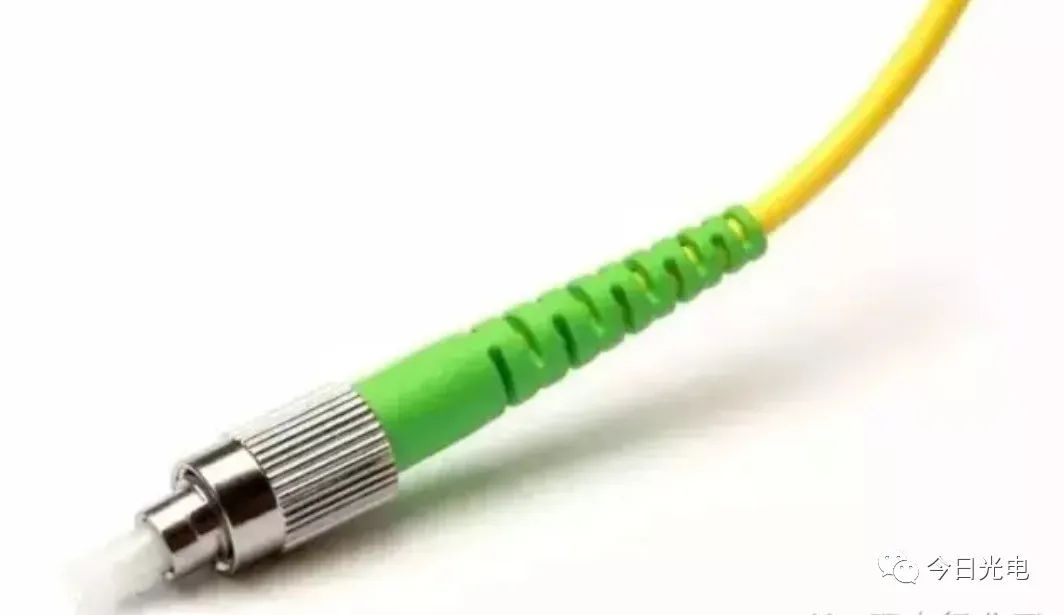

• FC ：圆型，带螺纹(配线架上用的最多)

SC型 大方头

• SC：方型（大），卡接式(路由器交换机上用的最多)

LC型 小方头

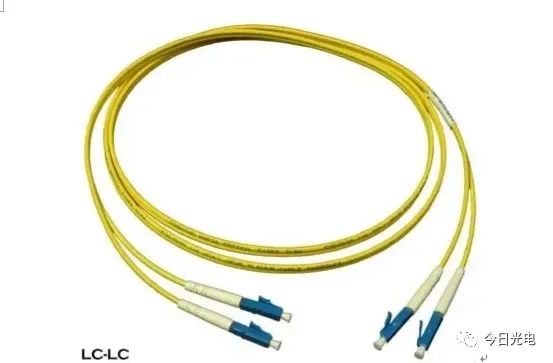

• LC：方型（小），卡接式，比SC型的个头小

ST型 卡扣连接

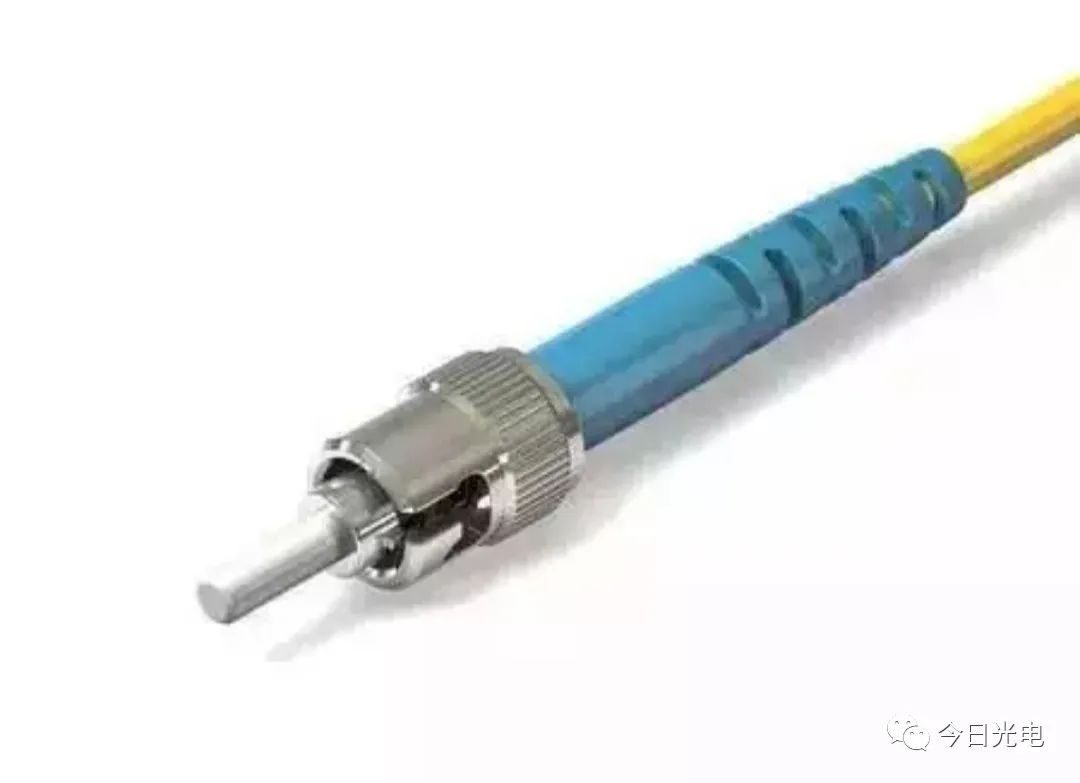

• ST：圆型，卡接式。

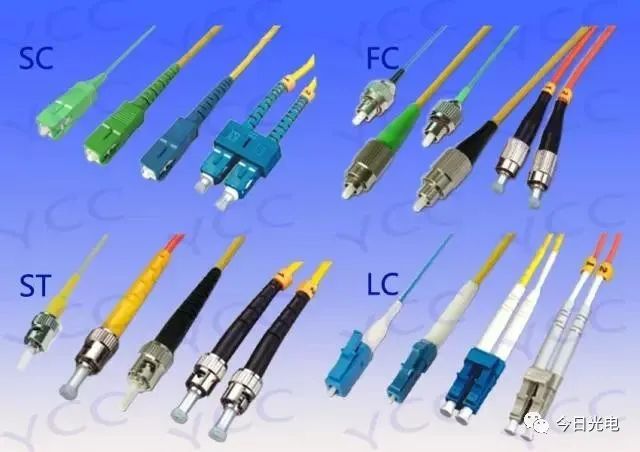

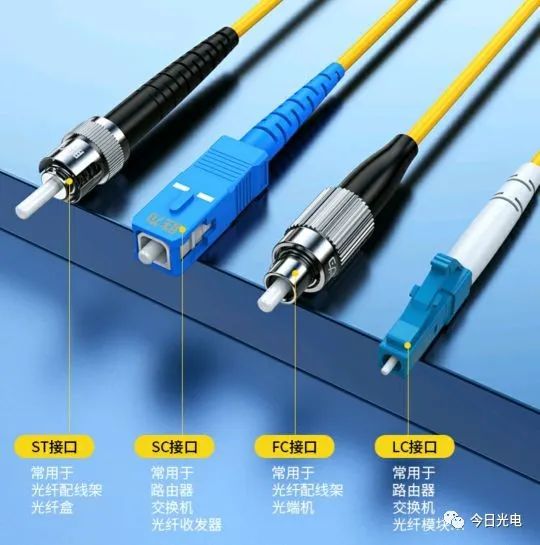

小结一下，这四种类型及其适用范围如下图。

2、光纤接头的结构真的很简单，不用深究，知道即可

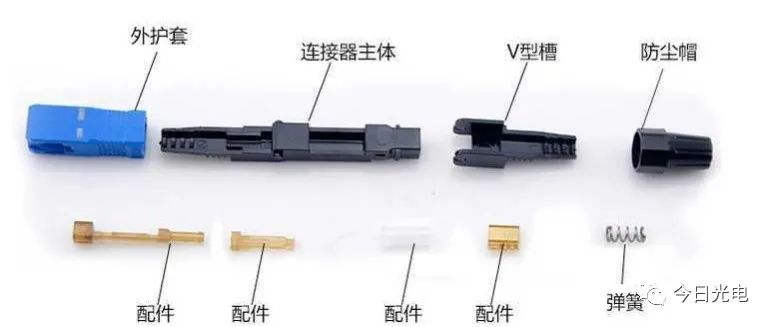

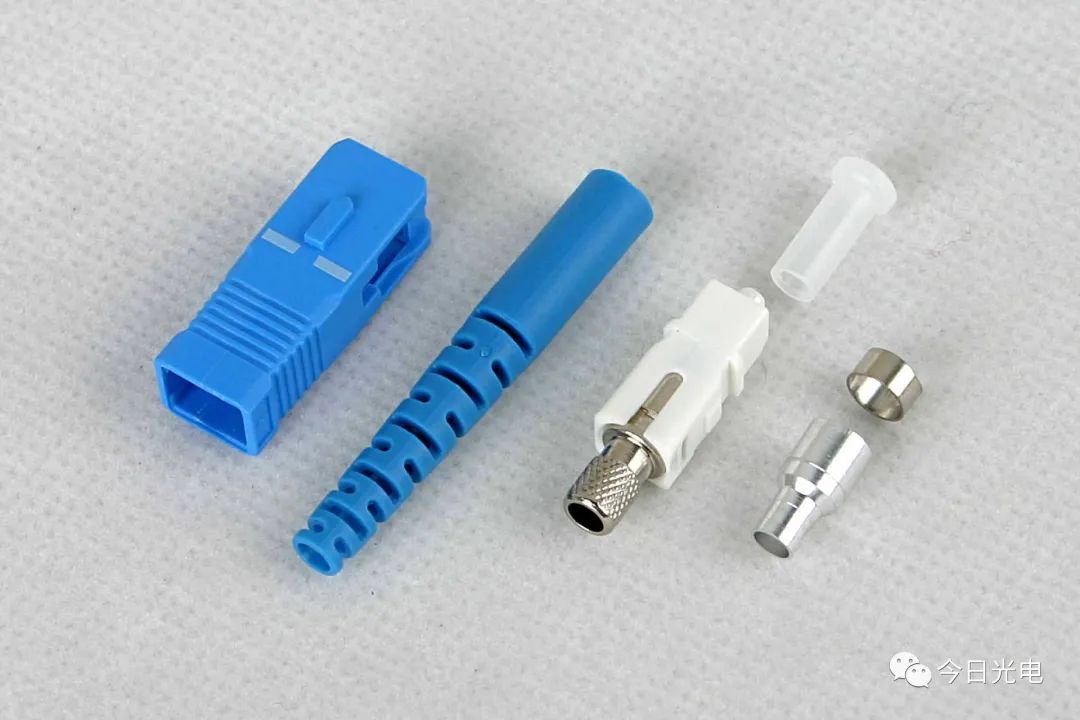

光纤接头的术语叫光纤连接器，含有四个基本的组成部件：插针（插芯）、连接器体、光缆、连接装置。

3、单模和多模

专业术语讲起来很复杂，但是搞清楚了物理机理，几句话就说明白了。

• 多模光纤(MMF)：支持多种传播路径或横向模式；单模光纤（SMF）仅支持单一模式。

• 换句话说，多模的支持光从多个角度入射；单模的支持光从一个固定的角度入射。

• 单模光纤的传输距离可达至少5公里；多模光纤的传输距离为0.5公里—2公里。

• 多模光纤的价格高于单模光纤。通常情况下，单模光纤用于远程信号传输。

4、光纤和线缆

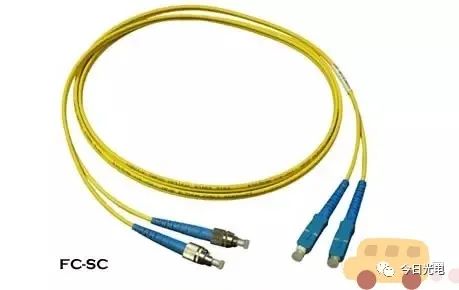

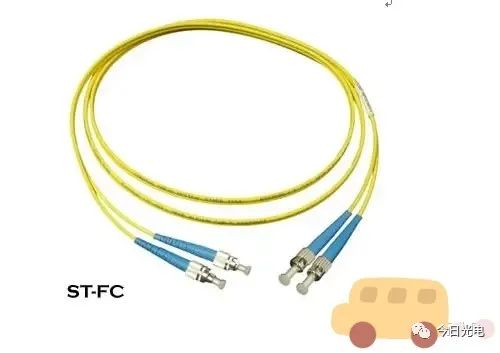

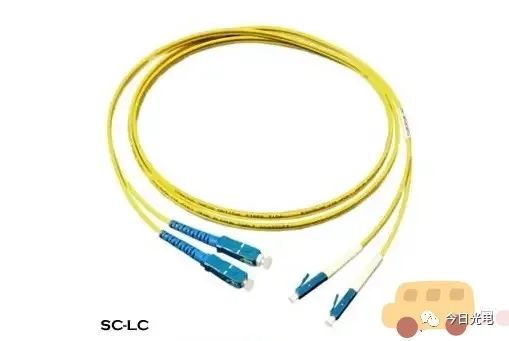

• 光纤跳线

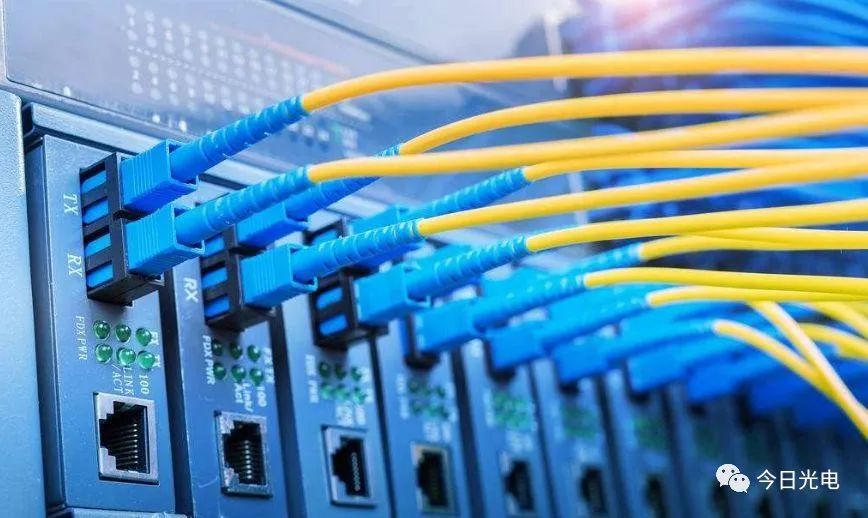

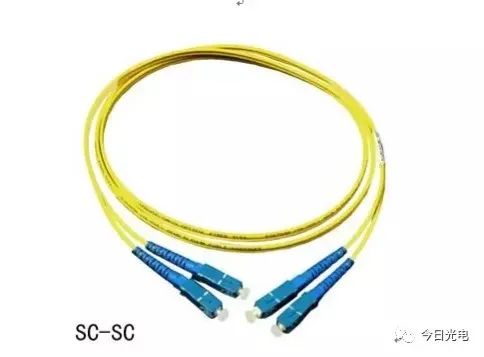

短距离用光纤，长距离用光缆。常见的光纤如下，应用交换机之间、交换机与服务器、存储之间等。

• 光缆

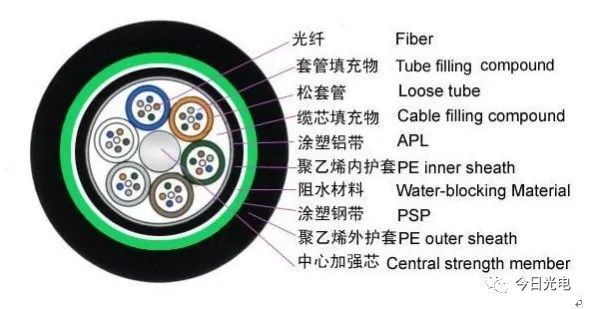

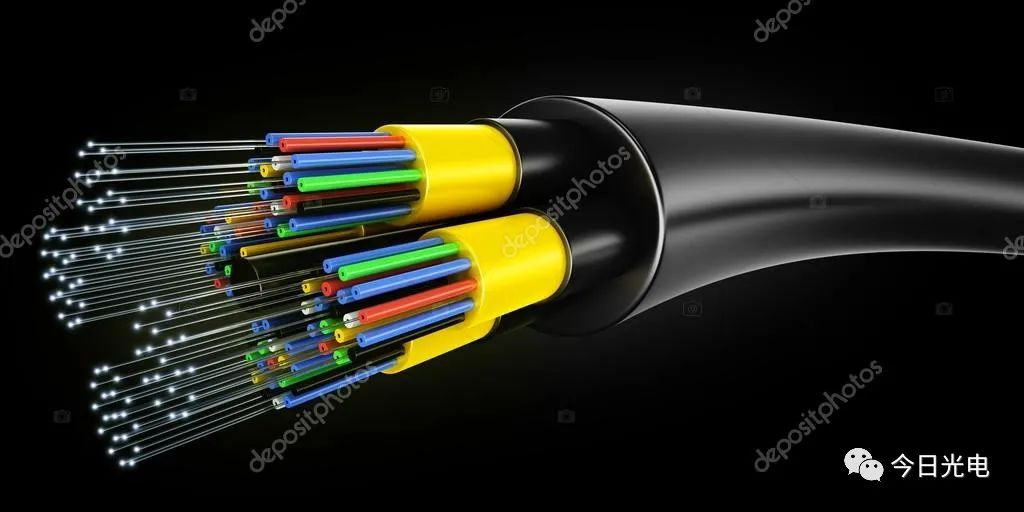

施工条件差、穿线距离长的情况下，需要用光缆。因为光缆中有阻水材料和钢带，所以非常皮实耐用。

根据连接器的针末端表面的不同，可以根据光纤芯的数量，分成单光纤芯和多光纤芯光纤连接器。

多芯光缆有很多芯，相当于很多根网线，一次用不完的话，剩余的芯可以留用，以后就不用重复敷设光缆了。

---

想研究深点的小伙伴，可以继续往下看。一般了解或只是干施工的活，止步于此。

5、光模块

使用光纤，必定离不开光模块。

光模块的作用就是发送端把电信号转换成光信号，通过光纤传送后，接收端再把光信号转换成电信号。

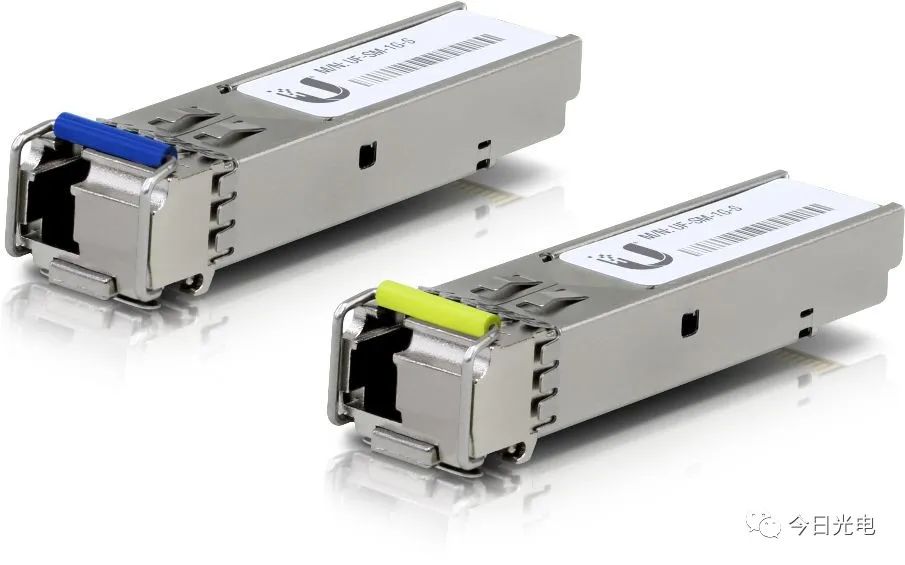

光模块的发送端把电信号转换为光信号，接收端把光信号转换为电信号。光模块按照封装形式分类，常见的有SFP，SFP+，SFF，千兆以太网路界面转换器（GBIC）等。

SFP，用于10G bps的以太网的光纤通道，应用广泛。

6、光电转换

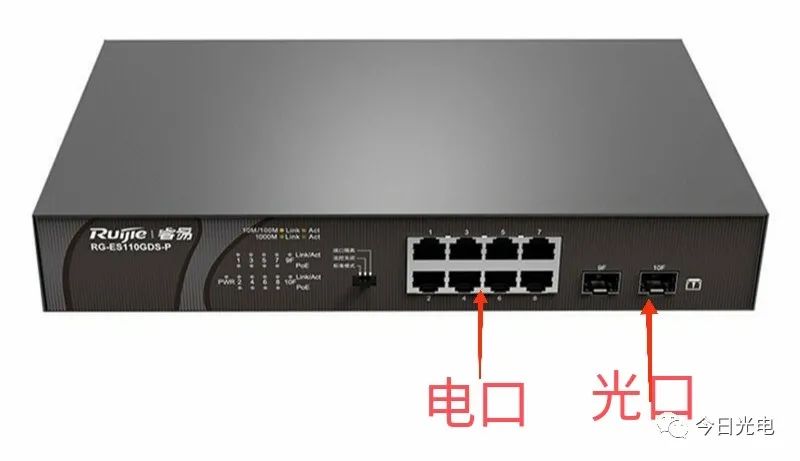

交换机上的光口一般是成对在一起的，一个TX发送端,一个RX接收端。

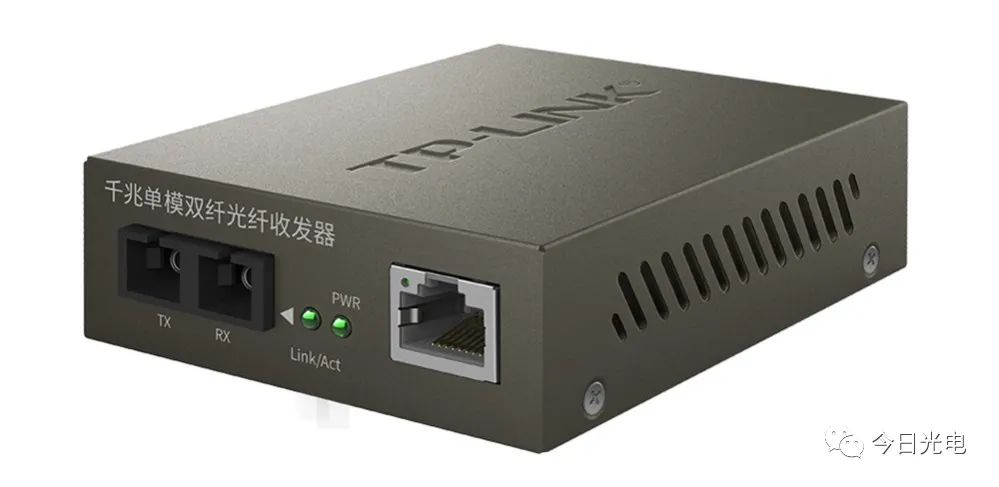

光信号经常要转换为电信号，交换机可以实现，偶尔可以使用光电转换器。

7、光纤打光

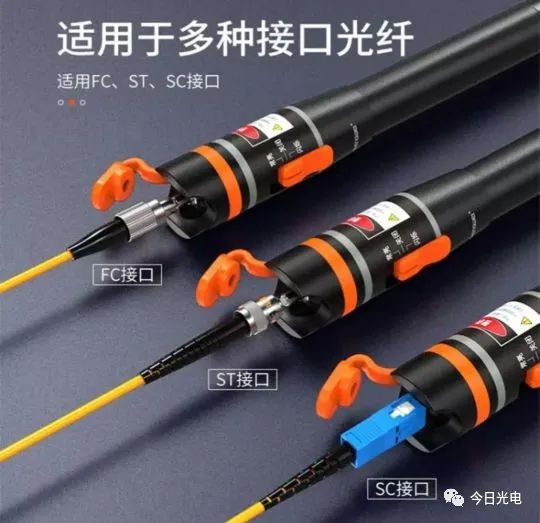

激光笔打光有两个作用，一是测光纤是否断开，对面如果能看到光就证明物理链路是通的，中间没有断点，光纤就是OK的；二是用于寻线。那么多线，怎么知道哪根是哪根，其实很简单，打光后哪个亮哪个就是要找的线。

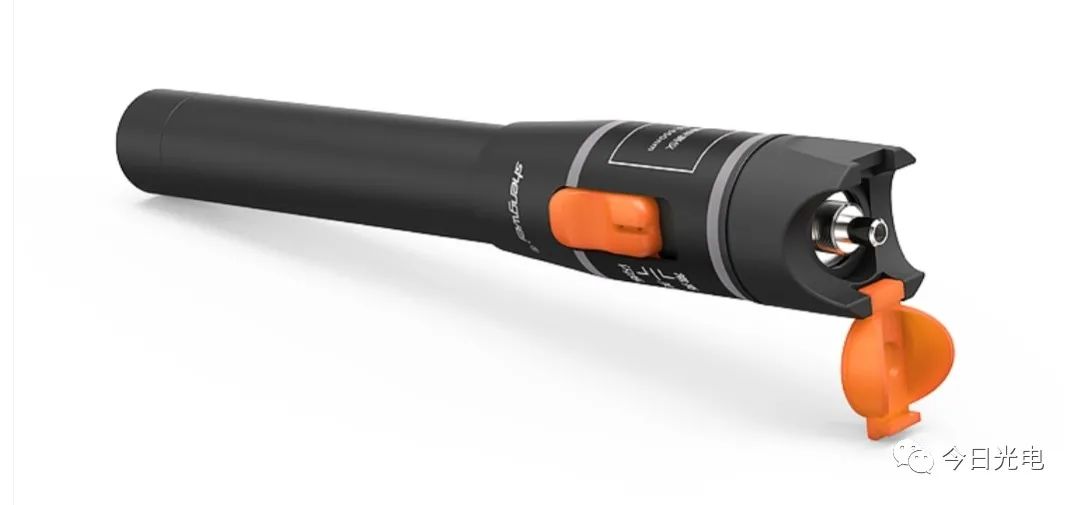

打光笔

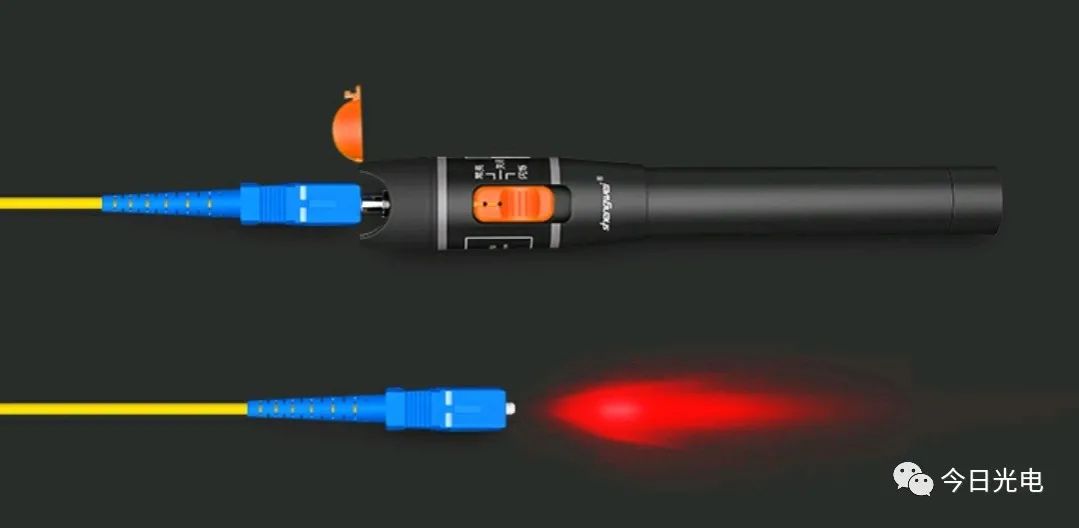

光纤打光

打光效果

总结，敲黑板。真正需要熟悉的只有四种：FC、 SC、ST、LC。
