TPS628510是采用 SOT583 封装的 2.7V 至 6V、0.5A、固定频率、降压转换器

产品详情

描述：

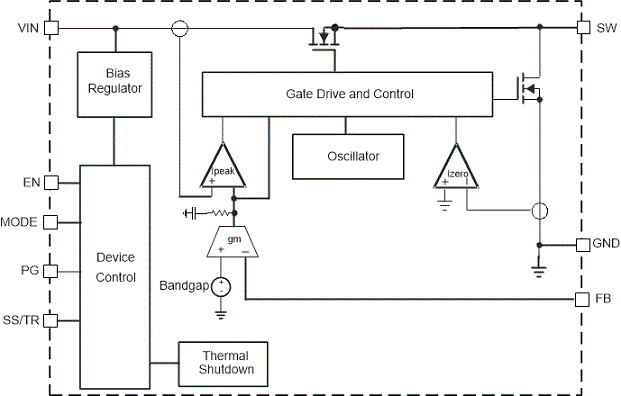

TPS62851x 是一系列引脚对引脚 0.5A、1A 和 2A 高效、易于使用的AP5724WG-7同步降压 DC/DC 转换器。它们基于峰值电流模式控制拓扑。低阻开关允许高达 2A 的连续输出电流。开关频率在内部固定为 2.25 MHz，也可以与 1.8 MHz 至 4 MHz 范围内的外部时钟同步。在 PWM/PFM 模式下，TPS62851x 在轻负载时自动进入省电模式，以在整个负载范围内保持高效率。TPS62851x 在 PWM 模式下提供 1% 的输出电压精度，这有助于设计具有高输出电压精度的电源。SS/TR 引脚允许设置启动时间或跟踪外部源的输出电压。

TPS62851xi 采用 8 引脚 1.6mm × 2.1mm SOT583 封装，提供高功率密度解决方案。

特性：

●功能安全能力

—可用于辅助功能安全系统设计的文档

●输入电压范围：2.7 V 至 6 V

●0.6V 至 5.5V 的输出电压

●1% 反馈电压精度（全温度范围）

●T J = –40°C 至 +150°C

●PWM 开关频率：2.25 MHz

●1.8 MHz 至 4 MHz 的外部同步

●强制 PWM 或 PWM/PFM 操作

●静态电流 17 μA 典型值

●10 ms 可调软启动

●精确的 ENABLE 输入允许：

—用户定义的欠压锁定

—精确测序

●100% 占空比模式

●有源输出放电

●带窗口比较器的电源良好输出

●有关具有可选补偿的器件选项，请参阅TPS628501

参数：

Vin (Min) (V)：2.7

Vin (最大值) (V)：6

Vout (Min) (V)：0.6

输出电压 (最大值) (V)：5.5

Iout (Max) (A)：0.5

IQ（典型值）（uA）：17

开关频率 (Min) (kHz)：2025

开关频率 (Max) (kHz)：2475

特征：使能、强制 PWM、频率同步、轻负载效率、输出放电、过流保护、电源良好、软启动可调、同步整流、跟踪、UVLO 可调

工作温度范围 (℃)：-40 到 150

调节输出 (#)：1
