必易双级高P无频闪隔离过认证方案

KP15113SPA+KP13134DP

随着照明市场的日趋成熟，用户越来越重视灯具的使用体验以及节能环保。高PF、低谐波、低成本、高可靠、无频闪、高光效等，已然成为了用户的“刚需”。必易微电子秉承着独特创新、易于使用的设计理念，隆重推出最新两级方案：KP15113SPA+KP13134DP。

KP15113SPA是一款高度集成的升压式PFC恒压功率开关，内部采用独特的消磁检测方式和高压自供电，无需辅助绕组。芯片采用准谐振的工作模式，同时加以有源功率因数校正控制技术，可以满足高PF、低THD、分次谐波和高效率的要求。

KP13134DP是一款高性能原边控制LED功率开关，芯片利用恒流环实现准谐振控制、谷底导通的工作机制，大大降低开关损耗，提高电源效率。芯片集成线电压和负载电压恒流补偿，可获得优异的线电压和负载调整率。

KP15113SPA+KP13134DP双极无频闪方案，相比消纹波电路没有极热元件及比较大的输出电解，热分布均匀;相比LLC方案有更好的输入线性调整率及输出负载调整率。升压及反激都是集成MOS，方案性价比高。

典型应用方案：40W高P隔离无频闪电源

(一)方案规格

输入电压：176~264Vac

输入频率：50Hz/60Hz

输出规格：40V1A

PCB尺寸：32.5mm*106mm

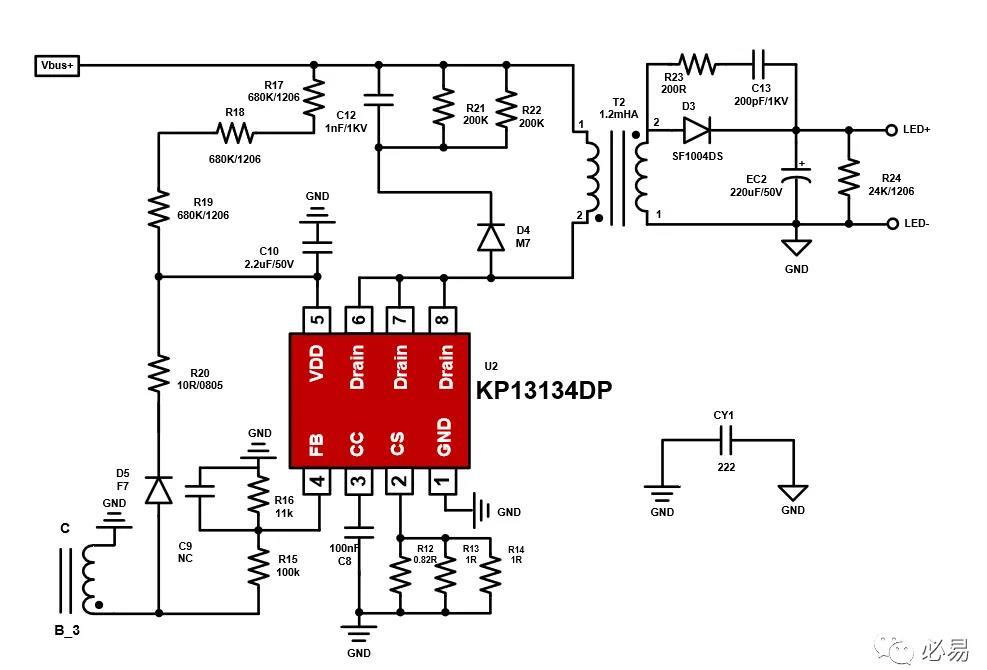

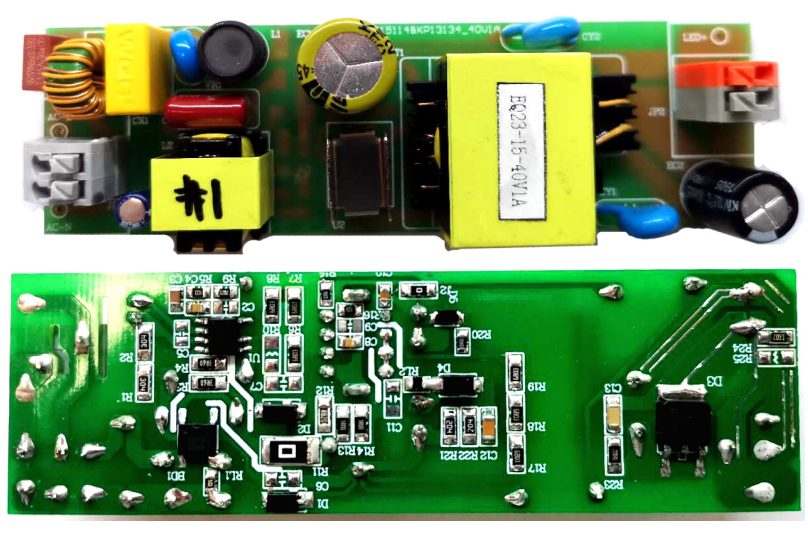

(二)方案DEMO实物

(三)电气性能测试

基本电气性能：

分次谐波：

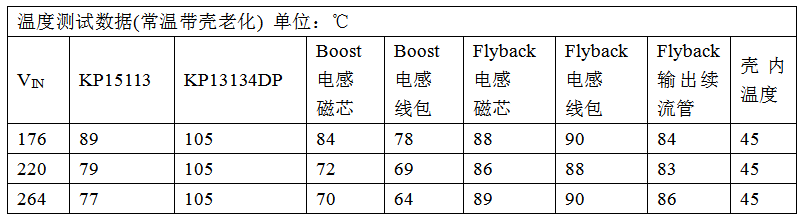

温升测试

(四)关键波形

(1)启动波形：

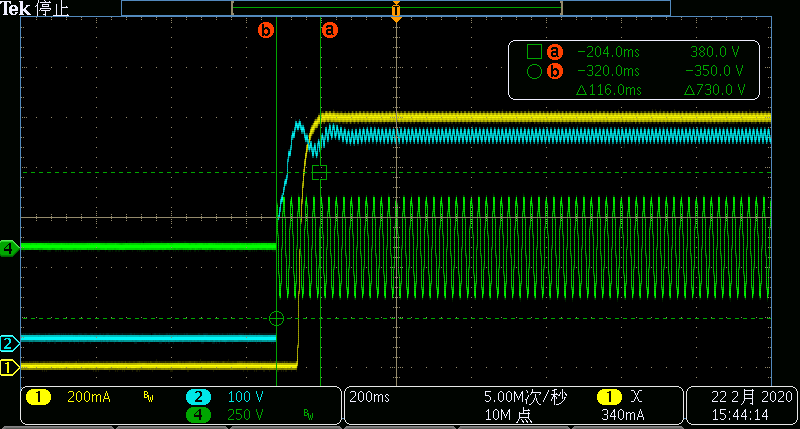

KP15113带有快速启动功能，前级启动时间在120ms以内，保证两级结构的正常启动时序。176Vac输入，系统启动时间116ms，无灯闪，输出无过冲。

CH1：Io，CH2：Vbus，CH4：Vac

(2)Vbus满载和空载波形：

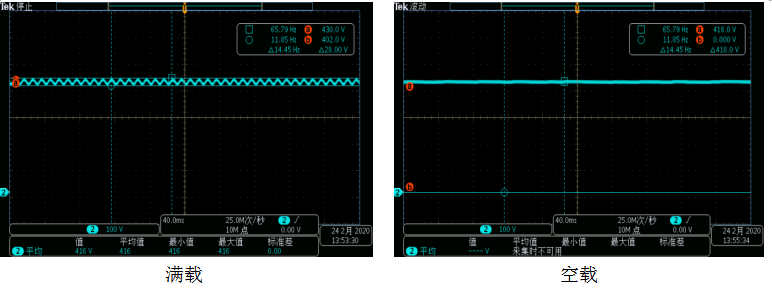

220Vac输入时，满载时，Vbus_max=430V，Vbus_min=402V，Vbus_avg=416V;空载时Vbus_avg=418V。全负载范围内Vbus电压稳定，空载无飘高。

Flyback输出纹波：

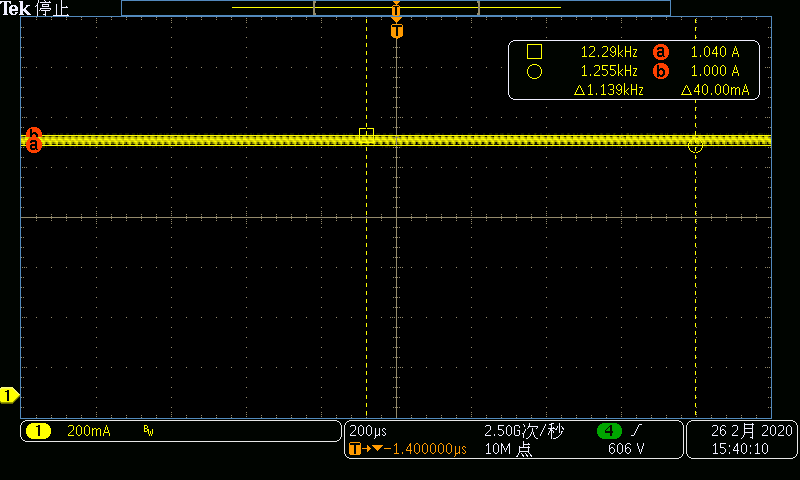

满载时输出纹波40mA，纹波率为±1.98%

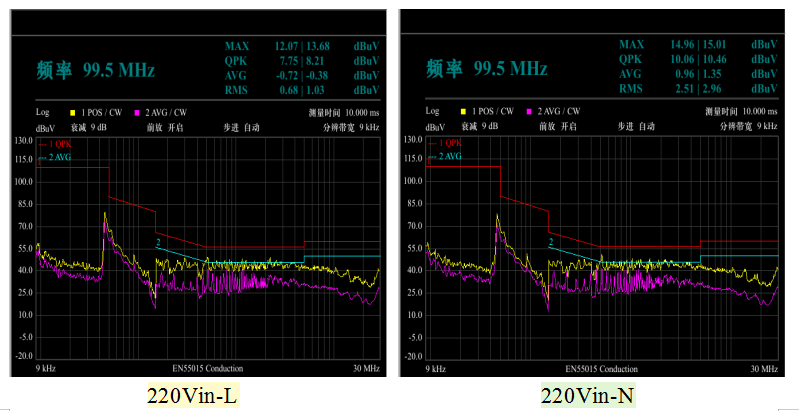

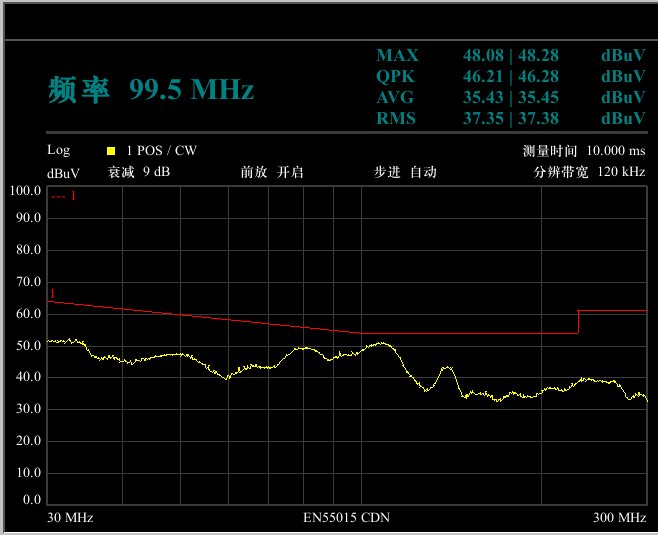

(五)EMC

结语：KP15113SPA+KP13134DP提供了高效稳定的40W隔离电源解决方案，满足高PF、低谐波无频闪的高端要求。为满足客户对不同功率段的要求，该系列提供了外置MOS和多做内置MOS方案选择。必易秉持“独特创新，易于使用"的理念，将持续推出更好的产品。
