黑科技！零外围元件，可抗60V反接の低压线性LED驱动

数明半导体推出SOD123封装，0外围器件的低压线性LED驱动——SLM561A系列，方便客户设计更加简洁的商业照明方案，助力更高密度的灯带设计。

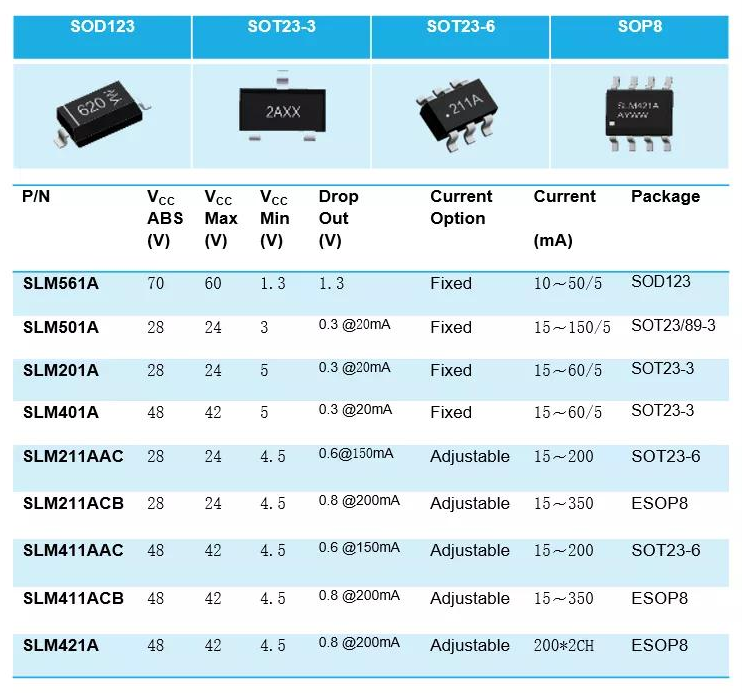

SLM561A系列是数明半导体继(SLM501A,SLM510A,SLM201A,SLM211A,SLM401A,SLM411A)系列后推出的最新产品，增加了SOD123封装选项，进一步丰富了低压线性LED驱动产品组合。

SLM561A系列具有高可靠性，耐压达70V，可抗60V反接的特点。高恒流精度，低启动电压可以帮助客户设计更长的灯条，保证灯条首位亮度一致性。零外围元件极大简化了恒流方案的设计，采用SOD123封装，可以最小化灯珠间距，适应密集型灯带的发展趋势。

• 零外围元件，无需任何电阻电容
• SOD123封装，简单易用
• 业界首创抗反接设计，可抗60V负压
• 最高耐压70V，最大工作电压60V
• 最低启动电压1.3V
• 无EMI困扰
• 向下兼容12V/24V/36V/48V应用
• 支持10~50mA恒流输出，每5mA一档
• 全温范围内±5%恒流精度
• 0.1%/V线性调整率
• 集成两级过温保护,一级过温保护线性降电流;二级过温保护芯片停止工作

在举国上下抗击疫情期间，数明的低压线性LED驱动产品广泛用于紫外线消毒产品中，数明在保障供应的同时也在持续创新产品，为了给客户带来超便捷又高性能的商业照明方案，再创黑科技——这次最新发布零外围元件、可抗60V反接的低压线性LED驱动SLM561A系列，满足你的幻想"芯"。

SOD123封装可兼容采用电阻恒流的灯带上1206电阻封装，无需修改layout即可快速实现电阻方案性能升级。

我们用事实说话，图1为客户采用SLM561A系列产品升级灯条性能应用实例，24V、6串、3电阻灯条方案。SLM561A贴中间电阻位置，两边电阻用0R电阻替代，高低性能方案共用一套PCB板，节省成本的同时快速实现产品升级，帮客户大大提高产品开发效率。

升级灯条性能应用实例

针对目前市面上大量存在的12V,24V低压灯带三极管恒流方案，SLM561A系列，为业界提供最高性价比升级方案：

•  恒流精度高
•  零外围元件/高可靠性
•  走线简单，适合更精细/密集的灯条
•  使用灵活，可在LED灯串中任意位置串接

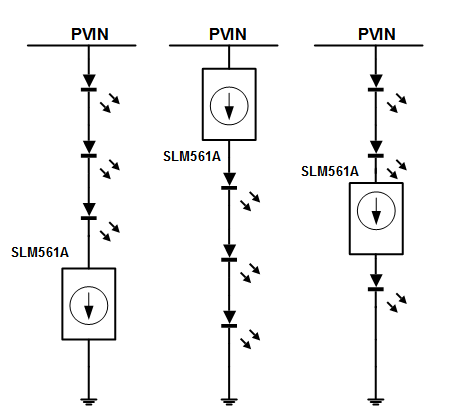

SLM561A系列应用示意图
