Linear推出同步降压-升压型转换器 LTC3115-1

凌力尔特公司 (Linear Technology Corporation) 推出同步降压-升压型转换器 LTC3115-1 ，该器件可使用从单节锂离子电池、24V/28V工业电源轨到 40V 汽车输入的多种电源，提供高达 2A 的连续输出电流。LTC3115-1 具 2.7V 至 40V 的输入和输出范围，在输入高于、低于或等于输出时，可提供稳定的输出。LTC3115-1 采用的低噪声降压-升压型拓扑在降压和升压模式之间提供连续和无抖动转换，从而非常适用于 RF以及其他噪声敏感型应用，这类应用在使用可变输入电源时，必须保持低噪声恒定输出电压。在许多应用中，相比于专门的降压型解决方案，这款器件可显著延长电池的运行时间。LTC3115-1 的开关频率范围为 100kHz 至 2MHz，是用户可编程的，并可同步至一个外部时钟。专有的第三代降压-升压型 PWM 电路确保低噪声和高效率，同时最大限度地减小了外部组件的尺寸。纤巧的外部组件与 4mm x 5mm DFN 或 TSSOP-20E 封装相结合，可组成占板面积紧凑的解决方案。

LTC3115-1 采用 4 个内部低 RDS(ON)N 沟道 MOSFET，以提供高达 95% 的效率。用户可选的突发模式 (Burst Mode®) 工作使静态电流降至仅为 50uA，从而提高了轻负载效率，并延长了电池运行时间。就噪声敏感型应用而言，可禁止突发模式工作。其他特点包括内部软启动、可编程欠压保护、短路保护以及输出断接。

LTC3115EDHD-1 采用 16 引线 4mm x 5mm DFN 封装，LTC3115EFE-1 采用耐热增强型 20 引线 TSSOP 封装。千片批购价分别为每片 5.35 美元和 5.55 美元。工业级版本 LTC3115IDHD-1 和 LTC3115IFE-1 在 -40°C 至 125°C 的工作节温范围工作有保证，千片批购价分别为 5.89 美元和 6.11 美元。所有版本都有现货供应。如需更多信息，请登录 www.linear.com.cn/product/LTC3115-1。

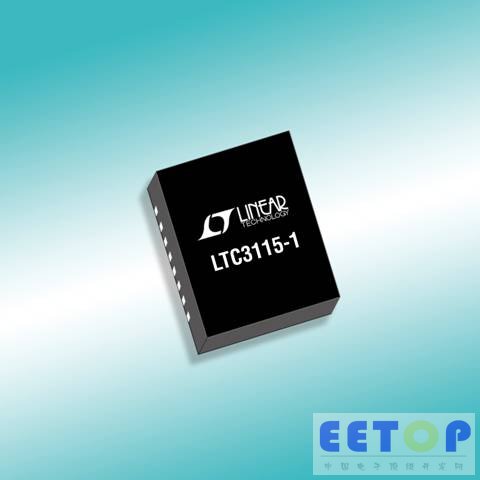

照片说明：40VIN/OUT、2A 连续降压-升压型 DC/DC 转换器

性能概要：LTC3115-1

·40V、2A、同步降压-升压型稳压器

·宽 VIN范围：2.7V 至 40V

·宽 VOUT范围：2.7V 至 40V

·VIN≥ 3.6V、VOUT5V 时，输出电流为 1A

·VIN≥ 6V、以降压模式工作时，输出电流为 2A

·可编程频率范围：100kHz 至 2MHz

·支持与外部时钟的同步

·高达 95% 的效率

·50µA 突发模式静态电流

·超低噪声降压-升压型 PWM

·内部软启动

·停机时电源电流为 3µA

·可编程输入欠压闭锁

·小型 4mm x 5mm x 0.75mm DFN 封装

·耐热增强型 20 引线 TSSOP 封装
