TPS2661是50V、通用 4-20mA、±20mA 电流回路保护器

产品详情

描述：

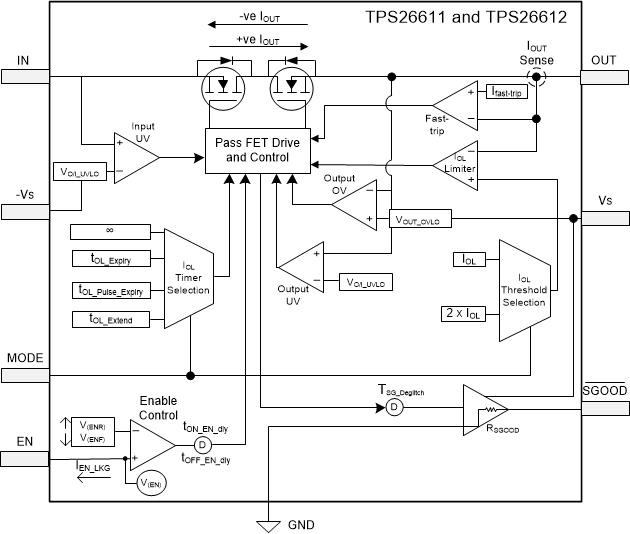

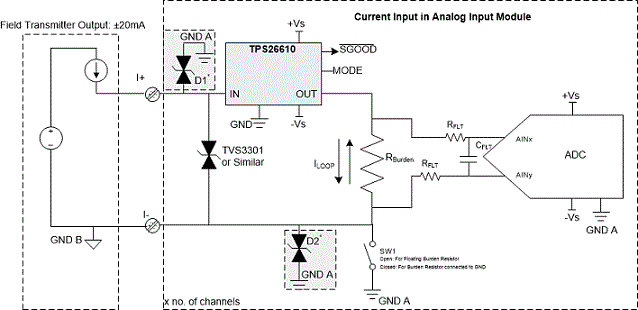

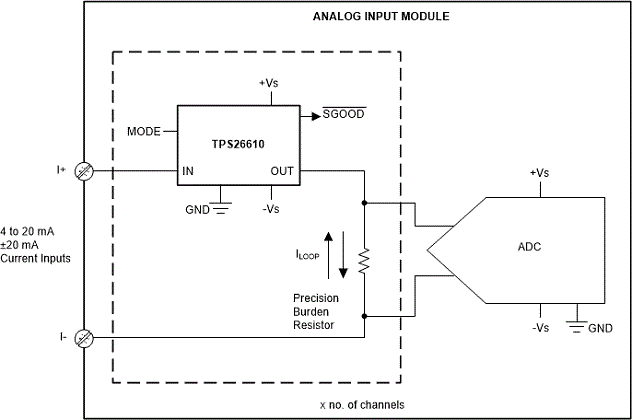

TPS2661x 是一款紧凑、功能丰富、完全集成的AOZ1050PI电流环路保护器，适用于模拟输入、模拟输出、传感器发送器、HART 输入和 UART IO 保护。它为 ±20 mA、0 至 20 mA、4-20mA 提供通用输入保护。低导通7.5 Ω 最大限度地减少了电流环路中的压降，从而扩展了工作范围并支持即使使用较低电压电源也能工作。该器件可以承受并保护负载免受高达 ±50 V 的正负电源电压的影响。 MODE 引脚允许灵活地通过该器件启用 2x 电流限制，以实现两线发送器的正确启动。器件能够由低至 ± 2.25 V 至 ±20 V 的外部双极电源供电。它还可以由低至 3 V 至 30 V 的单极电源供电。TPS26610器件具有环路电源模式，便于在联合国进行环路测试- 没有±Vs 电源的供电状态。

该器件还通过关闭电流路径来保护系统免受模拟输出和传感器发送器中输出侧接线错误的影响。内部强大的保护控制块以及 TPS2661x 的 50V 额定值有助于防止信号线的浪涌 (IEC61000-4-5) 和 EFT (IEC61000-4-4) 瞬变。该器件采用 2.9 mm × 1.6 mm 8 引脚 SOT-23封装，大大减少了系统占用空间。

特性：

●±50V 工作电压，±55V 绝对最大值

●集成固定双极 32mA电流限制

●启动时允许 2x 电流限制

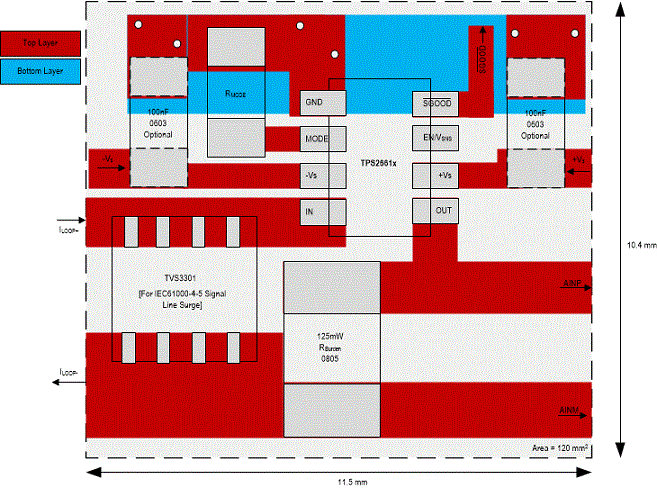

●与典型的分立保护电路相比，节省 50% 的空间

●低导通电阻：7.5Ω 典型值

●低 Iq (< 100 nA) - 由外部电源供电时从环路汲取的电流

●防止 IN 和 OUT 接线错误

●信号线浪涌保护 IEC61000-4-5（带外部 TVS）

●Criteria-A EFT (IEC61000-4-4) 抗扰度（使用外部 TVS）

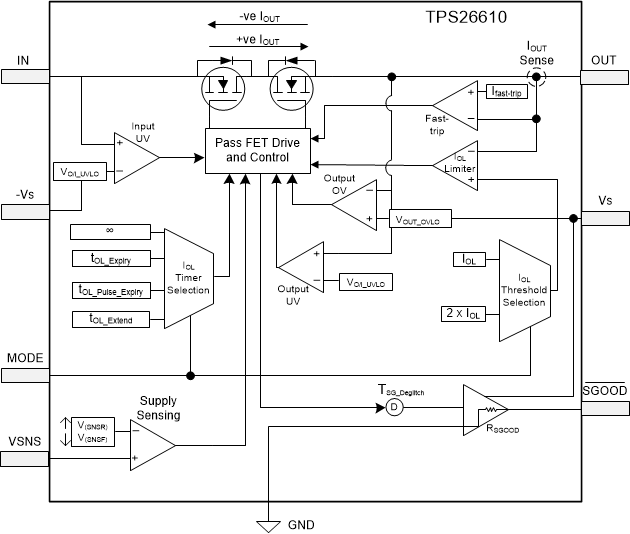

●支持无电源回路测试（仅限 TPS26610）

●符合 HART 标准

●启用控制

●SGOOD用于系统健康监控

●热关断

参数：

场效应管：内部的

罗恩（典型值）（毫欧）：7500

Vin (Min) (V)：-50

Vin (最大值) (V)：50

Vabsmax_cont (V)：55

电流限制 (Min) (A)：0.025

电流限制 (Max) (A)：0.035

过流响应：限流

故障响应：自动重试
