LYTSwitch－6 智能照明的首选LED驱动IC

智能照明作为一个新兴产业，随着市场的推广普及，已逐渐培育起消费者的使用习惯，随着智能家居行业迅速崛起，必将带动智能照明应用的发展空间。从技术上来讲，目前智能照明供电面临的挑战大概有如下几点：首先，想要做到低待机功耗，要求在待机模式下辅助电源必须高效为控制电源供电，实现输入功率的最小化。其次，辅助供电需要始终工作，才能保证微处理器的正常工作。第三，支持模拟及PWM调光输入。第四，输出不能畸变，在动态负载下维持输出电压稳定，即无论R、G、B任何一个色彩的变化不能影响其他颜色的变化。最后，能够驱动不同类型的负载，包括提供单灯串的恒流输出LED负载和多灯串并联时提供稳定的恒压输出。为此，高效率、高可靠性LED驱动器IC领域的业界领导者PowerIntegrations公司近期推出LYTSwitch-6产品系列，将以上技术全部集成，实现所有功能。其核心技术为PI公司在去年九月份发布的 ICInnoSwitch3，LYTSwitch-6支持智能照明市场，非常适合智能家居领域，及下一代商用照用应用。

LYTSwitch-6强在哪里？

Power Integrations 资深技术培训经理阎金光先生总结了LYTSwitch-6的6大优势：

1. LYTSwitch-6的电压和电流均在次级侧进行控制，做到恒压恒流精度达±3%,据了解此数值已实现业界较高的精度。这对保证LED照明的一致性和稳定性尤其重要。LYTSwitch-6可以用一个设计适应不同的应用。即可以做到恒流输出也可以做到恒压的输出，以适应不同的LED负载需要。

2.在不含前级PFC校正电路的情况下，空载功耗可以达到小于15mW,易于满足北美DOE-6和能源之星的要求。

3.次级侧的控制方式也有利于支持模拟和PWM调光。

4.值得一提的是LYTSwitch-6 同样具有“高效”的特点，这得益于InnoSwitch3的技术，如高效的同步整流及准谐振开关的工作方式。

5.响应快速的环路控制方式（FluxLink）降低了输出纹波。纹波的大小直接影响到LED灯的闪烁程度，PI这种快速的控制方式便可降低纹波的幅度。纹波小，则带来更小的输出电容。无论是成本或是电容体积上都有较大的优势。

另外，LYTSwitch-6采用半有源PFC校正，与传统的单级和两级PFC电路相比可实现高效且低纹波，半有源PFC校正是利用MOSFET管开关对电感进行储能操作，优化输入电流，从而实现更高效率的PFC。

6.优秀的负载调整率及极佳的瞬态响应特性，特别适合于多灯串应用，各个负载分别可以变化的RGB三色照明。

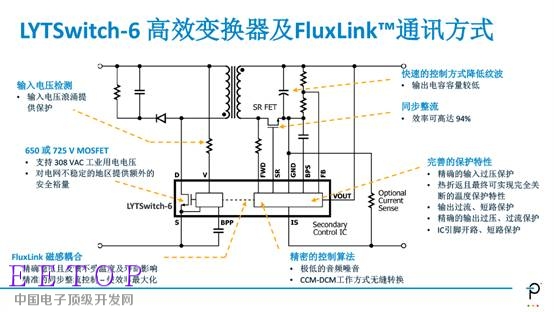

LYTSwitch-6高效变换器及FluxLink ™通讯方式

LYTSwitch-6内部集成650或725V两种MOSFET管，支持308VAC工业用电电压，即便对电网不稳定的地区也能提供额外的安全裕量。两种电压的差别是650V成本上有一定的优势，725V在可靠性上更胜一筹。

FluxLink ™通讯方式，省去了传统反激式开关电源中不可或缺的一个元件-光耦，而是在两侧的芯片PIN脚上放置了线圈，采用了磁感耦合的方式进行信号传输。这样做不仅仅能够精确稳压和反馈，且反馈效果不受温度及寿命影响。LYTSwitch-6将初级和次级封装在一个IC里，两侧的控制器可以协调控制初级及次级侧的开关管开关，从而对同步整流的开关时序进行精准的控制，使效率高达94%。另外，LYTSwitch-6精密的控制算法，可以降低来自于变压器的音频噪音，变压器本身具有共振频率，达到共振频率的数值时的摆幅最大，产生的噪音也最大。LYTSwitch-6有效地避开了此共振频率 (通常介于7-12KHz之间)，同时LYTSwitch-6可在CCM和DCM工作状态间无缝转换，LYTSwitch-6还具有完善的保护特性。

在封装上，LYTSwitch-6采用PI独有的InSOP-24 C封装，高度小于1.5mm，系列产品中共有7个型号分别满足不同功率应用,产品现已开始发售。

DER-657和DER-660 演示板

阎先生随后介绍了两个DEMO板，分别是DER-657和DER-660。

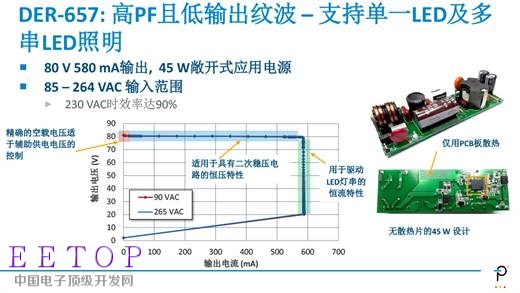

DER-657为高PF且低输出纹波，支持单一LED及多串LED照明。80 V 580 mA的输出, 45 W敞开式应用电源，85 – 264 VAC 输入范围，230 VAC时效率达90% ，由于其效率高省去了散热片，仅使用PCB板散热。精确的空载电压适于智能照明中无线控制模块的稳定供电。

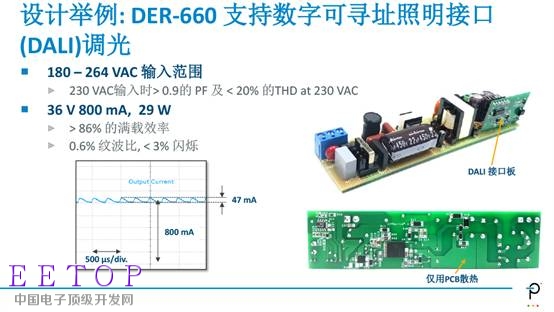

而DER-660 支持数字可寻址照明接口(DALI)调光，180 – 264 VAC 的高压输入范围，230 VAC输入时大于 0.9的PF 且总谐波失真小于20% ，36 V 800 mA, 29 W 的输出功率，满载效率高达 86%，DER-660的纹波比可以做到0.6%,下图中相对于800mA，输出电流的纹波只有47mA。做到小于3%的闪烁。

应用场景

LYTSwitch-6适用于智能家居及智能照明，以及商用照明，适合高达65 W的射灯及天花灯应用，以及其它离线式LED照明应用。
