是德E4445A频谱分析仪维修不开机故障案例

一、仪器型号

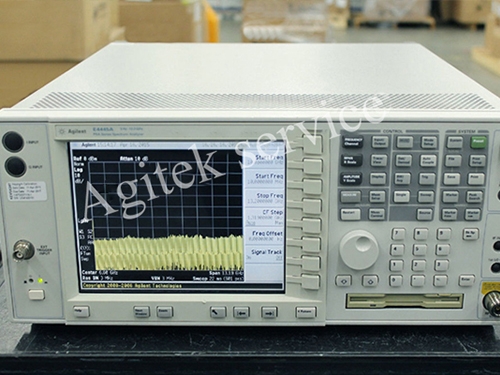

是德E4445A频谱分析仪

二、故障现象

客户报修故障是仪器通电无反应，无法正常开机。

三、测试与判断

不开机故障属于比较复杂的一类故障，首先需要让仪器可以正常开机才可以进一步排查仪器是否存在其他故障点。经检测发现,仪器主电源损坏,造成不开机，更换电源损坏组件仪器可以正常开机，但是开机后出现报错故障，并且测量超差大，自校准失败。接下来继续排查故障原因，经检测发现本振模块损坏,造成测量超差大,衰减器损坏,造成测量超差,自校准失败。

四、维修与处理

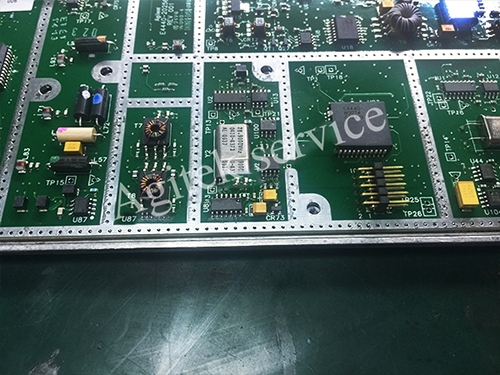

更换本振板损坏模块,更换衰减器,维修电路,调整检测仪器。

五、维修结果

仪器正常开机，报错故障消失仪器指标正常，可质检出库。

划重点：

1、测量大于30dBm的大功率信号时，最好先加上衰减器在进行测试，以免功率过大将频谱仪烧坏；

2、频谱仪左边是显示屏，右边是操作按键。左下角是开关。右边的操作分为5个部分：FUNCION、MARKE、SYSTEM、CONTROL、DATAENTEY。当选择某个按键时，在显示屏的右侧会出现相应的菜单选项，通过按旁边的键可以选择对应的操作。

3、频谱仪输入端口有一个允许输入的最大安全功率，因此最大输入信号不能超过频谱仪所允许的最大输入电平；
