电源测量之检查电源指标

在本篇测试文章中，我们将介绍检查。在这个部分，您要确保设计满足效率标准和其他要求的规范，如线路和负载、纹波、瞬态响应和效率。

首先检查负载稳压。我们建议在设计的输入端子和输出端子上直接使用高精度DMM。然后，从最小值到最大值扫描负载。记住，非常重要的一点是在测试过程中使输入电压保持恒定。现在，记录输出电压相对于负载的任何变化，确定负载稳定。

其次，检查线路稳压。可以使用类似的设置测试线路稳压，其中在恒定负载中测量输出电压，同时从最小值到最大值扫描输入AC电压。这种测试对通用输入电源尤其重要。

第三，检查全负载时的噪声和纹波。对这项任务，我们推荐使用为高分辨率测量优化的或高精度图形万用表。示波器一般会提供更高的带宽，而万用表的精度则要更高。

图形采样DMM7510可以捕获快速瞬态事件和小纹波。

吉时利DMM7510图形采样万用表是一个优秀的备选方案。这台仪器有一个18位1MS/s数字化器，可以捕获快速瞬态信号和小纹波。同时，它可以在5英寸大型界面上显示结果。

在进行规范检查时，一定要使用功率记录效率，同时扫描所有工作条件下的输入电压和输出负载。我们最新推出的PA3000多通道功率分析仪提供了理想的解决方案，它提供了0.04%精度和10mW待机功率功能，可以从无负载到全负载准确地进行效率和功率测量。下图是AC-DC电源效率测量的典型设置。

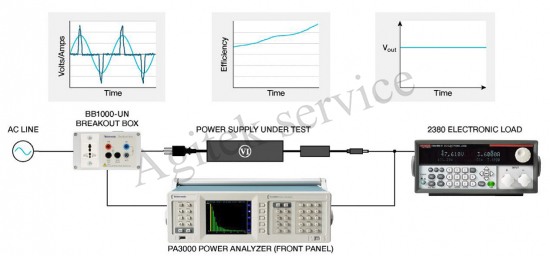

AC-DC电源效率测量设置。

如果您打算使用示波器测量电压，如纹波，应使衰减达到最小(可能时采用1X或2X)。这将在示波器测量中提供最好的信噪比。此外，在线路或负载稳压测试中，永远不要依赖AC电源或负载读数，而是应在电源端子上直接使用精密仪器。这将提供更好的测量精度，最大限度地减少输入电缆和输出电缆中的电压暂降。

最后，如果您打算测量高频噪声和纹波，应使用低电感接地弹簧探头适配器(或类似装置)。标准探头地线可以作为天线，从荧光灯和其他来源中捡拾环境噪声，可能会在读数中明显误差。
