知识普及-示波器探头自校准及补偿操作步骤

对于电源工程师来说示波器的功劳是不可替代的，一旦产品有问题就需要抓波形，抓时序，测试准确数值，以帮助工程师分析，处理，一切看波形说话。示波器和探头的校准以及探头补偿的重要性相信工程师都知道，准确的数字能够帮助我们，而失真的波形和数值只能误导我们。

的确，在我们的日常工作中，出现忘记给示波器和探头校准，包括对探头进行补偿调节操作，最后导致我们走了很多的弯路，测量出来的数据和波形不准确，拖慢我们的开发进度，延长开发周期的事例和情况屡见不鲜。甚至很多的工程师朋友们都说，一拿起示波器就开始直接上手测量，连最基础的测试准备工作都给忽视了，因此，我认为养成良好的示波器使用习惯和测试测量操作习惯非常重要，今天PRBTEK就跟大家分享关于示波器探头自校准及补偿操作步骤：

1. 从通道输入连接器上断开任何示波器探头或电缆。确保仪器运行并预热一段时间。R File（文件）菜单中，选择Selfalignment（自校准）。

2.在Control（控制）选项卡上，点击Start Alignment（开始校准）。

3.Ralignment state（整体校准状态）字段中。每个输入通道各个校准步骤的结果会显示在Results（结果）选项卡中。简单轻松的几个小动作，即可帮我们省去不少的麻烦，不必担心测量出来的数据和波形不准确而误导我们，可以大大提高了我们的测试测量效率。

最重要的是它还有两个亮点

第一、拥有自动偏移校正功能，并且支持TekVPI探头；

第二、混合域示波器 它可以迅速测量和分析电源开关设备中的电源质量、开关损耗、谐波、SOA、调制、纹波和转换速率。

示波器探头补偿调节的操作步骤如下：

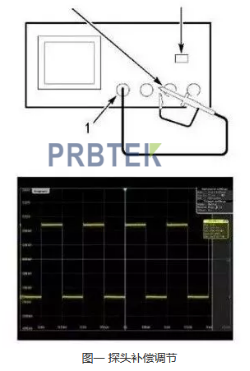

1. 将示波器探头连接到通道，按前面板上的PRESET（预设）按键（左侧面板设置区域中）

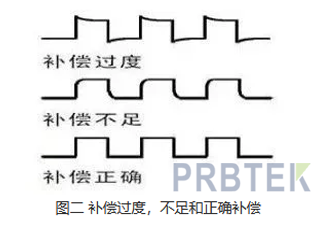

1. 检查所显示波形的形状。

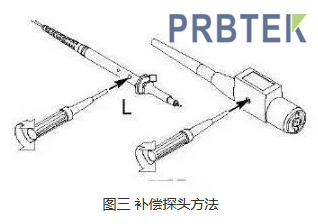

3、如果波形不正确，请调整探头。
