日置存储记录仪的使用方法简述

存储记录仪是能将模拟信号数字化，并具有存储及处理功能的记录仪表，用于记录电量的瞬态变化过程，适用在各种场合进行数据采集和记录，也是常用的电测仪器之一，那么如何正确使用存储记录仪呢？今天安泰测试就简单给大家分享一下：

一、存储记录仪功能

与示波器的相同波形观测计记录有效值变化，配备了超小型示波器功能、有效值记录功能、测量同时将数据保存至CF卡的功能。

二、本例使用日置存储记录仪MR8870-30作为操作使用实例

该记录仪特点：

（1）所有通道皆为绝缘输入

（2）瞬态波形，可现场监控

（3）工频电源线路变化亦可监测

（4）三相线路等3通道以上的测量可使用两台同步测量。

三、使用方法

1、按下开机按键，开机后如下图所示：

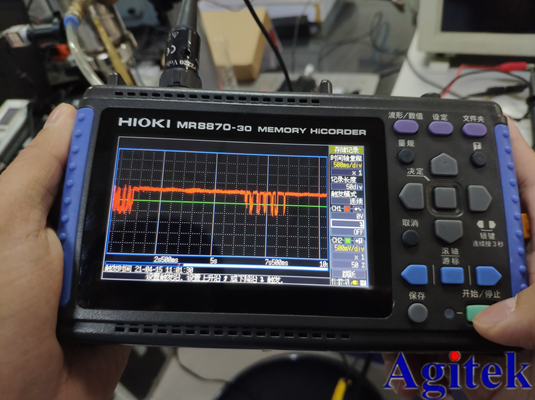

该界面为测量参数设置，使用上下左右键进行移动切换。按‘决定’键选择。

2、测量前设置合适的时间轴，记录长度，设定通道的量程。

时间轴的设置方法：根据频率和周期计算时间周量程

（f：频率，单位为Hz T：周期，单位为s）

例如测量频率为50Hz时，T=1/50=20ms，要在画面内（横轴记录长度为50div）显示5个周期时，20[ms] × 5/50[div]= 2ms/div,在时间轴量程的选择范围内，选择接近计算值的量程。

3、连接被测设备，进入波形界面

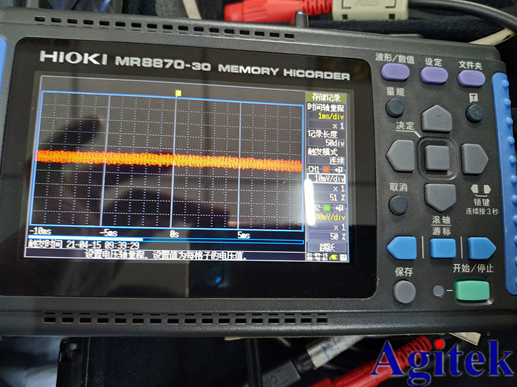

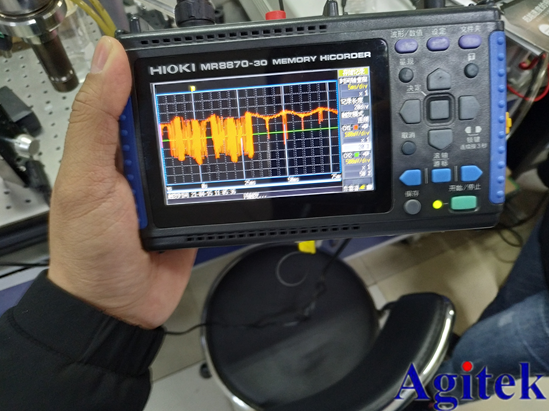

4、按‘开始’键，开始波形测量，本次的测量为DUT发出一束光，当光被遮挡后，会引起被测设备电路信号产生变化，通过测试该信号来确定该设备的工作是否正常，以下两图不同程度遮挡时的信号变化。

5、想要观察稳定波形时，按下‘停止’键即可

6、至此，本次测试完成。
